E52-400NW22S是億佰特基于LORA MESH組網技術研發的lora串口模塊，LoRa MESH網絡支持四種通訊方式：單播（Unicast）、多播（Multicast）、廣播（Broadcast）和泛播（Anycast）。下面詳細介紹該LoRa MESH組網模塊支持的單播、多播、廣播和泛播四種通訊方式詳解：
單播是LoRa MESH網絡中最簡單基礎的通訊方式之一。單播通訊方式需要提前得知目標模塊的地址（模塊 B 的地址），基本參數獲取具體步驟可參考lora mesh組網模塊遠程配置教程。
首次發起單播請求需要等待路由建立（不同的空速下等待的時間不同），待路由建立完成之后模塊會自動再次發送用戶數據1234567890。路由建立完成后再次訪問不需要等待路由重新建立，直到和某個節點連續通訊失敗次數超過3次。
路由表可通過“AT+ROUTER_CLR=?”指令進行查詢。
數據幀頭可以使用“AT+HEAD=0”指令進行關閉。
用戶數據不能為模塊內部 AT 指令，否則會被模塊識別為AT指令，導致無法用戶數據發送。
多播是LoRa MESH網絡中可以實現一對多通訊的機制。多播（組播）通訊方式需要提前對目標模塊進行分組管理，所有目標模塊都需要使用“AT+GROUP_ADD=
在多播模式下，每次都需要重新建立路由，連續發起多播間隔建議在 5 秒左右。
“AT+GROUP_DEL=
“AT+GROUP_CLR=1”可以清除所有組地址，同時會將清除 Flash 中的組信息。
路由表可通過“AT+ROUTER_CLR=?”指令進行查詢。
數據幀頭可以使用“AT+HEAD=0”指令進行關閉。
用戶數據不能為模塊內部 AT 指令，否則會被模塊識別為 AT 指令，導致無法用戶數據發送。
廣播是LoRa MESH網絡中一種特殊的通訊方式。廣播通訊方式不需要得知目標模塊的地址。
廣播模塊下不會發送超時，也不需要建立路由，但所有接收模塊收到數據后都會再次進行轉發。模塊內置的CSMA避讓機制和廣播過濾機制可以有效的防止數據碰撞和二次轉發。
用戶數據不能為模塊內部 AT 指令，否則會被模塊識別為 AT 指令，導致無法用戶數據發送。
泛播是LoRa MESH網絡中一種靈活的通訊方式。泛播通訊一般用于不同網絡間的通訊，不同網絡的網絡識別碼不同，采用單播、多播、廣播通訊方式無法直接進行網絡間數據交互，此時可采用泛播對不同網絡間進行數據交互。
泛播通訊可跟根據設定的目標地址不同，將數據發送到單跳覆蓋范圍內的單個或者所有節點。
泛播模式下數據無法被中繼和響應。
泛播無法保證數據傳輸?shù)目煽啃?，類似于簡單?shù)據透傳。
用戶數據不能為模塊內部 AT 指令，否則會被模塊識別為 AT 指令，導致無法用戶數據發送。
路由表由路由請求自動建立，無法手動修改，保存在RAM 中，若模塊重啟則會丟失。路由表僅供查看路徑，用戶可無須理會，不需要對路由表進行 AT 指令解析。
路由表可以通過“AT+ROUTER_SAVE=1”指令保存到 Flash 中，再次上電時可通過“AT+ROUTER_READ=1”指令進行加載。
若要清除保存在Flash 中的路由信息，則可以通過“AT+ROUTER_SAVE=0”指令進行清除。
若只想清除RAM 中的路由信息，則可以通過“AT+ROUTER_CLR=1”指令進行清除。
路由表可通過“AT+ROUTER_CLR=?”、“AT+ROUTER_SAVE=?”、“AT+ROUTER_READ=?”三條指令進行讀取。
路由表包含了目標地址、下級地址、分?jǐn)?shù)、信號強度等參數。
當路由表中的DST和HOP不相同時，代表模塊需要通過路由節點才能到達目標模塊。

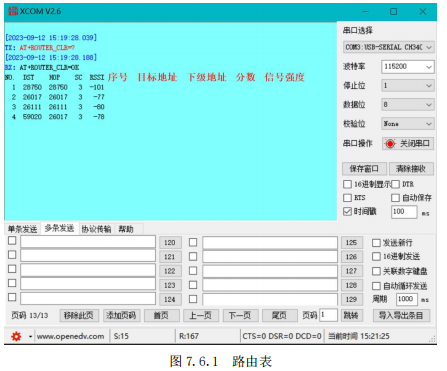

下圖中NO.03和NO.04的路由信息，共同組成一條通往目標地址為59020的路徑：
NO.04的路由信息告訴模塊如果要發送數據給59020的模塊，下一級應該通過給26017 的路由節點發送數據。
NO.03的路由信息告訴模塊如果要發送數據給26111的模塊，下一級可以直接將數據傳輸?shù)?/span>26111的路由節點。
當lora模塊收到來自其他模塊的數據時，串口輸出數據會添加額外幀頭信息。
幀頭含義：
幀類型：C1 代表單播幀、C2 代表多播幀、C3 代表廣播幀、C4 代表泛播幀；
數據長度：用戶數據長度，最大值 200 字節；
網絡識別碼：不同的網絡的網絡識別碼不同，此信息可以得知來源是哪個網絡；
地址：規定了數據的來源和去向；
用戶數據：用戶數據區，最大 200 字節。
數據幀頭中地址和網絡識別低位在前，像網絡識別 34 12，實際上應該是 0x1234，方便使用結構體對其進行解析。
數據幀頭可以通過“AT+HEAD=0”指令進行關閉。
