E52-400NW22S是億佰特基于LORA MESH組網技術研發的lora模塊，因LoRa MESH網絡中支持單播、多播、廣播和泛播四種通訊方式，用戶可以根據不同的應用場景選擇不同的通訊方式。其中單播和廣播是最簡單基礎的通訊方式，在單播下會自動建立路由和返回請求響應，以確定數據傳輸路徑；在廣播模式下所有路由節點收到數據后會啟動一次數據中繼。多播的機制相對比較復雜，可以實現一對多的通訊，用戶需要先對多播組地址進行配置，類似于公共地址。泛播通常用于不同網絡間的數據交互，泛播下數據不會被轉發。泛播下根據目標地址的不同可以實現單播和廣播兩種通訊方法，用戶可以將任意數據傳輸給通訊范圍內任意模塊。前文介紹了E52系列LORA MESH組網模塊的四大之通訊功能，本文將會介紹該LoRa MESH組網模塊的單播、多播、廣播和泛播通訊配置操作步驟教程：

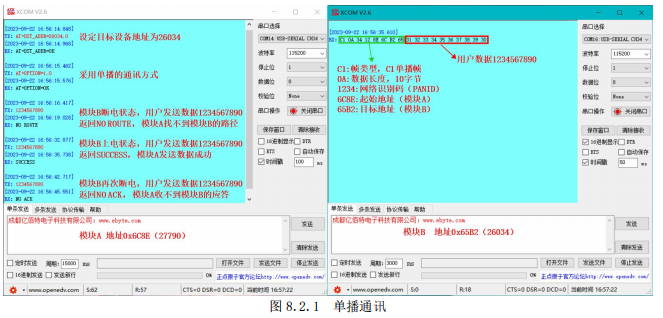

第一步：模塊 A 使用“AT+DST_ADDR=26034,0”指令將目標地址配置為模塊 B 的地址；
第二步：模塊 A 使用“AT+OPTION=1,0”指令將通訊方式改為單播模式（Unicast）；
第三步：模塊 A 發送用戶數據 1234567890 。發送成功 會返回 SUCCESS；若 發送失敗 則會返回 NO ROUTE或 NO ACK。NO ROUTE 代表路由建立失敗；NO ACK 代表路由建立成功但是未收到應答。若出現 3 次 NO ACK 后，則需要重新建立路由表。
第四步：模塊 B 收到了來自模塊 A 發送的（ASCII 碼）1234567890 轉換為 HEX 格式為31 32 33 34 35 36 37 38 39 30（顯示編碼不同），并且添加了額外的數據幀頭。
不同空速下首次發起單播請求的時間不同，至少為 1.5 個路由請求超時時間：
62.5K 空速下首次發起單播請求需要等待約 4 秒，
21.875K 空速下首次發起單播請求需要等待約 8 秒，
7K 空速下首次發起單播請求需要等待約 25 秒。

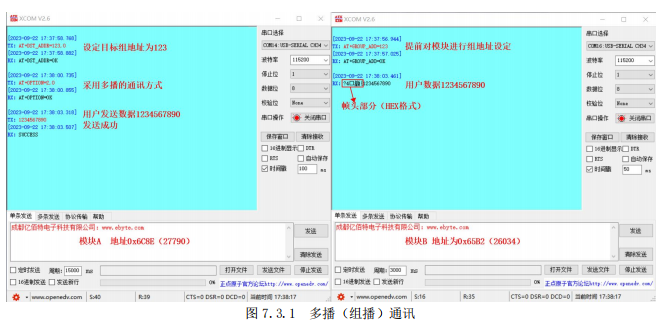

第一步：提前對模塊 B 使用“AT+GROUP_ADD=123”進行分組設定；
第二步：模塊 A 使用“AT+OPTION=2,0”指令修改通訊模式為多播模式（Multicast）；
第三步：模塊 A 使用“AT+DST_ADDR=123,0”指令修改通訊模式為多播模式，并設定目標組地址；
第四步：模塊 A 發送用戶數據 1234567890。發送成功 會返回 SUCCESS；若 發送失敗 則會返回NO ROUTE或NO ACK。NO ROUTE代表路由建立失?。?/span>NO ACK 代表路由建立成功但是未收到應答。若出現 3 次 NO ACK 后，則需要重新建立路由表。
第五步：模塊 B 收到了來自模塊 A 發送的（ASCII 碼）1234567890 轉換為 HEX 格式為31 32 33 34 35 36 37 38 39 30（顯示編碼不同），并且添加了額外的數據幀頭。
不同空速下首次發起單播請求的時間不同，至少為 1.5 個路由請求超時時間：
62.5K 空速下首次發起單播請求需要等待約 4 秒，
21.875K 空速下首次發起單播請求需要等待約 8 秒，
7K 空速下首次發起單播請求需要等待約 25 秒。

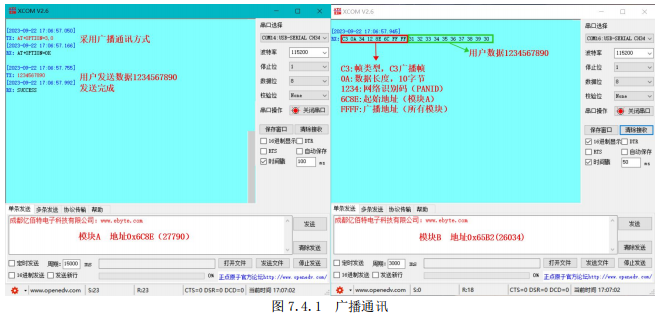

第一步：模塊 A 使用“AT+OPTION=3,0”指令將通訊方式改為廣播模式（Broadcast）；
第二步：模塊 A 發送用戶數據 1234567890。發送成功 會返回 SUCCESS ，用戶可以等待 SUCCESS 來判斷數據是否發送完成；
第三步：模塊 B 收到了來自模塊 A 發送的（ASCII 碼）1234567890 轉換為 HEX 格式為31 32 33 34 35 36 37 38 39 30（顯示編碼不同），并且添加了額外的數據幀頭。

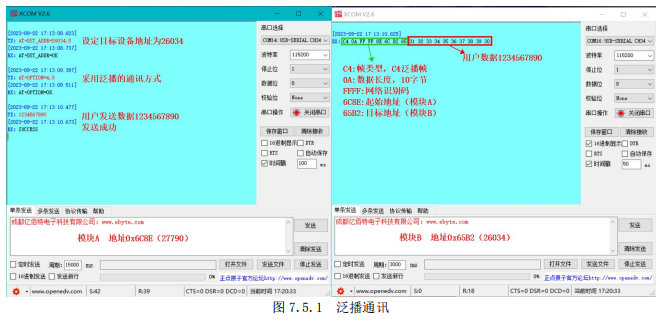

第一步：模塊 A 使用“AT+DST_ADDR=26034,0”指令將目標地址配置為模塊 B 的地址；
第二步：模塊 A 或者使用“AT+DST_ADDR=65535,0”指令將目標地址配置為所有模塊；
第三步：模塊 A 使用“AT+OPTION=4,0”指令將通訊方式改為泛播模式（Anycast）；
第四步：模塊 A 發送用戶數據1234567890。發送成功會返回SUCESS，用戶可以等待SUCCESS來判斷數據是否發送完成；
第五步：模塊 B 收到了來自模塊 A 發送的（ASCII碼）1234567890轉換為HEX格式為31 32 33 34 35 36 37 38 39 30（顯示編碼不同），并且添加了額外的數據幀頭。
