隨著藍牙mesh在近幾年的發展中，mesh網絡在未來幾年的時間內可能會得到更廣泛的應用，特別是數千個網絡節點必須在廣闊的地理區域進行通信的應用中，MESH網絡更是促進智能樓宇自動化、智能能源管理應用、大規模農業自動化、工業自動化等應用的發展。下面我們以典型的Zigbee mesh網絡為例，討論星型和網狀拓?fù)涞幕咎卣鳌?/span>
在城市智能建設和智能中，我們怎樣選擇合適的物聯網無線網絡解決方案呢？物聯網應用有多種不同的無線連接解決方案，考慮到我們廣泛的應用，就需要選擇合適的無線連接方案來滿足我們設計的物聯網應用的要求，這是需要綜合我們的需求，在眾多解決方案中找到最合適的。選擇物聯網解決方案時，我們應考慮范圍、數據速率、安全性、功耗和可擴展性等各種因素。網絡拓?fù)?/span>結構、傳感器、控制器和通信節點如何相互連接是影響網絡性能的另一個重要因素。星形網絡和網狀網絡是支撐許多物聯網無線網絡協議的是基本的網絡架構。

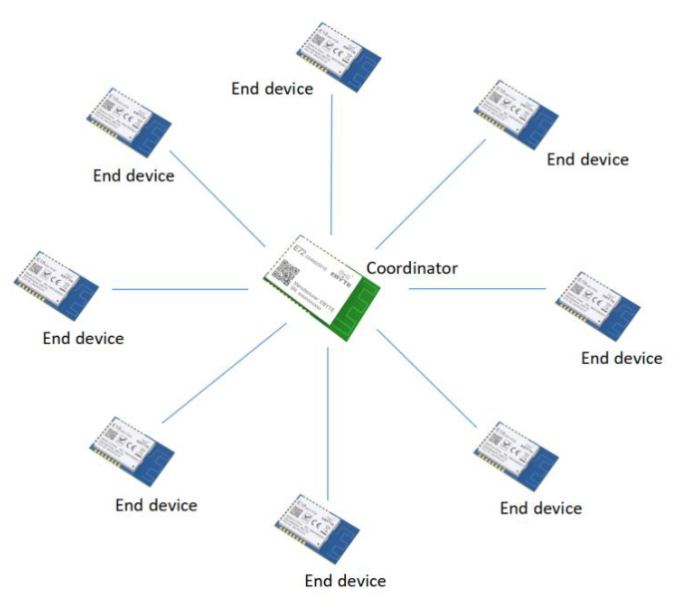

星型網絡由一個中心節點組成，所有其他節點都連接到該中心節上。節點通過網關相互通信。
常見的Wi-Fi網絡是一種熟悉的星形拓?fù)浣Y(jié)構，手機、平板電腦和打印機等設備都連接到一個無線接入點。這個無線接入點既充當本地網絡中的路由器，又充當互聯網的網關。
由于無線接入點負責沿星形網絡分發數據包，消息可以通過節點與無線接入點之間的數據傳輸或兩個節點通過中心節點之間的數據傳輸，我們可形成一個快速的網絡。
另一個優勢是基于星型拓?fù)涞奈锫?lián)網網絡可以輕松識別和隔離故障節點，因為每個節點都有自己與集線器的獨立連接。然而，由于數據包必須通過中心節點，如果中心節點出現故障，整個網絡將不復存在。無線星型網絡拓?fù)?/span>的另一個主要限制是所有節點都應該在中心節點的無線電覆蓋范圍內，這限制了網絡容量的大小。 此外，星型網絡也不具備繞過障礙物或干擾高的環境的靈活性，所以星型網絡更適合網絡容量小一些的無線網絡。

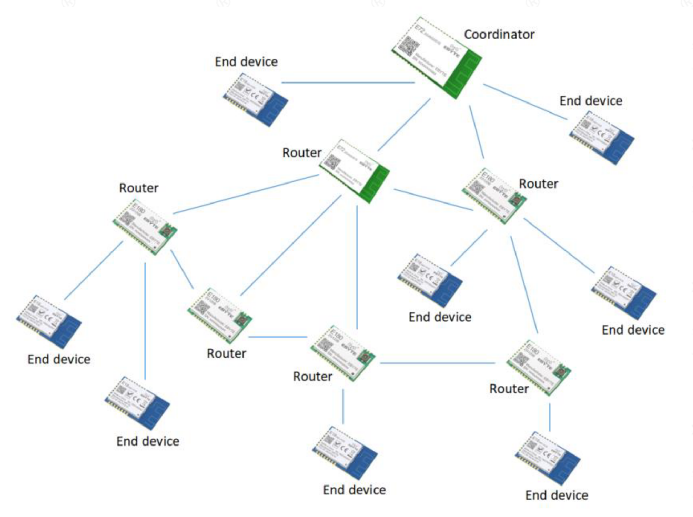

而網狀網絡通常在每兩個節點之間包含多條路由路徑，具有更靈活的布局，增加我們的網絡覆蓋范圍。 在網狀網絡中，節點可以充當路由器，通過網絡中轉數據。因此，每兩個節點之間都有幾條不同的數據傳輸路徑，這種多路徑通信提高了網絡靈活性；如果一條路徑斷開，我們可以通過另一條路徑進行傳輸數據。 網狀網絡缺點是通信的多跳特性會增加數據包傳輸的延遲。
E180-ZG120B是成都億佰特基于EFR32MG1B系列無線SOC設計生產的一款小體積、低功耗、高可靠性、工作在2.4GHz頻段的ZigBee3.0模塊，芯片自帶高性能32-bitARMCortex-M4內核，內部集成功率放大器，發射功率最高可達到20dBm,通訊距離可達1.3Km。
