芯片方案：EFR32
工作頻率：2405~2480MHz
發射功率：18~20dBm
通信距離：1.3km
產品尺寸：11.5*18mm
產品重量：0.9±0.1g

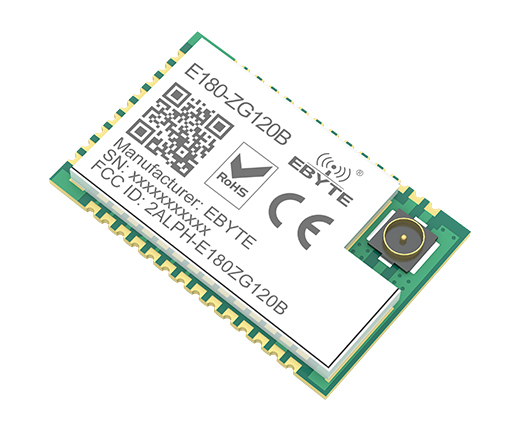

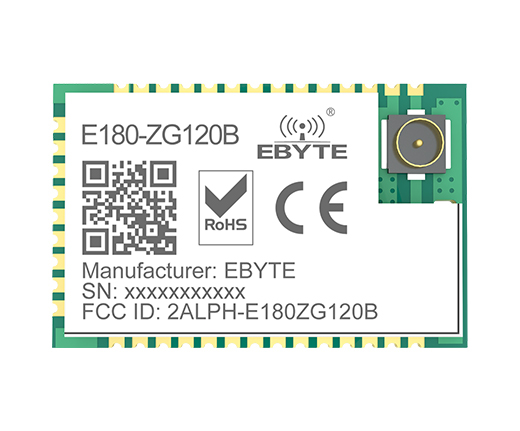

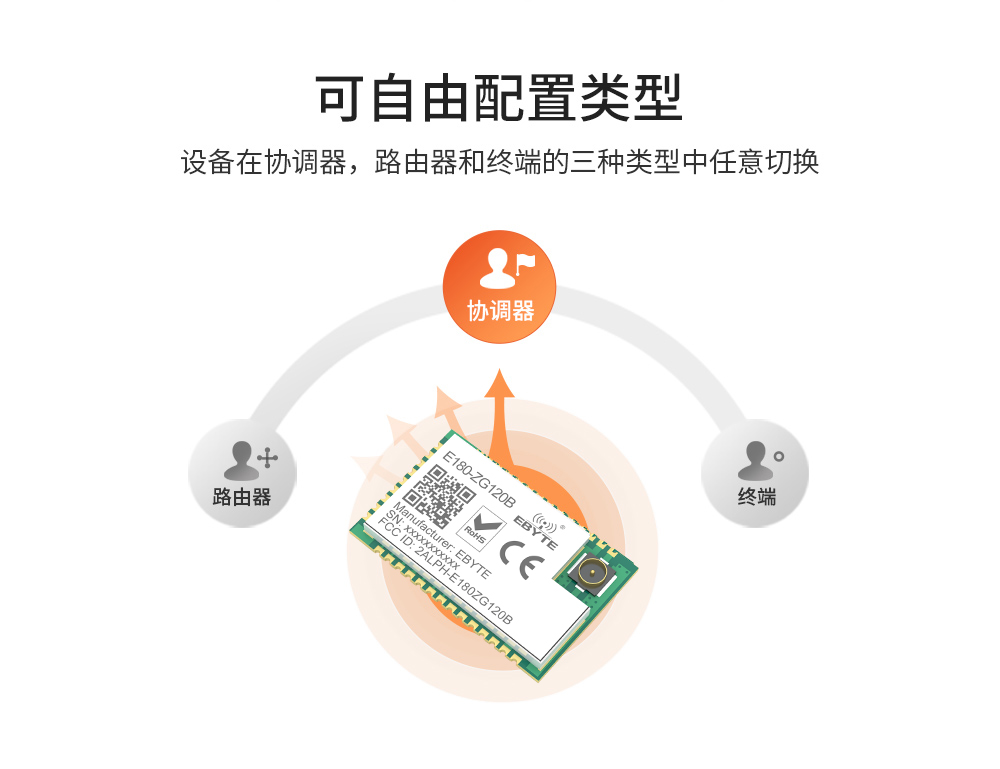

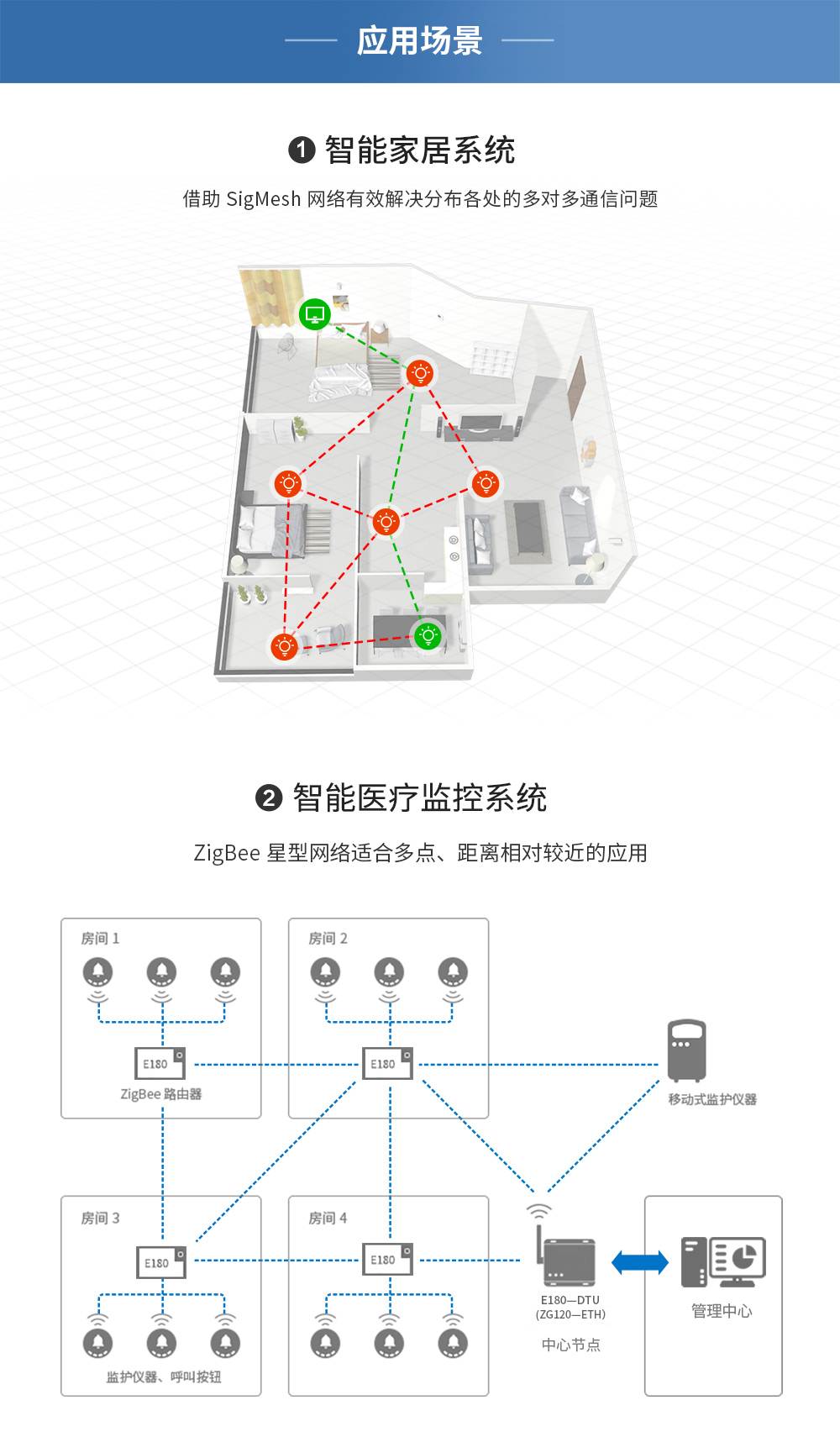

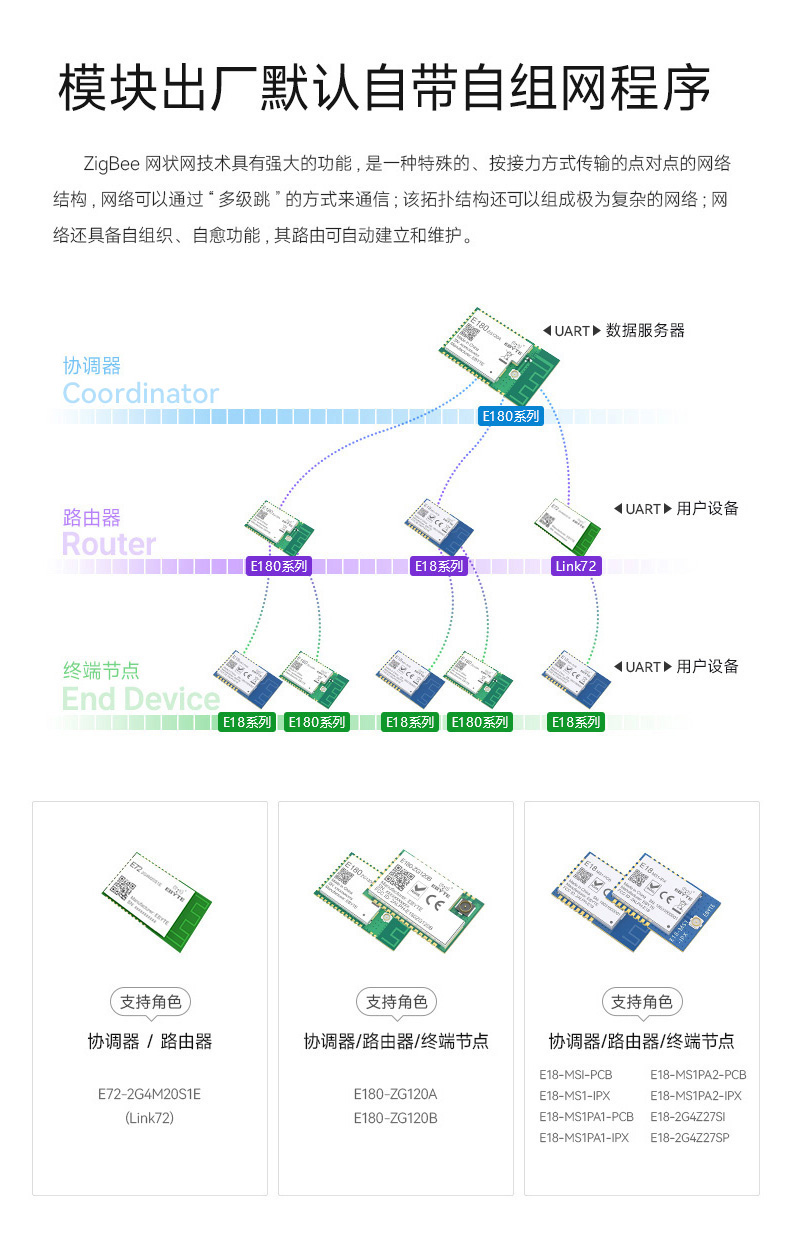

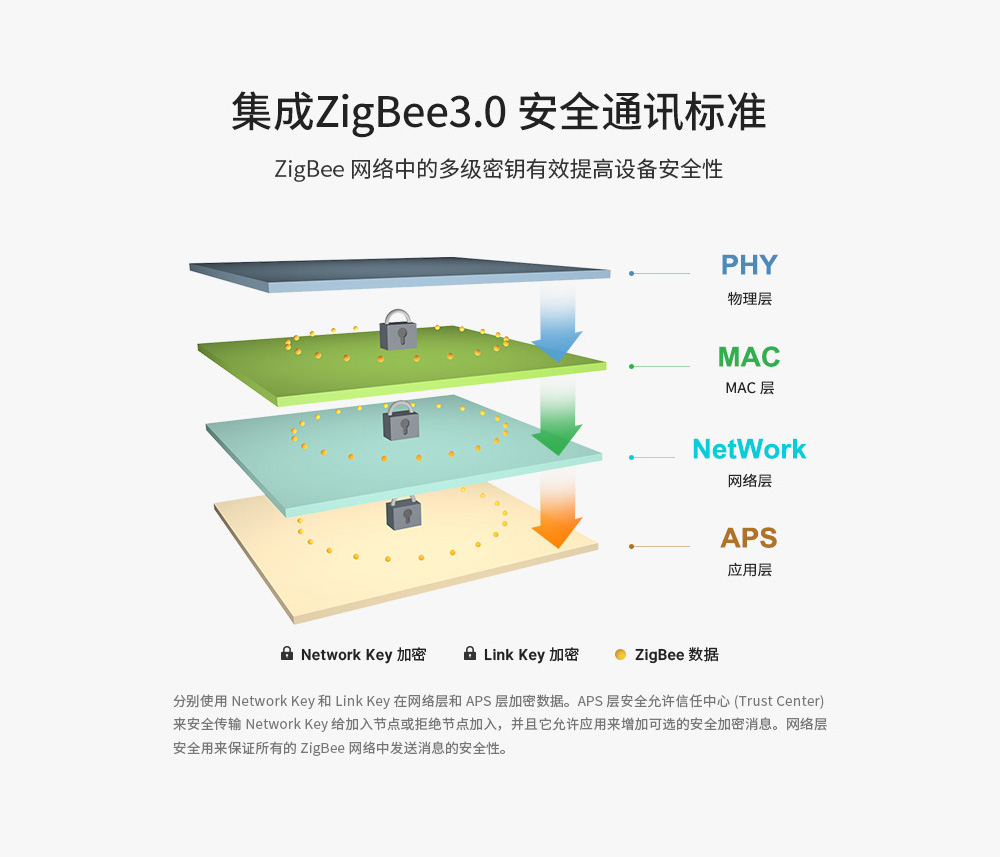

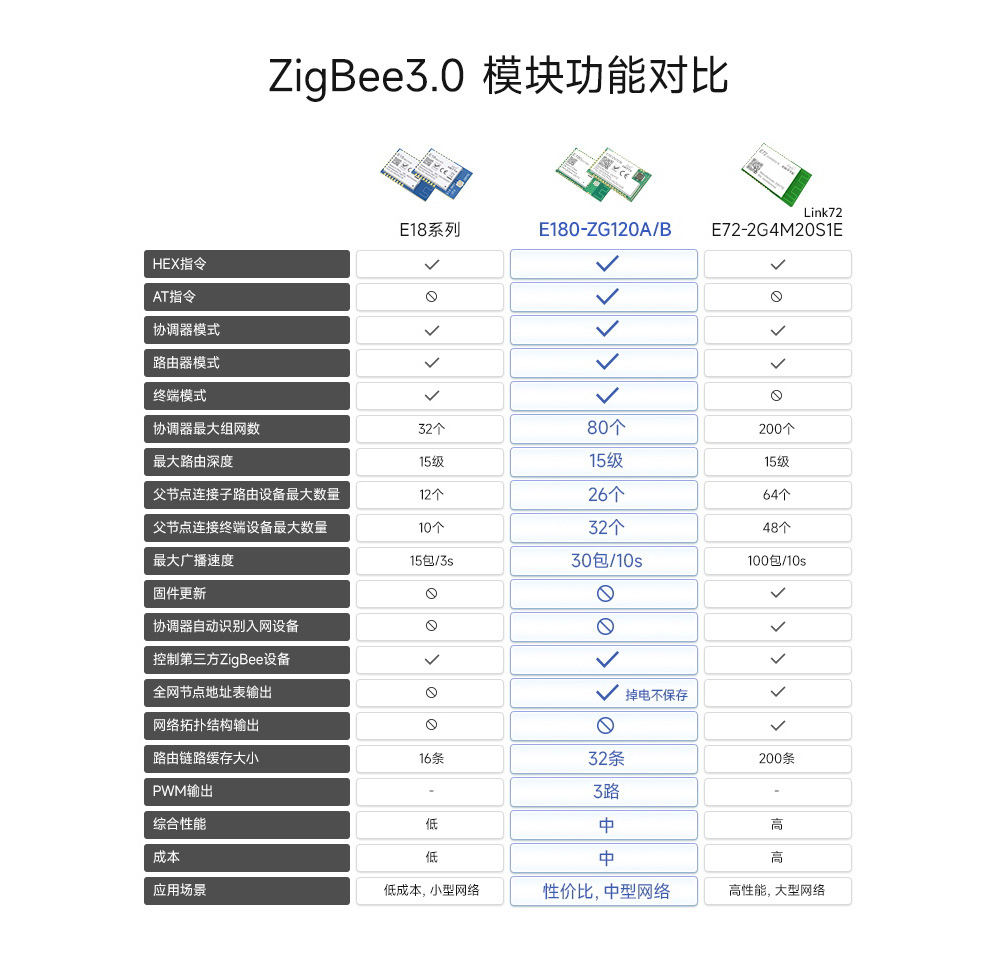

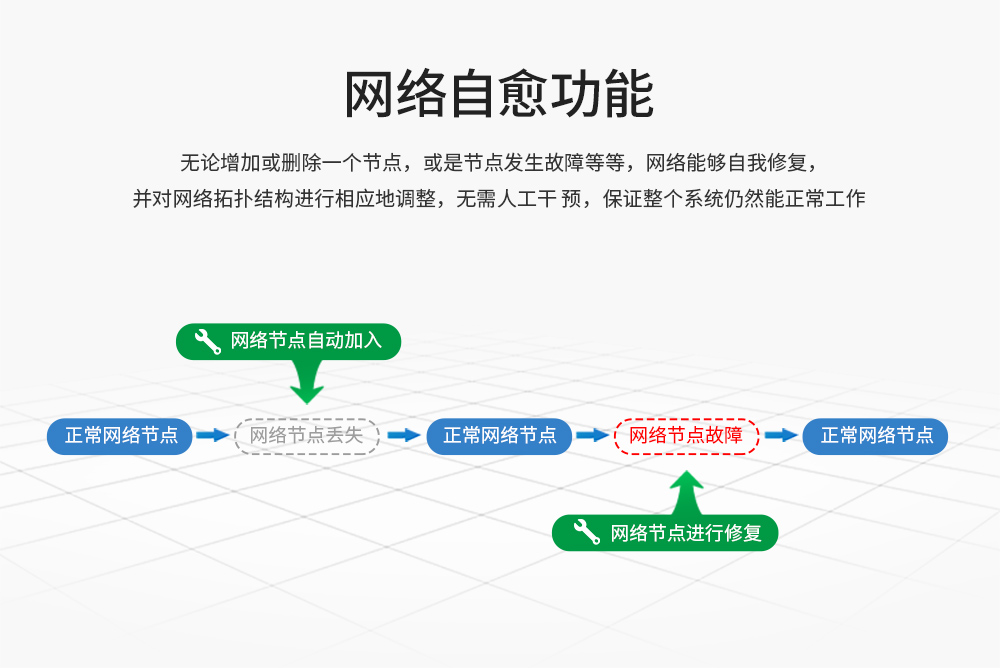

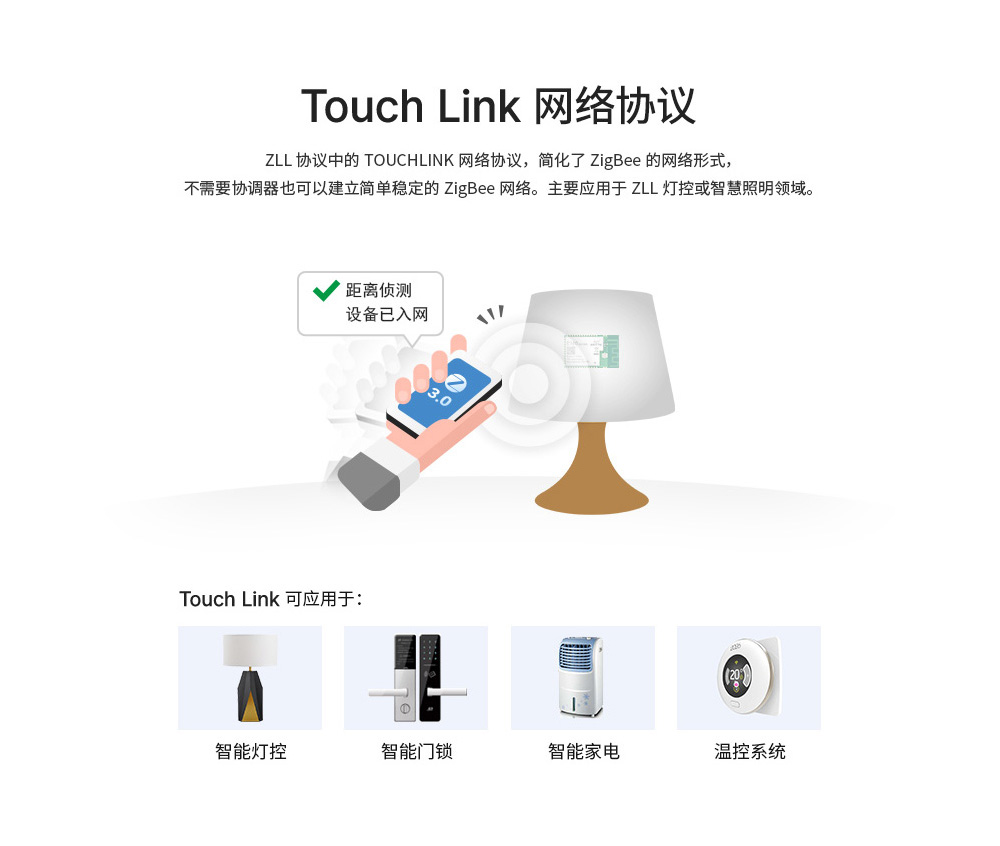

產品簡介：E180-ZG120B 是成都億佰特基于 Silicon Labs EFR32MG1B 系列無線 SOC 設計生產的一款小體積 、低功耗、高可靠性、工作在 2.4GHz 頻段的 ZIGBEE 模塊，芯片自帶高性能 32-bitARM Cortex -M4 內核，內部集成功率放大器，發射功率最高可達到 20dBm。

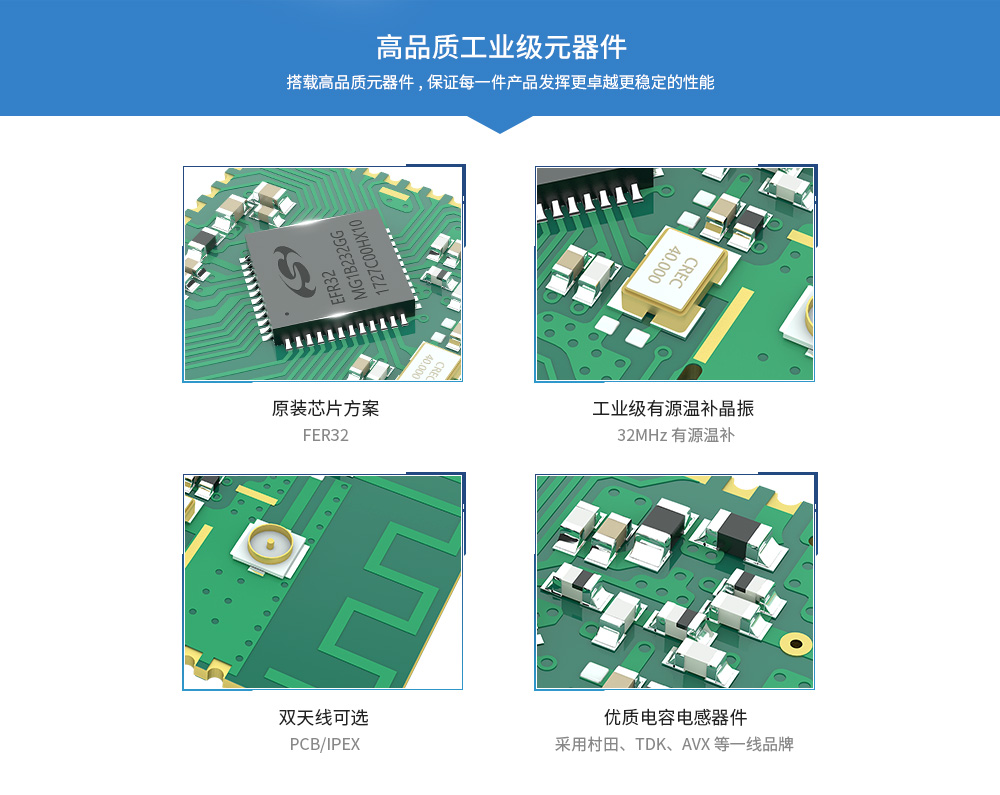

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2405~2480MHz | 支持ISM頻段 |
| 發射功率 | 18~20 dBm | - |
| 空中速率 | 250kbps | - |
| 實測距離 | 1300米 | 兩點之間（zigbee 網絡支持路由多跳功能，可通過增加路由器達到延長傳輸距離的目的）。 |
| 硬件參數 | 參數值 | 備注 |

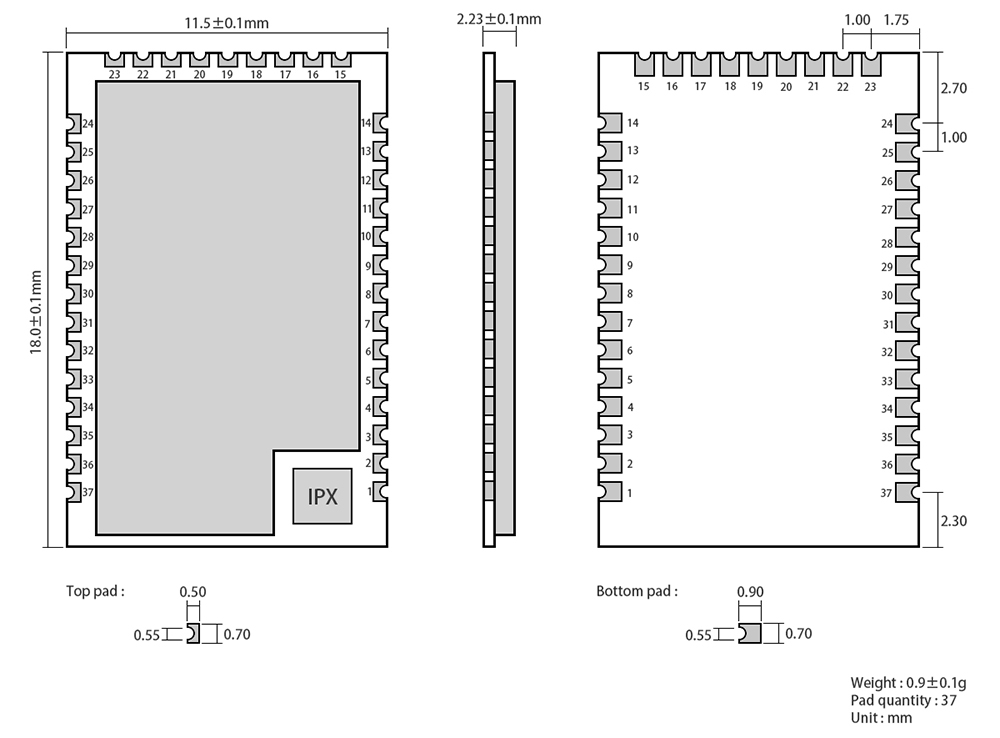

| 尺寸大小 | 11.5*18 mm | - |

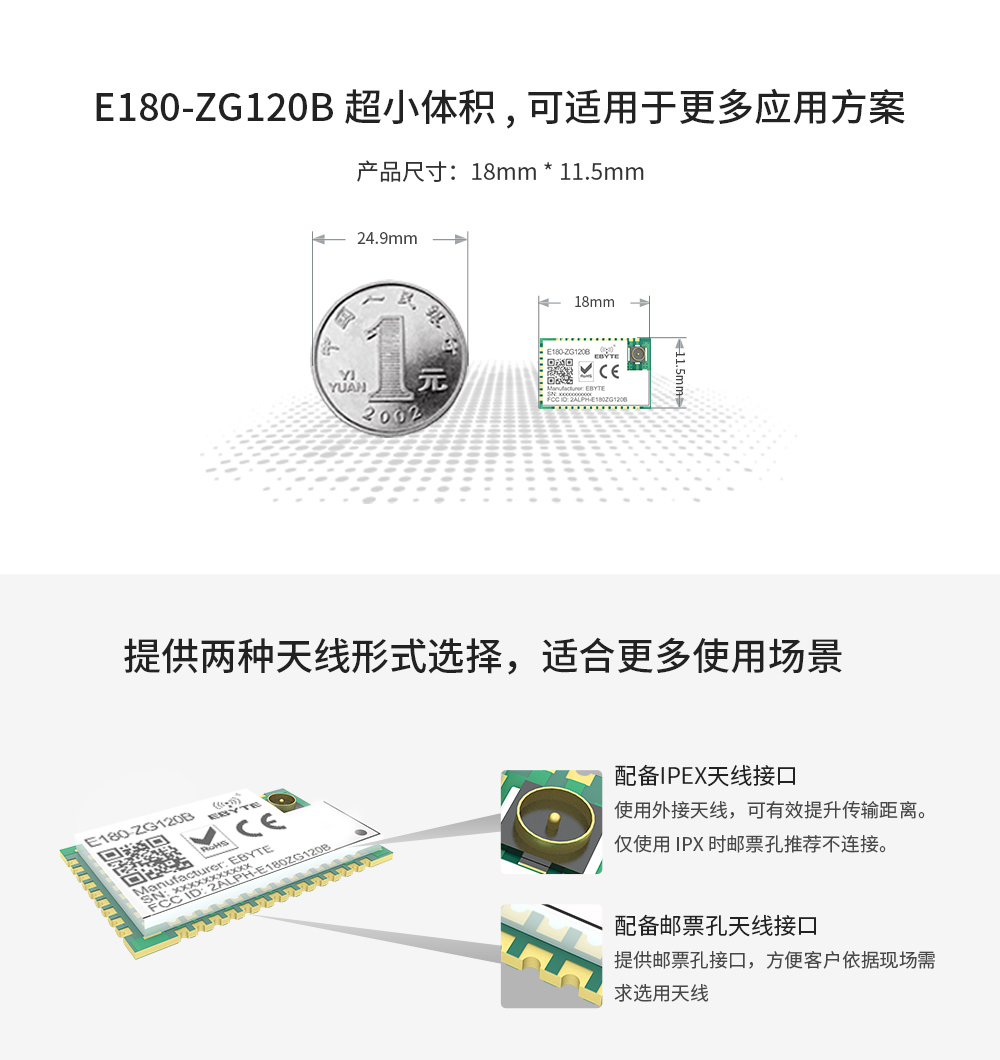

| 天線形式 | 郵票孔/IPEX | 等效阻抗約 50Ω |
| 通信接口 | 1.27mm | 郵票孔 |
| 封裝方式 | 貼片 | - |
| IC 全稱 | EFR32MG1B232F256GM32 | - |
| 晶振頻率 | 38.4MHz | - |
| FLASH | 256KB | - |
| RAM | 32KB | - |
| 內核 | Cortex-M4 | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2 | 3.3 | 3.8 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 135 | - | mA | 瞬時功耗 |
| 接收電流 | - | 10 | - | mA | - |

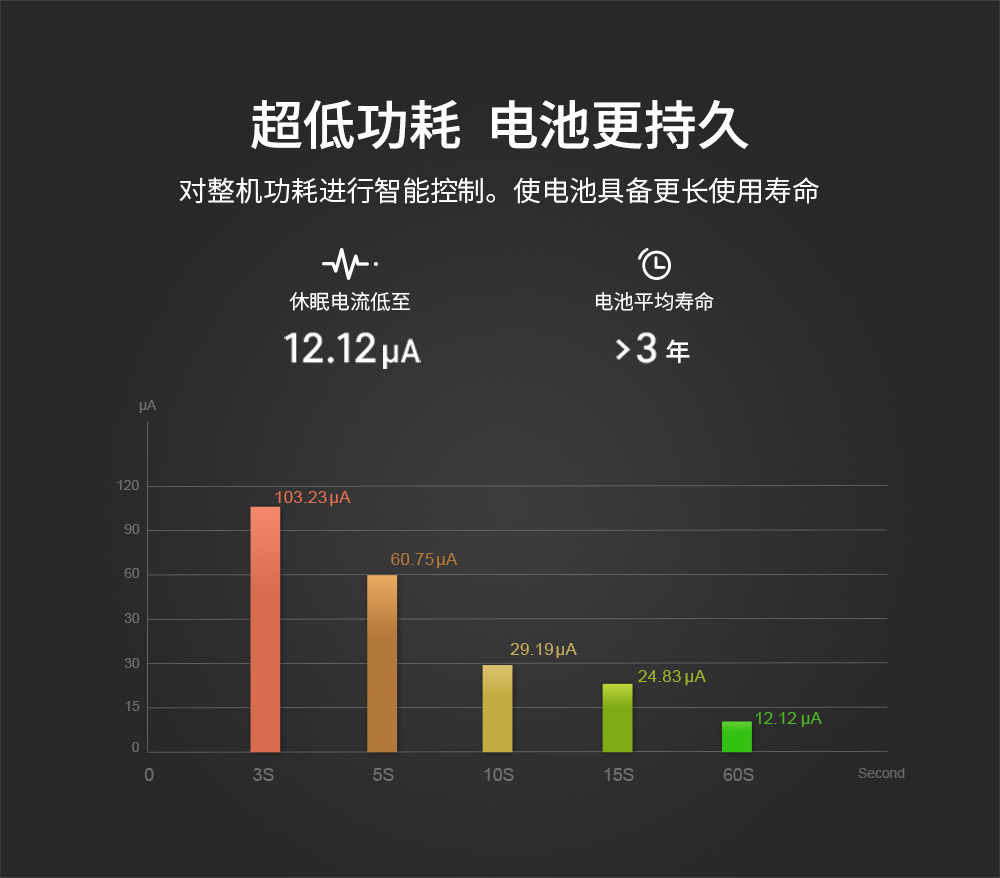

| 休眠電流 | 1.7 | 2.5 | 3.2 | μA | 周期性喚醒休眠電流 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |

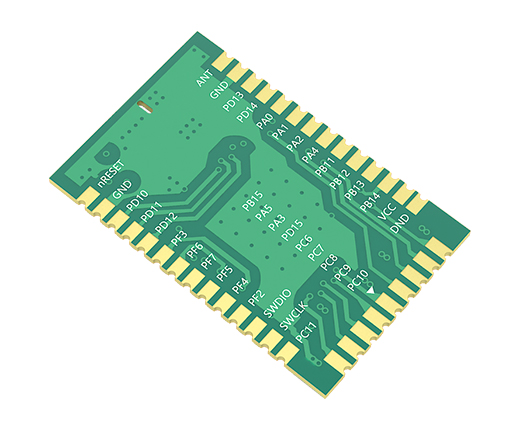

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | ANT | 輸入/輸出 | 天線外接郵票孔 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | PD13 | 輸入 | NET 鍵引腳，該引腳持續拉低 20ms~200ms, 可進行網絡控制，詳情查看4.4.2 節 |
| 4 | PD14 | 輸入 | 未使用 GPIO 輸入/輸出端口 |
| 5 | PA0(TX) | 輸出 | 串口發送端口 TX |
| 6 | PA1(RX) | 輸入 | 串口接收端口 RX |
| 7 | NC | - | - |
| 8 | NC | - | - |
| 9 | PD15 | 輸入 | 預留接口 |
| 10 | PB11 | 輸入 | UART_BAUD_RESET 引腳用于設備波特率復位，上電默認高電平，任何模式下，該引腳拉低 5000ms 以上模塊串口參數將恢復默認的 115200bps |
| 11 | PB12 | 輸出 | 未使用 GPIO 輸入/輸出端口 |
| 12 | PB13(PWM2) | 輸入/輸出 | PWM 輸出端口 2（對應 ZCL 應用端口 4） |
| 13 | VCC | 輸入 | 模塊電源 |
| 14 | GND | 輸入 | 電源參考地 |
| 15 | NC | - | - |
| 16 | NC | - | - |
| 17 | NC | - | - |
| 18 | PC10 | - | 預留接口 |
| 19 | PF2 | - | 預留接口 |
| 20 | NC | - | - |
| 21 | PC11 | - | 預留接口 |
| 22 | NC | - | - |
| 23 | NC | - | - |
| 24 | NC | - | - |
| 25 | SWCLK | 輸入/輸出 | DBG_SWCLKTCK |
| 26 | SWDIO | 輸入/輸出 | DBG_SWDIOTMS |
| 27 | PB14(PWM0) | 輸出 | PWM 輸出端口 0（對應 ZCL 應用端口 2） |
| 28 | PB15(PWM1) | 輸出 | PWM 輸出端口 1（對應 ZCL 應用端口 3） |
| 29 | NC | - | - |
| 30 | PF3 | 輸出 | LINK 引腳指示模塊當前網絡狀態，詳情查看 4.4.3 節 |
| 31 | NC | - | - |
| 32 | NC | - | - |
| 33 | NC | - | - |
| 34 | NC | - | - |
| 35 | NC | - | - |
| 36 | GND | 輸入 | 地線，連接到電源參考地 |
| 37 | nRESET | 輸入 | 復位引腳,正常工作時懸空，拉低復位生效 |
