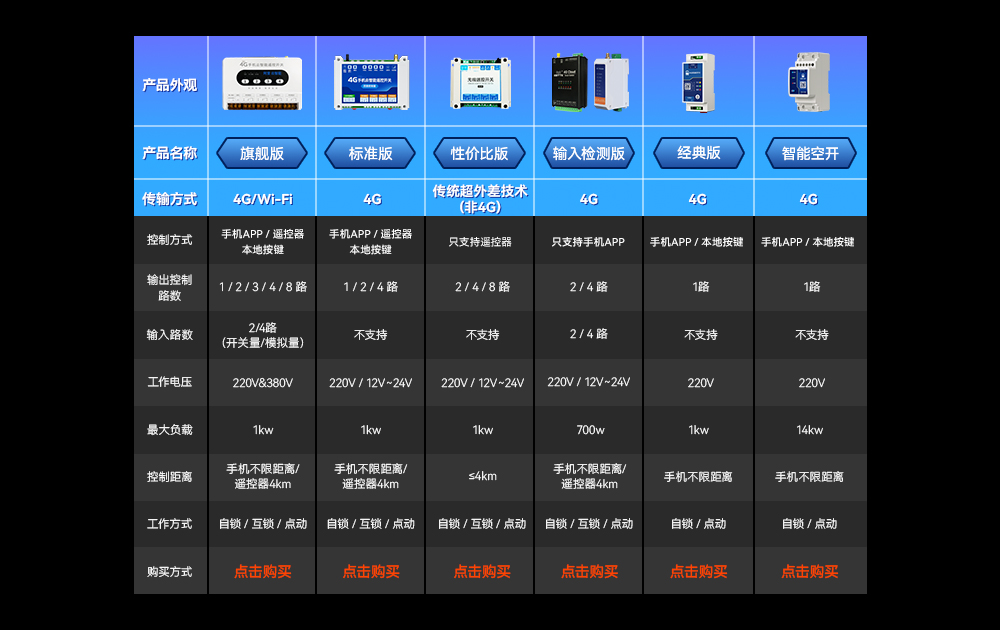

億佰特電子科技有限公司開發了4G云智能無線遙控開關類設備并且不斷完善整個系列，目前系列中含有CE31/CE31-K/CE31-J/CE31-C幾個云智能遙控管系列產品，這幾個大型號之間主要是殼體與輸入輸出方式與數量的區別，主要功能上是帶有DO繼電器輸出，DI輸入檢測，AI輸入檢測，可以與服務器之間實現控制指令的下發控制與設備主動上報設備的信息。當定制設備接入用戶自己的平臺后，用戶服務器可以自行管控這些設備（甚至包括不同型號），方便自己的整個管理系統搭建。
后續我司又在4G無線遙控開關類中補充了4G遙控開關與智能空開類遙控開關，他們不僅能夠進行DO輸出繼電器的控制，還可以進行電流檢測，電壓檢測，用電量檢測以及實現過電流/過電壓保護等功能。
一般情況4G手機遙控開關類接入?yún)f(xié)議都是MQTT協議（部分設備支持TCP協議但是使用面小，基本沒有使用），標準品是使用MQTT協議接入到阿里云的服務器上，然后使用阿里的“云智能”APP進行控制。對于訂制品而言，使用MQTT協議接入到用戶自己的MQTT服務器上，需要用戶提供服務器地址與端口（一般都是1883），大多數用戶服務器都是開放式的MQTT接入，不對設備的mqtt三元組進行強校驗，設備會以字符串”ebt-”加上設備的出廠ID作為MQTT連接的唯一ClientID，比如設備出廠ID為”S3200278S00047”，那么連接到MQTT服務器上的設備ClientID就是”ebt-S3200278S00047”，Username統一直接使用出廠ID，即為”S3200278S00047”，password要看服務器是否校驗，如果需要校驗則由用戶提供password，如果不校驗則不用管這一項。這樣設備出廠就會有唯一的ClientID接入到用戶MQTT服務器，方便用戶標記每一臺設備。其中這些服務器地址，連接信息等在提交定制流程后給到我司即可，我司會按照相關信息更改固件并生產。
上面說到了用戶如何接入到自己的服務器，這里說一下設備的信息上行Topic和控制信息下發的Topic，默認定制的4G遙控開關類設備會訂閱”yibaite/xxxxxxxxxxxx-set”，”xxxxx”的部分為設備的出廠ID，就是上面說到的ID，所以服務器下發的控制信息由此Topic下發，設備接收到控制信息進行解析，就會做出相應動作。默認定制的4G遙控開關類設備發布信息Topic為”yibaite/xxxxxxxxxxxx-post”，也就是說設備會通過這個Topic，上報自身的狀態信息。所以如果用戶不對訂閱和發布Topic作特殊要求，就會使用如上的發布/訂閱Topic，如果有特別要求，請聯系我司相關人員。（部分用戶也會使用訂閱發布的統一Topic，比如所有設備都訂閱同一個”eq-set”這個Topic，發布都走”eq-post”這個Topic，不過這樣用戶服務器必須具有向指定ClientID設備發送信息，并根據設備接入信息分辨是哪一臺設備發布的信息的能力）。
以上已經說明了4G遙控開關設備的接入MQTT服務器過程與發布/訂閱Topic的過程，下面說一下設備交互的信息協議，這是設備原有的標準品交互協議，所以設備的固件改動小，所需的定制費用低，如果需要定制自己的協議，需聯系億佰特相關人員，相應的定制費用也更高。
先看一包服務器下發的控制信息最簡包：
{"method":"thing.service.property.set",
“id”:”2023-6-12-16_22”
? ?"params":
? ?{ ? ? ? ?"powerstate":1 ? ?} ?}
其中method和ID為必要字段，method必須填寫thing.service.property.set，id一般使用時間戳，然后就是params也是必要字段，代表控制信息，下面的子json里面就是相應的控制字段，對于所有的4G無線遙控開關系列而言，第一路開關（包括只有一路的設備，比如空開類和4G遙控開關類）的控制字都是"powerstate"，對應值填1就是打開，填0就是關閉，其他的控制字在下面會更詳細一些給出，遙控開關設備其實有很多功能，都可以通過不同控制字段實現控制。
再看一包設備上發的設備信息最簡包：
{ ? ?"id": "000001-0000010",
? ?"version": "1.0",
? ?"method": "thing.event.property.post",
? ?"params":
? ?{ ? "csq": 71,
? ? ? ?"ICCID": "89860495042180775849",
? ? ? ?"powerstate": 0 ? ?} ?}
設備上發的信息json中的method固定為thing.event.property.post，然后params中就是設備的自身信息，比如上方的csq代表的是設備的信號強度，ICCID代表的是SIM卡的標識，powerstate就是第一路開關的當前狀態。上面的只是最簡包，方便最快理解，上報信息中還有很多其他的信息字段，代表的是其他部分功能，比如4G遙控開關/空開遙控開關的電流/電壓/用電量讀取值這類參數。
一些關鍵字段（不同設備有一些不同的功能，所以有不同的字段，但是設備沒有的功能，不會上發相應的控制字段，也不會響應相應的控制信息）：
powerstate：第一路開關的當前狀態（部分設備有powerstate_currunt字段，功能一樣）
ch2：第二路開關的當前狀態（部分設備有多路DO輸出）
ch3：第三路開關的當前狀態
ch4：第四路開關的當前狀態
ICCID：SIM卡標識
csq：信號強度
mode：IO的工作模式，分別是自鎖/點動/互鎖（只有部分設備有此功能）
dtime：點動時間（部分設備有此功能）
dstatus：設備上電狀態，默認值為2，代表維持?jǐn)嚯娗盃顟B(tài)
IN_CH1/IN_CH2/IN_CH3/IN_CH4：分別代表4路DI輸入的值，當為1時代表接通（只有部分設備有DI功能）
S_Version：軟件版本號
is_warning：是否產生斷電報警，0為關閉，1為打開（只有部分設備有斷電報警功能，設備發生斷電，會上發一包數據，里面帶有powerWarning這個關鍵字，用戶可以自己查看數據包自然明白）
以下參數只有4G遙控開關/空開類遙控開關這類帶電流電壓檢測功能的設備才有這部分控制字段：
power_read：功率讀取值，單位W
electric_read：電流讀取值，單位A
voltage_read：電壓讀取值，單位V
power_usage：用電量，單位千瓦時
over_protect_up_sw：過電流上閾值保護啟用
over_protect_up：過電流保護上閾值，當啟用過電流上閾值保護，電流值大于這個值自動關斷
is_enable_reclose：是否啟用重合閘（智能空開特有功能）
is_enable_v_protect_up：是否啟用過壓保護（智能空開特有功能）
is_enable_v_protect_down：是否啟用欠壓保護（智能空開特有功能）
v_over_range：過壓閾值，當啟用過壓保護，電壓大于這個值，開關自動關閉
v_down_range：欠壓閾值，當啟用欠壓保護，電壓小于這個值，開關自動關閉
以上就是主要的一些控制了雖不是全部功能，但是已經包含了所有的主要功能，其他一些功能都不常用，比如還有帶AI輸入的設備的AI相關讀取與聯動控制等。
