在每一級帶負載的情況下，多級放大電路的放大倍數是各級電壓增益之積。輸入電阻是從輸入級看過去得到的等效電阻，輸出電阻指的是從輸出級等效的電阻，對于多級放大電路要求輸入電阻盡量大，輸出電阻盡量小，從而輸出信號不失真，獲得較大的電壓增益。

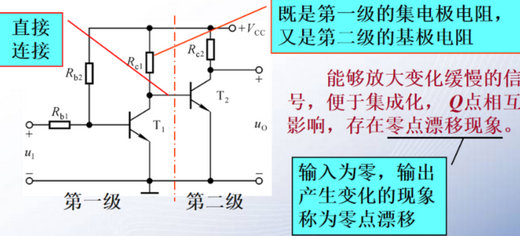

直接耦合方式指的是將各級放大電路直接相連；第一級電路的輸出是T1的集電極，T1的集電極直接與T2的基極相連，主要應用在集成電路中，優點是沒有電感和電容等這類電抗元件，低頻特性好，元器件簡單，但是直接耦合的電路前后級的靜態工作點相互影響，容易產生零點飄移（可以通過差分電路消除）。
直接耦合

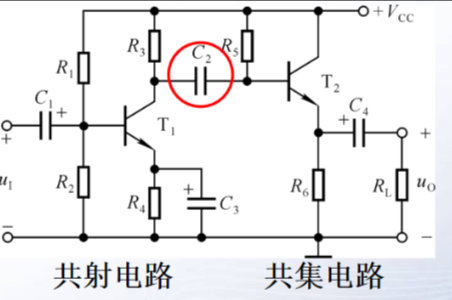

阻容耦合方式指的是多級放大電路的前級放大電路和后級放大電路之間的連接是電容，通過電容把信號源與放大電路、放大電路的前后級、放大電路與負載相連，如下圖所示中的C2；輸入信號通過C1耦合到T1，T1的輸出端通過C2和T2的輸入端相連。Q點之間相互獨立，不能放大直流信號，低頻特性差。當溫度發生變化時，前級電路的靜態電壓變化，但是由于耦合電容的存在，所以發生的變化不會耦合到下級電路，因此解決了零點漂移現象。
阻容耦合

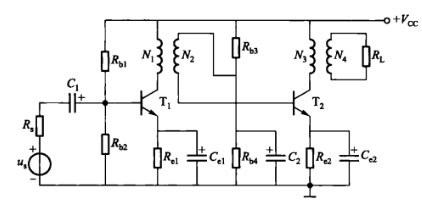

變壓器耦合方式指的是通過變壓器連接前后級的耦合方式，如下所示，通過磁耦合將原邊的信號耦合到副邊，變壓器通交流，阻擋直流電壓、電流。這種耦合方式的優點是可以利用原邊和副邊繞組的距數比讓級之間達到阻抗匹配，前后級的靜態工作點相互獨立。但低頻特性差、體積大、笨重，且不能集成。這種藕合方式主要應用在高頻信號的放大場合。
變壓器耦合
光電耦合方式對輸入輸出電氣隔離良好，抗干擾能力強。
多級放大電路的主要指標有電壓放大倍數、輸入電阻、輸出電阻等性能指標；
電壓放大倍數：組成它的各級電壓放大倍數之積。
多級放大電路輸入電阻/輸出電阻：多級放大電路的輸入阻抗就是第一級的輸入阻抗；多級放大電路的輸出阻抗就是最后一級的輸出阻抗；
