前文小編介紹了什么是I2C和I3C及I2C接口和I3C接口有什么區別，本文接著介紹I2C總線需不需要上拉電阻，該上拉電阻應該如何取值。

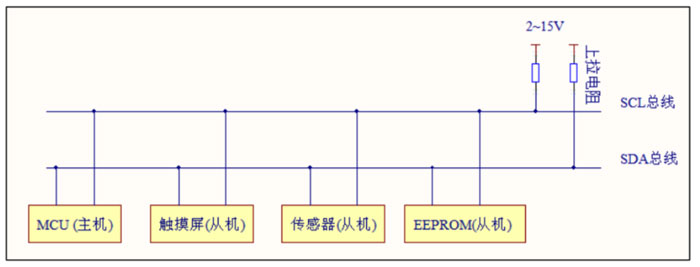

I2C總線是飛利浦公司開發的一種2線的半雙工串行通信協議，通常用于電子設備的短距離通信。I2C總線具有兩根總線，分別是時鐘線SCL和數據線SDA;SCL來進行通信雙方信號同步，SDA用于進行數據交互。I2c總線是多主多從的拓?fù)浣Y(jié)構，支持總線仲裁。
I2C總線是一種我們使用的比較多的總線協議了，在使用時都考慮過是否要加上拉電阻？答案是要加的，但是我們大多數小伙伴都沒有仔細想過為什么要加上拉電阻。
我們都知道I2C協議中規定I2C的SCL和SDA都是開漏輸出，開漏輸出只能輸出低電平不能輸出高電平，我們想要輸出高電平就需要使用加上拉電阻來實現。那為什么I2C協議中為什么要規定SCL和SDA是開漏輸出？首先I2C是多主多從結構，一條總線上掛有多個設備；如果是是推挽輸出的時候，當兩個設備的電平不同時則會造成短路。
開漏輸出除了能防止多設備使用時造成短路，還具有線與功能。我們知道I2C支持多主多從，當多個設備同時搶占總線時就需要仲裁機制。I2C總線是通過線與機制來實現總線仲裁的，在I2C協議中定義SDA為高電平時，說明總線空閑主設備可以占用總線，占用后將其拉低開始傳傳輸數據。SDA為低電平期間，標志總線已經被一個主設備占用其余主設備將退出。由于有上拉電阻，默認狀態下SDA是高電平表示總線空閑，當總線上的一個設備將SDA拉低后，由于線與邏輯，SDA整條線都為低，其余設備就無法搶占總線了從而達到了仲裁的效果。
上面我們已經說到，由于i2c開漏輸出需要輸出高電平我們就需要加上拉電阻。那上拉電阻該如何取值呢？通常情況下我們使用4.7kΩ，就能適用于大多應用。如果需要更精確的電阻值，我們可以使用以下電阻值計算公式。
R = (Vcc - Vol) / (Iol * 3)
R 是所需的上拉電阻值（Ω）。
Vcc 是供電電壓（伏特，V）。
Vol 是I2C總線上的輸出電平電壓（通常是0.4V）。
Iol 是I2C總線上的輸出電流（通常是3mA）。
通過上面這個公式可以計算出合適的取值。
