1、產品簡述
SX1278/1276射頻芯片是Semtech公司在2013年推出的一款遠距離、低功耗的無線收發器，是一款性能高的物聯網無線收發器，具備特殊的LoRa調制方式，在一定程度上增加了通信距離；而SX1268芯片是一款新產品，同樣由Semtech公司在2018年推出，也具備特殊的LoRa模塊調制方式。SX1268芯片與SX1278/6芯片在多個方面有些區別，下文主要進行三者的對比以及分析。
2、對比分析
lora模塊芯片封裝、引腳
SX1268芯片支持的頻段為410-810MHz，射頻發射輸出腳為第23腳(RFO)，射頻接收差分輸入腳分別為第21腳(RFI_P)、第22腳(RFI_N)。更換頻段時，無需更換引腳，只需調整射頻電路參數。

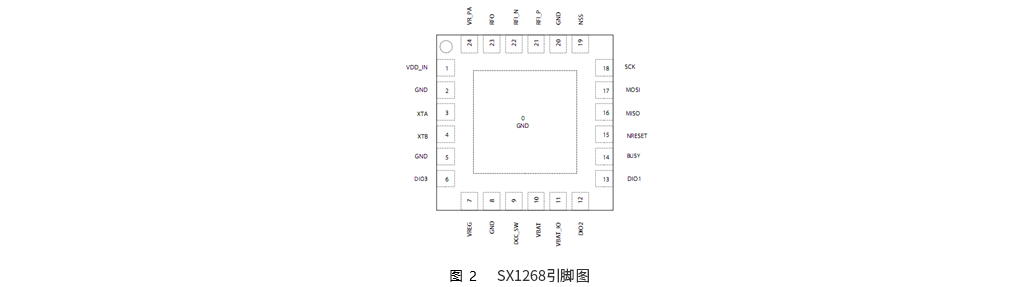

SX1268芯片的封裝為4x4mm、24腳QFN封裝，芯片體積相對比較小，可以做出的射頻模塊體積相對也比較小。引腳如下圖所示。
lora無線模塊芯片調制方式
SX1268芯片與SX1278/6芯片三者均帶有多種無線調制方式，其中包含LoRa擴頻技術以及傳統的(G)FSK調方式，LoRa調制方式本身就是這三種芯片的亮點。
lora無線模塊晶振電路及支持頻段
SX1268芯片與SX1278/6芯片三者均可以采用TCXO晶振，若采用TCXO晶振，則XTB引腳不接，但SX1268芯片的第6腳(DIO3)可用來為TCXO晶振供電，只需通過軟件配置。采用XTAL時，SX1278/6外部需添加匹配電容；而SX1268外部無需添加匹配電容，內部已自帶，可直接通過軟件調節。
SX1278芯片支持的頻段為137-525MHz，射頻發射輸出腳為第27腳(PA_BOOST)或第28腳(RFO_LF)，射頻接收輸入腳為第1腳(RFI_LF)；SX1276支持的頻段為137-1020MHz，當使用137-525MHz時，射頻發射輸出腳必須為第27腳(PA_BOOST)或第28腳(RFO_LF)，射頻接收輸入腳必須為第1腳(RFI_LF)，當使用862-1020MHz時，射頻發射輸出腳必須為第27腳(PA_BOOST)或第22腳(RFO_HF)，射頻接收輸入腳必須為第21腳(RFI_HF)。由此看來，可以將SX1276理解為SX1278的加強版。
SX1268支持的頻段為150-960MHz，射頻發射輸出腳為第23腳(RFO)，射頻接收差分輸入腳分別為第21腳(RFI_P)、第22腳(RFI_N)。更換頻段時，無需更換引腳，只需調整射頻電路參數。
lora模塊配電及發射功率、接收靈敏度、電流
SX1278/6芯片僅有一種配電方式，最大發射功率20dBm，要達到最大發射功率，需使用第27腳(PA_BOOST)，發射電流120mA@20dBm。
SX1268芯片最大發射功率可達22dBm，帶有兩種配電方式，低壓差穩壓器(LDO)以及高效率降壓DC-DC轉換器，可選擇DC-DC形式，發射電流118mA@22dBm。
SX1278/6芯片的接收電流約為12mA左右，SX1268芯片在DC-DC方式下，接收電流約為5mA左右；三者能達到的最高靈敏度為-148dBm。
lora模塊擴頻因子、空速等參數
在LoRa調制下，SX1278/6的擴頻因子6-12，BW 7.8-500kHz，空中速率0.018-37.5kbps。而SX1268的擴頻因子5-12，BW 7.81-500kHz，空中速率0.018-62.5kbps。可以看出在LoRa調制技術下，SX1268芯片可以達到的空中速率要比SX1278/6大得多。
3、結語
通過上述簡單的對比，可以看出SX1268芯片的單片機功能更為強大，體積方面也有優勢，相信越來越多的公司會更傾向于采用SX1268。
