億佰特基于國產TLSR8258芯片設計研發的低功耗、小體積、高可靠性的zigbee3.0模塊E180-Z5812SP和E180-Z5812SX產品，前文介紹了該zigbee3.0模塊的功能特點及應用場景、Zigbee3.0模塊HEX指令模式配置教程詳解。本文將會詳細介紹該zigbee3.0模塊的模組配網與數據傳輸功能特點詳解
未配網的zigbee模組無法傳輸數據，配過網的模組永遠在配網的網絡內，除非進行退網操作。
配網時先讓協調器配網。新出廠的協調器沒有配網，使用 HEX 指令“開始配網（《HEX 命令》2.1.3）”，協調器會新建一個網絡。協調器會自動生成一個有效的 PANID 表示建立網絡成功，同時會開辟一個信道運行該網絡。協調器重啟后繼續運行在該網絡。
如果需要路由器，終端節點，休眠終端加入該網絡，協調器需要再執行一次“開始配網”指令，表示協調器接納新設備入網。需要入網的路由器，終端節點，休眠終端同時也執行“開始配網”指令。路由器，終端節點，休眠終端配網結束后會，無論配網成功與否都會收到“網絡狀態變更通知”指令?！熬W(wǎng)絡狀態變更通知”指令會告知上位機用戶配網是否成功，也可以使用“查詢模組當前狀態”指令查看模組是否已配網。
AT 指令配網模組在透傳模式下，可以開啟 AT 指令進行配網，透傳模式下輸入"+AT" ?3 個字符開啟 AT 模式。
協調器在 AT 模式下，輸入"AT+JOIN"打開網絡。路由器和終端節點輸入"AT+JOIN"打開網絡。
引腳 PD4（網絡連接引腳）輸入一個持續 10ms~200ms 的低電平信號觸發按鍵功能，路由器或終端節點在未配網的情況下主動連接協調器，協調器在該引腳輸入按鍵信號則進入配網模式。
需要注意已經配網的路由器和終端節點，如果同時多個這類設備同時按下配網按鍵會觸發綁定模式，即互相將對方設置成透傳數據的目標設備。
無線數傳模塊無論在 HEX 指令模式還是數據透傳模式，數據發送方式都只有廣播和點播，其中廣播模式下包括組播發送，點播模式下包括綁定發送。
zigbee模塊在廣播模式下，目標短地址為 0xFFFC（只到協調器或路由器），0xFFFD（包括非休眠終端節點）和 0xFFFF（包括休眠終端的全部設備）。目標端口為 0xFF。
zigbee模塊在點播模式下可以精準控制數據傳輸給誰，或者精準控制某個模組的 PWM 輸出。該模式下短地址為需要精準控制的模組的短地址，目標端口為需要精準控制的模組的端口號（4 路 PWM 輸出端口對應 2,3,4,5）
zigbee模塊在組播模式下可以對部分需要被控制的模組進行廣播控制。目標地址為需要控制的分組號，目標端口為 0。使用該功能需要提前對目標模組進行分組操作，分組操作需要精確到模組的端口。如果僅需要控制數據透傳的輸入輸出，需將模組的端口 1加入期望分組。如果需要分組控制PWM輸出，則需要將模組對應的 PWM 端口加入分組。分組控制 PWM 時，可將多個不同模組的多個不同 PWM 序號加入指定分組，在組播控制它們時可以實現希望的控制效果。
綁定傳輸模式是一種輪詢式點播，通過鎖定目標設備 MAC 地址來實現尋址，不需要記住對方短地址。E180-Z5812系列zigbee3.0模組只有在兩種情況下使用綁定傳輸。一個節點可以同時綁定多個不同目標地址。
綁定透傳：透傳模式下，目標地址為 0xFFFE，目標端口為 0xFF，透傳數據點播傳輸?shù)浇壎ū碇凶钚陆壎ǖ哪繕?biāo)設備。
狀態上報：E180-Z5812產品zigbee模塊在設置綁定后，會將串口模式、Modbus ID、PWM 通斷狀態，PWM 脈寬上報到目標設備，比如協調器會在檢測到路由器或終端接入時自動設置路由器或終端綁定協調器自己，路由器或終端會按照固定周期把串口模式、Modbus ID、PWM 通斷狀態，PWM 脈寬上報至協調器，且如果以上狀態發生改變后也會上報至協調器。同時這些狀態也可以上報至其它路由器或終端，方便使用路由器或終端控制路由器或終端的應用時獲取對方狀態。
按照《HEX 指令》手冊中“設置節點常連接綁定（3.3.6）”設置綁定源設備和目標設備。注意綁定的對象均為各個節點上的端口（虛擬設備），即每個端口都要端口號+MAC 地址組成的唯一 SN 號。
注：每個節點都有若干個虛擬設備都可以作為綁定對象
使用億佰特上位機工具，可以方便的設置綁定源和綁定目標。遠程配置綁定時，除了可以在協調器上操作，也可以在路由器或終端節點上操作。另外如果綁定目標 SN 全部為 0，表示綁定目標是自己。該方法可以讓路由器或終端節點作為主控時，讓其它節點綁定自己，方便獲取對方狀態。
該方式僅限綁定透傳目標，無法綁定狀態上報。
路由器或終端配網后，在 LINK 按鍵（PD4）輸入一個 50ms~500ms 的低電平信號觸發按鍵。兩個路由器或終端模組，先后分別觸發 LINK 按鍵。先觸發的模組的 NET 引腳（PC1）輸出 1Hz 的高低電平，第二個模組再觸發按鍵。
一鍵綁定也可以用 HEX 指令“自動綁定目標（2.1.17）”或 AT 命令“AT+FIND”來代替按鍵觸發。

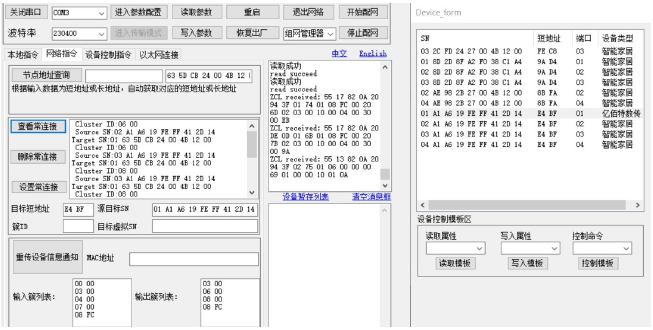

使用協調器可以查看節點的綁定，使用 HEX 命令“查看節點常連接綁定（3.3.8）”查看綁定表。輸入節點短地址，就可以看到該節點下所有的虛擬 SN 綁定了哪些其它設備的虛擬 SN。

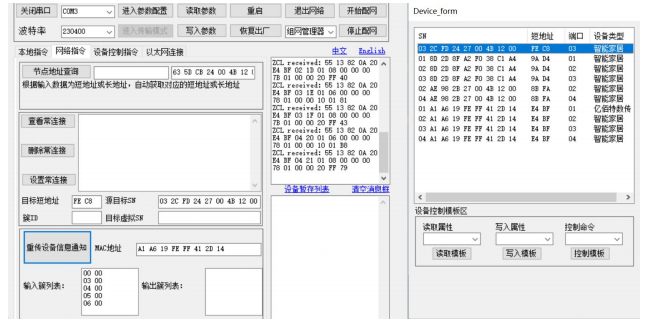

使用億佰特上位機軟件，也可以查看各個設備綁定的其它設備。
注：上位機軟件“查看常連接”可以查看所有綁定
