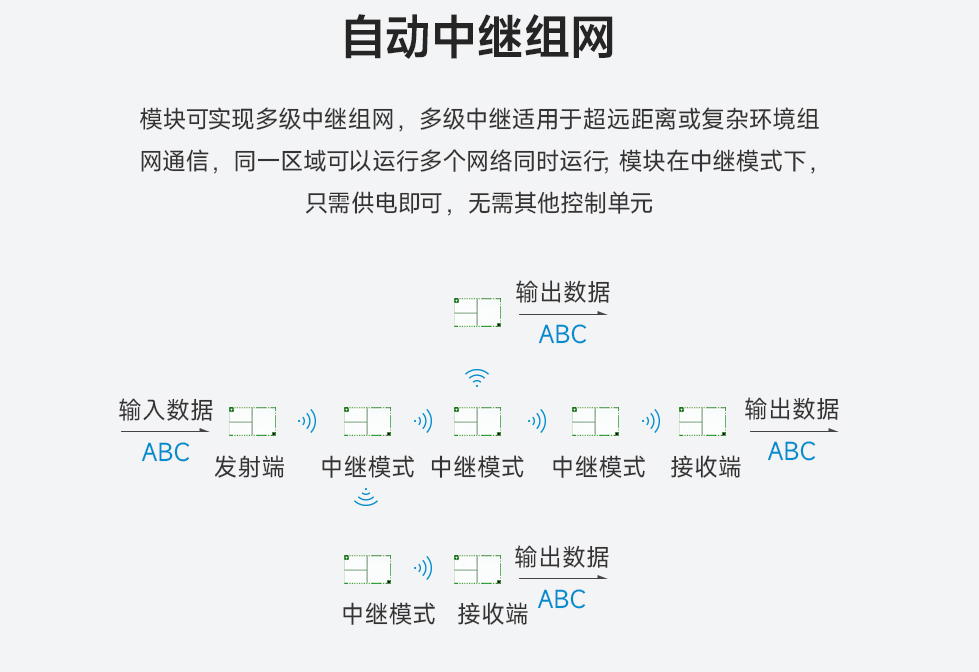

中繼組網技術是一種計算機網絡拓?fù)浣Y(jié)構，通過在網絡中安裝中繼器或轉發器，將網絡劃分成若干個較小的子網，以提高網絡性能和穩定性。中繼器或轉發器的作用是將網絡幀從一個子網傳輸?shù)搅硪粋€(gè)子網，如果數據包是廣播，那么會被轉發到所有的子網。這可以減輕網絡擁塞，因?yàn)閿?shù)據包只被傳輸?shù)叫枰鼈兊牡胤剑皇窃谡麄€(gè)網絡上廣播。
1、轉發規則，中繼能將數據在兩個 NETID 之間進行雙向轉發。

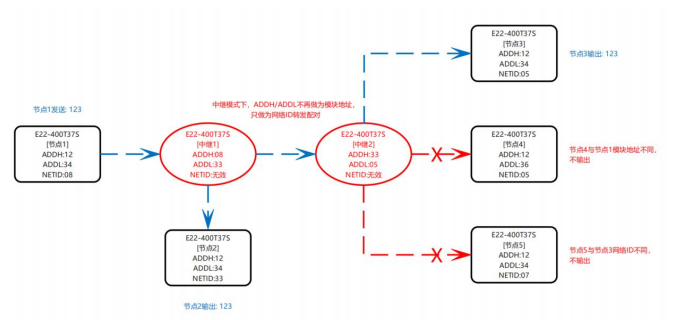

2、中繼模式下，ADDHADDL 不再作為模塊地址，作為 NETID 轉發配對。 如下圖：
“節點 1” NETID 為 08。
“節點 2” NETID 為 33。
中繼 1 的 ADDHADDL 分別為 08，33。
所以節點 1（08）發送的信號能被轉發到節點 2（33）
同時節點 1 和節點 2 地址相同，因此節點 1 發送的數據能被節點 2 收到。
中繼 2 的 ADDHADDL 分別為 33，05。
所以中繼 2 能轉發中繼 1 的數據到網絡 NETID：05。
從而節點 3 和節點 4 能接收到節點 1 數據。節點 4 正常輸出數據，節點 3 與節點 1 地址不同，所以不輸出數據。
如圖配置：節點 1 發送的數據節點 2、4 可以收到，節點 2、4 發送的數據，節點 1 也可以收到。
