該筆記適用于E90-DTU(400SL33)、E90-DTU(230SL37)、E90-DTU(400SL37)等SL系列l(wèi)ora模塊DTU數傳電臺帶中繼功能的產品。
中繼組網，即中繼節點在無線網絡中起到中繼的作用，能實現信號的中繼和放大，從而延伸無線網絡的覆蓋范圍。
以E22系列為例，在中繼模式下，ADDHADDL不再作為無線模塊地址，而是作為網絡ID轉發配對。中繼能將數據在兩個網絡ID之間進行雙向轉發。

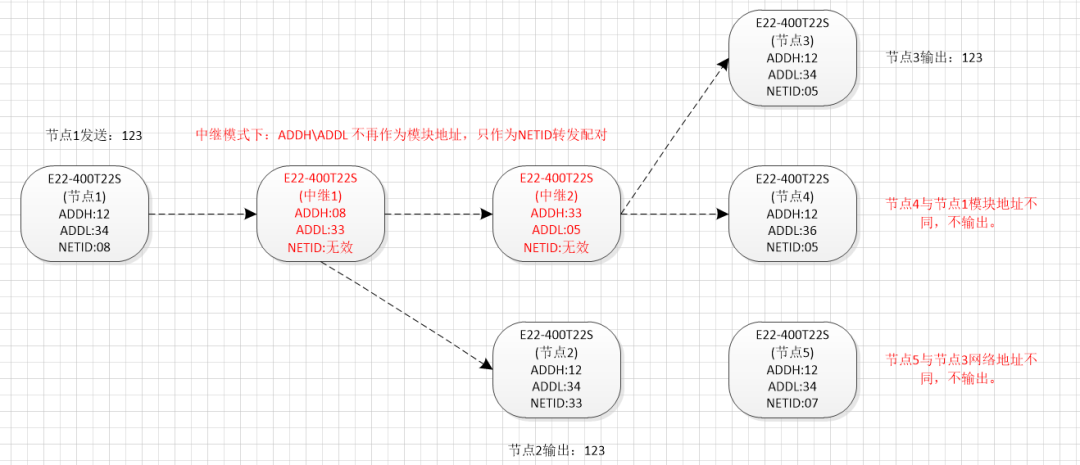

中繼規則說明如應用框圖（圖1）所示：
1）一級中繼：節點1的網絡ID為08，節點2的網絡ID為33，中繼1的ADDHADDL分別為08。節點1發送的信號能被轉發到節點2，同時節點1和節點2地址相同，因此節點1發送的數據能被節點2收到；
2）二級中繼：中繼2的ADDHADDL分別為33。中繼2能轉發中繼1的數據到網絡ID:05的節點。節點3、節點4在中繼網絡中，因?yàn)楣?jié)點4模塊地址與節點1的地址不同，從而不能接收節點1數據，所以只有節點3能接收節點1發送數據“123”；
3）雙向中繼：節點1發送的數據節點2、節點3可以收到，節點2、節點3發送的數據，節點1也能收到。
圖1
軟件：RF_Setting(E22)上位機、XCOM串口助手。
硬件：E22系列l(wèi)ora無線模塊、micro USB接口數據線、DC 12V電源適配器。
3.3.1.中繼功能配置步驟如下：

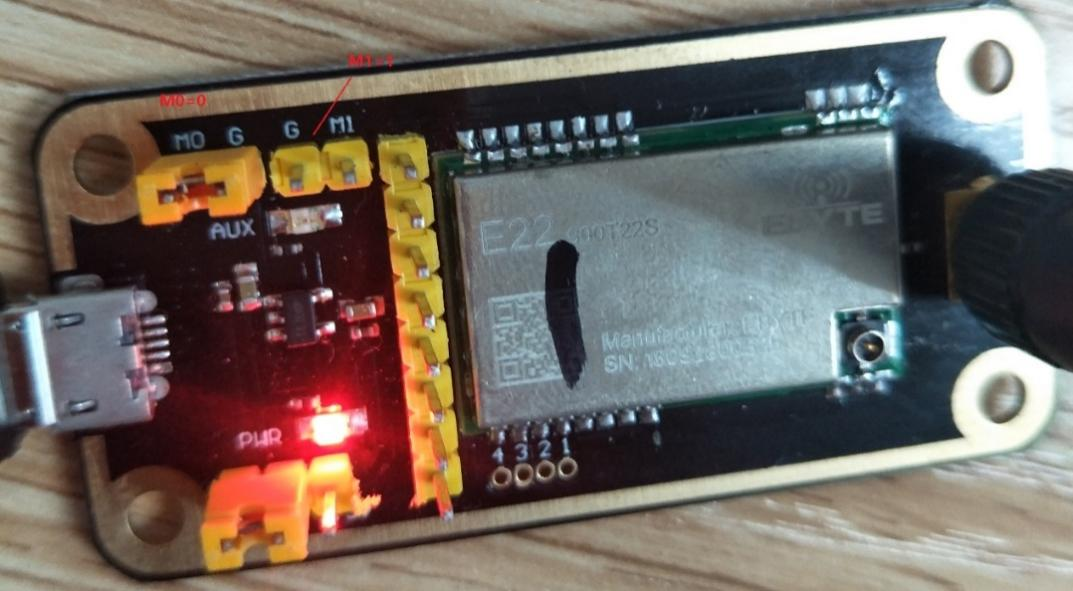

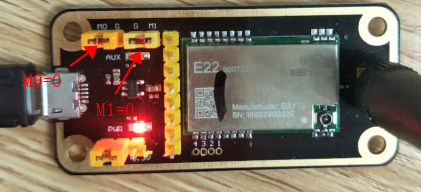

1）模塊1上電切換到配置模式（M0 = 0，M1 = 1），如圖2；
圖2

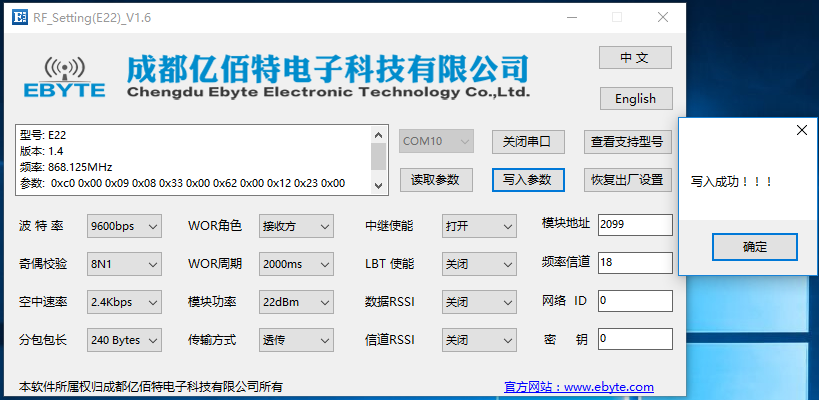

2）模塊1讀取參數，修改中繼使能開啟，模塊地址寫入2099（此處填入的是十六進制轉換成十進制的數，0x0833 = 2099），如圖3；
圖3
3）模塊1寫入?yún)?shù)成功后，切換到一般模式（M0 = 0 ，M1 = 0），這樣模塊1就設置成中繼1中繼工作狀態，如圖4；
圖4

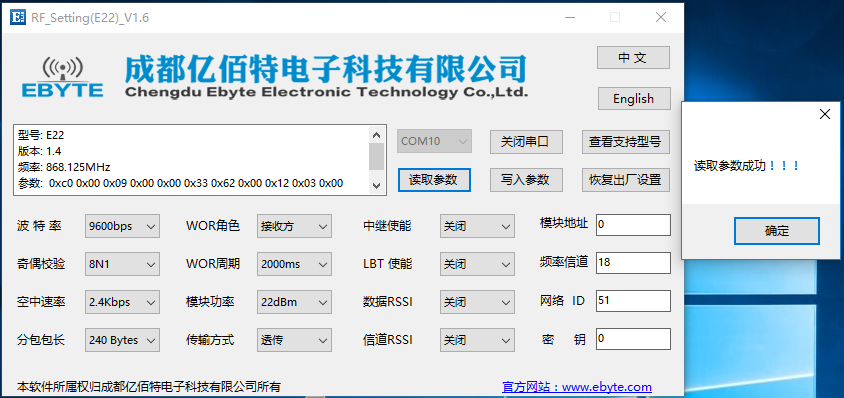

4）模塊2上電切換到配置模式，讀取參數，如圖5；
圖5

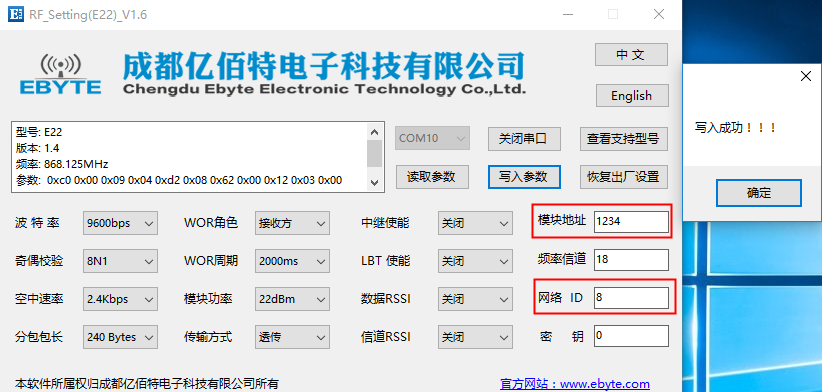

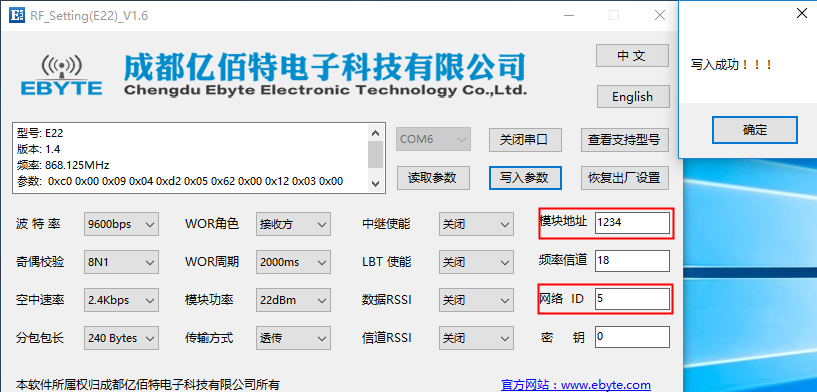

5）模塊2寫入網絡ID為8（0x08 = 8），模塊地址為1234，寫入?yún)?shù)成功，切換到一般模式；模塊2演示成通信節點1，如圖6；
圖6

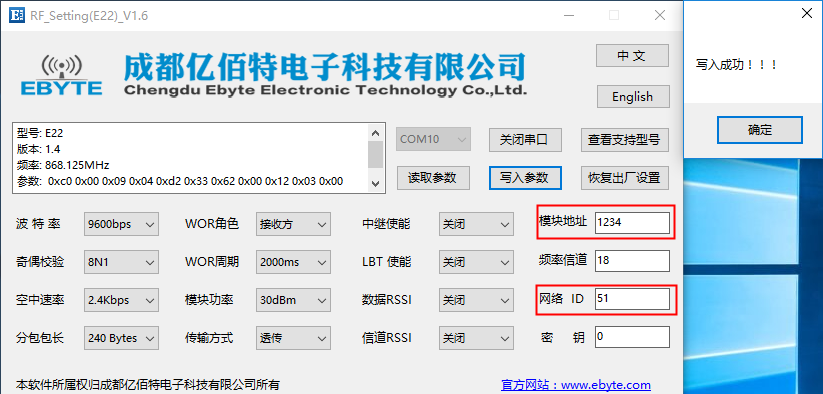

6）無線模塊3上電讀取參數，寫入網絡ID為51（0x033 = 51）,模塊地址為1234，寫入成功后切換到一般模式；模塊3演示成通信節點2，如圖7；
圖7
7）中繼雙向通信：節點1發送數據123，節點2可以通過中繼1正常接收。同樣節點2發送ebyte，節點1通過中繼1可以正常接收，如圖8、9；

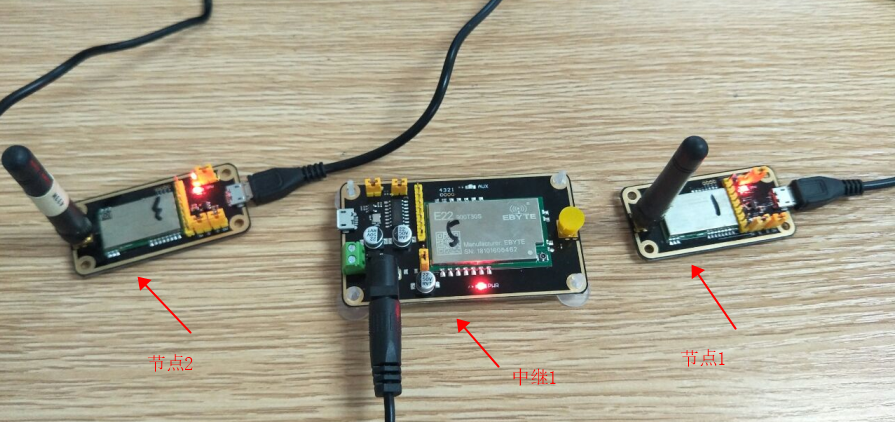

圖8 中繼組網接線連接

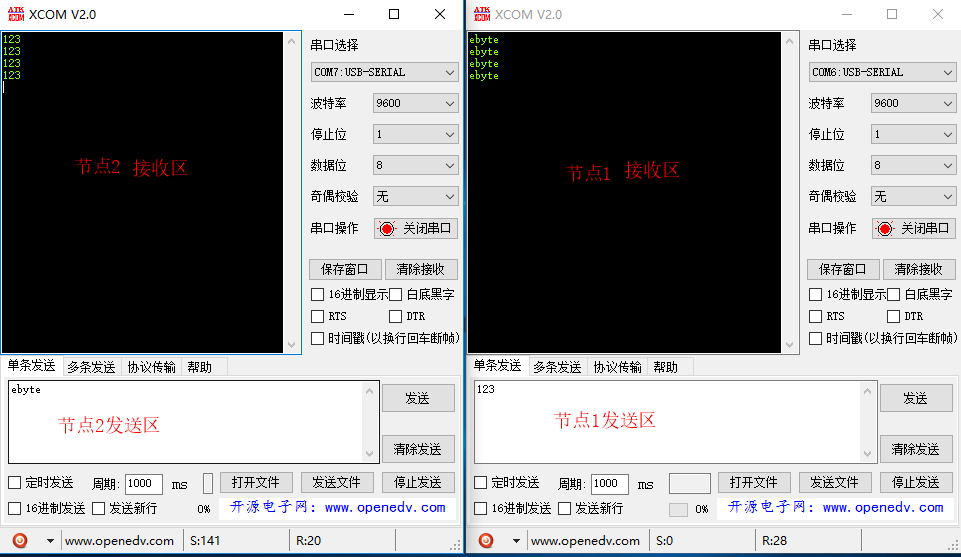

圖9 中繼組網通信收發示意

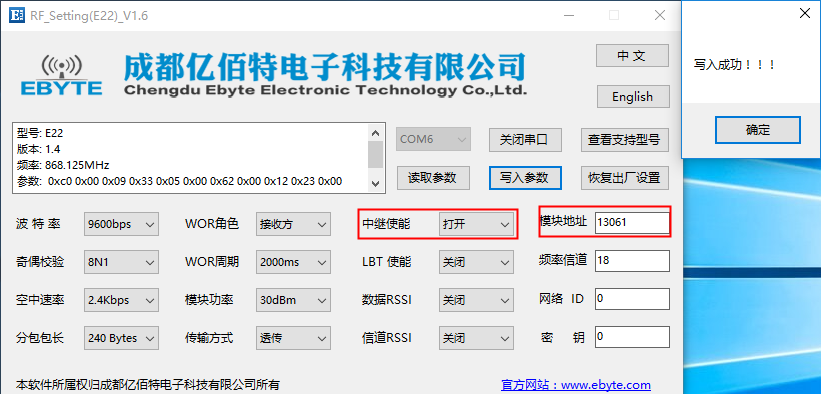

8）模塊4上電切換到配置模式，設置參數模塊地址為13061（0x3305 = 13061），打開中繼使能，然后切換成一般模式將模塊4設置成中繼2進行中繼工作，如圖10。
圖10
9）模塊5上電切換成配置模式，設置模塊地址1234，網絡ID為05，寫入?yún)?shù)成功后，切換成一般模式，模塊5為節點3，如圖11。
圖11
10）二級中繼組網，節點1發送數據123，節點2、節點3可以接收到節點1發送的數據，節點2發送數據www，節點1、3也可以收到，節點3發送數據ebyte，節點1、2也能收到節點3發送的數據，如圖12、13。

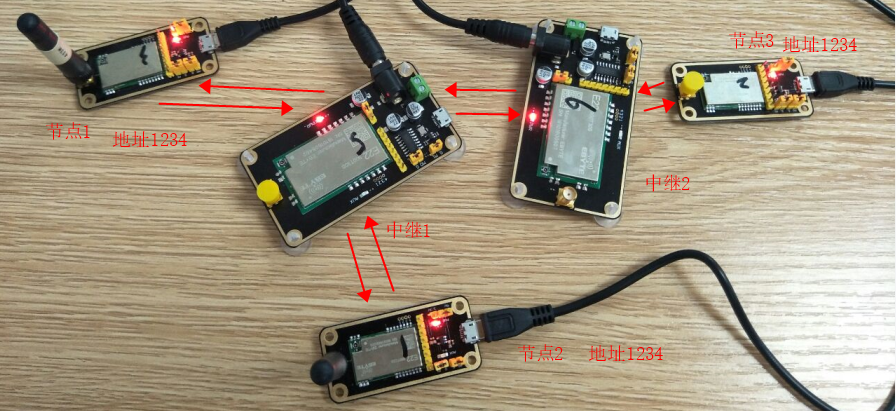

圖12 二級中繼組網連接

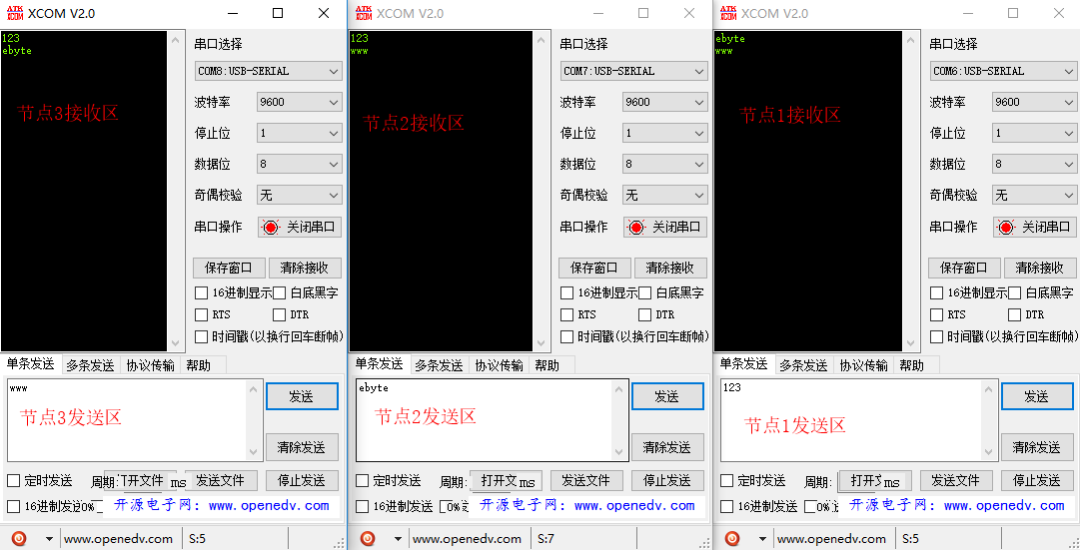

圖13 二級中繼組網通信
