設備監察系統（簡稱FMS系統）是一種綜合性的設施管理系統，旨在對各種設備、系統和設施進行實時監控、數據分析和性能優化。E53-470FMS22S無線傳輸模塊、E53-DTU(470FMS22）網關設備億佰特為設備監察系統研發生產的專用產品，基于LoRa擴頻技術的E53-470FMS22S型號LoRa模塊和星型組網技術的FMS網關E53-DTU(470FMS22）產品，該FMS網關和LoRa模塊強大的抗干擾能力，讓無線通信在工業現場更加穩定可靠，同時設備監察系統支持超大網絡容量，網關最大可接入1200個節點。前文介紹了FMS系統無線傳輸模塊及網關快速應用教程、FMS系統GUI（配置上位機）啟動及網關設備管理教程和FMS系統GUI節點狀態管理，本文將講解FMS設備監察系統GUI節點通信配置詳解：
GUI節點通信上行消息有Heartbeat 、 Alarm 、自定義數據上報三種消息類型。
Heartbeat 即心跳消息，節點根據心跳周期設置，周期性喚醒并發送心跳幀。可通過點擊 GUI右上角“更多”按鈕下拉菜單，選擇“Set Heartbeat”進行配置。
心跳周期單位s，最小周期為20s（心跳周期隨機范圍最大值），最大周期2592000S。節點實際心跳周期計算公式：
heartbeat_period = heartbeat_period_baisc + heartbeat_period_random
其中：
heartbeat_period_random = rand（0， 20）s
因此，若配置心跳周期為60s，即最大心跳周期為 60s，實際周期為：
heartbeat_period = 40s + rand（0， 20）s
①報警信號產生：

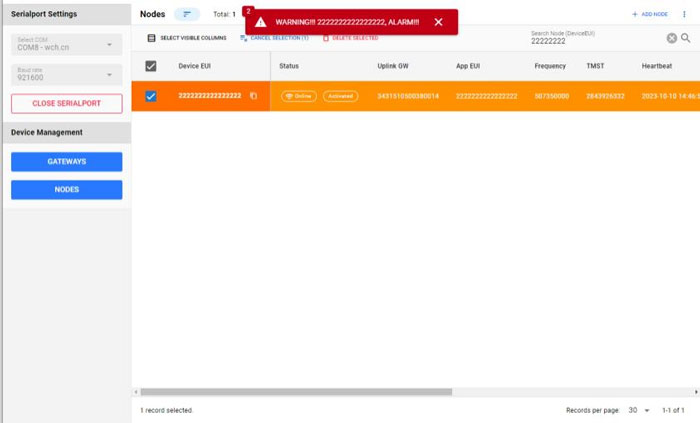

通過節點觸發按鍵，模擬產生火災信號，節點會立即喚醒并周期性上報報警信息，并通過蜂鳴器發出報警音。GUI收到報警信號時，對應節點會顯示報警信息。
②報警信號消除：

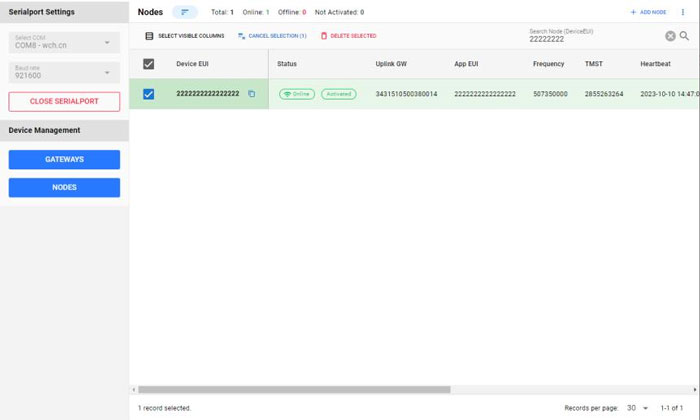

節點處于報警狀態時，再次單擊按鍵，模擬火災信號消失，節點關閉蜂鳴器報警音，并回到心跳狀態。GUI收到心跳數據，認為報警消失，清除報警提示。
③遠程關閉報警提示音：（節點暫時不支持遠程關閉）
GUI有兩條關于報警的指令，Restore alarm beep 和 Automatic Shut-off alarm beep。
Automatic Shut-off alarm beep：遠程關閉報警提示音功能。指令有效期默認為300s，可自定義。網關收到該指令，會開啟一個N秒的關閉報警定時器，在這個定時器范圍內收到報警幀，都會下發關閉報警提示音指令，遠程關閉節點報警音。
注：節點僅關閉報警音，但報警信號仍然存在，還會繼續發送報警幀。節點報警信號需要通過按鍵手動清除。
Restore alarm beep：復位 Shutdown Alarm 狀態。Shutdown Alarm 狀態下，任何節點的報警音都會被網關關閉。Restore Alarm，是對該狀態進行復位。復位后，有新設備產生報警會正常發出報警音。
①節點發送消息（請確保節點已經入網成功）
節點通過指令形式進行自定義數據上報，下面將對其進行上報信息實例展示：

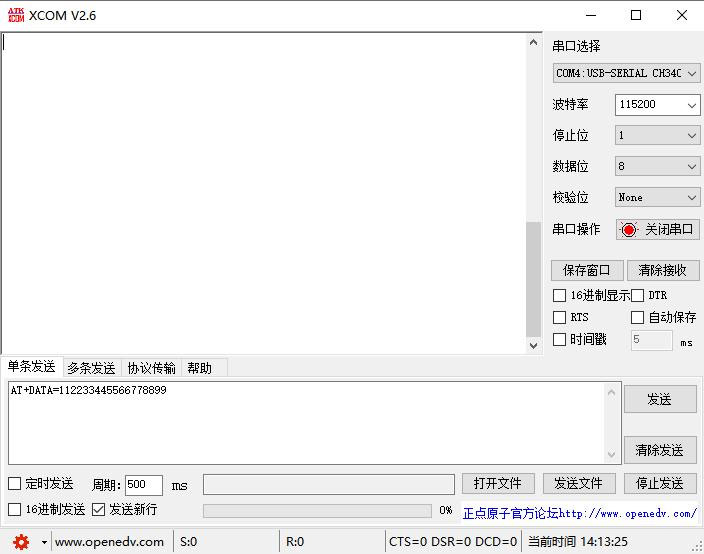

1、把節點串口通過TTL連接至PC，打開串口調試工具；

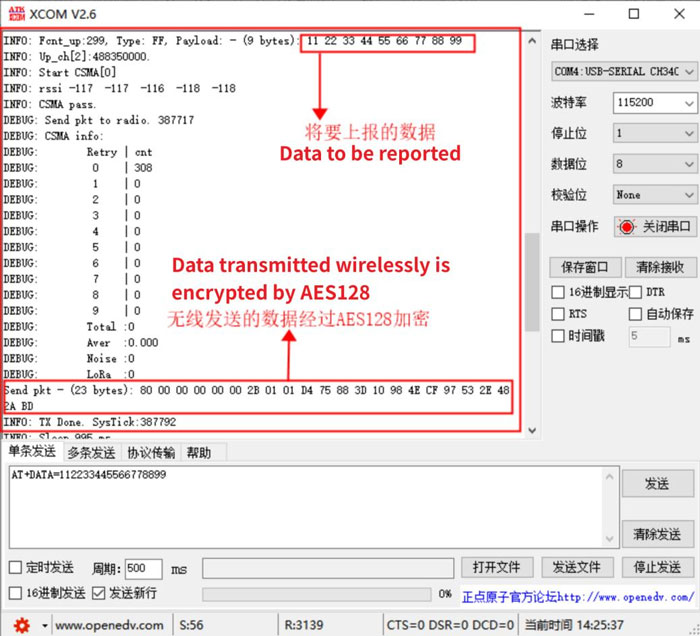

2、發送指令“AT+DATA=112233445566778899”，因?yàn)楣?jié)點除主動上報信息外，其他時間均處于低功耗狀態，所以我們?cè)诎l(fā)送數據前需要通過串口發送一包數據作為喚醒幀，然后再進行真實數據傳輸；

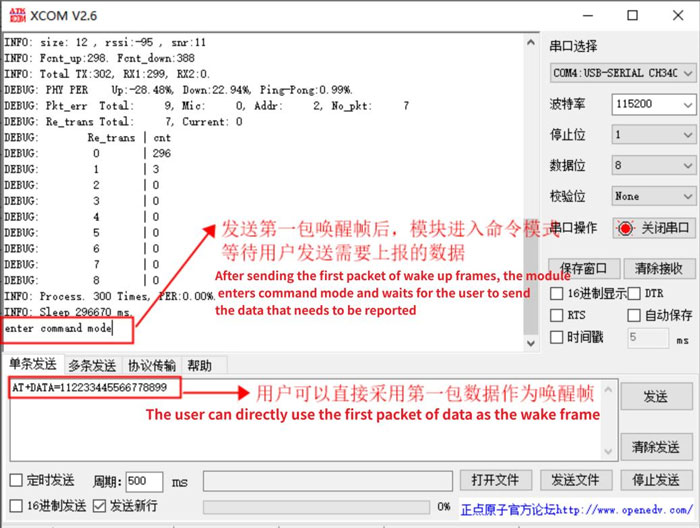

3、發送喚醒幀后，模塊進入命令模式后，用戶再通過指令“AT+DATA=112233445566778899”進行上報數據。
①、指令需要以回車換行結尾；
②、串口指令發送完成后，節點將自動退出指令模式，立即去把數據通過無線上報給網關，然后節點自動進入休眠，延時等待網關的應答數據（若未收到網關應答，節點將會自動采取重發機制）；
③、網關接收到節點上報數據后，延時應答節點；
④、節點收到網關應答后，重新進入休眠按照設定的心跳周期進行周期上報心跳包數據。

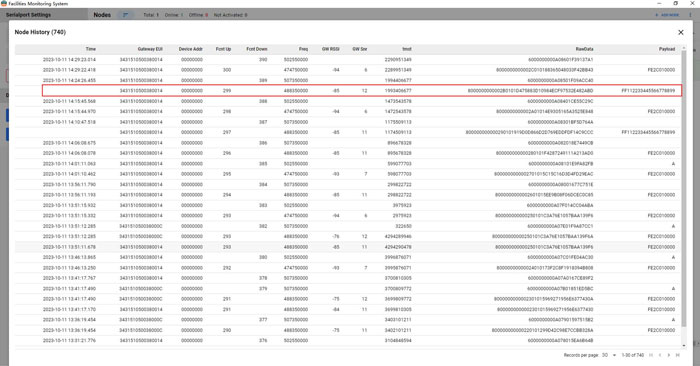

4、通過FMS網關GUI節點歷史交互數據可以看到，我們收到了來自節點上報的數據“112233445566778899”，前面 FF 是作為報警數據協議頭。注意，我們節點上報自定義數據采用與報警同樣協議頭，所以理論上可以直接使用自定義數據進行模擬報警信號，但是不建議用戶這樣使用，應避免報警與自定義數據內容重合。最大單包傳輸 20 字節（具體請看指令描述）。
