設備監察系統（下文簡稱FMS系統）是一種綜合性的設施管理系統，旨在對各種設備、系統和設施進行實時監控、數據分析和性能優化。E53-470FMS22S無線傳輸模塊、E53-DTU(470FMS22)設備億佰特為設備監察系統研發生產的專用產品，基于LoRa擴頻技術的E53-470FMS22S型號LoRa模塊和星型組網技術的FMS網關E53-DTU(470FMS22）產品，該FMS網關和LoRa模塊強大的抗干擾能力，讓無線通信在工業現場更加穩定可靠，同時設備監察系統支持超大網絡容量，DTU網關最大可接入1200個節點。前文介紹了FMS系統無線傳輸模塊及網關快速應用教程和FMS系統GUI（配置上位機）啟動及網關設備管理教程，本文將講解FMS系統GUI節點狀態管理配置教程。配置步驟如下所示：

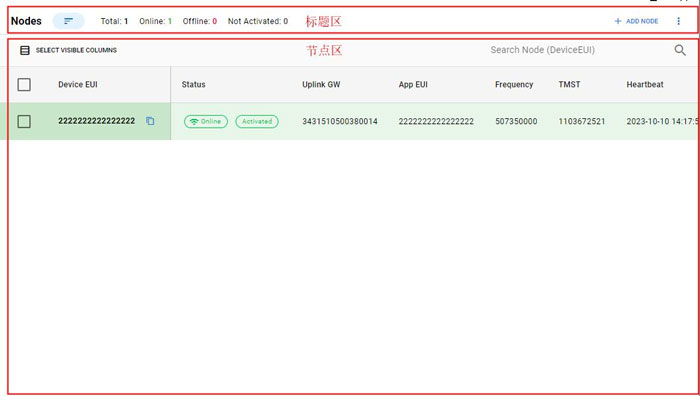

點擊左側“NODES”按鈕，GUI將切換至節點管理界面并向用戶提供操作接口。節點管理界面分為標題區和節點區。
標題區主要提供節點排序配置、節點狀態匯總、添加節點、恢復警報、關閉警報、數據上報心跳值配置、節點列表刷新、節點導入和導出等功能。
? 節點排序配置：點擊“Enable Sorting”按鈕，使能節點排序功能，GUI將根據節點激活狀態和網絡狀態進行排序；再次點擊“Disable Sorting”按鈕，關閉節點排序功能。
? 節點狀態匯總：標題區將實時展示當前所有節點的激活狀態和網絡狀態。
? 添加節點：點擊右側“Add Node”，在彈窗輸入節點三元組，即可成功添加新節點。
? 恢復警報：點擊右側“…”，功能列表選擇“Restore alarm beep”，詳細說明參考“節點通信”。
? 關閉警報：點擊右側“…”，功能列表選擇“Automatic Shut-off alarm beep”，詳細說明參考“節點通信”。

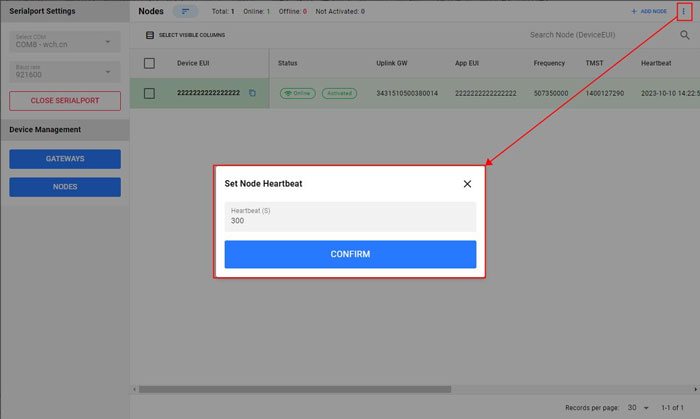

? 數據上報心跳值配置：點擊右側“…”，功能列表選擇“Set Heartbeat”，在彈窗輸入數值，即可設置節點數據上報心跳值，單位：s，范圍：大于等于 20。
? 節點列表刷新：點擊右側“...”，功能列表選擇“Reset List”，則立即刷新從節點列表。
? 節點導入與導出：點擊右側“...”，功能列表選擇“Export Nodes”或者 “Import Nodes”，用于批量導入或?qū)С龉?jié)點。
主要提供節點搜索、節點歷史通信數據展示、節點刪除等功能。

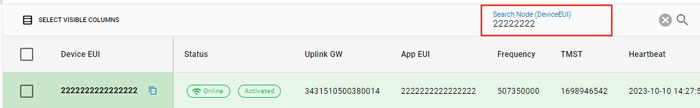

? 節點搜索：在節點區輸入節點 DevEui 部分值或者完整值，可快速搜索匹配的節點。

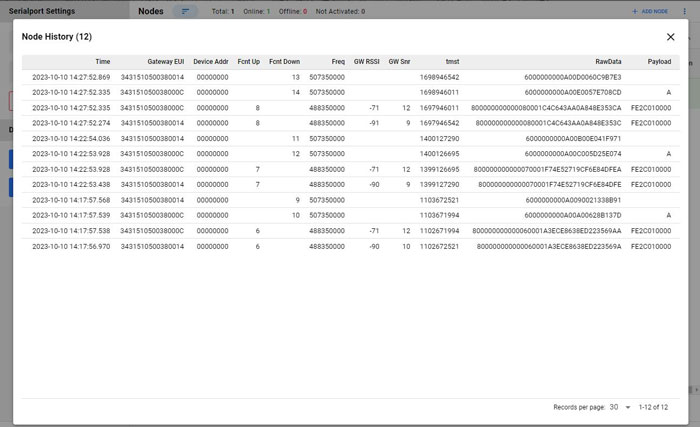

? 節點歷史通信數據展示：點擊“Detail”，能查看該節點歷史通信數據，日志包含時間、網關 gwEui、節點 Deveui Addr、Fcnt 等。

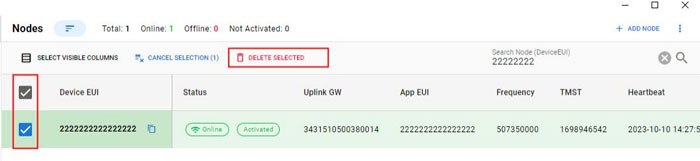

? 刪除節點：點擊“Delete”，可單個刪除節點，或者勾選多個節點，進行批量刪除。
如果網關為新網關，未存儲任何節點信息，則列表為空。點擊右上角“Add Node”添加新設備。
GUI啟動后，所有已注冊的節點都以灰色信息框顯示。節點狀態為“Not Actived”和“Offline”表示系統連接后，節點還未進行任何通信，設備處于未激活狀態。
節點發送入網或數據幀時，節點狀態顯示為在線，狀態標注為“Actived”和“Online”。
當設備超過一定時間沒有上行數據包時，狀態顯示為離線。目前若設備連續3 個心跳周期未收到上行數據，則判定為設備離線，并刷新節點狀態。
