E50-900NW20SX無線模塊是適用于智能家居、安防、照明、樓宇自動化和計量的1GHz以下物聯網無線連接的理想解決方案。無線模塊搭載了Silicon Labs的EFR32FG23系列芯片，可在密集的城市和峽谷環境中以最小的數據丟失量實現長達0.3~2.5千米的無線廣播。同時模組也攜帶了支持WM-BUS總線技術的固件，E50-900NW20SX無線模組固件基于EN13757-4/3歐洲標準開發，可實現智能通用儀表、數據集中器、移動抄表設備和熱分配表之間無縫的SUB-GHz RF通信協議。
E50-900NW20SX無線通信模組可做為SoC(片上系統)開發平臺，擁有外形尺寸小、接口資源豐富、支持用戶二次開發等特點，可廣泛應用于物聯網行業。
無線模組具有DSP指令和浮點單元以實現高效信號處理的高性能32位78MHz ARM Cortex?-M33；
無線模組高達256kB的閃存程序內存；
無線模組RAM數據內存高達32kB；
無線模組高達+20dBm的發射功率；
引出多達31個帶輸出狀態保持和異步中斷功能的通用I/O引腳；
模數轉換器(ADC)；
12-bit@1 Msps；
16-bit@76.9 ksps；
2×模擬比較器(ACMP)；
2×數模轉換器(VDAC)；
低能耗傳感器接口(LESENSE)；
8通道DMA控制器；
12通道周邊反射系統(PRS)；
4個16位定時器/計數器，帶3個比較/捕獲/PWM通道；
1個32位定時器/計數器，帶3個比較/捕獲/PWM通道；
32位實時計數器；
用于波形生成的24位低能耗定時器；
2×看門狗定時器；
3×升級版通用同步/異步接收器/發射器（EUSART）；
1×通用同步/異步接收/發射器（UART/SPI/SmartCard(ISO 7816)/IrDA/I2S）；
2個支持SMBus的I2C接口；
芯片溫度傳感器，在整個溫度范圍內具有±2°C的精度；
3、寬工作范圍
1.8至3.8 V電源；
-40至+85攝氏度；
2/4(G)FSK，帶有全面可配置成型功能；
OQPSK DSSS調制；
(G)MSK調制；
OOK調制；
AES128/192/256、ChaCha20-Poly1305、SHA-1、SHA-2/256/384/512、ECDSA+ECDH（P-192、P-256、P-384、P-521）、Ed25519與Curve25519、J-PAKE、PBKDF2的硬件加密加速；
真隨機數發生器(TRNG)；
ARM?TrustZone?；
安全啟動（信任安全加載程序的根）；
安全調試解鎖；
防篡改；
專有產品私有協議；
WM-BUS；
Sidewalk；
CONNECT；
貼片郵票孔16mm(長)x 16mm(寬)x 3mm(高)；

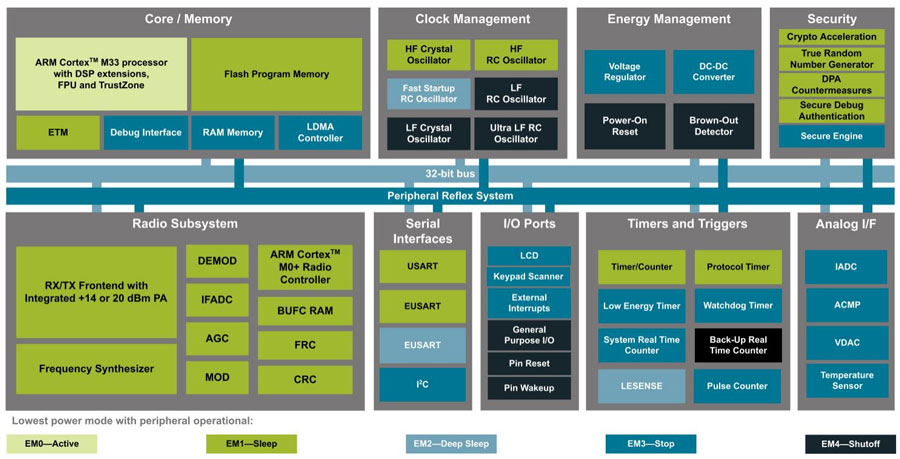

EFR32FG23系列芯片內部功能框圖
支持WM-BUS通信協議，符合EN 13757和OMS組織協議標準；
支持T(T1/T2)，C(C1/C2)，S(S1/S2)和R2等多種WM-BUS工作模式；
支持868.3/868.33/868.95/869.525 MHz等4~10個頻點，符合WM-BUS通信協議和歐洲CE RED相關射頻規范；
支持4.8/32.768/50/100 kbps等4個空中速率；
支持多檔發射功率設置，最高支持20dBm；
支持串口AT指令；
支持串口硬件流控控制；
支持2400~921600 bps串口波特率；
支持遠距離通信，可達2.5km(晴朗空曠，天線增益3.5dBi，高度1.5m，頻率868.33MHz，空中速率選擇4.8kbps)；
支持低功耗，發射電流≤45 mA(@15 dBm)，接收電流≤6 mA，休眠電流≤2 uA；
支持28種常見水、電、汽、熱等表類的數據結構；
支持M-BUS幀格式輸出，方便用戶解析數據；
WM-BUS總線是一個開放標準，WM-BUS協議是基于EN13757標準中描述的星形拓?fù)渚W(wǎng)絡（有主設備和備份設備），包括多種不同的工作模式：S、T、R和C(868MHz)、F(433MHz)以及N(169MHz)。WM-Bus協議規定了智能通用儀表、數據集中器、移動抄表設備和熱分配表之間無縫的SUB-GHz RF通信協議，水、氣和熱表這些無線智能儀表應用需要長時間電池使用壽命，為滿足這種需求，WM-BUS協議規定了只需要耗費很小的表間通訊數據量，從而使得電池壽命可以長達15-20年。
WM-BUS協議一般適用于極為節能的智能計量和高級計量基礎設施(AMI)應用，在歐洲的電力、氣體、用水和供熱儀表數據自動讀取領域得到了迅速推廣，同時在中東、印度、非洲、大洋洲和巴西等國家和地區也有廣泛的使用。
WM-Bus在AMI高級抄表架構主要應用在歐洲市場，WM-Bus總線的主要優勢在于其能夠提供穩定、可靠的無線通信連接。通過WM-Bus協議，各種智能儀表能夠?qū)崟r(shí)、準確地傳輸數據到數據收集器，進而實現遠程抄表、數據分析和監控等功能。這不僅提高了抄表的效率，減少了人工干預，還降低了出錯率，提升了數據的質量。
此外，WM-Bus的無線通信特性也使其能夠適應各種復雜的環境條件。無論是室內還是室外，WM-Bus都能夠保持穩定的通信連接，確保數據的實時傳輸。這使得WM-Bus在AMI應用中具有更高的靈活性和適應性。
在功能實現上，WM-Bus協議不僅支持?jǐn)?shù)據的實時傳輸，還能夠?qū)崿F(xiàn)數據的加密和校驗，確保數據的安全性和完整性。同時，WM-Bus協議還支持多種通信模式，可以根據具體的應用需求進行靈活配置，滿足不同的抄表需求。
在智能儀表中，WM-Bus的應用主要體現在數據采集、傳輸和處理方面。智能儀表通過WM-Bus可以實時采集電流、電壓、功率等電氣參數，并將這些數據通過無線方式傳輸?shù)郊衅骰?a href="http://twohalves.cn/news/1426.html" target="_blank" title="什么是無線通信網關？" se_prerender_url="complete" style="color:#FF0000;text-decoration:underline;">無線網關，進行后續的處理和分析。這不僅提高了數據采集的效率和準確性，還降低了人工抄表的成本和錯誤率。
在智能計量領域，WM-Bus協議的應用則更為廣泛。WM-Bus協議無線模組不僅可以用于居民小區、商業建筑、工業企業等電力終端用戶的電量管理，還可以用于實時監測和分析用戶的用電數據，幫助用戶合理規劃用電，實現節能減排的目標。此外，WM-Bus協議無線通信模組還可以用于電網故障的檢測和定位，為電力系統的穩定運行提供了有力保障。
在智慧城市的建設中,WM-Bus協議可以被用于各種智能設備如停車場計費器、智能路燈等。通過這些設備實現信息化和無線化,可以極大地提高城市管理的效率和便捷性。
在工業自動化領域，WM-Bus可以被用于各種工業計量器的數據傳輸。例如,智能制造中的自動化流水線或物流系統，都可以利用WM-Bus進行高效的數據傳輸和監控。
WM-Bus可以使家庭中的各種智能設備相互連接,構建智能家居系統。例如,空調、電視機音響等設備都可以通過WM-Bus網絡實現自動化控制，從而提升居住體驗。
WM-Bus在農業領域的應用也十分廣泛。WM-Bus協議無線模組可以被用于監控土地的水分、溫度等環境參數,幫助農民優化灌溉系統提高農作物的產量和質量。
