接口類型：UART
發射功率：20dBm
通信距離：2.5km
尺寸大?。?6*16*3mm 產品重量：1.23±0.1g

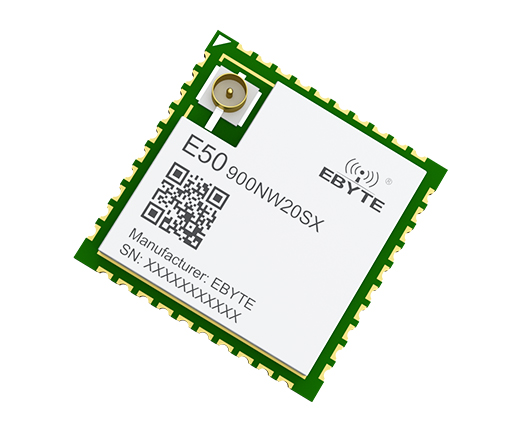

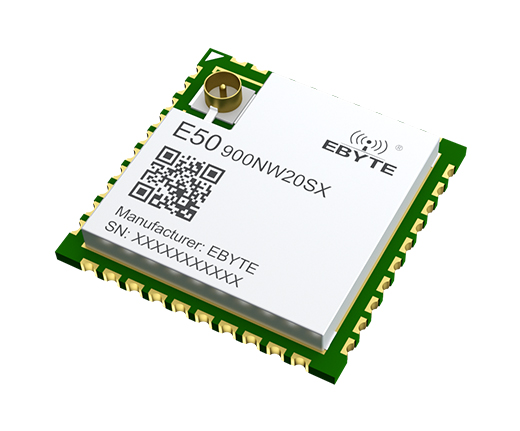

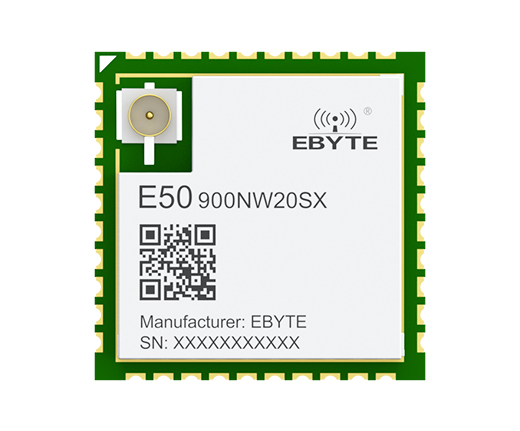

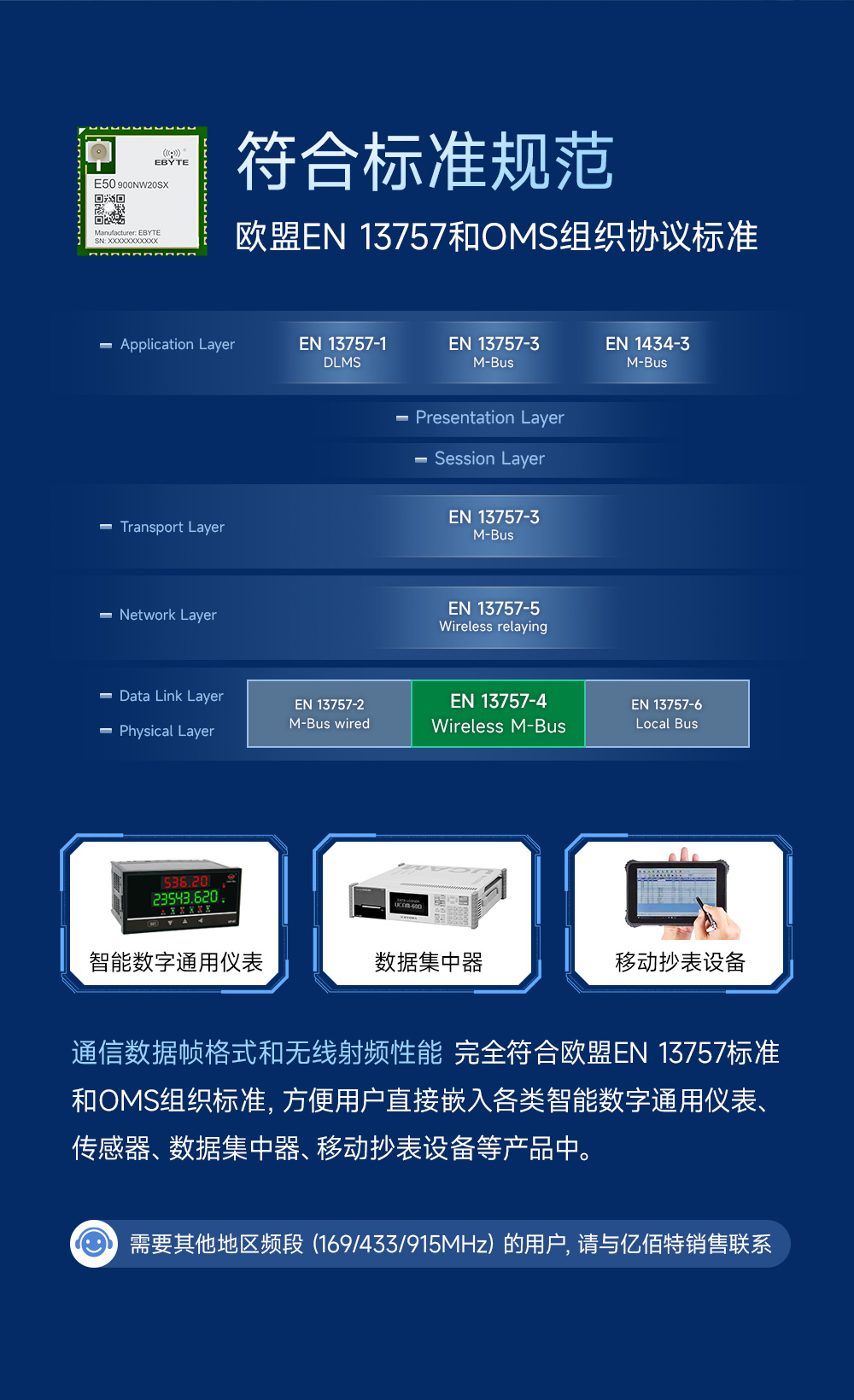

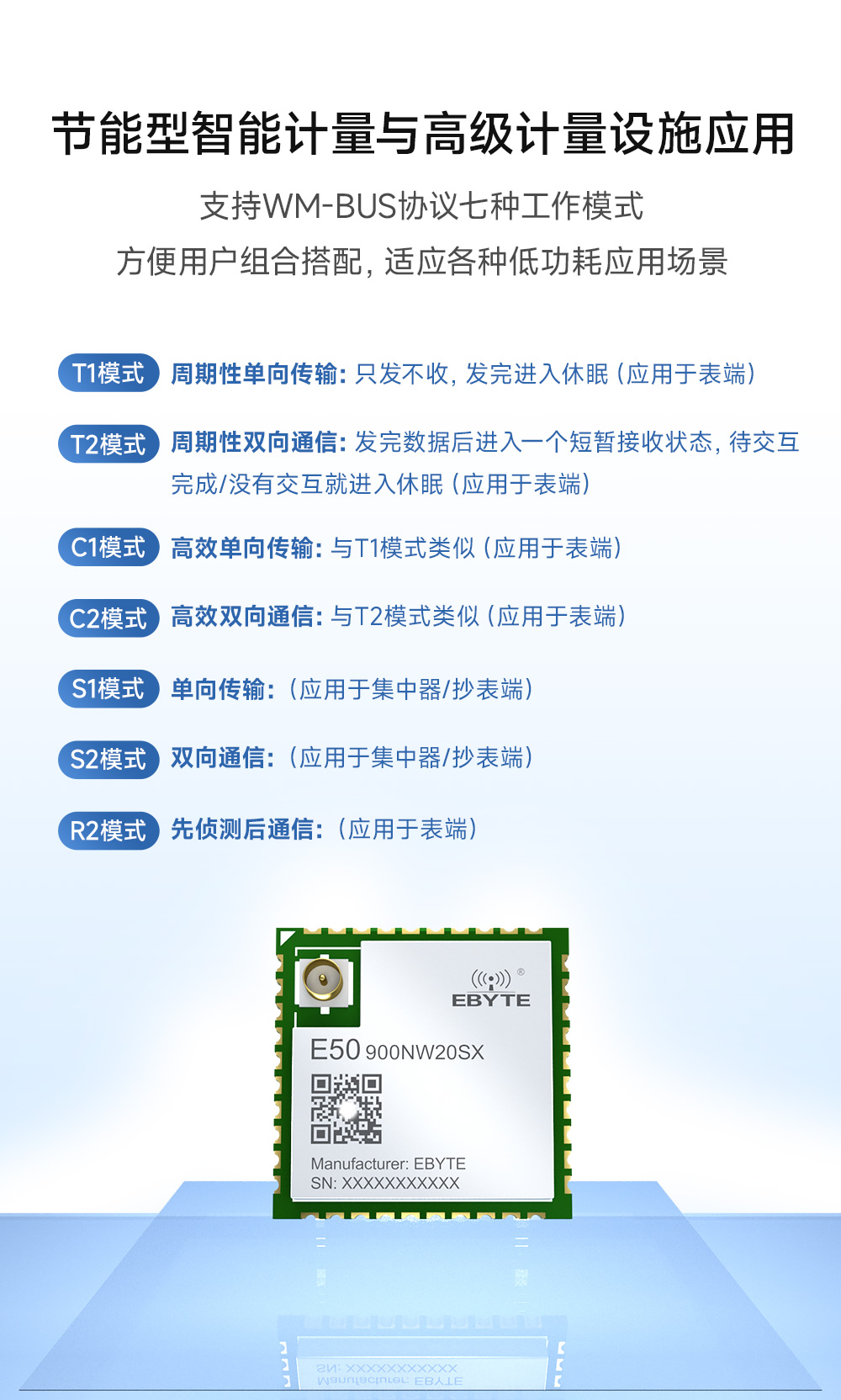

產品簡介：E50-900NW20SX無線模組是適用于智能家居、安防、照明、樓宇自動化和計量的1GHz以下物聯網無線連接的理想解決方案。無線模塊搭載了Silicon Labs的EFR32FG23系列芯片，可在密集的城市和峽谷環境中以最小的數據丟失量實現長達0.3~2.5千米的無線廣播。同時模組也攜帶了支持WM-BUS總線技術的固件，無線模組固件基于EN13757-4/3歐洲標準開發，可實現智能通用儀表、數據集中器、移動抄表設備和熱分配表之間無縫的SUB-GHz RF通信協議。
| 射頻參數 | 參數值 | 備 注 |
| 工作頻段 | 868 MHz | 不同的工作模式，工作在不同的頻點 |
| 發射功率 | 20 dBm | 指令可調 |
| 接收靈敏度（GFSK） | -125 dBm | 2.4 kbps，GFSK signal, Δf = ± 1.2 kHz，BER<0.1% |

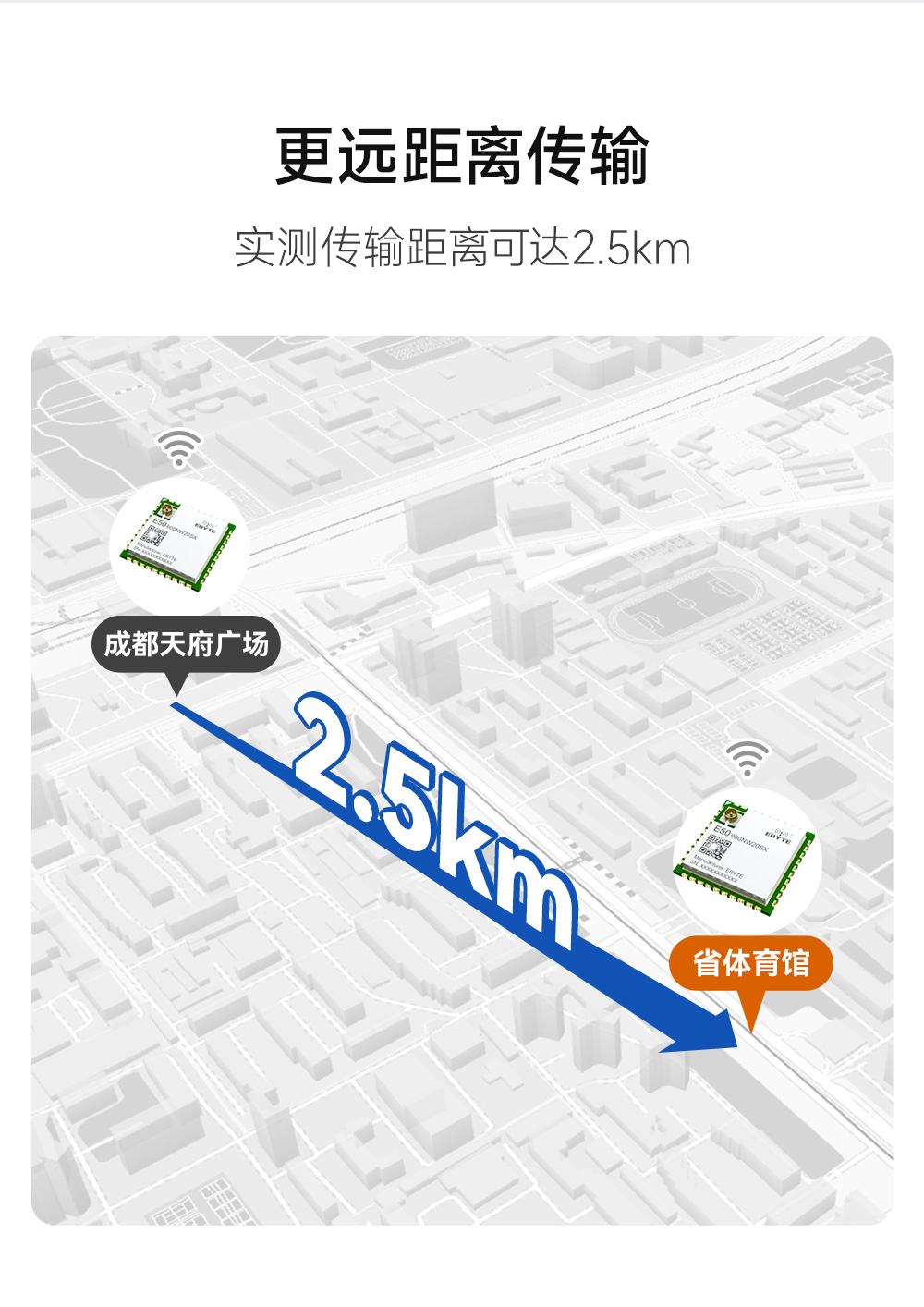

| 實測距離 | 2.5 km | 晴朗空曠，天線增益3.5dBi，高度1.5 m，頻率868.33MHz，空速4.8kbps |
| 硬件參數 | 參數值 | 備 注 |

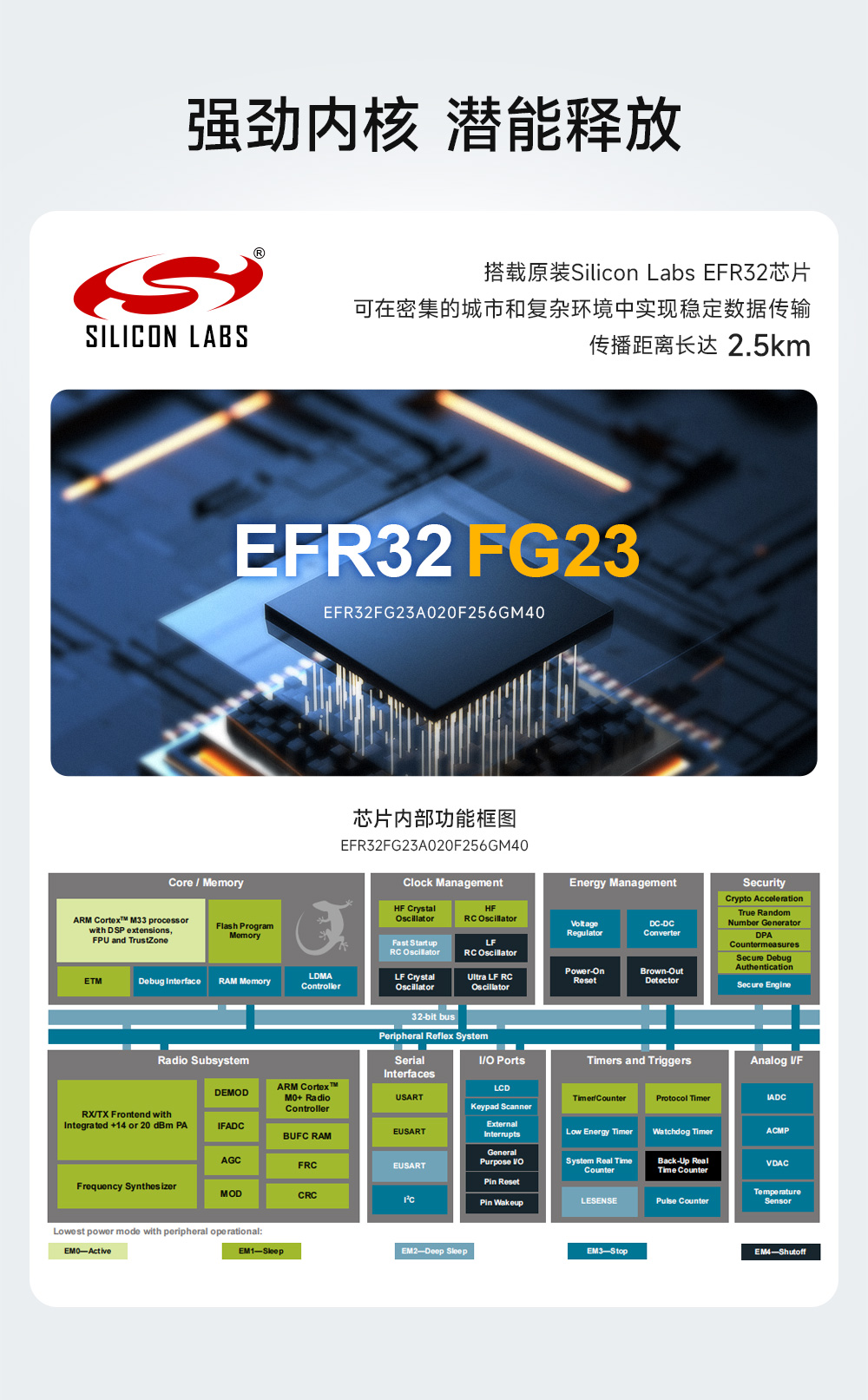

| IC 全稱 | EFR32FG23A020F256GM40-B | 可更換同系列其他型號，歡迎咨詢定制 |
| 內核 | ARM Cortex?-M33 | 主頻 78MHz，高性能 32 位 ARM 處理器，具有 DSP 指令和浮點單元 |
| FLASH | 256 KByte | 可更換同系列其他型號，最高支持 512 KByte，歡迎咨詢定制 |
| RAM | 32 KByte | 可更換同系列其他型號，最高支持 64 KByte，歡迎咨詢定制 |
| 晶振頻率 | 39MHz/32.768KHz | 模組內部已接入 |

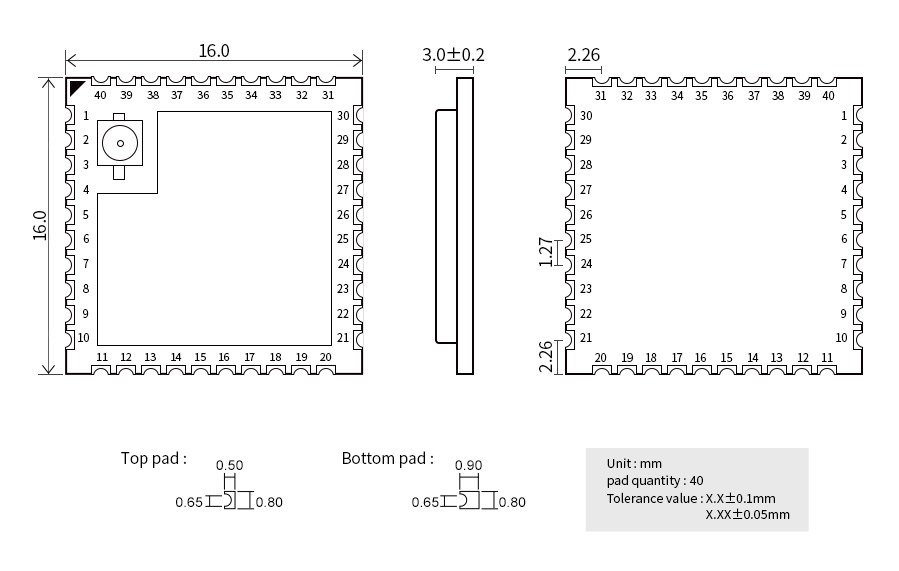

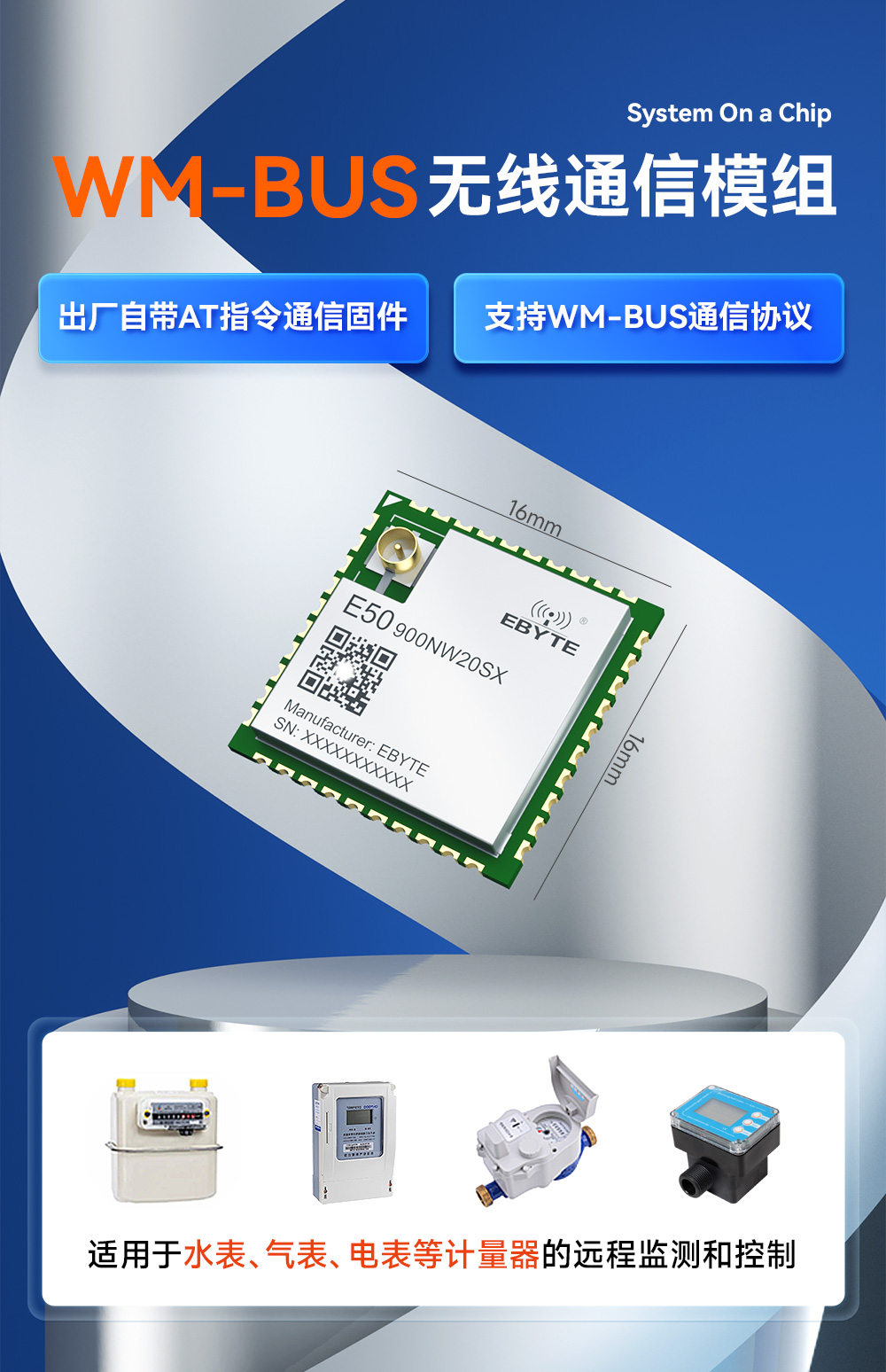

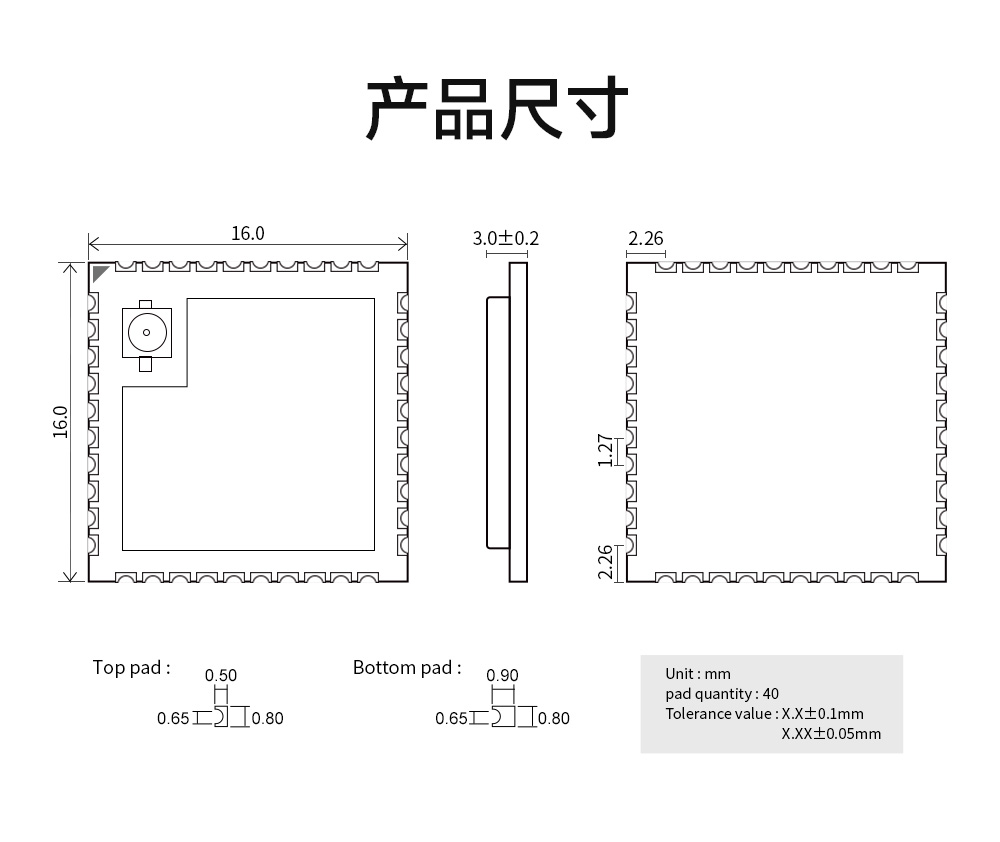

| 尺寸大小 | 16(L) * 16(W) * 3(H) mm | —— |
| 天線形式 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 通信接口 | UART | 支持硬件流控 RTS、CTS 引腳 |
| 封裝方式 | 貼片郵票孔 | 腳間距 1.27mm |
| 重量 | 1.23g | —— |

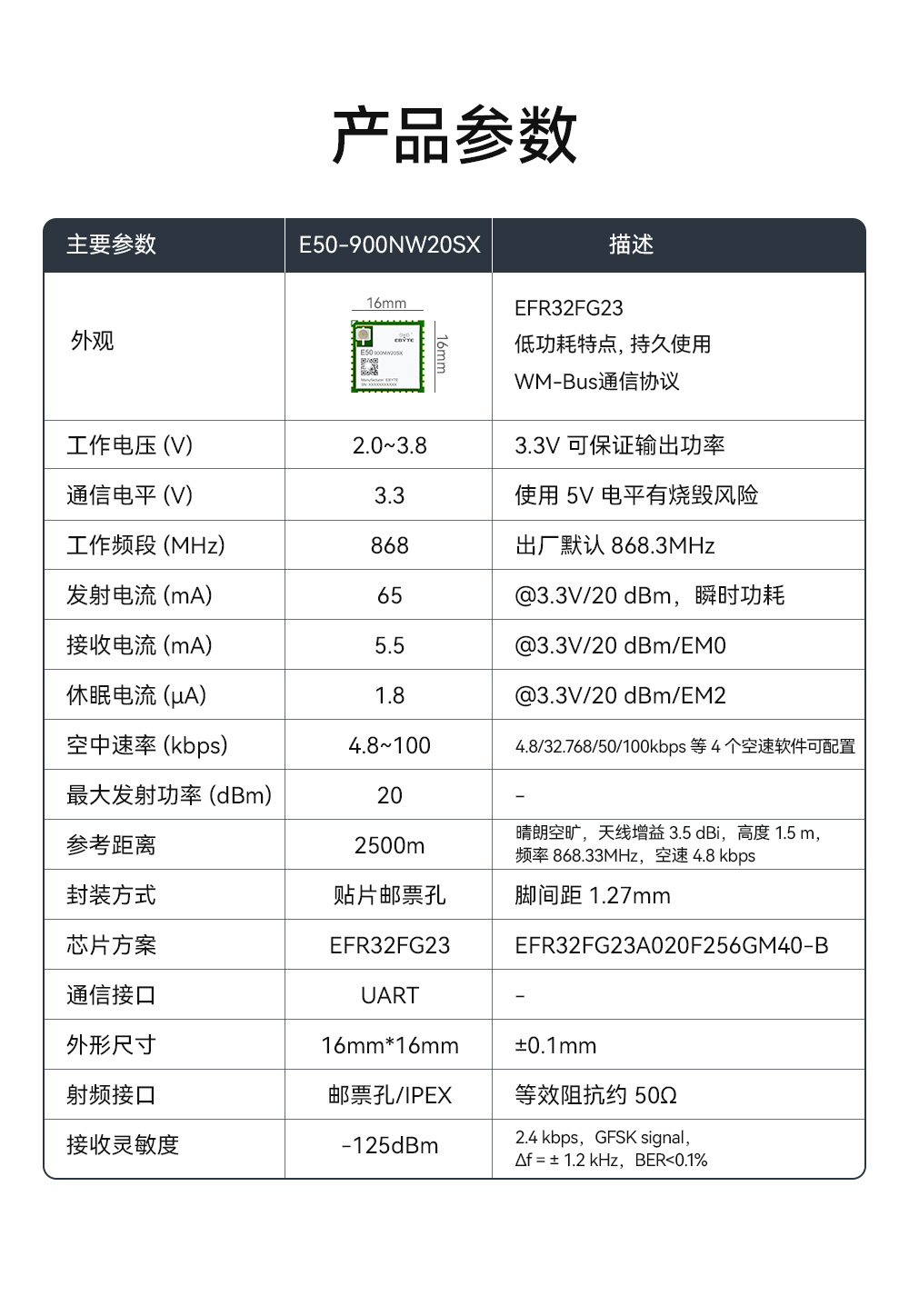

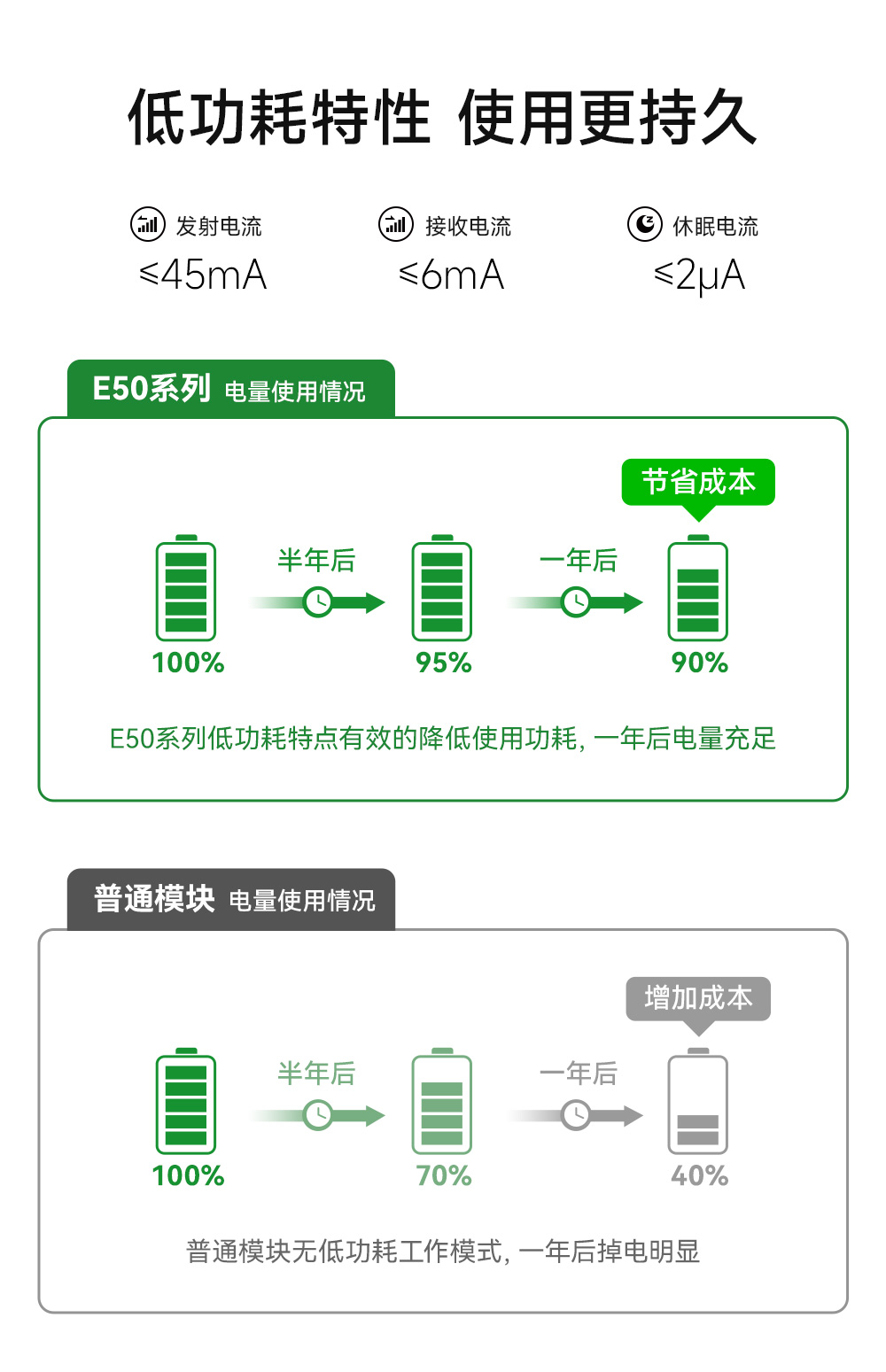

| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 電源電壓 | 2 | 3.3 | 3.8 | V | ≥3.3V可保證輸出功率，超過3.8V可能會損壞模塊 |
| 通信電平 | - | 3.3 | - | V | 使用5.0VTTL建議加電平轉換 |
| 發射電流 | 60 | 65 | 70 | mA | ≤70mA@3.3V/20dBm，瞬時功耗 |
| 接收電流 | 5 | 5.5 | 6 | mA | ≤6mA@3.3V/20dBm/EM0 |
| 休眠電流 | - | 1.8 | 2 | μA | ≤2uA@3.3V/20dBm/EM2 |
| 工作溫度 | -40 | - | 85 | ℃ | —— |
| 工作濕度 | 10 | - | 90 | % | —— |
| 儲存溫度 | -50 | - | 150 | ℃ | —— |

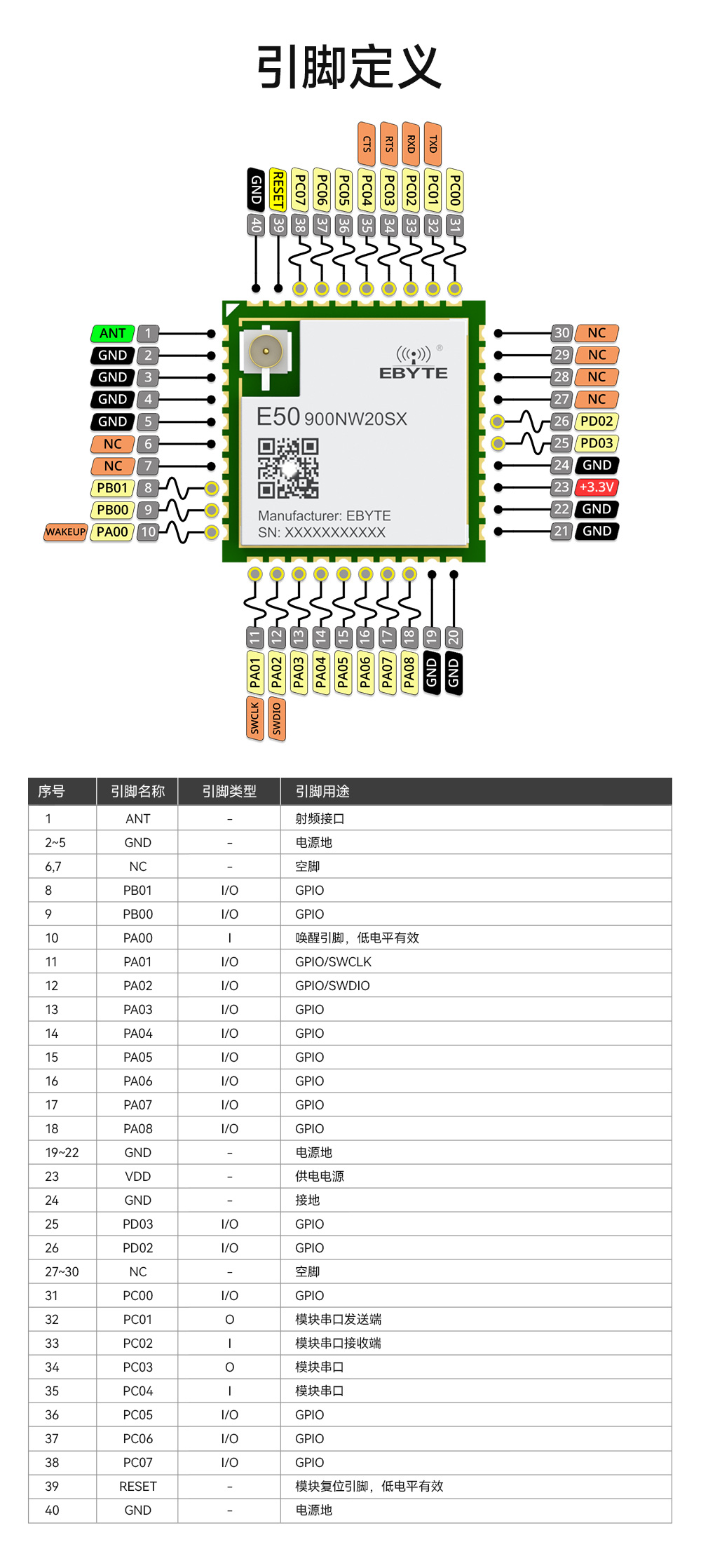

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | ANT | - | 射頻接口 |
| 2 | GND | - | 電源地 |
| 3 | GND | - | 電源地 |
| 4 | GND | - | 電源地 |
| 5 | GND | - | 電源地 |
| 6 | NC | - | 空腳 |
| 7 | NC | - | 空腳 |
| 8 | PB01 | I/O | GPIO |
| 9 | PB00 | I/O | GPIO |
| 10 | PA00 | I | 喚醒引腳，低電平有效 |
| 11 | PA01 | I/O | GPIO/SWCLK 燒錄/編程引腳 |
| 12 | PA02 | I/O | GPIO/SWDIO 燒錄/編程引腳 |
| 13 | PA03 | I/O | GPIO |
| 14 | PA04 | I/O | GPIO |
| 15 | PA05 | I/O | GPIO |
| 16 | PA06 | I/O | GPIO |
| 17 | PA07 | I/O | GPIO |
| 18 | PA08 | I/O | GPIO |
| 19 | GND | - | 電源地 |
| 20 | GND | - | 電源地 |
| 21 | GND | - | 電源地 |
| 22 | GND | - | 電源地 |
| 23 | VDD | - | 供電電源 |
| 24 | GND | - | 接地 |
| 25 | PD03 | I/O | GPIO |
| 26 | PD02 | I/O | GPIO |
| 27 | NC | - | 空腳 |
| 28 | NC | - | 空腳 |
| 29 | NC | - | 空腳 |
| 30 | NC | - | 空腳 |
| 31 | PC00 | I/O | GPIO |
| 32 | PC01 | O | 模塊串口發送端 TXD |
| 33 | PC02 | I | 模塊串口接收端 RXD |
| 34 | PC03 | O | 模塊串口 RTS，UART 配置為使用硬件流控后生效，默認為不使用硬件流控 |
| 35 | PC04 | I | 模塊串口 CTS，UART 配置為使用硬件流控后生效，默認為不使用硬件流控 |
| 36 | PC05 | I/O | GPIO |
| 37 | PC06 | I/O | GPIO |
| 38 | PC07 | I/O | GPIO |
| 39 | RESET | - | 模塊復位引腳，低電平有效 |
| 40 | GND | - | 電源地 |
| 產品說明書 |
【用戶手冊】E50-900NW20SX-Usermanual_CN |
| 開發測試 |
| 【封裝文件】Pcb_E50-900NW20SX |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方店】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率Hz | 發射功率dBm | 通信距離km | 空中速率bps | 封裝形式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E50-900NW20SX | UART | EFR32FG23 | 900M | 20 | 2.5 | 4.8/32.768/50/100k | 貼片 | 16*16*3 | 支持WM-BUS通信協議、符合EN13757和OMS組織歐盟標準 |
