前文介紹了M31-AAAX4440G型號分布式IO主機模塊和組態王通信教程的案例簡介、教程硬件準備、軟件準備、組態王軟件安裝、新建工程項目以及新建設備步驟等教程以及創建變量和界面設計教程，本文我們接著介紹M31系列分布式IO模塊與組態王通信的關聯變量教程。
1、雙擊畫布上的“圓角矩形”，會彈出動畫連接的對話框設置，點擊屬性變化中的“填充屬性”，如圖所示：

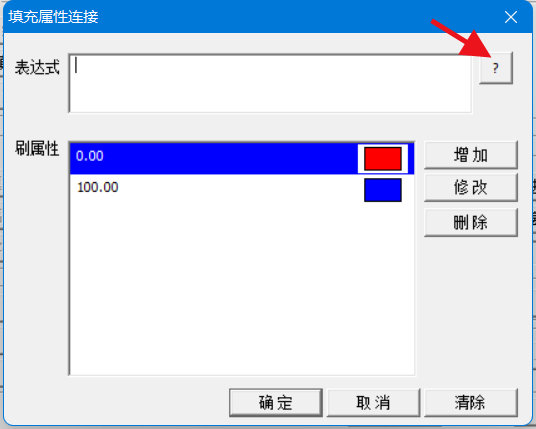

2、在彈出的填充屬性連接對話框中，在表達式處點擊“？”按鈕，如圖所示：

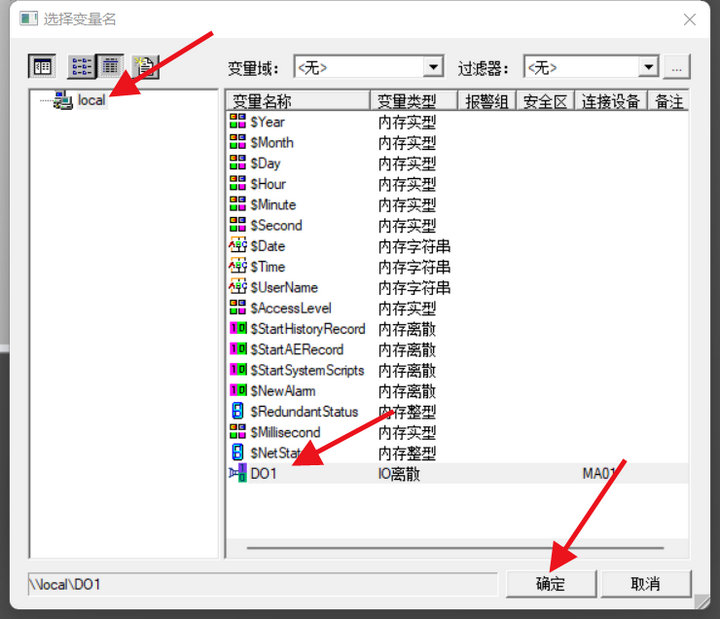

3、在彈出的選擇變量名的對話框中，點擊“local”，再點擊之前創建的變量“DO1”，最后點擊“確定”，如圖所示：

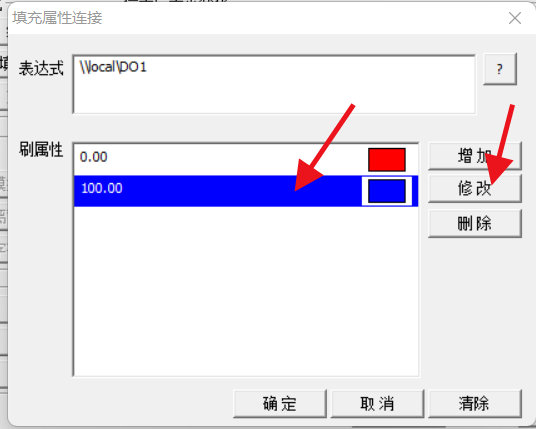

4、完成如上操作后，自動回到了填充屬性連接的對話框，然后開始修改刷屬性，先單擊藍色處，然后點擊“修改”，如圖所示：

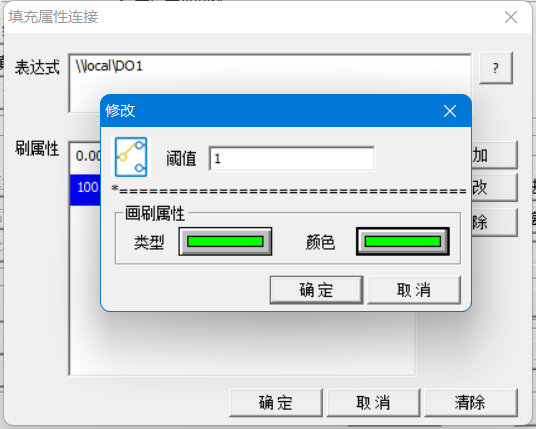

5、在彈出的修改對話框中，將閾值改為“1”，顏色改為綠色，然后點擊“確定”，如圖所示：

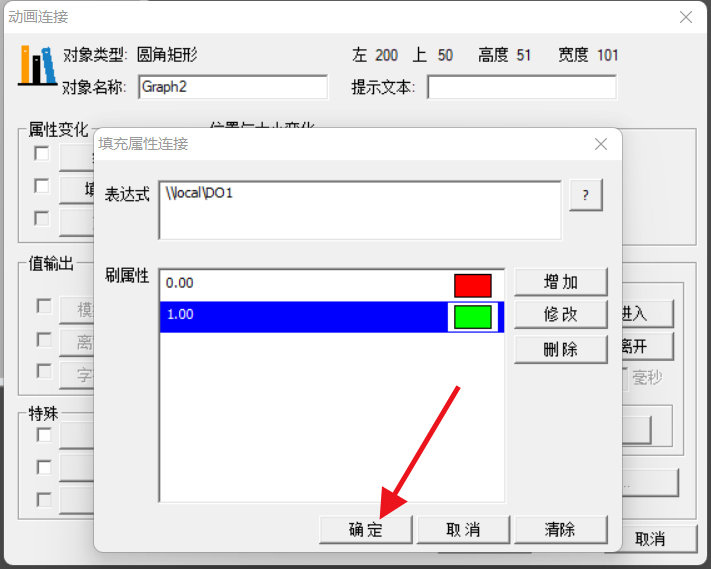

6、點擊“確定”，如圖所示：

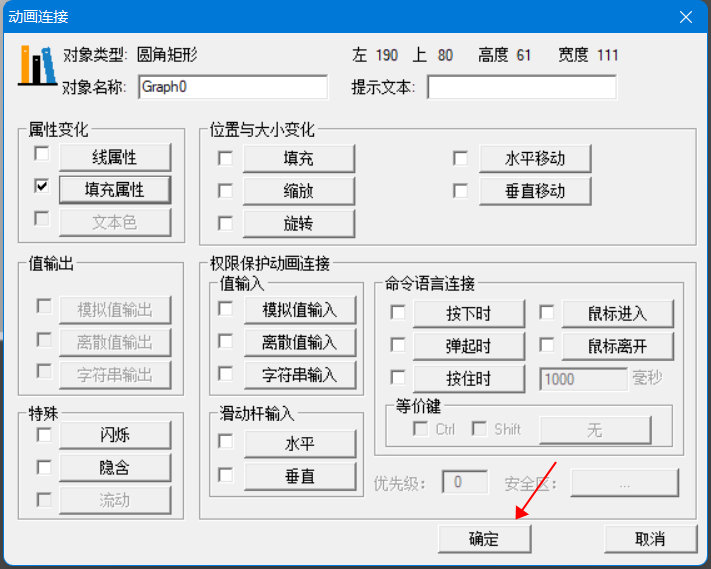

7、點擊“確定”，確定之后，我們的DO1狀態顯示的圖標就關聯好了，如圖所示：

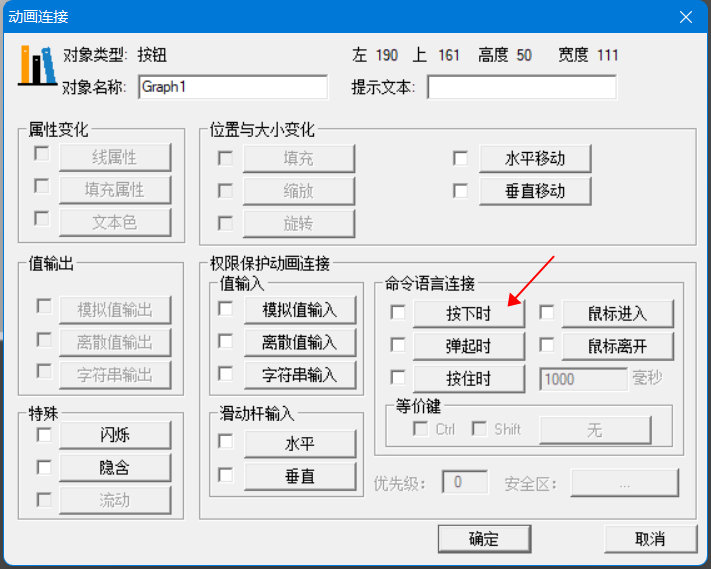

8、雙擊畫布上的第1個“按鈕”，會彈出動畫連接的對話框設置，點擊命令語言連接中的“按下時”，如圖所示：

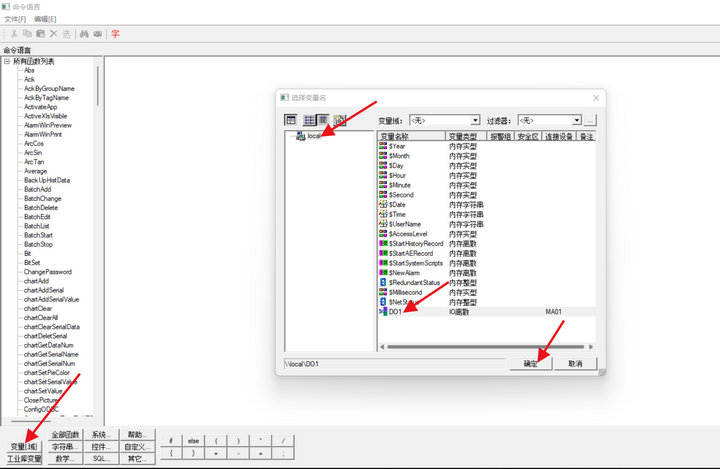

9、在彈出的命令語言對話框中，點擊“變量【域】”按鈕，然后在彈出的對話框中，點擊“local”，然后選擇變量“DO1”，最后點擊“確定”，如圖所示：

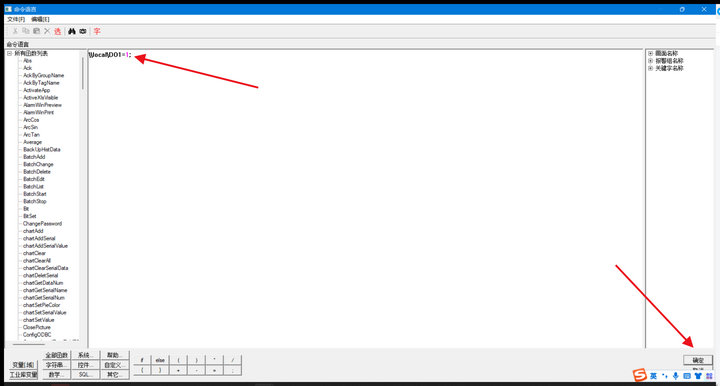

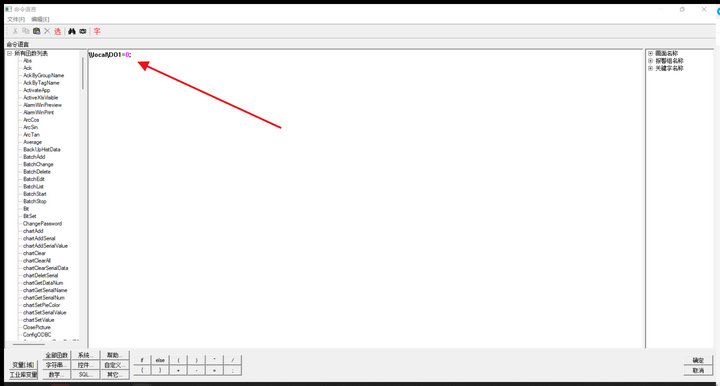

10、選擇好變量之后，就開始編寫腳本，因?yàn)槭?/span>“DO1打開”按鈕，則將“localDO1=1;”，然后點擊“確定”，如圖所示：

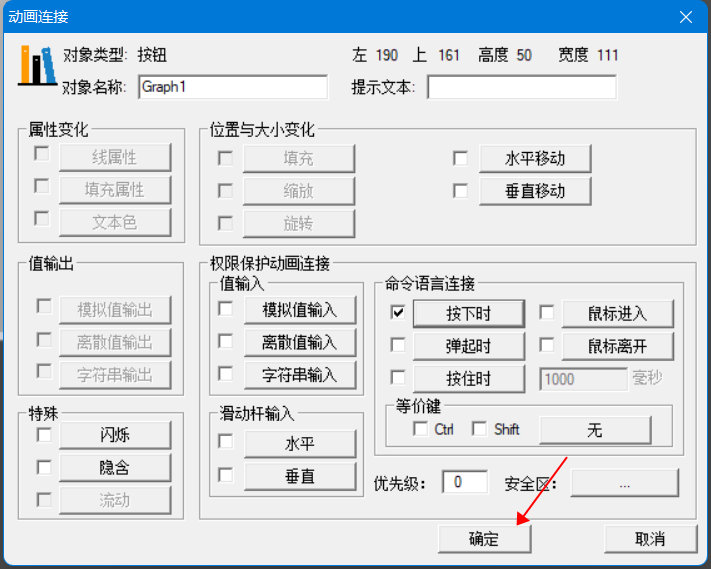

11、點擊“確定”，這樣我們就關聯好了“DO1打開”的按鈕，如圖所示：
12、如8-9-10-11步驟同樣操作“DO1關閉”按鈕，不同之處為：“localDO1=1;”應修改為“localDO1=0;”，如圖所示：

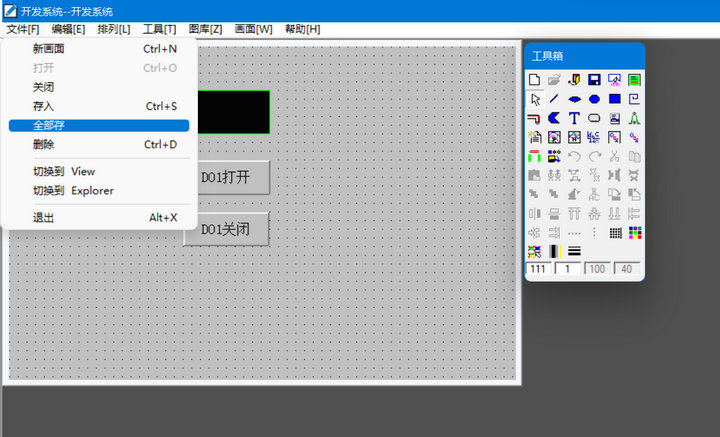

13、設置完了后，點擊“文件”，選擇“全部存”，如圖所示：
關聯變量教程步驟就到這里了，到此我們將已經完成M31系列分布式IO模塊與組態王的通信連接了，下文我們就針對M31系列分布式IO模塊與組態王的通信連接案例做通信測試的步驟詳解。
