本案例教程主要講解E860-DTU(8080-400SL)無線遠程同步遙控開關（以下簡稱同步開關）產品的接線方式以及簡單模擬1對1模式通訊的使用。
E860-DTU（8080-400SL）設備2臺；
12V直流開關電源2個；
自鎖型開關1個；
有源小燈泡1個；
天線（TX433）*2；
USB轉RS485轉換器1個；（相關產品型號：E810-RS485-U01 USB轉RS485轉換器）
通訊電纜若干；
電腦1臺；
E860-DTU（8080-400SL）配置工具，可在億佰特官網相對應位置下載；

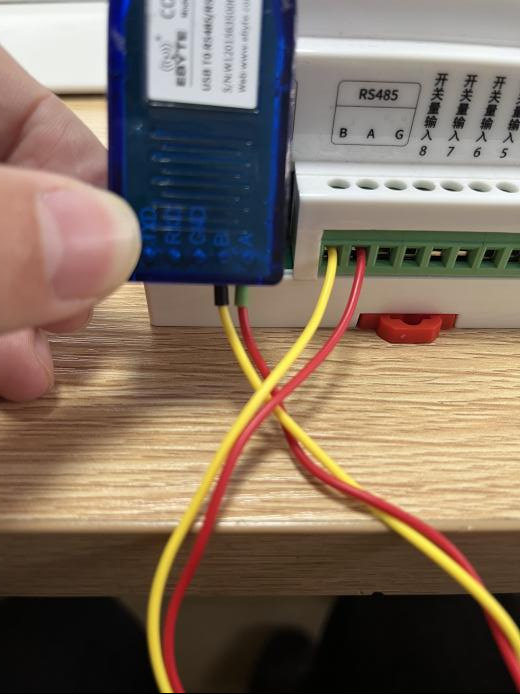

1.1、將RS485轉換器的A、B接口連接到同步開關的A、B接口，如圖所示：

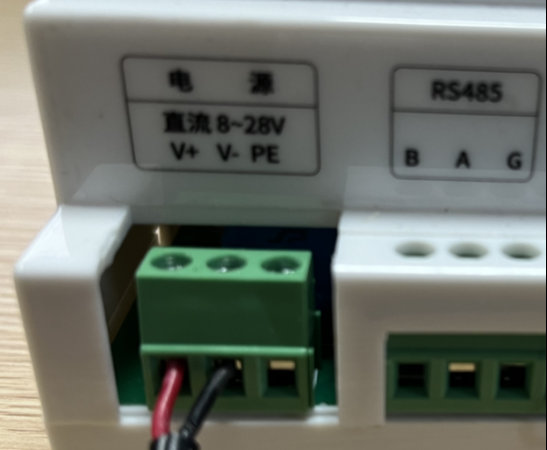

1.2、接下來將同步開關接入電源，DC8～28V的正極與同步開關直流8～28V(V+)相連，DC8～28V的負極與同步開關直流8～28V(V-)相連，如圖所示：

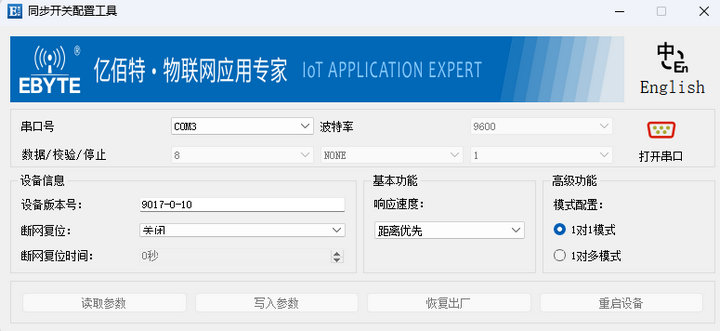

2.1、將RS485轉換器連接到電腦，并打開同步開關的配置工具，如圖所示：

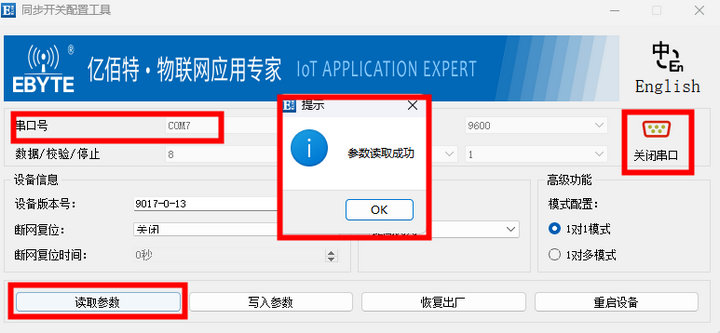

2.2、在配置工具的「串口號」中選擇對應的串口號。然后點擊「打開串口」，點擊「讀取參數」，彈出提示框，提示參數讀取成功，即表示連接成功，如圖所示：
注意：第一次使用USB轉RS485轉換器，需要安裝軟件和驅動，詳細使用方法請咨詢相關廠家。

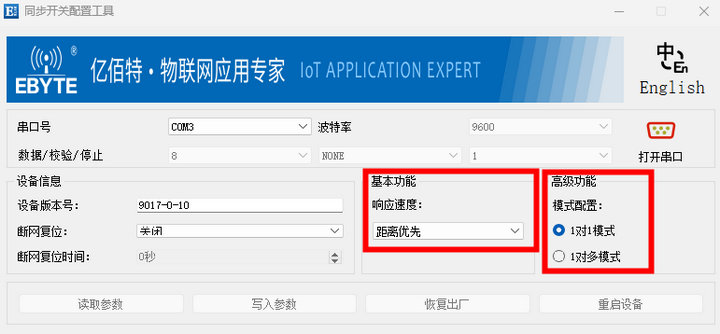

2.3、用上位機將兩臺同步開關參數配置成一致（包含基本功能和高級功能，本次演示僅演示1對1模式），如圖所示：
2.4、兩臺同步開關的撥碼開關除主機和從機需要設置成不一致外，信道、點動、自鎖、單向、雙向均需要配置成一致（之后，我們設備就有了主機和從機的區別，在單向模式時，主機只能控制從機，從機無法控制主機，切換成雙向模式即可雙向控制），如圖所示：

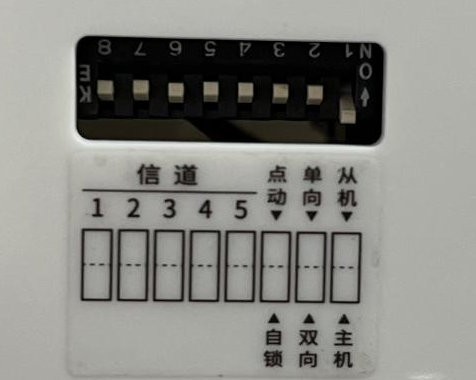

主機

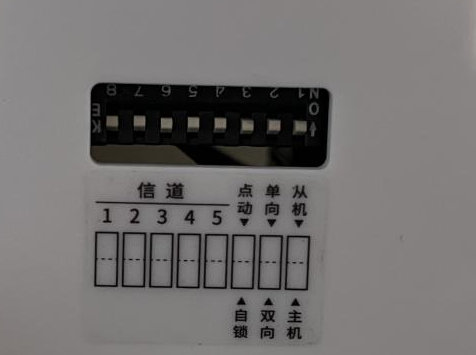

從機

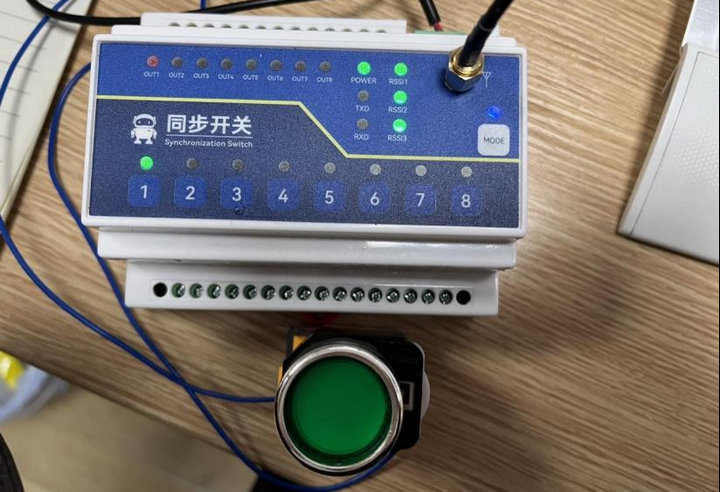

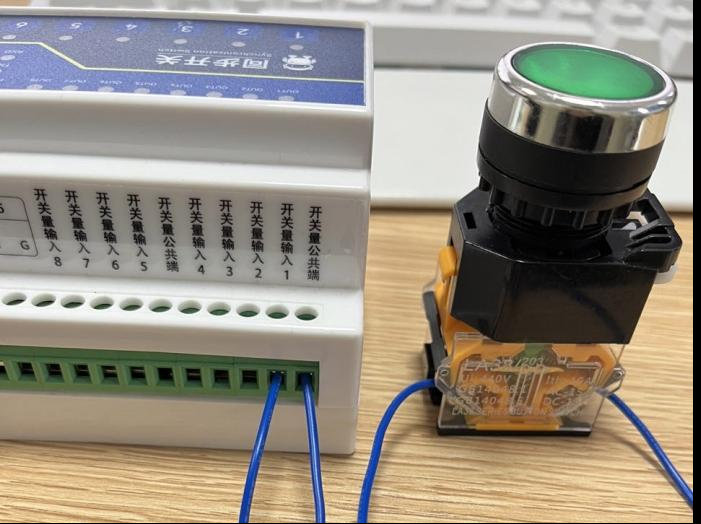

將自鎖型開關接入同步開關（模擬現場的輸入源），我們將接入開關的兩根導線分別接入同步開關主機的開關量公共端和開關量輸入1，如圖所示：

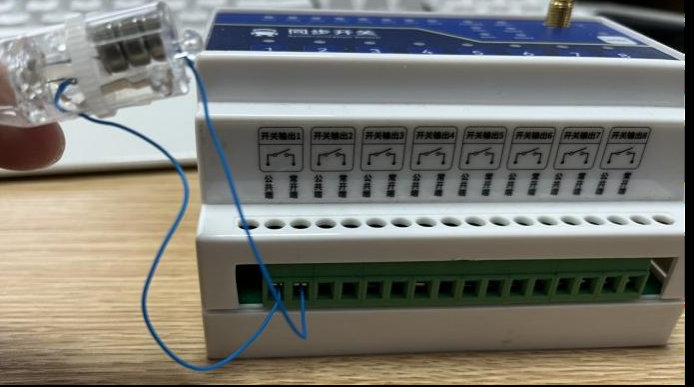

將有源小燈泡接入同步開關（模擬現場的被控制源），我們將有源小燈泡的兩根導線分別接入同步開關從機的開關量輸出1的公共端和關量輸出1的常開端，如圖所示：

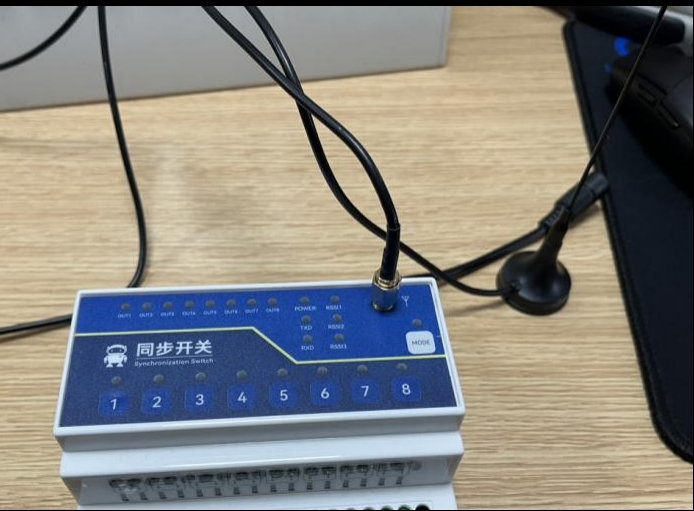

將兩臺同步開關的輸入輸出端接入相應的設備后，我們將TX433天線（可有效增大通訊距離）分別接入同步開關的主機、從機，如圖所示：

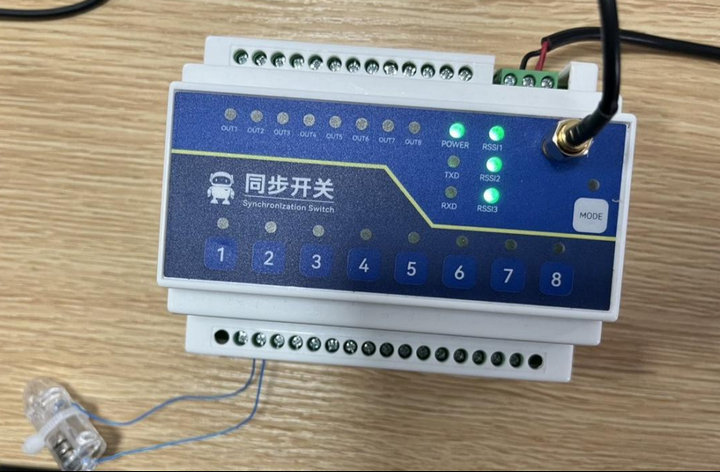

分別將兩臺同步開關設備通電，上電后POWER燈常亮，兩臺設備成功建立連接后，RSSI指示燈會亮起、RSSI指示燈亮起的越多，證明通訊環境越好，如圖所示：
注意：通訊時建議設備至少間隔2米以上，
接下來我們按下E860-DTU同步開關主機處的開關按鈕，可發現輸入1指示燈亮起，隨即同步開關從機的輸出OUT1指示燈亮起，同時從機的開關輸出1的繼電器閉合，小燈泡亮起；同時同步開關主機將會收到同步開關從機的反饋的被控制的成功的信號，同步開關主機的OUT1指示燈也亮起，如圖所示：
主機
從機
經過上述的簡單演示，我們完成了E860-DTU（8080-400SL）無線遠程遙控同步開關產品入門級配置和通信例程。此設備還可應用多處場景，如：自動化工廠控制、水泵電機控制、倉庫報警監控和噴淋灌溉等等。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多LoRa技術以及E860-DTU系列LoRa遠程同步開關產品資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
