在如今的數字化世界中，無線通信已成為我們?nèi)粘Ｉ畹暮诵牟糠?/span>，從智能手機到先進的雷達系統，無線技術的應用無處不在。而在這背后，有一個經常被忽視的關鍵組件：SAW濾波器。這種基于聲表波技術的濾波器在確保我們的通信信號清晰和準確中起著至關重要的作用。那它到底是一個怎樣神秘的東西呢？接下來我們簡單來了解一下它：
SAW（Surface Acoustic Wave）濾波器是一種利用聲表波技術實現信號濾波的設備，它基于壓電晶體的特性，通過晶體表面?zhèn)鞑サ穆暠聿▉?lái)實現信號的頻率選擇和濾波。

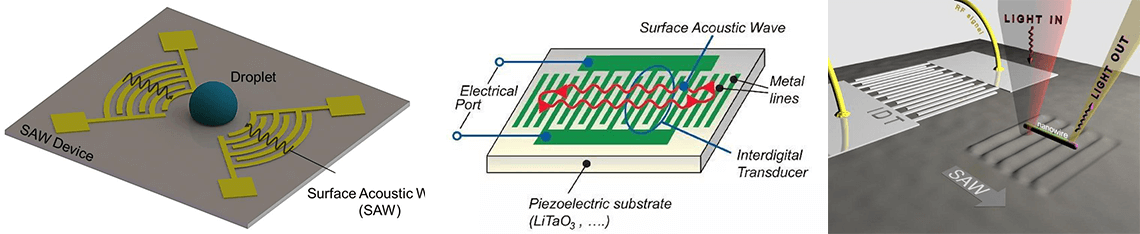

SAW濾波器示意圖
SAW濾波器的結構包括壓電晶體、電極和襯底。壓電晶體通常是石英或鋰鉭酸鋰等材料，具有壓電效應，即在施加電場或機械應力時會產生電荷分布和機械變形。電極用于施加電場和接收濾波后的信號，而襯底則提供支撐和機械耦合。

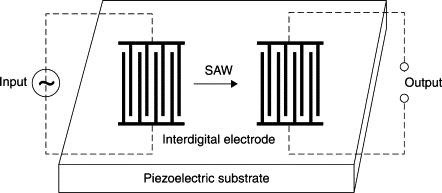

SAW濾波器材料示意圖
輸入信號：待濾波的信號通過輸入端進入SAW濾波器。
電極激勵：電極施加電場，產生聲表波。
聲表波傳播：聲表波在壓電晶體表面?zhèn)鞑?，同時與電極相互作用。
濾波效果：聲表波的傳播路徑和電極的設計使得只有特定頻率范圍的信號能夠通過濾波器，其他頻率的信號被抑制或阻塞。
輸出信號：濾波后的信號從輸出端輸出，只包含通過濾波器的特定頻率范圍內的信號。

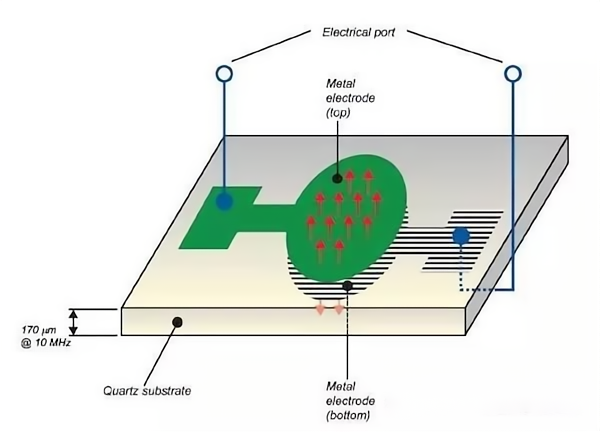

SAW濾波器工作原理示意圖
1、高品質因數：SAW濾波器具有較高的品質因數，可以實現較窄的帶通或帶阻濾波特性。
2、低插入損耗：相對于其他濾波器技術，SAW濾波器的插入損耗較低。
3、溫度穩定性：SAW濾波器具有較好的溫度穩定性，適用于在不同溫度環境下的應用。
4、小尺寸：由于利用了晶體表面進行信號傳播，SAW濾波器可以實現較小的尺寸。
5、寬帶特性：SAW技術允許設計寬頻帶的濾波器。
1、移動通信：在手機和其他無線通信設備中，SAW濾波器用于選擇性地濾除或傳遞特定的頻率帶段。
2、電視和廣播：在電視和廣播接收器中，SAW濾波器用于頻道選擇。
3、雷達和導航系統：SAW濾波器在這些系統中用于信號處理和頻率選擇。
4、制造和設計：SAW濾波器的設計和制造涉及復雜的聲學和電子模擬。因此設計師必須考慮聲波在壓電材料中的傳播特性、電極的設計和布局以及濾波器的整體性能要求。
綜上所述，SAW濾波器是現代電子和通信系統中不可或缺的組件，它們提供了一種高效、可靠和小型化的方法來實現信號的頻率選擇和濾波。盡管SAW濾波器在技術領域經常被忽視，但它們?cè)诖_保我們的通信信號清晰和準確中起著至關重要的作用。
