該案例教程適用于ME31系列無線IO模塊產品。
跟隨模式：根據用戶所配置的跟隨源（設備帶AI 采集或 DI 檢測功能時，DI 或 AI 都可作為跟隨源，否則此功能無用）改變繼電器狀態，可以多個輸出跟隨同一跟隨源輸出，簡單說就是DI 檢測到輸入，自動輸出以其為跟隨源的繼電器（如：DI 為 1，DO 閉合）。開啟跟隨模式，應同時配置跟隨源，否則默認跟隨第一路輸入。
反向跟隨模式：根據用戶所配置的跟隨源（設備帶AI 采集或 DI 檢測功能時，DI 或 AI 都可作為跟隨源，否則此功能無用）改變繼電器狀態，可以多個輸出跟隨同一跟隨源輸出，簡單說就是DI 檢測到輸入，自動輸出以其為跟隨源的繼電器（如：DI為1，DO斷開）。開啟跟隨模式，應同時配置跟隨源，否則默認跟隨第一路輸入。
此功能促成了輸入與輸出信號的智能互動，透過多種模式實現了靈活的聯動功能，從而提升系統的智能化水平和適應性。
軟件：Modbus IO配置工具；下載鏈接：http://twohalves.cn/pdf-down/3181.html
硬件：ME31-AAAX2240、USB轉RS485工具、DC 12V電源適配器、導線若干、有源小燈泡、信號發生器；
DI1-DO1跟隨模式演示：

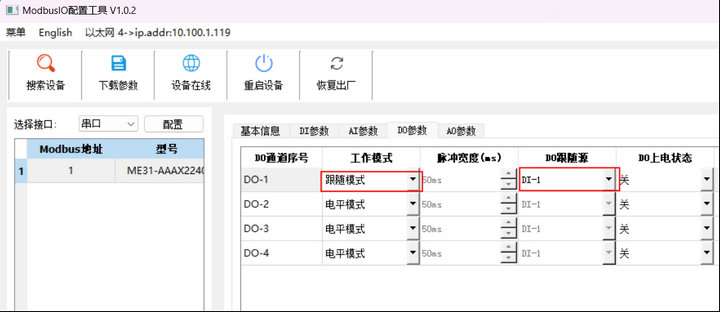

使用上位機（連接上位機的操作，就不在這里講述了，可查看手冊或操作視頻進行學習）將DO1的工作模式設置為跟隨模式，將DO跟隨源設置為DI1，如圖所示：

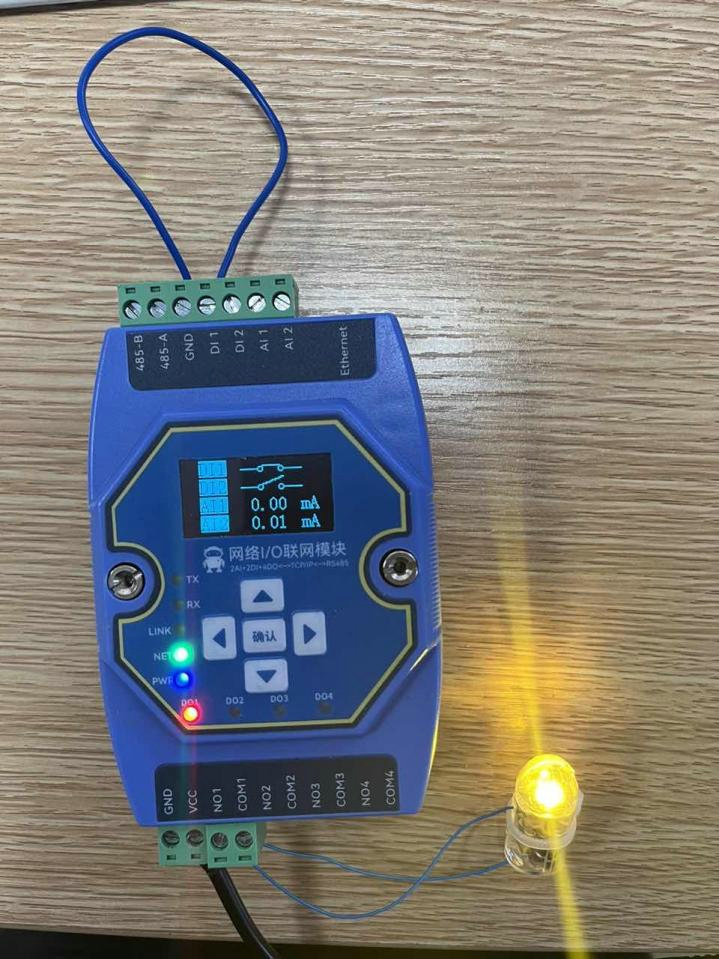

效果演示：將DI1導線接通，DI1輸入，可看到DO1閉合，小燈泡亮起，如圖所示：

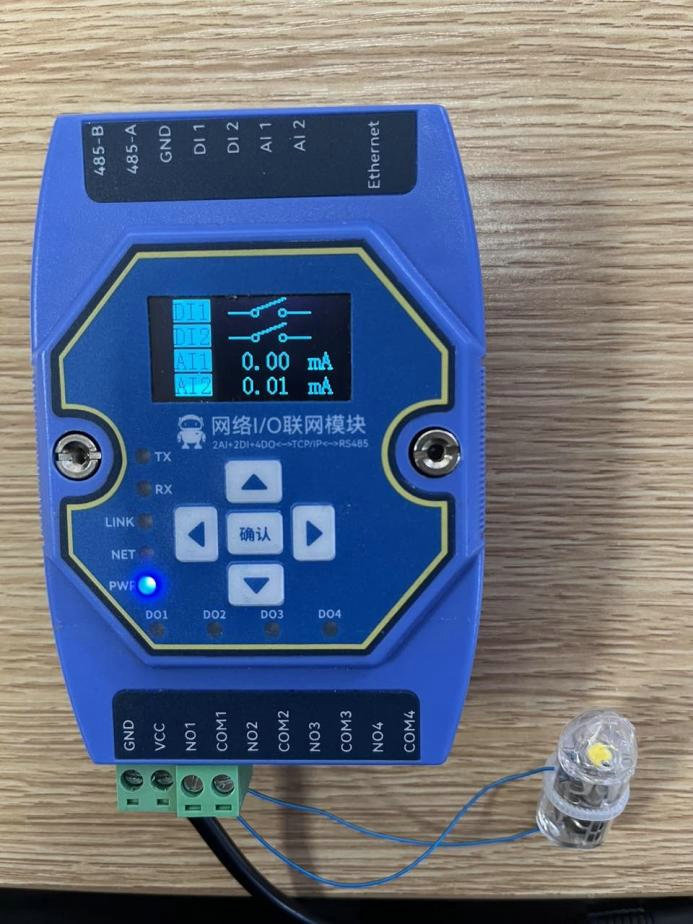

將DI1導線斷開，DI1無輸入，可看到DO1斷開，小燈泡熄滅，如圖所示：
AI1-DO1跟隨模式演示：

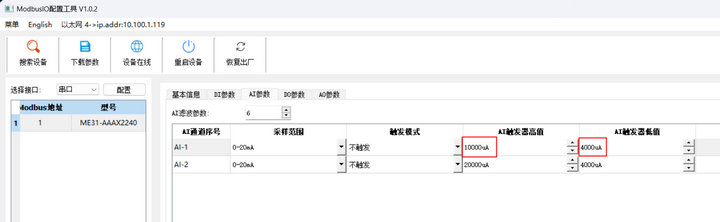

使用上位機在AI參數處將AI觸發器高值（AI輸入超過此設置值，DO閉合）設置為10000uA，AI觸發器低值設置為4000uA（AI輸入低于此設置值，DO斷開），如圖所示：

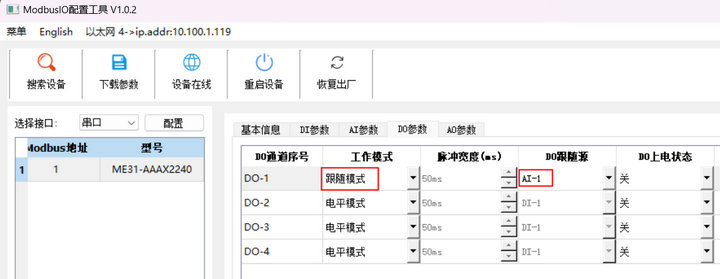

DO參數處設置DO1的工作模式為跟隨模式，將DO跟隨源設置為AI1，如圖所示：

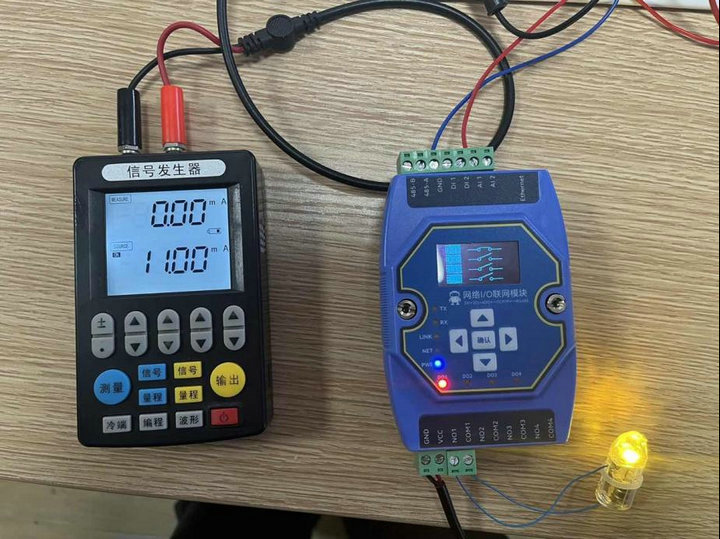

效果演示：使用信號發生器輸出11000uA，可看到DO1閉合，小燈泡亮起，如圖所示：

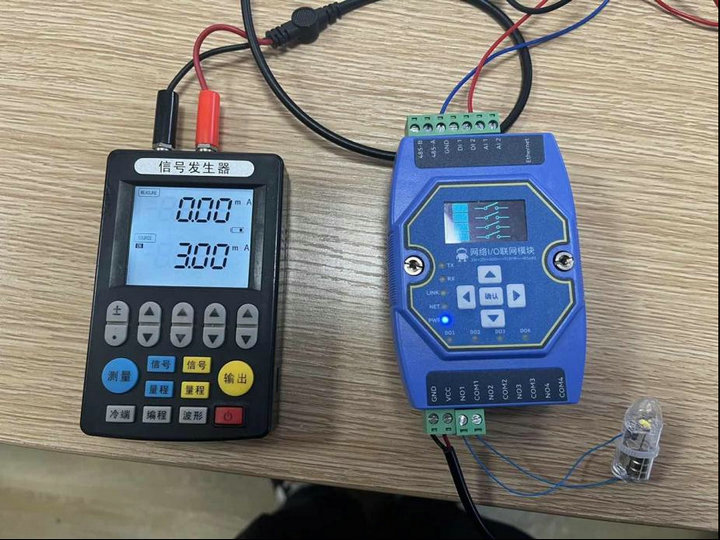

使用信號發生器輸出3000uA，可看到DO1斷開，小燈泡熄滅，如圖所示：
DI1-DO1反向跟隨模式演示：

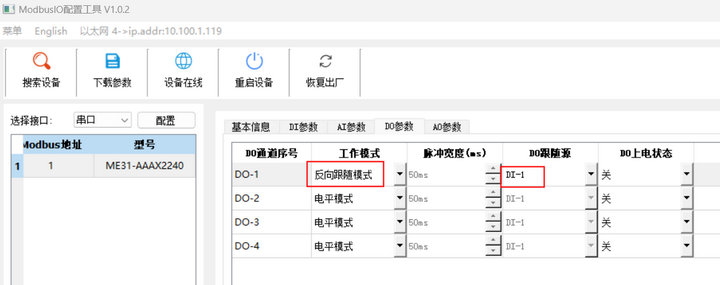

使用上位機將DO1的工作模式設置為跟隨模式，將DO跟隨源設置為DI1，如圖所示：

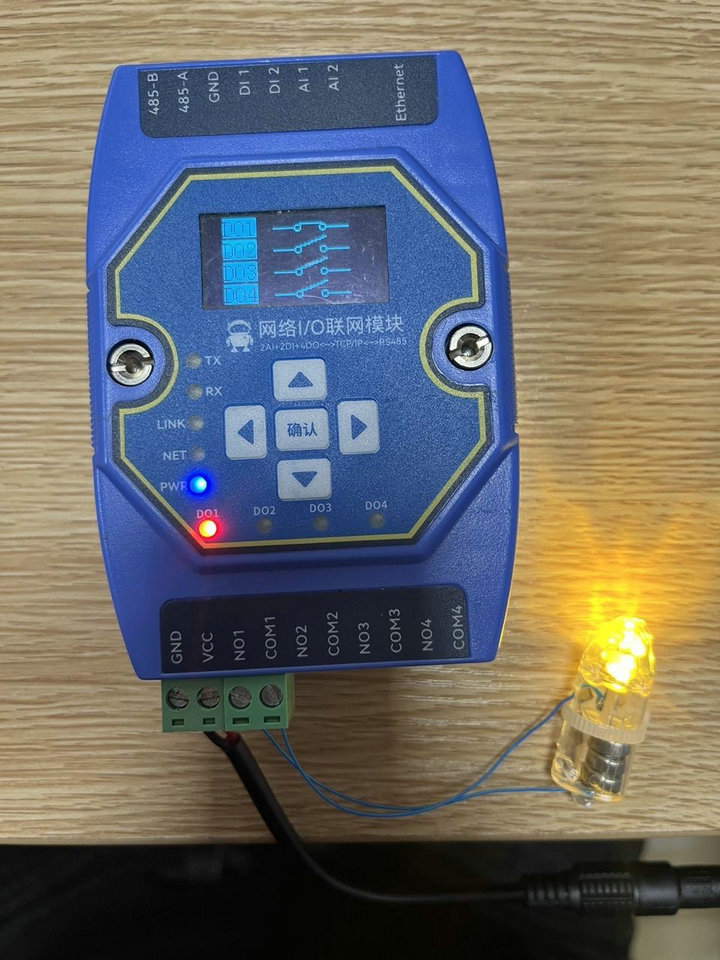

效果演示：導線未接通時，可看到DO1閉合，小燈泡亮起，如圖所示：

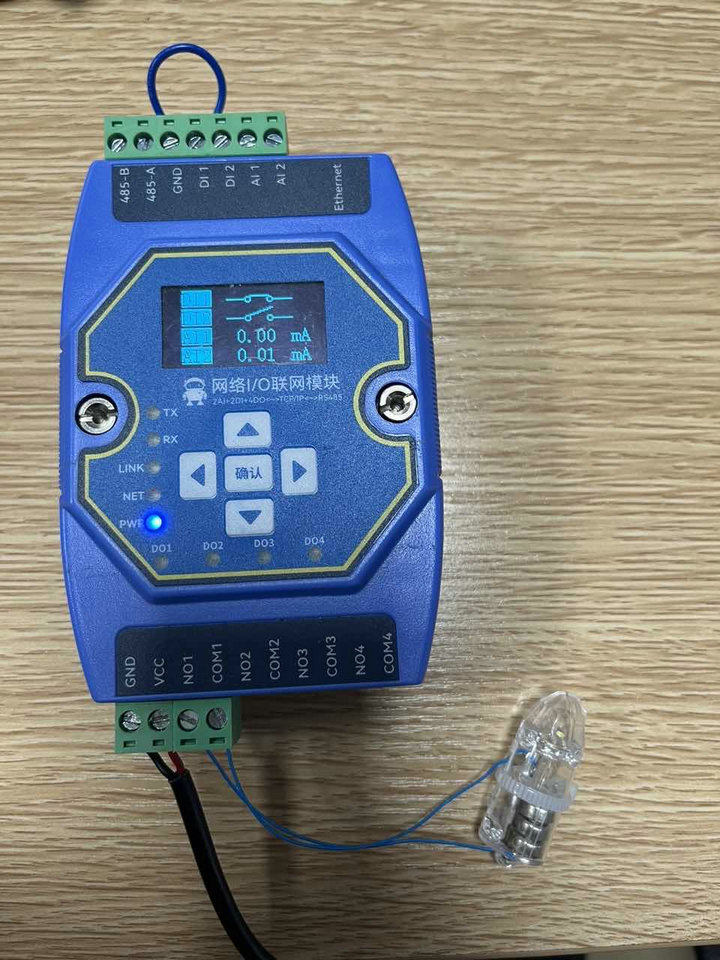

將DI1導線接通，DI1輸入，可看到DO1斷開，小燈泡熄滅，如圖所示：
AI1-DO1反向跟隨模式演示：

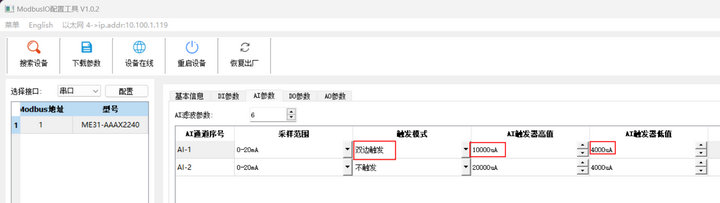

使用上位機在AI參數處將AI觸發器高值（AI輸入超過此設置值，DO斷開）設置為10000uA，AI觸發器低值設置為4000uA（AI輸入低于此設置值，DO閉合），如圖所示：

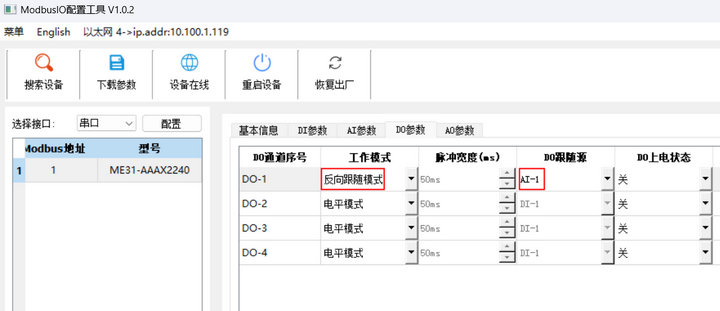

DO參數處設置DO1的工作模式為跟隨模式，將DO跟隨源設置為AI1，如圖所示：

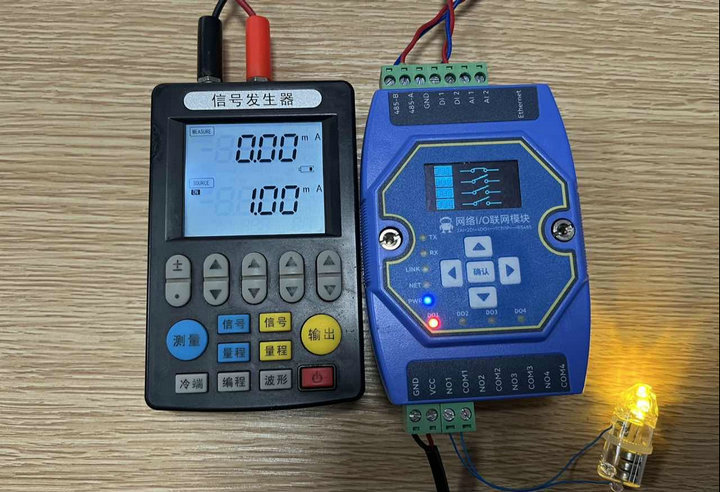

效果演示：使用信號發生器輸出1000uA，可看到DO1閉合，小燈泡亮起，如圖所示：
使用信號發生器輸出11000uA，可看到DO1斷開，小燈泡熄滅，如圖所示：
反向跟隨模式與跟隨模式性質相同，DO觸發結果相反。
至此，我們完成了跟隨模式與反向跟隨模式的功能演示。
