一、案例簡介

本案例主要講解分布式IO模塊系列設備（本次作為Modbus TCP服務器）與西門子PLC S7-200smart（以下簡稱西門子PLC，本次作為Modbus TCP客戶端）Modbus TCP參數配置連接例程，本案例分布式IO模塊以M31-AAAX4440G產品為例。

二、硬件準備

M31-AAAX4440G分布式IO主機一臺；
西門子PLC S7-200smart一臺；
24V電源兩個；
通訊電纜若干；
電腦一臺；

三、軟件準備

STEP 7-MicroWIN SMART軟件，可自行在西門子官網下載；
億佰特分布式IO配置工具上位機，可在億佰特官網相對應位置下載；

【4DI+4AI+4DO】M31-AAAX4440G主機 分布式IO模塊產品介紹：http://twohalves.cn/product/2086.html

分布式IO上位機參數配置工具下載鏈接：http://twohalves.cn/pdf-down/3256.html

四、 PLC程序準備

(一)、修改默認的Modbus地址

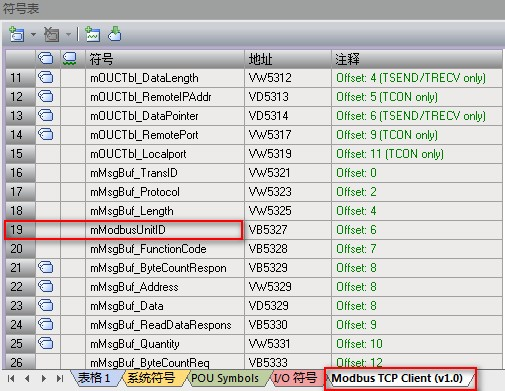

西門子S7-200 SMART 作為 Modbus TCP 客戶端與 Modbus TCP 服務器通信時，需要修改Modbus地址參數，PLC設備的mModbusUnitID默認的Modbus地址為255，需要設置成與分布式IO的一致（分布式IO模塊默認的Modbus地址為1），在Modbus TCP Client中找到mModbusUnitID，將mModbusUnitID設置為1。如圖所示：

1 分布式IO主機模塊與西門子PLC鏈接教程

(二)、配置PLC參數

1、配置分布式IO與PLC的Modbus TCP鏈接教程

本例程為Modbus TCP連接，采用網口通信的方式，因此，只需要保證分布式IO M31-AAAX4440G和西門子PLC的IP在一個網段即可（注意：特殊情況下可以不在一個網段，需要設置路由，詳詢技術支持）。

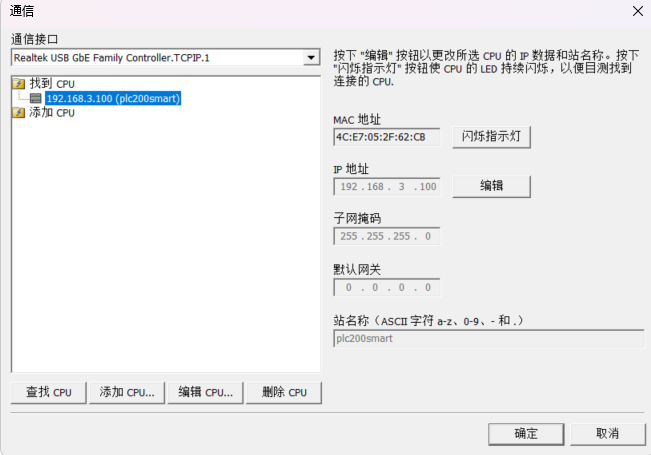

本例程西門子PLC IP地址分配（因?yàn)榉植际?/span>IO M31-AAAX4440G默認IP地址為192.168.3.7，所以我們將西門子PLC的網段也設置成了3網段，具體IP地址為192.168.3.100），如圖所示：

2 分布式IO主機模塊與西門子PLC鏈接教程

2、西門子PLC參數配置

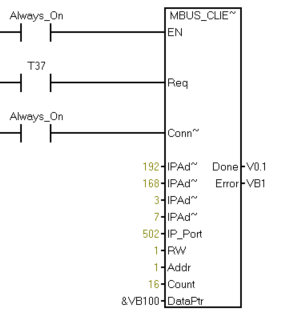

本次案例分布式IO M31-AAAX4440G作為服務器，西門子PLC作為客戶端，所以西門子網絡連接參數配置，如圖所示：

3 分布式IO主機模塊與西門子PLC鏈接教程

程序注釋：

Connect，不通過指令斷開

IPAddr1-4參數填寫服務器的IP地址，192.168.3.7

IP_Port填寫服務器的端口號

RW=1設置模式為讀寫參數模式，RW=0為讀模式

Addr，表示寄存器數據地址，這個以實際操作的寄存器地址填寫

Count，表示Addr寄存器數據地址連接的數量，這個以實際操作的寄存器地址數量填寫

DataPtr，表示通信讀取過來的數據放置&VB100開始的區域，長度由Count決定

3、DI數字量輸入連接參數：

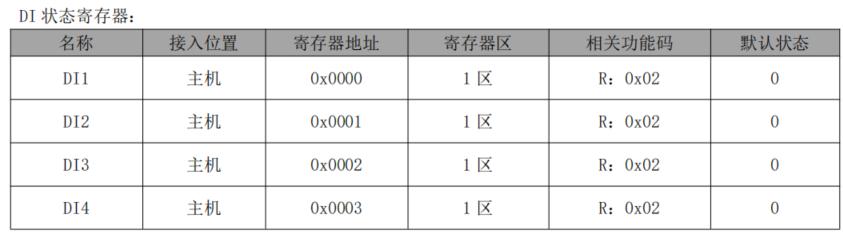

查看分布式IO產品手冊可知，DI數字量輸入寄存器如下：

4 分布式IO主機模塊與西門子PLC鏈接教程

程序Addr處填寫10001（轉換為10進制后，寄存器起始地址需要+1操作）,Count處填寫4。

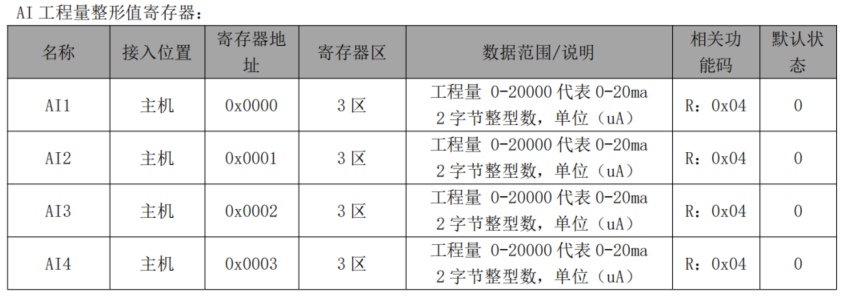

4、AI模擬量輸入連接參數：

5 分布式IO主機模塊與西門子PLC鏈接教程

程序Addr處填寫30001（轉換為10進制后，寄存器起始地址需要+1操作）,Count處填寫4。

6 分布式IO主機模塊與西門子PLC鏈接教程

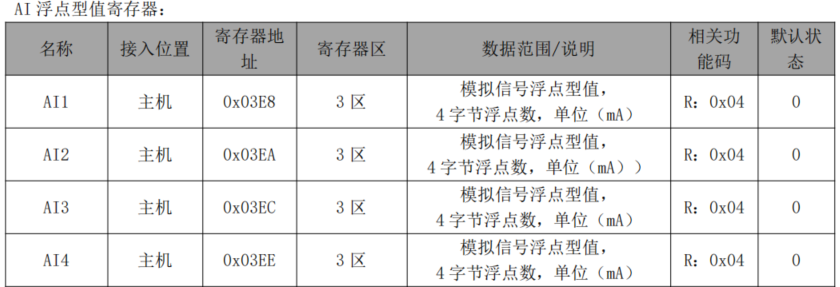

程序Addr處填寫31001（轉換為10進制后，寄存器起始地址需要+1操作）,Count處填寫8（浮點型值，連續兩個寄存器地址為1個AI通道）。

5、DO數字量輸出連接參數：

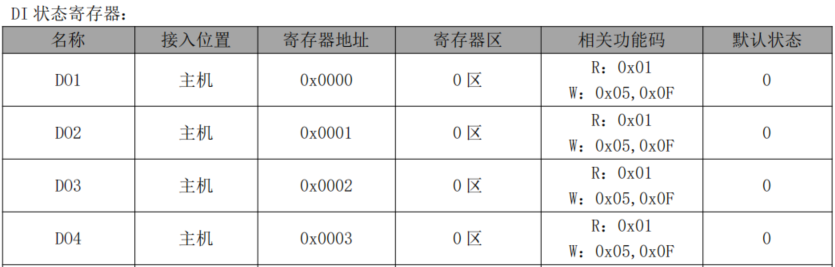

查看M31-AAAX4440G產品手冊可知，DO數字量輸出寄存器如下：

7 分布式IO主機模塊與西門子PLC鏈接教程

程序Addr處填寫1（轉換為10進制后，寄存器起始地址需要+1操作）,Count處填寫4。

五、分布式IO M31-AAAX4440G參數配置準備

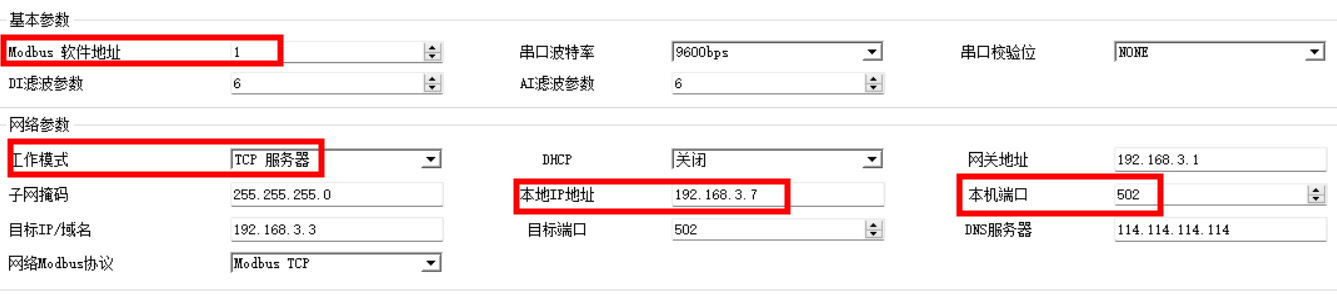

可使用億佰特分布式IO配置工具上位機配置M31-AAAX4440G的基本參數和網絡參數，本次采用設備默認參數：Modbus地址：1，工作模式：TCP 服務器，本機IP地址：192.168.3.7，本機端口：502。如圖所示：

8 分布式IO主機模塊與西門子PLC鏈接教程
