一般儀器儀表的信號電流都為4-20mA，指最小電流為4mA,最大電流為20mA 。傳輸信號時候，要考慮到導線上也有電阻，如果用電壓傳輸則會在導線的產生一定的壓降，那接收端的信號就會產生一定的誤差了。所以使用電流信號作為變送器的標準傳輸。
成都億佰特電子科技有限公司的E820-DTU(2I2-433L)是一款支持模擬量跟隨、控制采集的遠程控制產品，控制采集模式下支持無線Modbus RTU協議。
支持2路模擬量輸入，默認電流檢測；
支持2路模擬量輸出，默認電流輸出；
支持模擬量數據通過433MHz無線遠程傳輸；
支持模擬量跟隨以及控制采集。
那么為什么選擇4-20mA而不是0-20mA，有如下幾點原因：
電流信號的抗干擾能力更好，傳輸距離較遠。
接150Ω采樣電阻，很容易得到0.6-3V信號。
電流小可以直接使用采樣電阻，功耗小，簡化了采樣電路
用來檢測線路開路的，如果0是最小，那么開路故障就檢測不到了。
簡單仿真了一個4-20mA轉換為0.6V-3V的轉換電路。

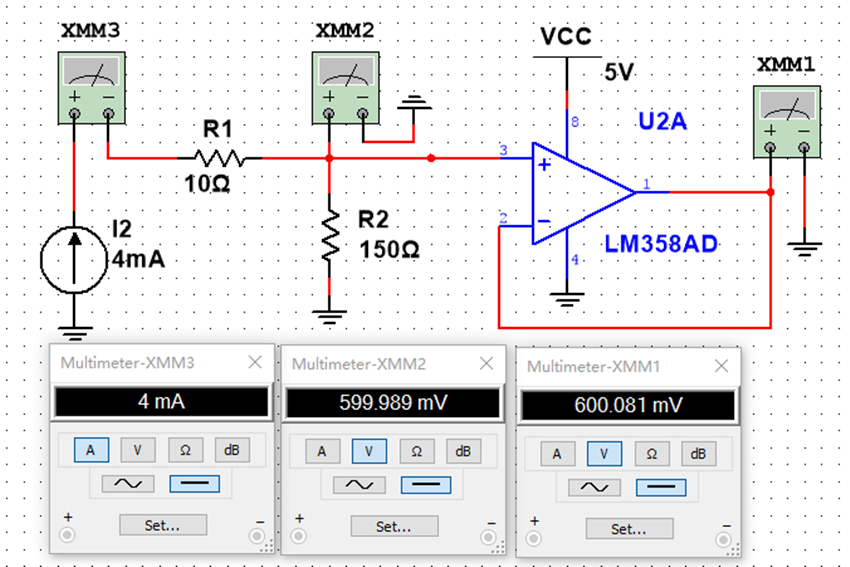

圖一：4mA輸入
圖二：10mA輸入

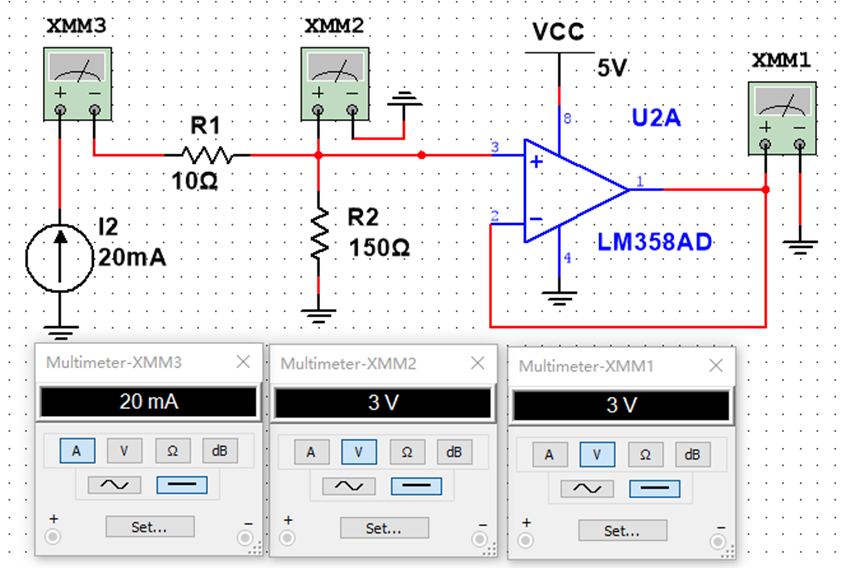

圖三：20mA輸入
那么我們實際如何來采集4-20mA的電流，首先我們可以把電流信號轉換為電壓信號，然后經過單片機的12位ADC轉換，結果是把0~VCC的值轉換成了0~4096。如果VCC是3V，我們可以再利用等比公式，把0~4095轉換成0~3V的電壓值，最后把電壓轉換為電流值。這就是我們所采集的最終電流了。
