EWD95M-xxxNW22(xxx)系列微型導軌DTU是一款基于LoRa擴頻技術的無線串口LoRa MESH組網的無線數傳電臺，該系列LoRa MESH組網數傳電臺最大輸出功率為22dBm，采用433MHz、868MHz、915MHz工作頻段，RS232和RS485接口，最高空中速率可達62.5K，最大支持波特率460800bps。該微型數傳電臺具有去中心化、自路由、網絡自愈、多級路由等功能特點，適用于智能家居以及工業傳感器、無線報警安全系統、樓宇自動化解決方案、智慧農業等應用場景。
相關產品型號：
EWD95M-400NW22(485)系列433頻段微型數傳電臺：http://twohalves.cn/product/2407.html
EWD95M-900NW22(485)系列868、915頻段微型數傳電臺：http://twohalves.cn/product/2408.html
除EWD95M系列LoRa MESH組網數傳電臺模塊基礎通訊之外，該系列微型導軌DTU還支持遠程配置功能。由于遠程配置可以更改整個網絡的基本通訊參數，故需要謹慎使用，避免某些節點的重要參數被更改而無法與之前網絡進行正常的通訊。
遠程配置下可分為單點配置和廣播配置兩種。在兩種配置模式下，都會延遲一定時間后再執行指令，目的是為了保持當前參數繼續將數據轉發到下一級模塊，以保證數據能傳輸?shù)秸麄€網絡范圍中再生效。
在單點配置下也需要提前建立路由，當目標接收模塊接收到正確的AT 指令，會通過射頻返回“+OK”或者“+FAIL”指示模塊執行結果。在廣播配置下也依然和基礎廣播通訊一樣，所有接收到數據的模塊都會進行一次數據轉發，保證整個網絡中的模塊都能接收到此條指令，但廣播配置下不會有射頻數據響應。
正常的基礎通訊默認采用的目標端口為端口1，對應的功能是將用戶發送的數據直接通過串口輸出，并添加額外信息幀頭。而遠程配置采用的目標端口為端口 14，對應的功能是將用戶發送的遠程配置指令進行解析，并延時一段時間后再執行或響應。遠程配置指令需要額外加上“++”以便和本地配置進行區分，遠程配置完成之后應該及時將目標端口恢復為端口 1，避免影響下次的基礎通訊。
不同空速下的延遲時間不同，具體延遲時間如下（一個路由建立超時時間）：
62.5K 空速下指令延時執行時間約 2.5 秒，
21.875K 空速下指令延時執行時間約 5 秒，
7K 空速下指令延時執行時間約 15 秒。
遠程單點配置基本操作步驟如下所示：
第一步：模塊 A 使用“AT+DST_ADDR=26034,0”指令將目標地址配置為模塊 B 的地址；
第二步：模塊 A 使用“AT+OPTION=1,0”指令將通訊方式改為單播模式（Unicast）；
第三步：模塊 A 使用“AT+DST_PORT=14,0”指令將目標端口修改為遠程解析 AT 指令功能；
第四步：模塊 A 發送 AT 指令“++AT+PANID=4660,0”。發送成功 會返回 SUCCESS;
第五步：模塊 B 接收到指令后，等待一個 路由建立超時時間 后會通過串口輸出對應指令的執行結果，并通過射頻回應“+OK:” 或者“+FAIL:”，并會將當前的模塊參數通過射頻發送，發送成功 會返回 SUCCESS；
第六步：模塊 A 接收到了來自模塊 B 回應的模塊信息，并通過通過串口輸出。

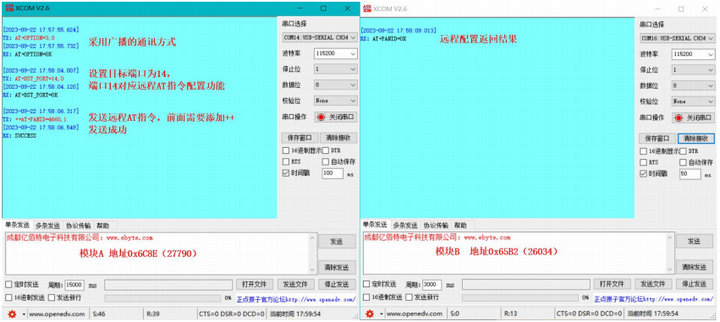

遠程廣播配置基本操作步驟如下所示：
第一步：模塊 A 使用“AT+OPTION=3,0”指令將通訊方式改為廣播模式（Broadcast）；
第二步：模塊 A 使用“AT+DST_PORT=14,0”指令將目標端口修改為遠程解析 AT 指令功能；
第三步：模塊 A 發送 AT 指令“++AT+PANID=4660,0”。發送成功 會返回 SUCCESS;
第四步：模塊 B 接收到指令之后，等待一個 路由建立超時時間 后會通過串口輸出對應指令的執行結果。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多無線數傳電臺產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
