在我們?nèi)粘ｋ娐吩O計中，保證地的完整性和各種地之間的連接是非常重要的，如果接地沒有處理好，會產生電勢差，從而產生電流，影響電路正常工作，常用的接地方法我們有單點接地、多點接地和混合接地三種。下面為大家講解單點接地、多點接地和混合接地這三種接地方法。

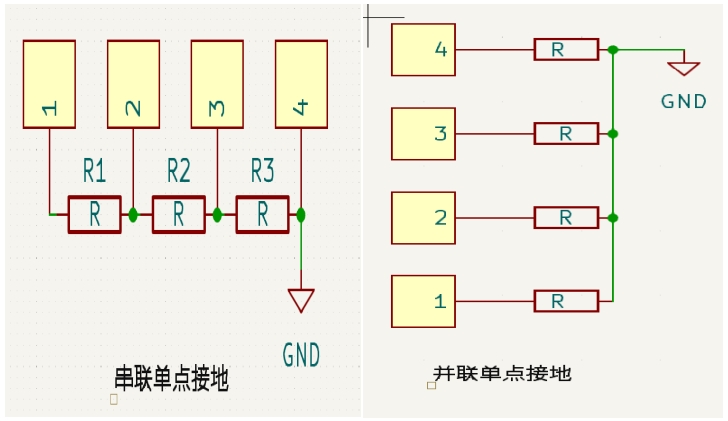

單點接地，是指所有電路的地線接到公共地線的同一點，這種接地的形式可以分為串聯單點接地和并聯單點接地。
單點接地的優點：單點接地的優勢在于減少了地環路的復雜性，使得電路相對簡單。
單點接地的缺點：單點接地過長地線可能導致地線阻抗增大，影響電路的性能，特別是是一些高頻電路中。
單點接地的應用：單點接地適用于一些低頻電路，也是我們常用的接地方法，它可以防止兩點接地產生共地阻抗性電路耦合，需要注意的是其地線長度是不能夠超過0.05。

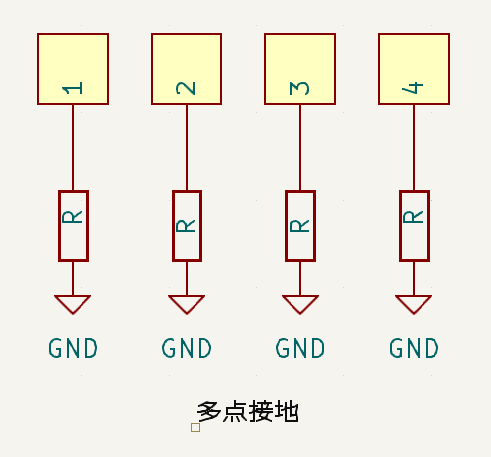

多點接地，是指電路中所有的電路地線就近接地，以便使接地線長度盡可能的短，一減小地線上產生的感抗。
多點接地的優點：使得電路地線減短，從而減小電感和高頻駐波的現象。
多點接地的缺點：當電路中頻率超過10MHz的時候，電路中可能會導致低電平信號之間耦合干擾。
多點接地的應用：在高頻電路和數字電路中，我們會經常采用多點接地的方式，這樣我們每個電路就能很近的接入地線面。

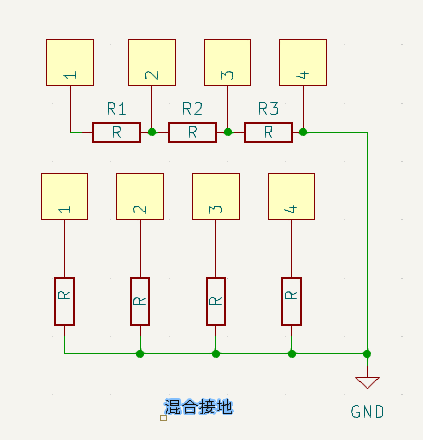

混合接地，在地線系統內使用電感、電容連接，利用電感、電容器件在不同頻率下有不同阻抗的特性，使地線系統在不同的頻率具有不同的接地結構。
混合接地的優點：混合接地既包含了單點接地的特性，又包含了多點接地的特性。
混合接地的缺點：比較復雜。
混合接地的應用：
低頻單點—高頻多點混合接地：
低頻：電容的阻抗大—單點接地
高頻：電容的阻抗小—多點接地
低頻多點—高頻多點混合接地：
低頻：電感的阻抗小—多點接地
高頻：電感的阻抗大—單點接地
綜上所述，根據實際應用，在一些低頻電路（工作頻率低于1MHz）中，單點接地是一個常見的做法，因為它可以防止兩點接地產生的共地阻抗性電路耦合。但在高頻電路（工作頻率高于30MHz）中，由于接地引線的感抗會隨頻率和長度成正比，多點接地成為更優的選擇，因為它可以減少共地阻抗的產生，降低電磁干擾的風險。此外，對于工作頻率介于1至30MHz之間的電路，可以采用混合接地的方式，根據接地線的長度和信號波長來決定是否采用單點接地或多點接地，當然在一一些復雜的電路中，既包含了數字電路，模擬電路，和一些功率發射器中，我們還需要考慮地之間的連接器件，比如電容連接，電感連接，磁珠連接等一些器件。
