接觸器（Contactor）是一種利用電磁原理控制電路的自動開關裝置，通過小電流（線圈通電產生磁場）驅動機械觸點動作，實現大電流主電路的通斷。Contactor接觸器核心結構包括電磁系統（線圈、鐵芯）、觸點系統（主觸點承載大電流，輔助觸點用于控制回路）和滅弧裝置（消除電?。?。接觸器適用于電動機啟停、照明控制、工業設備電源管理等場景，接觸器具有安全可靠、頻繁操作能力強、隔離高低壓電路等特點，是自動化控制系統中關鍵的執行元件。

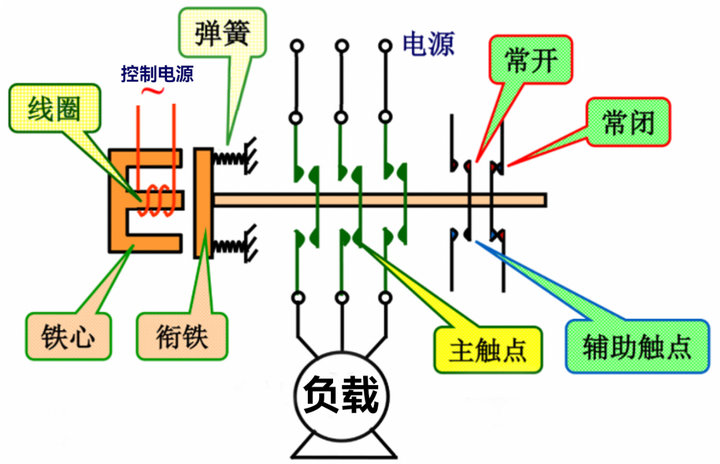

1、接觸器線圈：通電后產生磁場。
2、接觸器鐵芯：增強磁場，吸引銜鐵。
3、接觸器銜鐵：在磁場作用下移動，帶動觸點動作。
4、接觸器主觸點：承擔主電路的通斷，通常為3對常開觸點，用于連接電機或電源。
5、接觸器輔助觸點：用于控制回路（小電流），實現自鎖、聯鎖或信號反饋。

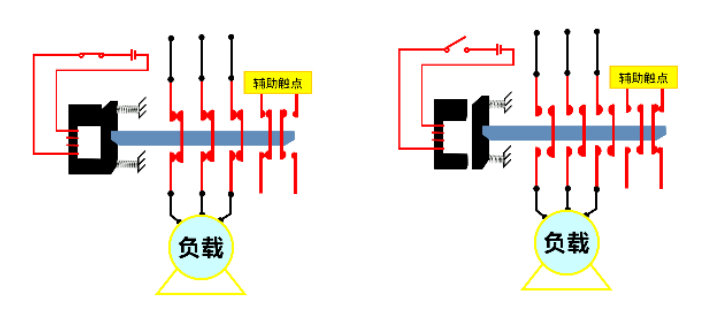

1、接觸器線圈通電：當控制電路中的線圈通電時，線圈產生磁場，吸引鐵芯（銜鐵）移動。銜鐵帶動觸點系統動作，使主觸點閉合，接通主電路。
2、接觸器主電路接通：主觸點閉合后，主電路中的電流通過接觸器流動，驅動負載（如電動機）工作。
3、接觸器線圈斷電：當控制電路中的線圈斷電時，磁場消失，銜鐵在彈簧的作用下復位。主觸點斷開，主電路被切斷，負載停止工作。
4、接觸器滅?。涸谟|點斷開時，可能會產生電弧。滅弧裝置（如滅弧柵、滅弧罩）用于快速熄滅電弧，防止觸點燒毀。

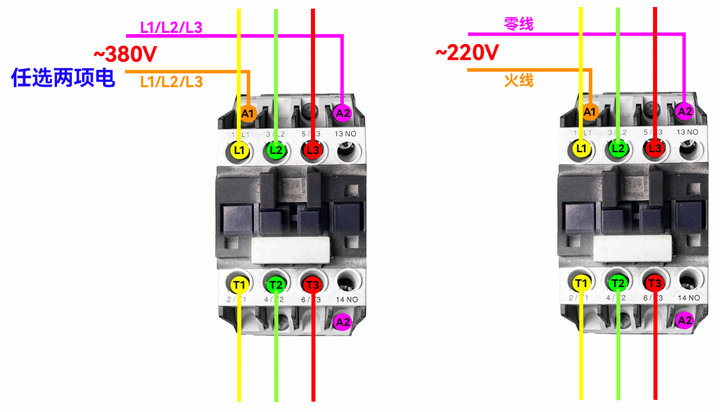

實際使用中，控制線圈可能有各種不同的類型，這里我們舉兩個常見的電壓380V接觸器（接兩相線）與220V接觸器（接一相線和零線），具體取決于接觸器的設計。這里只是演示接線方法，具體的使用請詳細參考接觸器手冊。
380V接觸器的用途：通常用于三相電路中，需要接入三相電源（L1、L2、L3）。
380V接觸器主觸點接線：三相電源（L1、L2、L3）接入接觸器的主觸點輸入端，輸出端接負載（如電機）。
380V接觸器控制線圈接線：控制線圈的電壓可以是380V（接兩相線）或220V（接一相線和零線）。
220V接觸器用途：用于單相電路中，需要接入單相電源（L和N）。
220V接觸器主觸點接線：單相電源（L）接入接觸器的主觸點輸入端，輸出端接負載。
220V接觸器控制線圈接線：控制線圈的電壓通常為220V（接相線和零線）。
