電子電路設計中，常用的濾波器主要分為高通濾波器、低通濾波器、帶阻濾波器、帶通濾波器，而這四種濾波器又統稱為有源濾波器。下面單獨談一下這個高通濾波器的工作原理與運用。

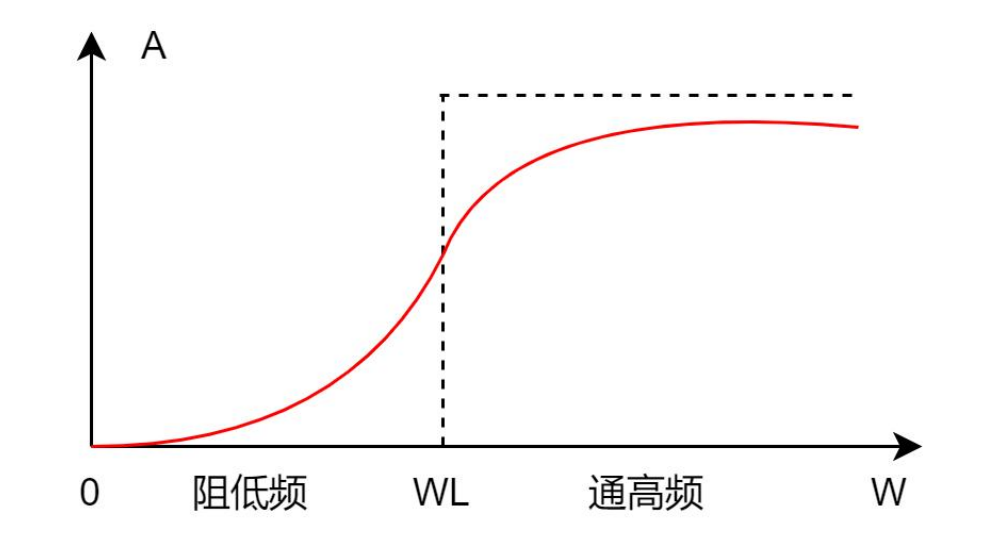

高通濾波器的特性：允許通過高頻信號，衰減低頻信號。如下圖所示，當信號處于低頻段的時候幅頻特性如下：

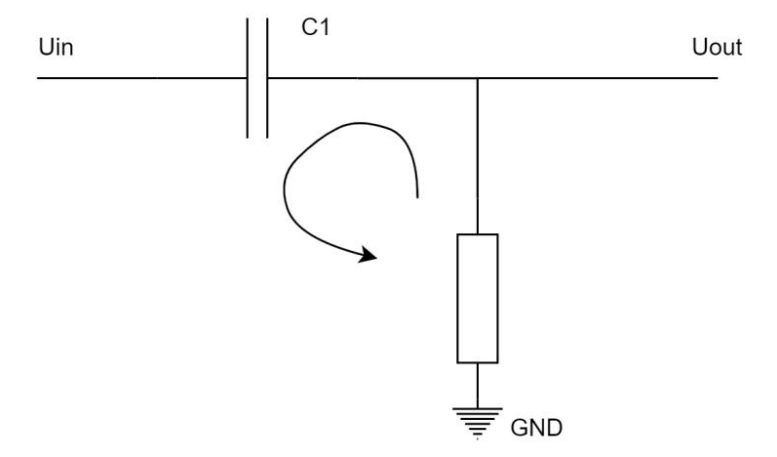

高通濾波器的原理解釋完之后，我們再看下面的微分電路：
同之前分析低通濾波器一樣，如圖分析上面的微分電路，學習電路知識的我們知道，于積分電路而言，時間常數T 是大于輸入信號的脈沖寬度的；反之，對于微分電路，時間常數T是遠遠小于輸入信號寬度的。

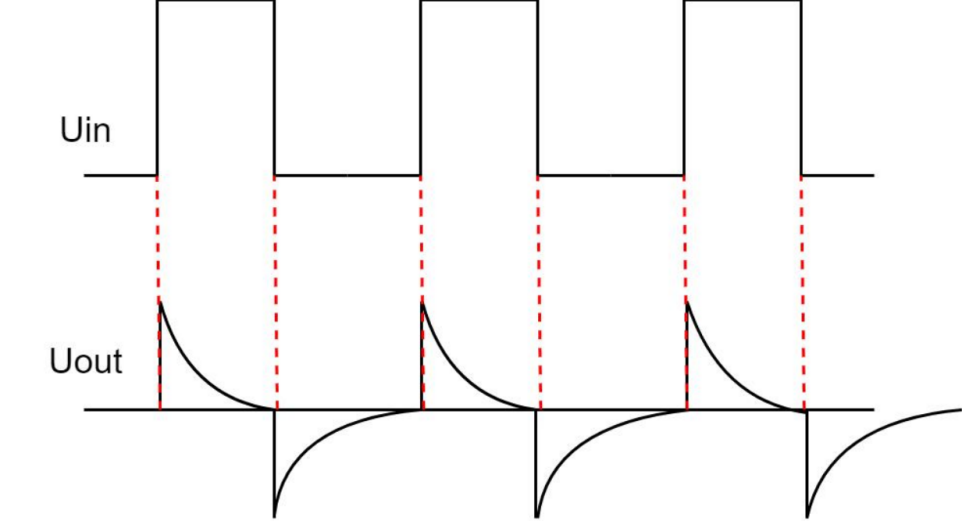

從電路分析，當一個輸入信號沖出瞬間，由于電容兩端電壓不能突變，此時就可以把電容看成一個短路，流過的脈沖全部留到了電阻上，電阻的電壓也就變得最大，但是對于微分電路來說，因?yàn)闀r(shí)間常數遠小于輸入信號的脈沖寬度，所以很快電容就開始充電，由于電容兩端的電壓不能馬上突變，所以電容還在充電，這時候電容充電滿了，充滿之后，電容就成了開路狀態（同時Uout 也是 0），也就是斷開了輸入，這時輸入脈沖就會斷開消失，而變成開路的結果就是沒有電流流過電阻，電阻上面就沒有電壓，就是相當于輸入端接地。
觀察電壓的輸入極性，左邊是正右邊是負，那么這個時候電阻上的電壓還是最大，只不過變成了最大的負電壓。這個時候開始放電，放電的同時電容兩端的電壓不能突變，那么這個時候，電阻上的電壓還是最大，然后快速放電（由于時間T 很?。?，放完之后，等待下一次的脈沖過來，此時 Uout 還是 0。
簡單總結一下：微分電路其實就是通過電容不能突變的特性，讓脈沖不斷產生尖波，從而求出輸入信號的突變成分，也就是通過改變電容和電阻阻值，來獲得某一頻率范圍下的信號，通過一系列的尖波突變，可以知道Uin 輸入的大小不變，所以結論就是：微分電路無輸出。
同樣，在弄清楚微分電路之后，再看高頻濾波器電路就會一目了然，下面是小編繪制的兩個高通濾波器電路：一階高通濾波器和二階高通濾波器。
Aup=1+（R11/R12），F0=1/(2πR6C3)，二階也是對于增加性而增加的正反饋引入。
