在電源設計中，電容的作用至關重要，尤其是去耦電容（Decoupling Capacitor）的選擇與應用直接影響系統的穩定性和抗干擾能力。瓷片電容、鉭電容和電解電容因結構、材料及性能差異，各自適用于不同場景。以下從核心區別、關鍵參數、應用實例及設計技巧等方面展開分析。
C：電容容值。
ESL：電容等效串聯電感，電容的管腳是存在電感的。在低頻應用是感抗較小，所可以不考慮，當頻率較高時，就要考慮這個電感了，舉個例子，一個0805封裝的100nf貼片電容，每個管腳電感為1.2nH，那么ESL是2.4nH，可以計算一下C和ESL的諧振頻率為10MHz左右，當頻率高于10MHz，則電容體現為電感特性。
ESR：電容等效串聯電阻，無論那種電容都會有一個等效串聯電阻，當電容工作在諧振點頻率時，電容的容抗與感抗大小相等，于是等效成了一個電阻，這就是ESR。

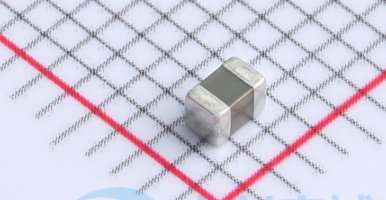

瓷片電容的原理與結構：
瓷片電容是基于物理反應充放電，響應速度極快（可達GHz級），無極性，介質材料包括C0G（溫度穩定性最佳）、X7R、Y5V等。
瓷片電容的特點：
高頻性能優異：ESR低（幾十毫歐），ESL（等效串聯電感）小，適合高頻去耦。
容量與溫度/電壓敏感性：C0G容值穩定但容量?。ㄍǔ?lt;1μF）；Y5V容量大（可達幾十μF），但受溫度和直流偏壓影響顯著（例如50V耐壓的Y5V電容在30V時容量可能降至標稱值的30%）。
機械脆弱性：易碎，需遠離電路板形變區域。

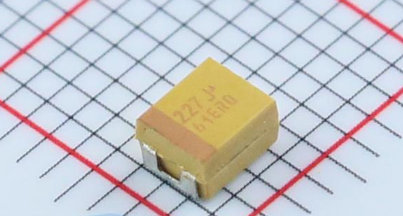

鉭電容的原理與結構：
鉭電容屬于電解電容的一種，內部通過鉭粉顆粒氧化形成介質層，充放電速度較快，但有極性。
鉭電容特點：
體積小、容量大：同等體積下容量高于瓷片電容，ESR介于鋁電解和瓷片電容之間。
抗浪涌能力差：易因瞬間大電流擊穿短路，需避免用于高浪涌場景（如開關電源輸入端）。
耐壓與容量的權衡：顆粒細度決定容量，顆粒大小影響耐壓，高耐壓與大容量難以兼得。

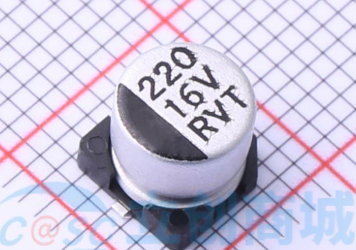

鋁電解電容的原理與結構：
鋁電解電容通過鋁箔氧化和電解質化學反應充放電，響應速度慢（通常<1MHz），有極性。
鋁電解電容特點：
大容量低成本：適合低頻濾波（如電源輸入端的紋波抑制），但ESR高（幾百毫歐至幾歐）
壽命受溫度影響大：電解液易揮發，溫度每升高10℃，壽命減半（例如27℃下10000小時壽命在57℃時僅剩1250小時）。
抑制共路耦合干擾：當芯片瞬間需要大電流時，去耦電容作為“臨時電源”就近供電，避免因線路電感導致電壓跌落，并減少對其他電路的干擾

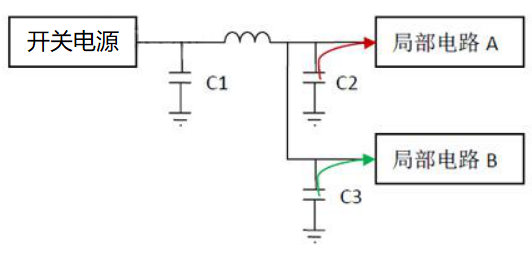

濾波與退耦的區別：
濾波：濾除外部噪聲（如開關電源紋波），需大容量電容（如鋁電解電容）。
退耦：抑制局部電路噪聲外泄，需快速響應的電容（如瓷片電容）
諧振頻率：電容的ESL和容值決定諧振點（如0.1μF瓷片電容的諧振頻率約10MHz），高于此頻率時電容呈感性，失去退耦作用。
ESR與多電容并聯：低ESR可減少電壓波動，多顆小電容并聯（如兩個0.01μF）比單顆大電容（如0.1μF）在高頻段阻抗更低，退耦效果更優。
多級電容組合：
芯片級：在芯片電源引腳附近放置多個瓷片電容（如0.1μF和0.01μF組合），覆蓋寬頻段阻抗需求。
模塊級：功能模塊電源入口處增加鉭電容或鋁電解電容（如10μF），補充低頻儲能。
典型配置：某500引腳BGA芯片要求3.3V電源至少配置30個瓷片電容和若干大電容，總?cè)萘俊?00μF。
電容放置順序：電源輸入依次為鋁電解電容（濾低頻噪聲）→鉭電容（中頻）→瓷片電容（高頻），形成“低阻抗通道”。
距離與走線：退耦電容盡量靠近芯片引腳，縮短電流回路，減少寄生電感影響
高頻場景：優先選C0G/NP0材質的瓷片電容（溫度穩定性好），避免Y5V。
鉭電容慎用場景：開關電源輸入端、存在浪涌電流的電路，改用鋁電解或并聯陶瓷電容。
壽命與散熱：鋁電解電容遠離熱源，高溫環境可選用固態電解電容
