我們前文講解了《LORAWAN節點+LoRaWAN網關接入TTN服務器配置教程》，本文案例教程僅作為演示如何使用億佰特E78系列LoRaWAN節點模塊和E870系列LoRaWAN網關接入TTN服務器搭建LoRaWAN網絡教程完整案例。
本示例使用LoRaWAN節點模塊型號為：E78-400TBL-02（搭載了E78-470LN22S(6601)系列LoRaWAN模組測試板）；LoRaWAN網關型號為：E870-L470LG11。
E78-400TBL-02系列LoRaWAN節點模塊測試套件：http://twohalves.cn/product/1863.html
E78-470LN22S(6601)系列LoraWan節點模塊：http://twohalves.cn/product/1635.html
E870-L470LG11系列全雙工LoRaWAN網關：http://twohalves.cn/product/1751.html

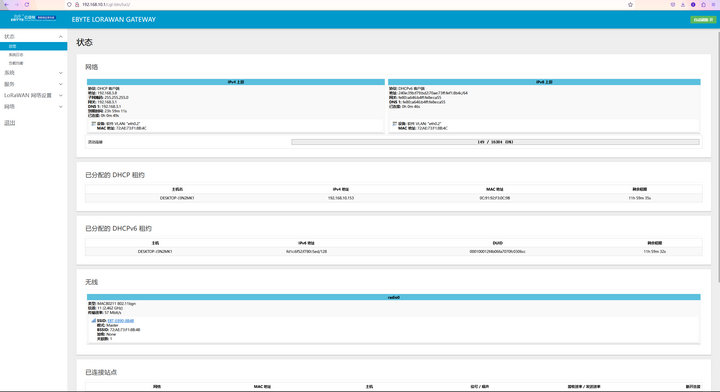

（1）在保證網關有網的情況下，使用電腦連接網關WiFi后，打開瀏覽器輸入192.168.10.1，進入LoRaWAN網關網頁配置界面（用戶名以及密碼默認為root）。

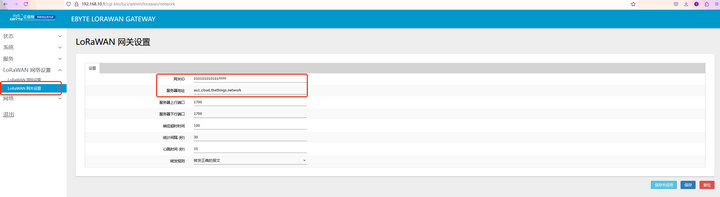

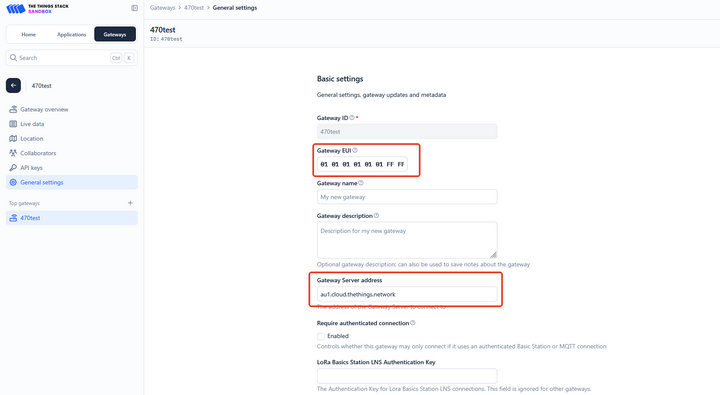

（2）LoRaWAN網關設置中輸入TTN服務器中提前設置的網關參數，參數輸入后點擊保存并應用即可。

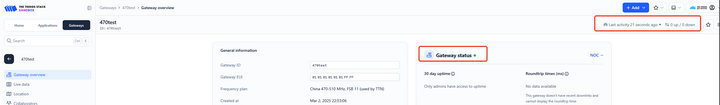

（3）幾十秒后可看到網關的LINK燈亮，這時打開TTN服務器查看網關狀態，可見網關已連上服務器。

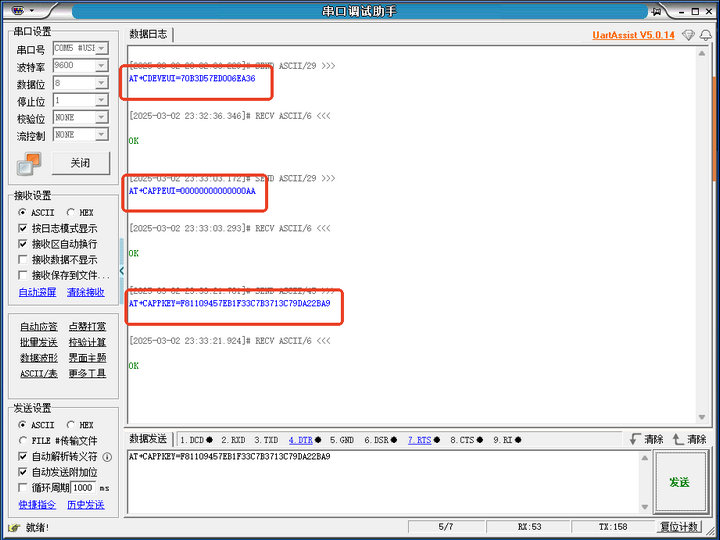

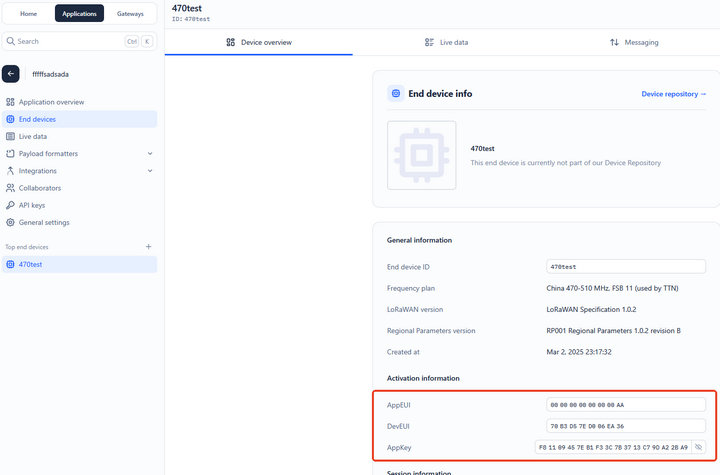

（1）E78-400TBL-02系列LoRaWAN節點模塊設備通過USB接口連接電腦后，打開TTN服務器網頁，找到配置好的節點參數；打開串口助手，通過AT指令配置AppEUI，DevEUI以及AppKey參數。

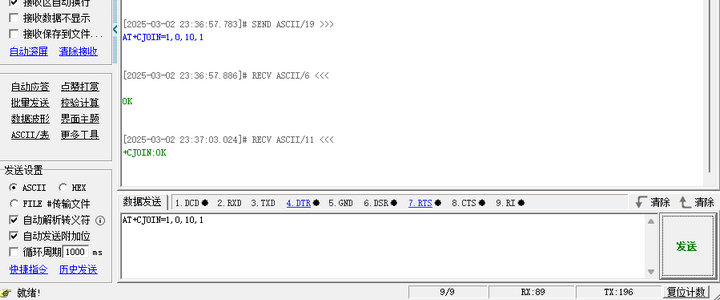

（2）當E78-470LN22S系列LoRaWAN模塊參數配置完成后，發送入網指令A(yù)T+CJOIN=1,0,10,1，回復+CJOIN:OK，即入網成功。

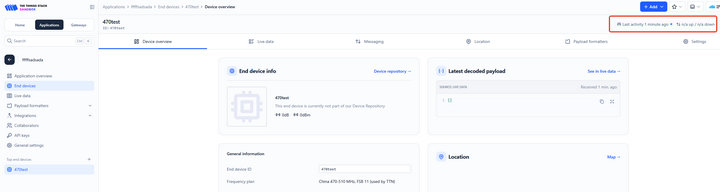

TTN服務器中節點顯示如下：

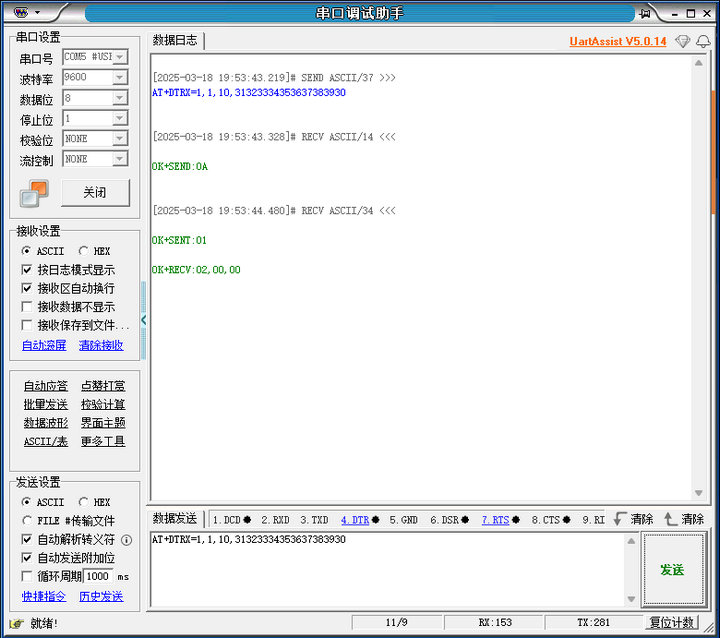

此時可通過指令“AT+DTRX=1,1,10,31323334353637383930”發送數據測試通信是否正常，如返回下圖結果則通信正常。
到此，就全部完成了基于LoRaWAN節點模塊和LoRaWAN網關接入TTN服務器建立LoRaWAN網絡案例教程。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多LoRaWAN節點模塊產品及LoRaWAN應用資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
