成都億佰特電子科技有限公司推出的E28系列產品，是一種專為2.4GHz頻段具有Lora擴頻技術的傳輸模塊。LoRa 直序擴頻技術將帶來更遠的通訊距離，且具有功率頻譜較寬，抗干擾能力強的優勢。模塊具有硬件 FEC 前向糾錯算法，其編碼效率較高，糾錯能力強，在突發干擾的情況下，能主動糾正被干擾的數據包，大大提高可靠性和傳輸距離。
首先我們先來了解一下2.4G頻段LoRa技術
LoRa是Long Range(長距離)的簡稱，是一種長距離、低功耗無線通信技術。2009年法國公司Cycleo設計出一種優異的擴頻通信算法，后來，該公司被美國semtech公司收購，后者于2013年推出LoRa芯片。目前，semtech公司是LoRa芯片唯一供應商。

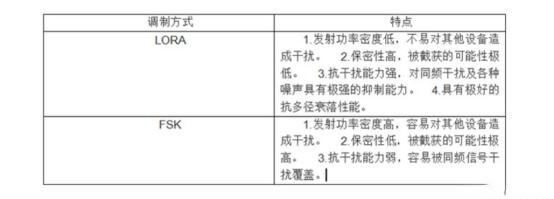

LoRa技術最大的優點是長距離傳輸，lora模塊采用擴頻增益，lora模塊的傳輸距離約FSK的3倍;其次是低功耗，盡管它通信距離空曠能達到5km，仍保持良好的節能特性;再次，lora模塊工作在免費ISM頻段，這為普通民眾使用該無線網絡打開了一道便捷之門，極大降低網絡鋪設成本。與FSK系統相比，其特點如下圖所示；
無線傳輸速率是系統設計中一個關鍵的可變因素，傳輸速率將決定整個系統整體性能的很多屬性。無線傳輸距離由接收機靈敏度和發射機輸出功率共同決定，兩者之間的差值我們稱之為鏈路預算。輸出功率受限于標準規范，所以只有通過提高靈敏度來增加距離，而靈敏度又受數據速率非常重要的影響。對所有的調制方式來說，越低的速率，接收機的帶寬越窄，接收靈敏度就越高。在現今高性價比無線收發機中應用最廣泛的調制方式是FSK或者GFSK調制方式。要進一步減小FSK系統的接收機帶寬，唯一可行的辦法就是提高參考晶體的精確度。
我們知道在通信系統中距離和功耗就是一對天然的矛盾。發射功率降下來，那傳播距離必然就近了。那么LoRa模塊是如何解決這一矛盾的？根本原因是LoRa提高了接收機的靈敏度，從而擁有超強的鏈路預算，也就不需要很高的發射功率了。LoRa接收端靈敏度要?dú)w功于直接序列擴頻技術。LoRa模塊采用了高擴頻因子，從而獲得了較高的信號增益。一般FSK的信噪比需要8dB，而LoRa模塊技術只需要-20dB。在等同的數據速率條件下，商用的低成本擴頻調制方式可以獲得比傳統FSK調制方式高8-10dB的靈敏度。與FSK系統相比，使用同樣低成本的晶體時這種新的擴頻方式在靈敏度上改善了30dB，理論上相當于增加了5倍的傳輸距離。
在消費類及商業類產品中選用通用廉價電池是非常重要的，目前市場現有的2.4G通訊技術是使用紐扣電池通訊距離非常近只有十幾米，穿墻后幾乎無法通訊。如果使用紐扣電池需要將發射脈沖電流控制在10-35毫安內，工作電流控制在2-5毫安內，這樣大量CR系列紐扣電池就可以使用，為外觀設計、商品化銷售、全球化物流提供了良好基礎。而這樣的發射電流保證在一棟別墅、一個廠房、一個家庭內無盲區覆蓋目前只有 2.4G-LoRa技術可以做到?；?.4G-LoRa的物理層實現，RX和TX的功耗顯著低于Zigbee、Wireless HART；休眠電流只有200nA級別。
2.4G是一種無線技術，由于其頻段處于2.400GHz~2.4835GHz之間，所以簡稱2.4G無線技術。是市面上三大主要無線技術（包括Bluetooth、27M、2.4G）之一。較普遍被應用于無線鍵盤鼠標。
2.4G無線模塊產品應用比較廣泛，有些芯片性能也很不錯，但價位都比較偏高，很難進入量產的產品。為降低成本JF24D模塊采用裸片綁定，雖然性能指標略低于具有代表性的nRF2401芯片、CC2500芯片、A7105芯片，但它的價格要比它們低很多，完全可以滿足一般需要雙向數據傳輸及雙向遙控的短距離產品應用。單發單收的產品使用比較簡單，加電加信號就發射，收到信號就有輸出，純硬件產品單向傳輸，不需要軟件程序的支持就可以完成收發功能。2.4G產品就比較復雜化了，芯片內有CPU需要軟件程序的支持，必須要有單片機的指令才可以完成雙向收發功能。單發單收的產品成本低廉應用廣泛，但存在著嚴重的無法避免的同頻干擾，2.4G產品具有跳頻功能一般都有幾十至100多個通道可以避開干擾。但2.4G產品復雜的軟件程序也使一些不懂單片機的工程師望而怯步，同時2.4G產品的功耗及成本還有對墻體的穿透性能下降也影響到在低端產品的普及應用。
最后2.4G-LoRa技術和2.4G技術最具代表性的E28系列模塊的SX1280與E01系列的nRF24L01+來做一下對比

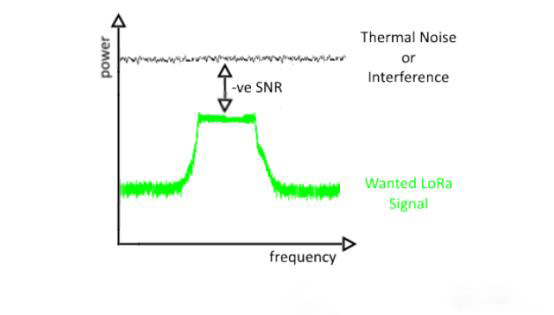

1、擴頻技術：LoRa是一種擴頻調制技術，通過擴頻調制可以得到一個編碼增益，因?yàn)樾盘?hào)可以用一個負的信噪比接收。同時，在沒有干擾的情況下，這就等同于在噪聲下的接收，而在有共信道干擾的情況下，這就等同于接收比干擾信號弱的所需信號功率的能力。
2、低帶寬:減少帶寬有兩個好處。首先，較低的帶寬減少了相鄰信號的影響，從而降低了成為干擾受害者的可能性。如果我們將LORA信號的帶寬與更寬的波段Wi-Fi信號進行比較，我們會發現，即使是很寬的LORA信號也只占一個Wi-Fi通道的一小部分。這給我們帶來了第二個好處。Wi-Fi信號的功率分布在整個Wi-Fi通道上。因此，在這條通道的較窄部分看到的能量將是這個能量的一小部分。簡單地說，即使是在共信道干擾的情況下，我們只暴露在信號功率的一小部分意味著我們接收到的Wi-Fi信號功率的一小部分。
3、FEC前向糾錯和交織技術：LoRa調制解調器的另一個優點是FEC(前向糾錯)和交織技術的可用性。FEC前向錯誤糾正允許在信息中引入冗余信息，允許修改和恢復損壞的有限位元。即使是FEC順序位錯誤(即相鄰的損壞位)也是最難糾正的。由于這個原因，采用了交織技術。這是一種重新分配信息包中的信息的技術，以便在重構之后，錯誤不太可能來自相鄰的位。

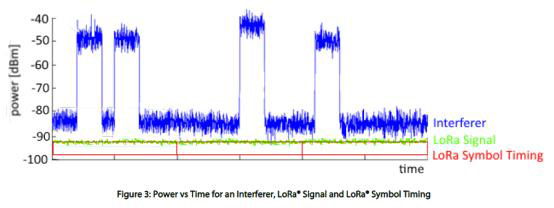

4、部分符號損失免疫：除了LoRa物理層前面提到的所有好處之外，還值得注意的是，在丟失符號內的數據之前，我們可能會丟失多達一半的LoRa符號。在抗干擾的情況下，這給我們提供了巨大的抗干擾能力(在某些情況下超過100分貝)。
如果高功率脈沖干涉儀占用的時間少于LORA符號持續時間的50%，則可以容忍高功率脈沖干涉儀。
由此可見，基于SX1280芯片的LORA模塊在強干擾下依然可以保持良好的通訊效果。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
