LoRa模塊功能詳解


億佰特基于SX1262射頻芯片SX1268射頻芯片研發的E22系列UART串口通信lora模塊,工作在230M、400M、900M等常見通信頻段,該系列lora無線模塊新一代lora擴頻技術,具有自動中繼組網、空中喚醒、定點傳輸、廣播傳輸、信道監聽等無線通信功能;支持LBT功能,在發送前監聽信道環境噪聲,可極大的提高無線模塊在惡劣環境下的通信成功率;支持RSSI信號強度指示功能,用于評估信號質量、改善通信網絡、無線測距;支持無線參數配置,通過無線發送指令數據包,遠程配置或讀取無線模塊參數;

lora模塊功能詳解

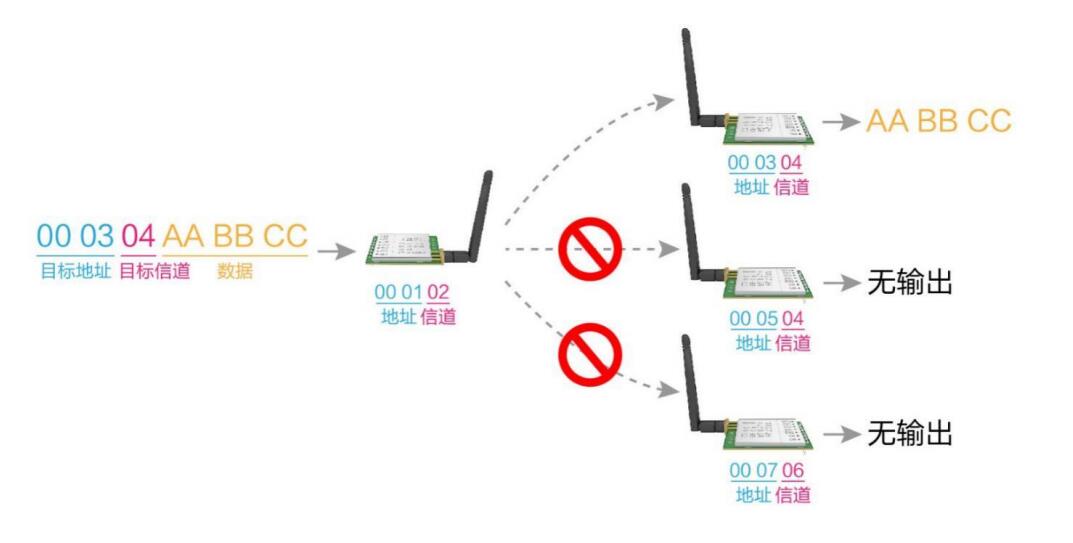

1、lora模塊定點發射功能

定點發射功能詳解

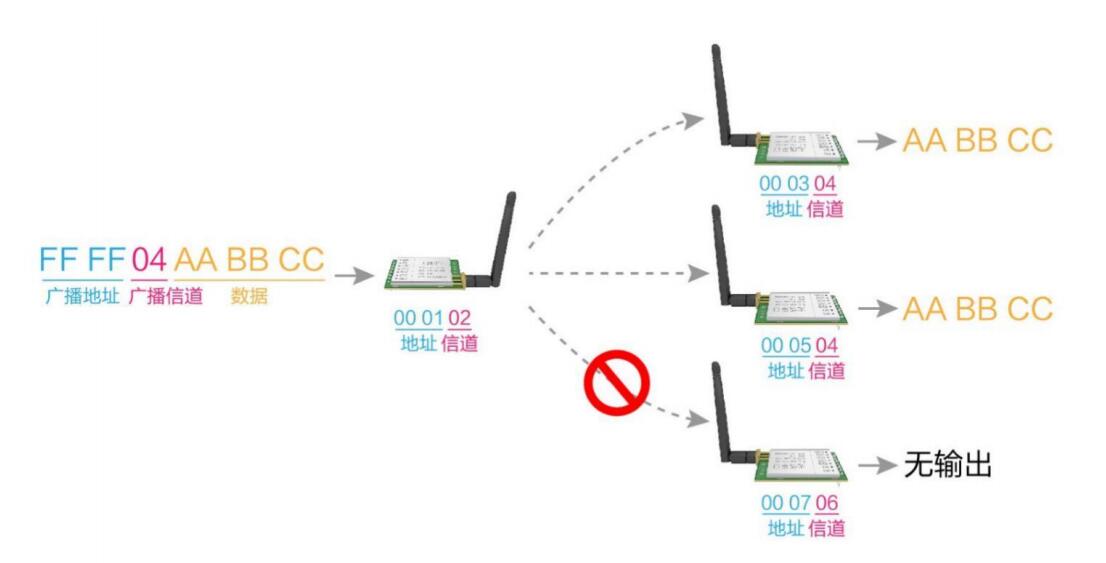

2、lora模塊廣播發射功能

廣播發射功能詳解

3、LORA模塊廣播功能

舉例:將模塊 A 地址設置為 0xFFFF,信道設置為 0x04。

當模塊 A 作為發射時(相同模式,透明傳輸方式),0x04 信道下所有的接收模塊都可以收到數據,達到廣播的目的。

4、LORA模塊監聽功能

舉例:將模塊 A 地址設置為 0xFFFF,信道設置為 0x04。

當模塊 A 作為接收時,可以接收到 0x04 信道下所有的數據,達到監聽的目的。

5、LORA模塊復位功能

lora模塊上電后,AUX 將立即輸出低電平,并進行硬件自檢,以及按照用戶參數進行工作方式設置;在此過程中,AUX 保持低電平,完畢后 AUX 輸出高電平,并按照 M1、M0 組合而成的工作模式開始正常工作;所以,用戶需要等待 AUX 上升沿,作為模塊正常工作的起點。

6、LORA模塊AUX詳解功能

AUX 用于無線收發緩沖指示和自檢指示。

它指示模塊是否有數據尚未通過無線發射出去,或已經收到無線數據是否尚未通過串口全部發出,或模塊正在初始化自檢過程中。

6.1、LORA模塊串口數據輸出指示

用于喚醒休眠中的外部 MCU;

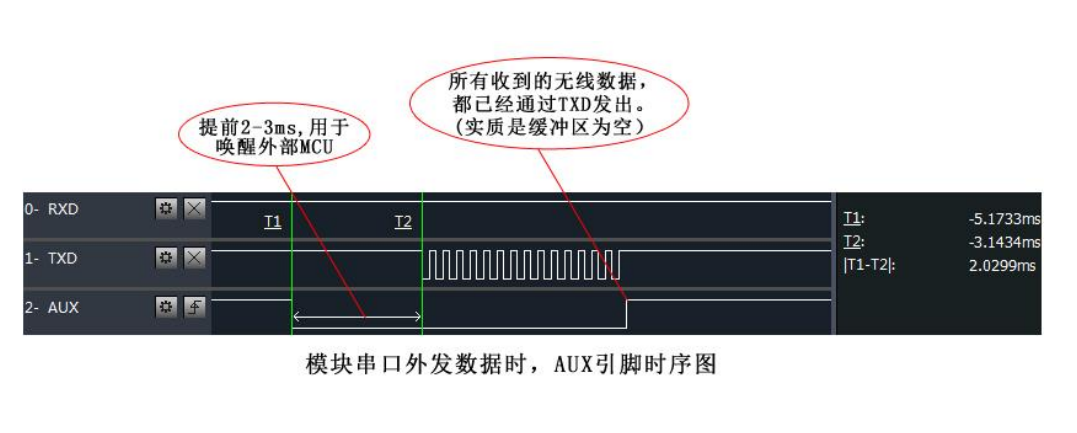

lora模塊串口外發數據引腳時序圖

6.2、LORA模塊無線發射指示

緩沖區空:內部 1000 字節緩沖區的數據,都被寫入到無線芯片(自動分包);

當 AUX=1 時用戶連續發起小于 1000 字節的數據,不會溢出;

當 AUX=0 時緩沖區不為空:內部 1000 字節緩沖區的數據,尚未全部寫入到無線芯片并開啟發射,此時模塊有可能在等待用戶數據結束超時,或正在進行無線分包發射。

【注意】:AUX=1 時并不代表模塊全部串口數據均通過無線發射完畢,也可能最后一包數據正在發射中。

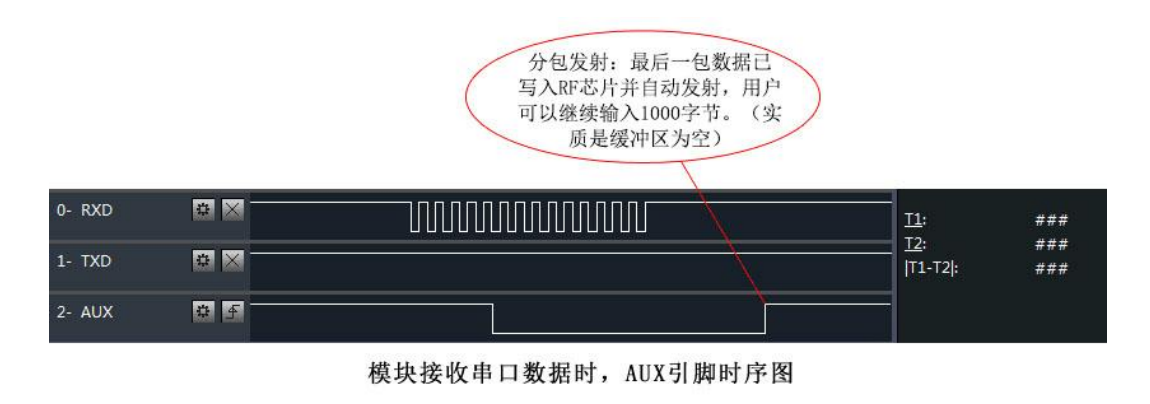

lora模塊串口接收數據引腳時序圖

6.3、LORA模塊正在配置過程中

僅在復位和退出休眠模式的時候;

lora模塊串口外發數據引腳時序圖
