一 簡介
E850-DTU是億佰特公司推出的具有12路工業級網絡IO控制器，具有模擬量，開關量，數字量輸入輸出模塊?？梢詫⑾鄳?yīng)的數據通過4G或者GPRS網絡上傳至指定的服務器，該操作只需通過上位機軟件配置相應的參數就行，稍后會做相應的介紹。
二 網絡IO控制器入網操作

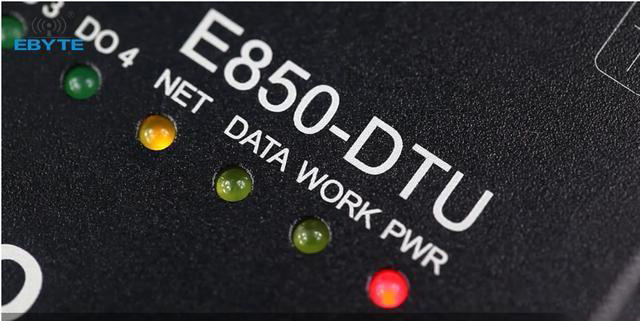

1 .要想使用E850的數據接入功能必須在斷電的狀態下插入4g卡或者其他物聯網卡，然后安裝對應的天線，最后再開機。當如下圖所示的黃色NET燈亮起后表示接入了相應的服務器。

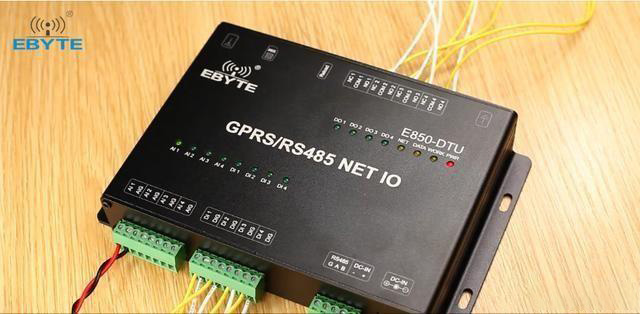

2 .將E850的模擬量采集口接入相應的信號源就可以驗證該DTU的TCP/RTU自適應協議。
三 自適應協議展示
E850采用標準的ModbusRTU和MoudbusTCP協議對數據進行采集和對設備進行控制。本文以數據采集為例來展示其對兩種協議的自適應功能。

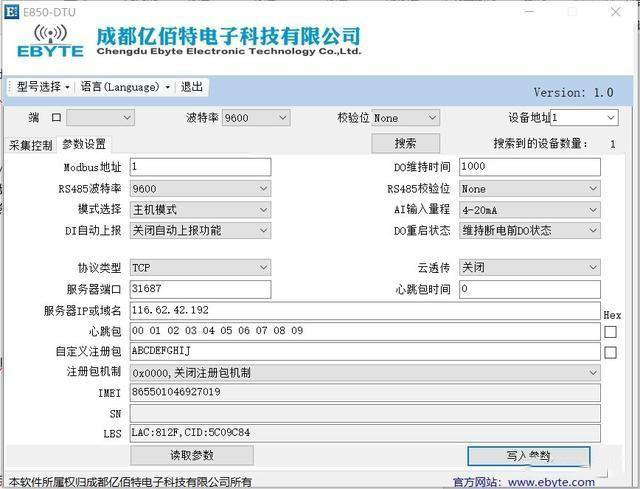

1 .將E850的網絡服務器地址和端口配置好后，點擊寫入?yún)?shù)，稍等幾秒DTU將連接到指定的服務器，本文以Ebyte提供的公網服務器為例進行說明。

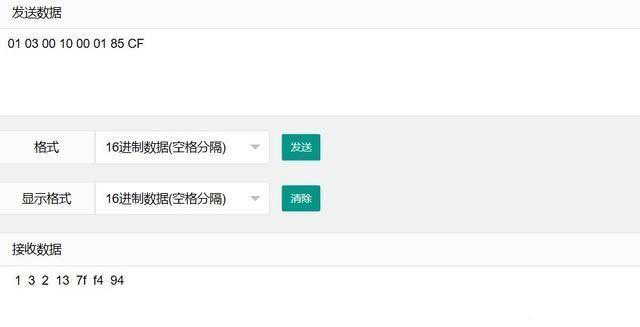

2 . 輸入http://yun.cdebyte.com/www/data_direct網址，可通過命令來控制采集，命令采用Modbus TCP/RTU協議。 這里我們先以RTU協議來讀取DTU采集到的模擬量。將DTU模擬量輸入通道1接入4mA信號源，然后發送ModbusRTU指令 01 03 00 10 00 01 85 CF讀取模擬量輸入值。數據返回為 01 03 02 13 7f f4 94，讀取成功。如下圖

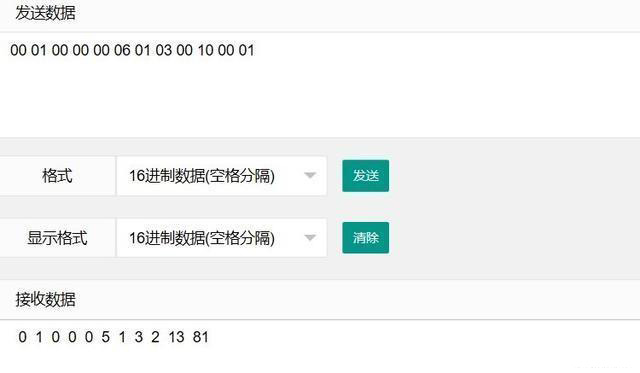

接著清空指令發送區，發送ModbusTCP指令00 01 00 00 00 06 01 03 00 10 00 01數據返回為00 01 00 00 00 05 01 03 02 13 81
讀取成功。如下圖
可見，E850-DTU能夠再ModbusRTU和ModbusTCP協議之間自動切換，不需要人工干預，至此，本文的協議自適應功能介紹完畢。
