E840-DTU(GPRS-03)在環保項目中的應用方案
前言：環境保護一直是國家大力整治的方向。有關部門也在不斷推進環境質量監控體系的建設。傳統的監測方式的建設、維護成本高，難以大面積推廣。HJ212-2017協議是國家生態環境部科技標準司出臺的污染物在線監控系統數據傳輸標準。從監管層面對環境監控過程的數據傳輸標準進行了統一。隨著物聯網技術和環境監控事業的不斷發展，自動化、智能化、網絡化的環境質量自動監控已成為今后一段時期的工作重點。
HJ212-2017協議標準介紹
HJ212-2017標準通訊協議采用應答模式，完整的命令由請求方發起、響應方應答組成。請求方發送請求給響應方，響應放接到請求后，向請求方發送請求應答，握手完成。如果請求方未收到請求應答，按回應超時處理。

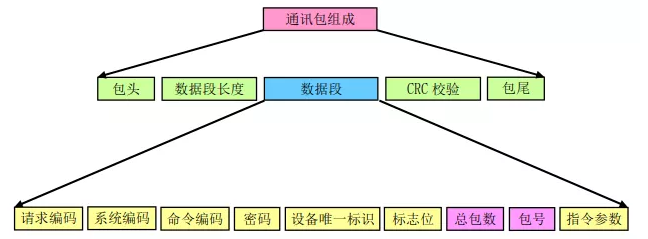

通信協議數據結構如圖1所示，所有通訊包都由ASCII碼字符組成（漢字除外，采用UTf-8碼）
圖1通訊協議數據結構
產品介紹

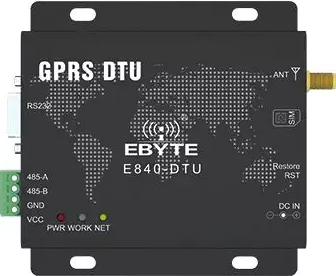

E840-DTU(GPRS-03)是億佰特推出的支持蜂窩網絡數據透傳的數傳電臺產品，該產品軟件功能完善，覆蓋絕大多數常規應用場景，用戶只需通過簡單的設置，即可實現串口到網絡服務器的雙向數據透明傳輸。是一款工業級的四頻段GSM/GPRS數傳電臺。
應用方案
方案實施步驟：
1、項目運營商使用億佰特E840-DTU(GPRS-03)作為數采儀，用RS485串口線與監控儀器相連，通過modbus RTU協議進行通信采集數據；
2、E840-DTU(GPRS-03)通過GPRS蜂窩網絡將數據上傳到云服務平臺；
3、云平臺服務通過HJ212-2017協議標準與上位機軟件通信實現數據監測。

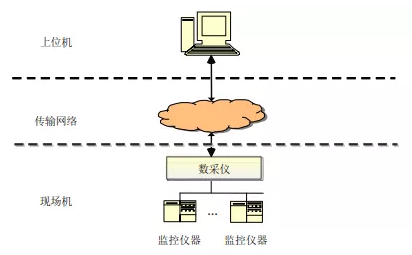

圖2系統拓?fù)浣Y(jié)構圖
方案優勢
E840-DTU(GPRS-03)采用modbus標準協議做物理層通信鏈路，接通傳輸層網絡符合HJ212-2017協議標準支持應用層協議標準進行業務交互，統一的數據傳輸和接口標準可以實現快速對接檢測平臺。該系統方案可以根據用戶項目需求定制開發，控制項目成本。無線傳輸方案直連電信運營商基站快速上傳通信數據，節省布線成本。
