藍牙技術是一種常見的無線連接技術，得益于智能手機的普及，藍牙越來越多的應用于我們的生活之中。藍牙連接的設備隨處可見，它方便、快捷，只要有手機進行簡單的配對就可以對相關的設備進行控制，不需要專業的控制設備，也不需要繁瑣的接線和操作。
E104-BT02是一款超高性價比的串口轉 BLE 模塊，模塊支持 BluetoothV4.2 標準，簡單配置后可與符合藍牙 4.2 協議的主機建立藍牙連接，實現串口數據透?jìng)?。支持主從角色配置，支持主從模塊點對點連接實現數據快速透?jìng)鞴δ?，最大限度減少開發者的工作和項目開發時間。模塊可使用串口收發藍牙數據，降低了藍牙應用的門檻。下面對E104-BT02的使用作一個簡單演示。
需要準備的設備：
1、E104-BT02-TB 2個
2、Windows操作系統電腦1臺
3、智能手機1部

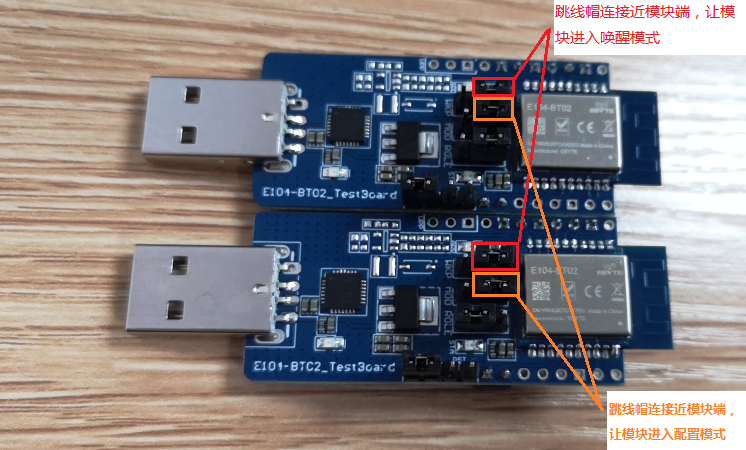

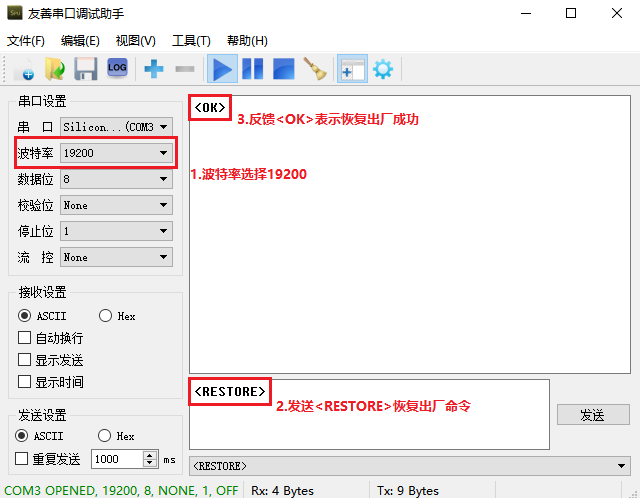

1. 首先讓兩個模塊都處于喚醒模式，且都進入配置模式，對模塊進行恢復出廠操作，保證模塊參數正確。
2. 斷電后，讓模塊恢復工作模式，且讓兩個模塊中的一個進入主機模式，另一個進入從機模式。

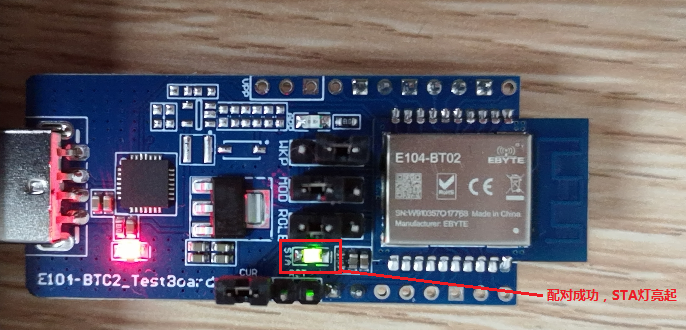

3. 上電后模塊會自動搜索配對，配對成功后模塊的STA燈會亮起表示連接成功。（若連接配對失敗，則不斷電通過改變跳線帽讓模塊回到配置模式，使用<STATE>指令查詢模塊連接狀態，<DISCONNECT> 指令斷開已連接模塊的連接狀態，直到兩個模塊配對成功再改變跳線帽回到工作模式）

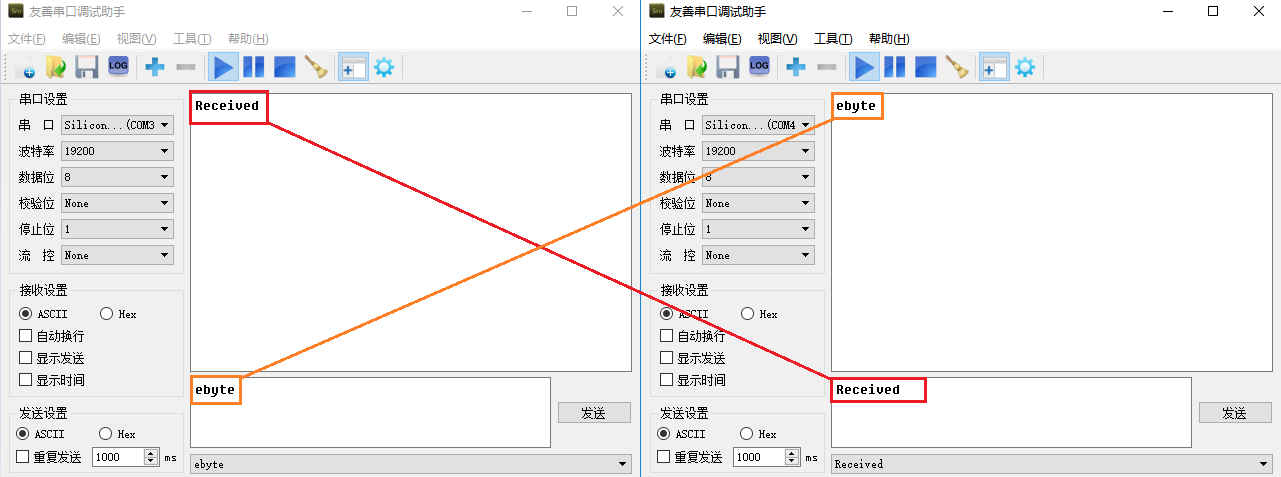

4. 連接成功后模塊之間即可正常通信。
使用手機同樣也可以和模塊進行數據交互

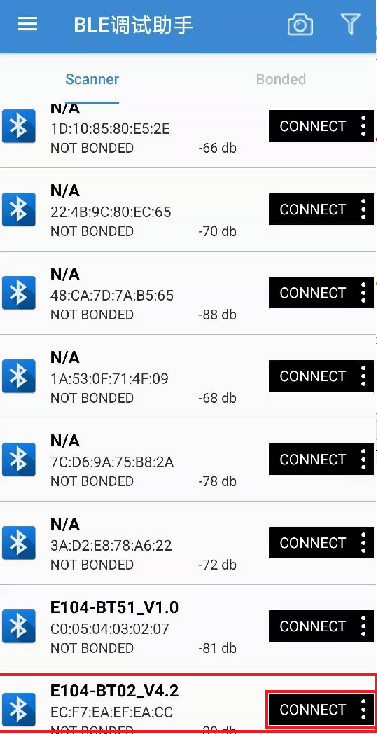

1. 將模塊設置為喚醒模式的從機模塊，上電等候。手機下載BLE調試助手，并打開藍牙打開APP。在設備中找到從機模塊，并連接。

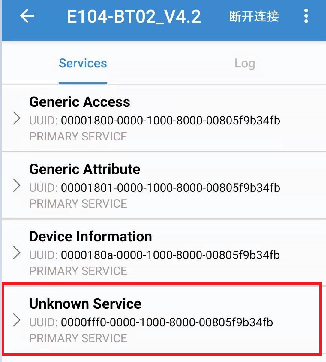

2. 連接成功后，選擇“Unknown Service”

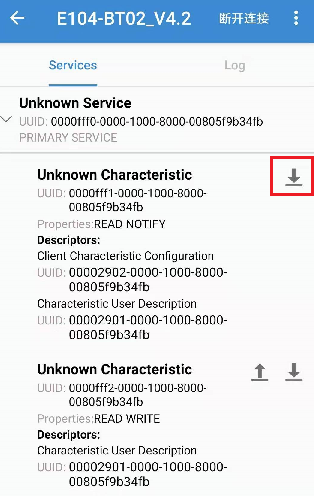

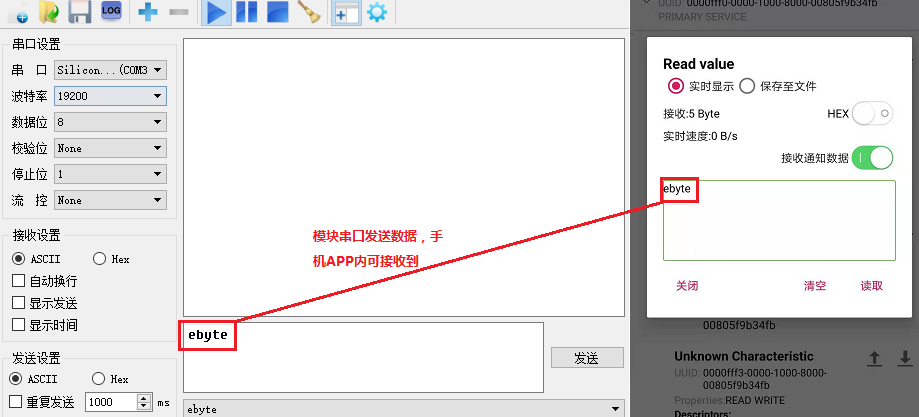

3. 接收數據選擇如圖按鍵，即可收到模塊發送來的數據

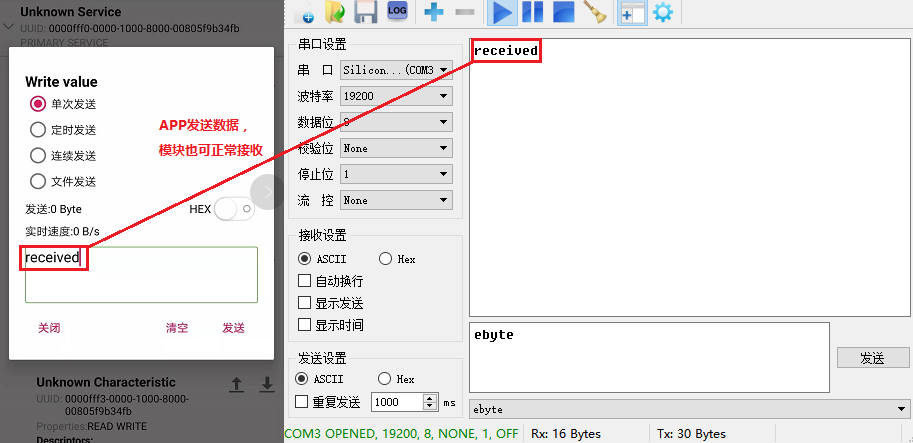

4. 發送數據選擇如圖按鍵，即可將數據發送給模塊
基于這樣的通信方式，客戶可建立控制設備和受控設備與模塊之間的串口通信，或是自行開發APP并建立受控設備與模塊的通信，即可實現藍牙的遠程控制與采集。這種方式開發過程相對簡單，實用性好，可以快速實現普通電子設備的物聯與手機遠程控制。
