E70-915NWxxS系列星型組網模塊工作在915MHz頻段，星型組網模塊集主機（協調器）、終端（節點）為一體。我們可利用抓包工具和嗅探器對無線數據包進行嗅探，從而方便代碼的調試和交互流程的分析，本文主要介紹如何設置和使用SmartRF Packet Sniffer 2和Wireshark 進行抓包（E70-433NWxxS的抓包方法與其一致）。
二、軟件簡介
1、SmartRF Packet Sniffer 2簡介SmartRF Packet Sniffer 2包括軟件和固件兩部分，可結合Wireshark來捕獲和顯示無線數據包。SmartRF Packet Sniffer 2支持CC13xx和CC26xx系列的設備作為捕獲設備。SmartRF Packet Sniffer 2包包括以下組件:
用于配置和與捕獲設備通信的SmartRF Sniffer Agent (PC端工具)。
允許CC13xx和CC26xx 設備作為捕獲設備的固件。
固件源碼
Wireshark的剖析器(IEEE 802.15.4通信標準和TI無線分組信息剖析器)。
2、Wireshark簡介Wireshark（前稱Ethereal）是一個網絡封包分析軟件。網絡封包分析軟件的功能是擷取網絡封包，并盡可能顯示出最為詳細的網絡封包信息。在過去，網絡封包分析軟件是非常昂貴的， Wireshark的出現改變了這一切。在GNUGPL通用許可證的保障范圍底下，使用者可以以免費的代價取得軟件與其源代碼，并擁有針對其源代碼修改及客制化的權利。Wireshark是目前全世界最廣泛的網絡封包分析軟件之一。
a．下載Wireshark網址 （需要網址的朋友可以問留言索要，推文規則暫不支持非微信鏈接）
b．下載Wireshark到電腦默認路徑
注意：要先下載Wireshark再下載SmartRF Packet Sniffer 2。如果Wireshark安裝在默認安裝路徑上，SmartRF包嗅探器2安裝程序?qū)呀馕霾寮?fù)制到Wireshark。
使用SmartRF Packet Sniffer 2和Wireshark對E70-915NWxxS星型組網模塊的無線數據進行抓包時，需要至少三個E70-915NWxxS星型組網模塊，一個作為協調器，一個作為節點以及一個嗅探設備，只有下載包嗅探固件的設備才能作為嗅探設備，E70-915NWxxS星型組網模塊的包嗅探固件的位于：SmartRF Packet Sniffer 2的下載路徑sniffer_fwin cc13x0lp sniffer_fw.hex，用戶可使用Flash Programmer2或Uniflash軟件進行程序的下載。
需注意，下載了嗅探程序的嗅探器的串口引腳并不是E70-915NWxxS星型組網模塊串口引腳，我們可以通過打開一個SDK的示例程序，如uartecho例程，可看到程序中設置串口接收引腳為IOID_2,串口發送引腳為IOID_3，因此模塊需要把這兩個引腳引出來，如下圖所示貼有標簽紙的引腳接T2的Tx。

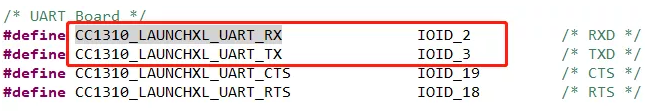

SDK串口引腳配置
串口引出圖
將下載好固件的E70-915NWxxS模塊和下載好嗅探程序的嗅探設備上電，如下圖所示：
SmartRF Sniffer Agent可以通過多種方式向Wireshark傳輸數據，下面演示如何使用Pipe的方式，將數據發送到本地機器上的Wireshark。
打開SmartRF Packet Sniffer 2.

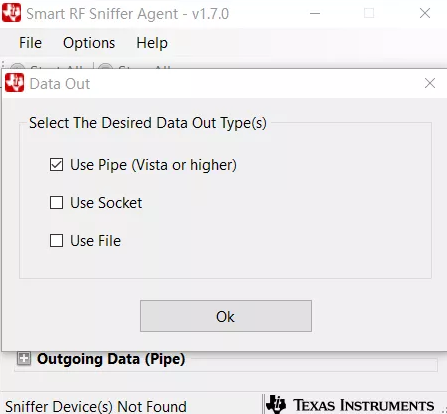

點擊Options -> Data Out ，選擇 Use Pipe(Vista or higher)

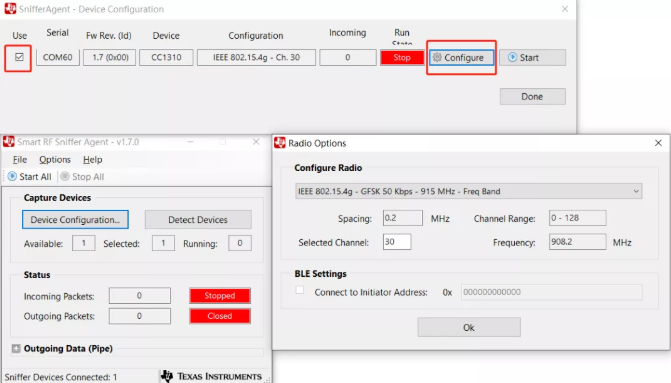

點擊Device Configuration..按鈕，選擇一個嗅探器設備。然后點擊Configuration按鈕，選擇協議, PHY設置和頻段，選擇信道（注意頻率要和我們待抓模塊的頻率一致），點擊OK，如圖下所示。

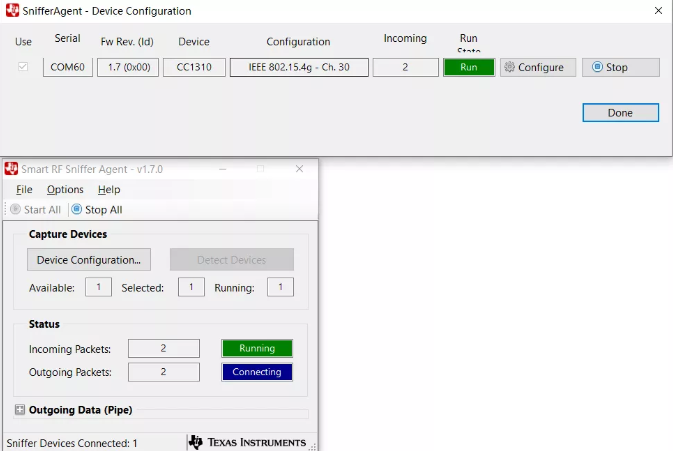

點擊Start All。輸入數據指示框變?yōu)榫G色，輸出數據指示框變?yōu)樗{(lán)色。

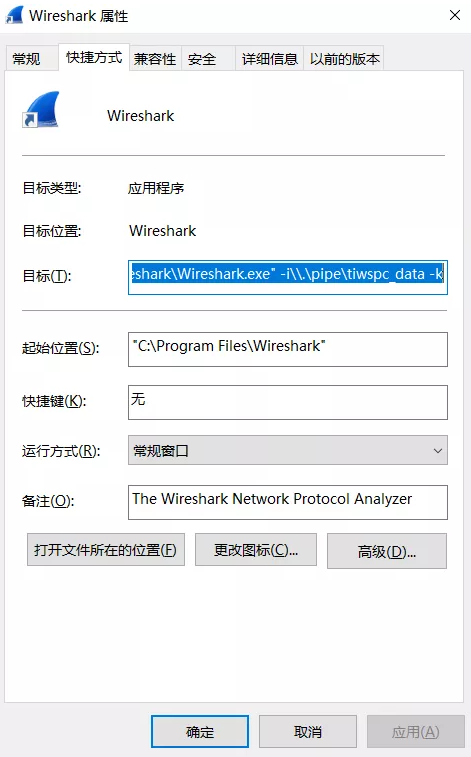

創建一個新的Wireshark桌面快捷方式。在創建Wireshark桌面快捷鍵后，點擊屬性->快捷方式->目標(T)，將此欄的信息改為“"C:Program FilesWiresharkWireshark.exe" -i.pipeiwspc_data -k”，設置完成后點擊應用。

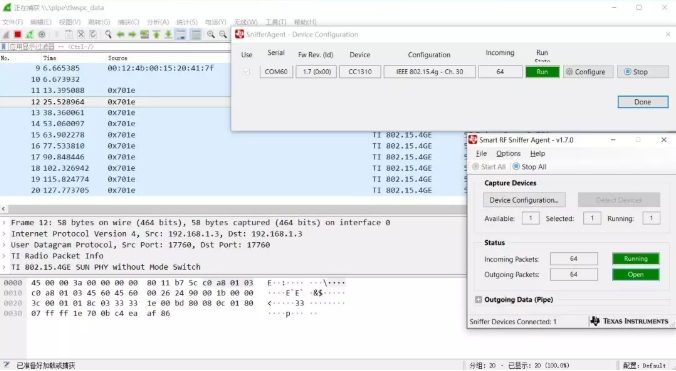

從新的快捷方式運行Wireshark網絡封包分析軟件。Wireshark顯示捕獲的數據，且Sniffer Agent圖標變?yōu)榫G色。

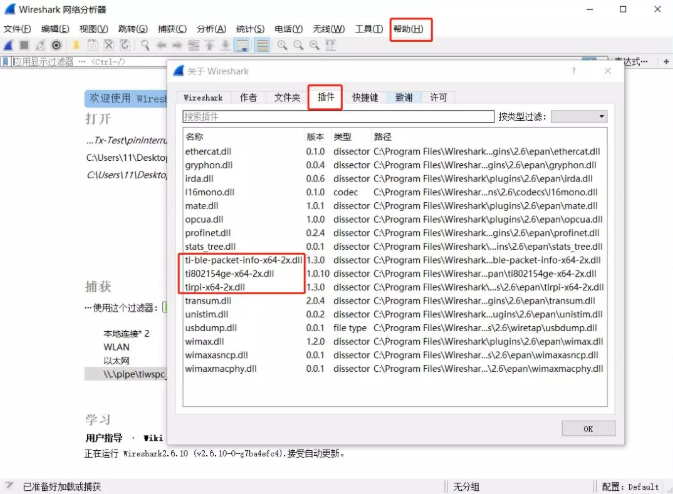

打開Wireshark，在工具欄點擊幫助 -> 關于Wireshark(A) -> 插件，確認以下三個插件已經安裝：
ti802154ge-x(86/64)-2x.dll
tirpi-x(86/64)-2x.dll
ti-ble-packet-info-x(86/64)-2x.dll
詳見下圖：
若這三個解析插件沒有在此顯示，可以使用以下的任意一種方式解決：
驗證Wireshark安裝在默認位置，然后再次運行SmartRF Packet Sniffer 2安裝程序
從SmartRF Packet Sniffer 2安裝位置手動復制插件文件（SmartRF Packet Sniffer 2下載路徑wiresharkplugin.6.x）到Wireshark插件文件夾（Wireshark安裝路徑plugins.6.xepan）. 如果你安裝了32位的Wireshark，那么使用x86版本的插件;如果你安裝了64位的Wireshark，那么使用x64版本的插件。
可以通過配置Wireshark，來對加密的數據包進行解析，由于E70-915NWxxS并未開啟安全密鑰的設置，因此這里不再描述如何配置Wireshark對加密的數據包進行解析

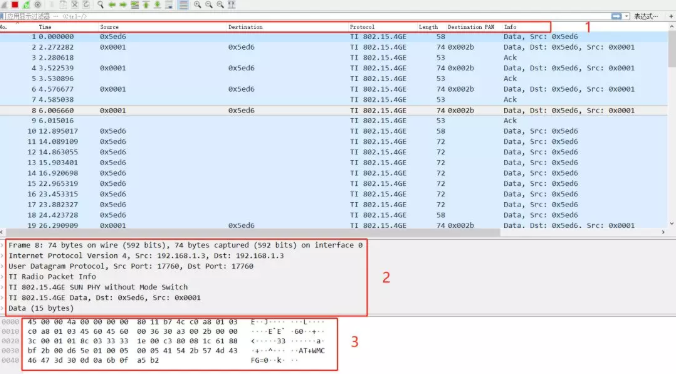

Wireshark數據包頁面如下圖所示，各個紅框的具體內容如下所示：
紅框1：顯示每個數據包的主要信息。
Time：數據包的時間戳，主要用于查看兩個數據包的時間差
Source：發送數據方的短地址
Destination：接收數據方的短地址
Protocol：協議類型
Length：無線數據包的長度
Destination PAN：PANID
Info：數據類型、發送方短地址和目標短地址
紅框2：選中的無線數據包的數據分組，可展開數據分組以查看詳細信息。
紅框3：選中的無線數據包的全部內容。
Wireshark中數據包的顯示如下圖所示。從SmartRF Sniffer Agent發送到Wireshark的每個數據包都封裝在UDP/IP數據包中。UDP/IP數據包信息可以忽略。其中TI 802.15.4GE分組的數據被封裝在TI Radio Packet Info分組中，TI Radio Packet Info包括以下信息：
Interface: 捕獲數據的設備（嗅探器）的接口類型和接口號
Frequency: 頻率信息
Channel: 信道信息
PHY: PHY描述
RSSI: 數據包的信號強度
Frame Check Status: CRC狀態
綜上所述，在E70-433NWxxS無線模塊/E70-915NwxxS星型組網模塊的協調器設備與節點設備數據交互的過程中，所發送出來的無線數據包不僅僅只有我們通過串口發送給設備的數據，因此在實際的開發過程中，我們可以結合Wireshark以及SmartRF Packet Sniffer 2進行調試和代碼分析，這讓我們能夠更清晰地理解E70-433NWxxS/E70-915NwxxS模塊的協調器設備與節點設備的數據交互邏輯。
