無論是德國工業4.0、美國工業互聯網還是《中國制造2025》，各國制造業創新戰略的實施基礎都是工業大數據的搜集和特征分析，及以此為未來制造系統搭建的無憂環境；而不論智能制造發展到何種程度，數據采集都是生產中最實際最高頻的需求，也是工業4.0的先決條件。今天我們就來了解一下數據采集中將傳感數據通過網絡傳輸?shù)竭h(yuǎn)程服務器的設備：E821-RTU（0400-ETH）。
E821-RTU(0400-ETH)是款支持 4 路模擬量（電流）輸入的網絡數據采集產品。支持 Modbus TCP/RTU 協議。該產品具有設備級聯的功能和RS485總線與網絡的數據傳輸功能，能夠根據工業現場需求實現靈活應用；該產品具有高度易用性，用戶可方便快速地集成于自己的系統中，以實現基于網絡的遠程數據采集。
一、場景所需用到的材料準備：
首先我們需要準備的設備：
1、E821-RTU（0400-ETH）設備 1個；
2、RS485溫濕度傳感器1個；
3、Windows操作系統電腦1臺；
4、DC12V電源一個；
5、RJ45網線一根；
二、應用步驟：

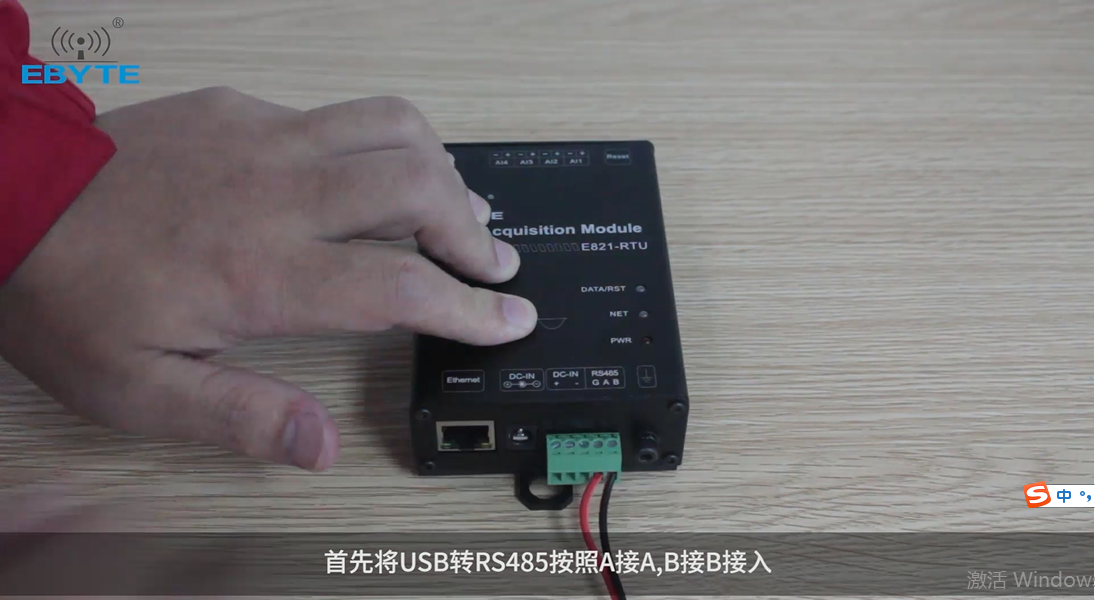

1. 設備上按照標識接入RS485,接usb-485A口的線接設備的485A口，接usb-485B口的線接設備的485B口;

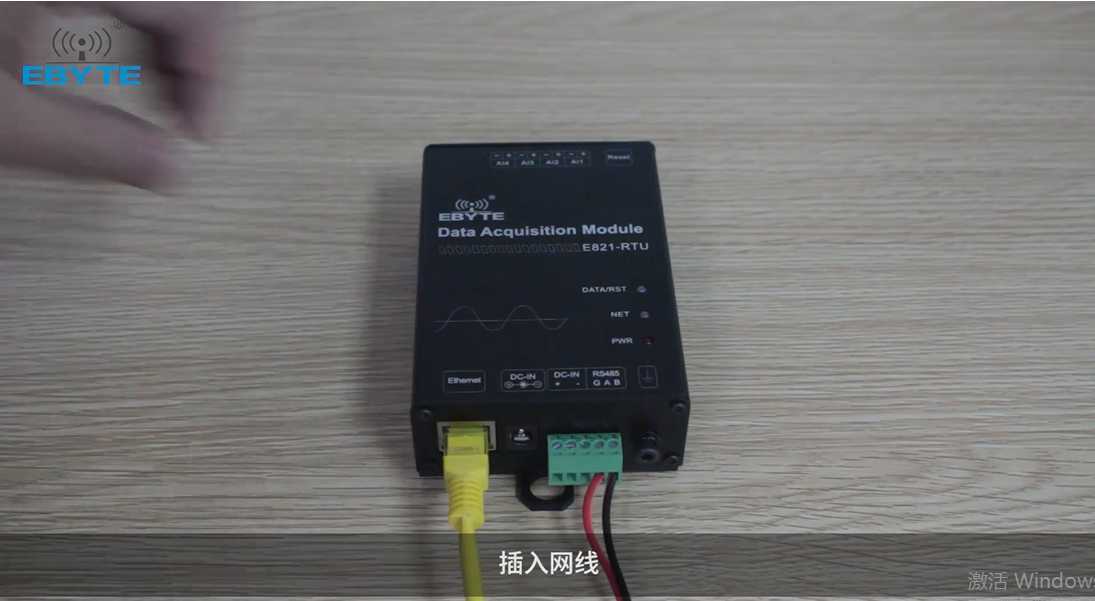

2. 插入網線；

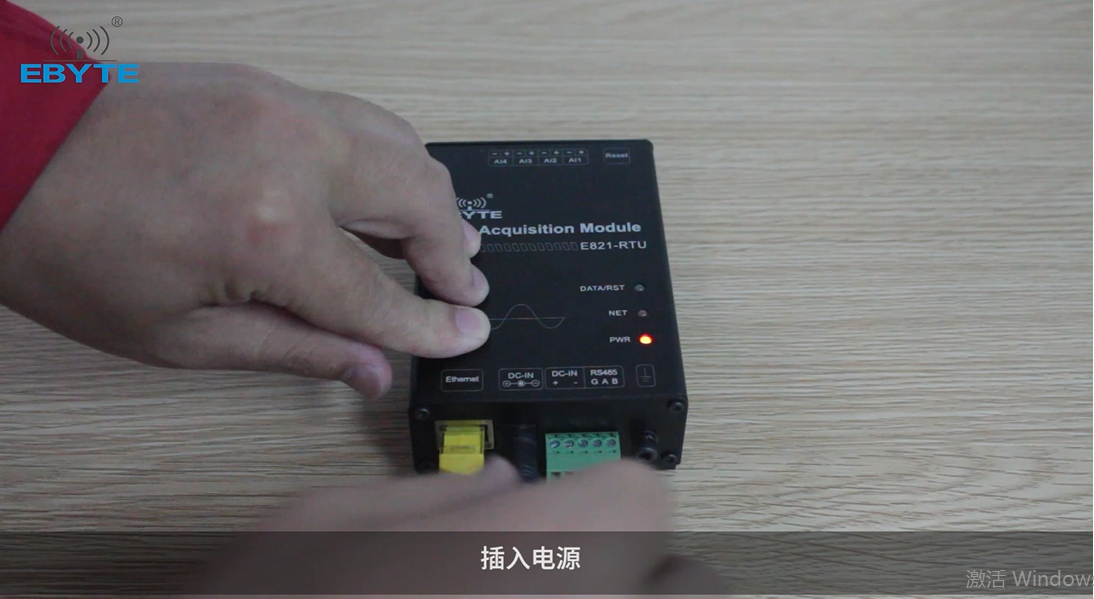

3. 插入DC12V電源；
4. 電源安裝完成后，PWR紅燈亮起。

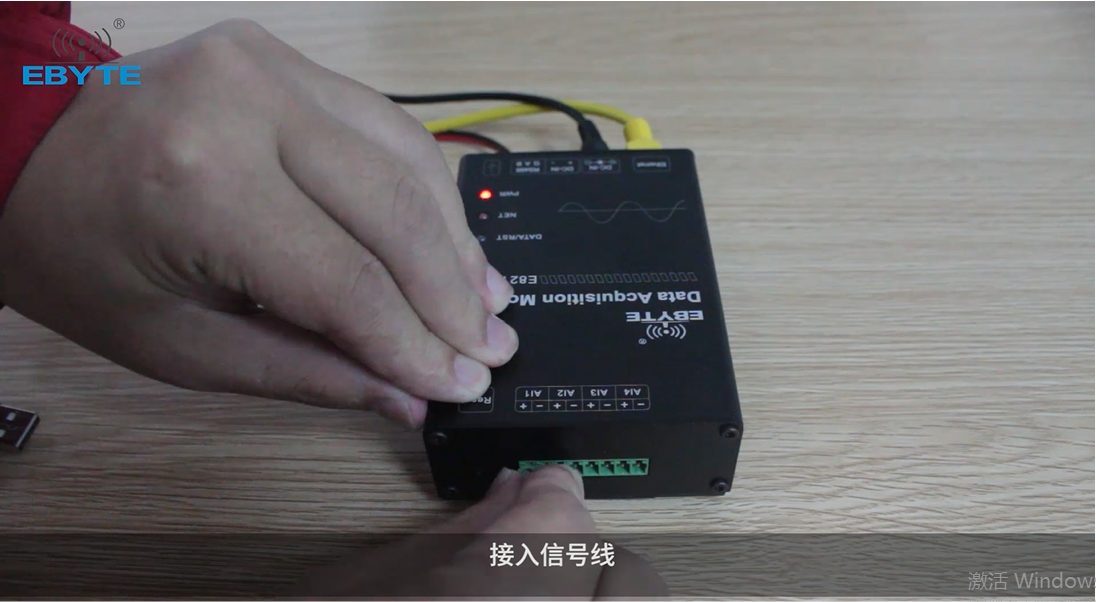

5. 接入溫濕度傳感器接線端子到AI1；

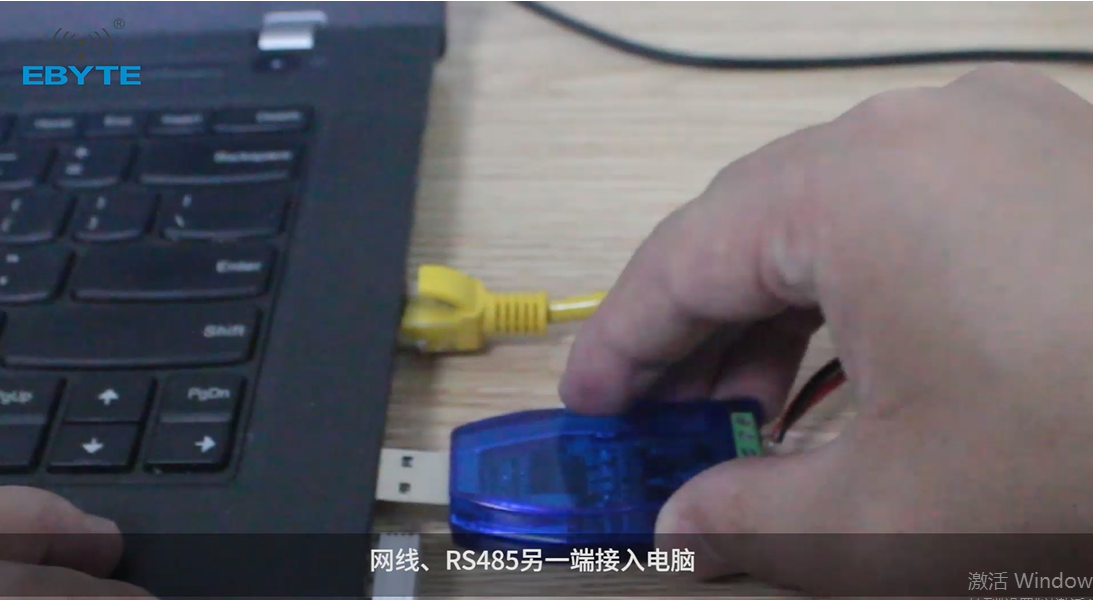

6. 安裝USB轉RS485轉接器，并連接至電腦；將網線的另一端連接至電腦；

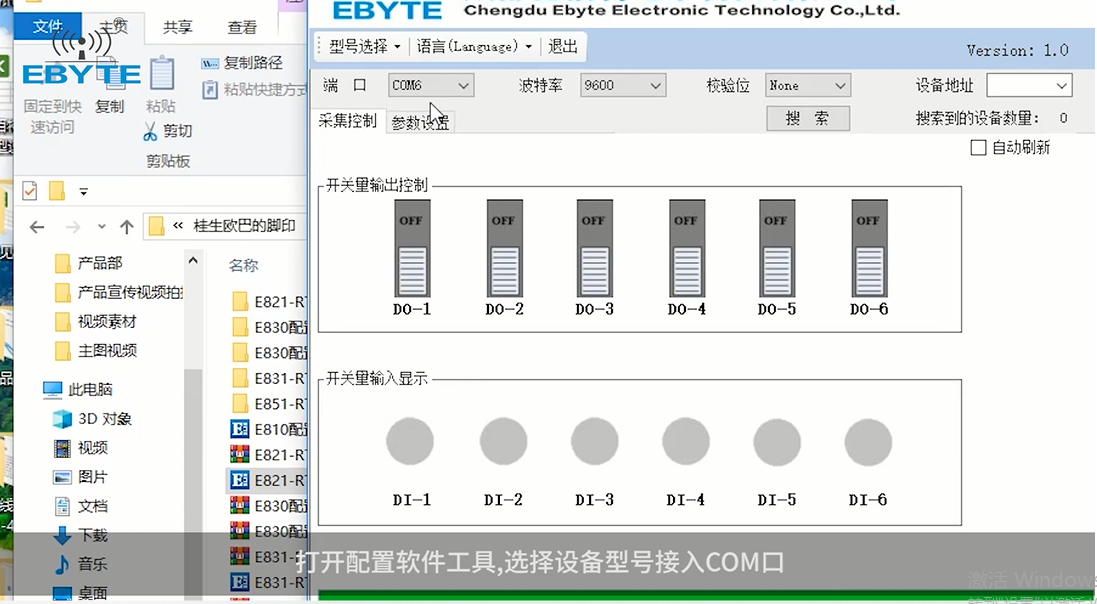

7. 并打開從官網http://twohalves.cn/index.aspx下載的E821-RTU（0400-ETH）配置軟件。

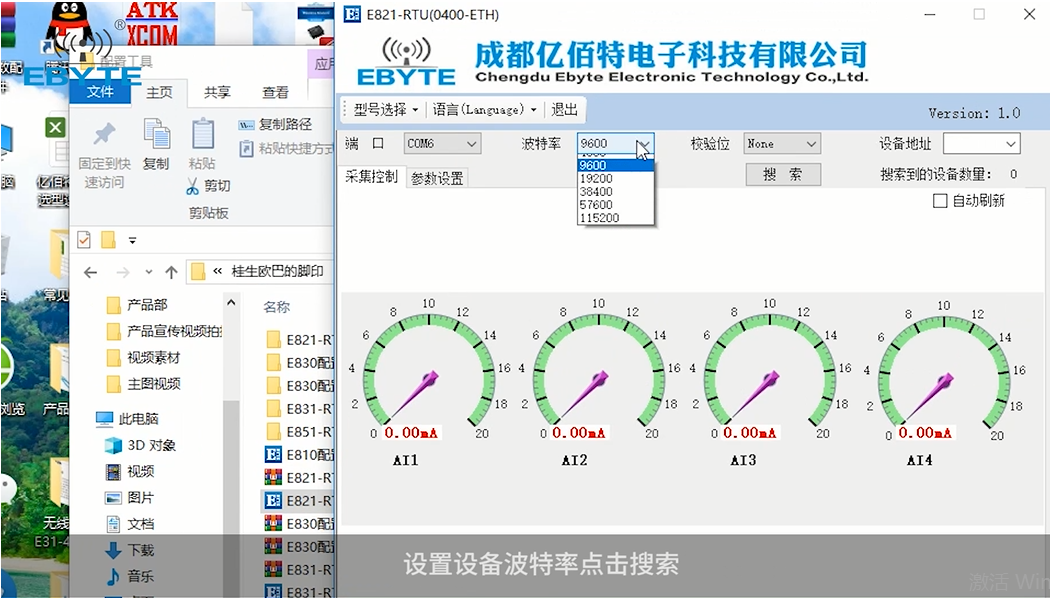

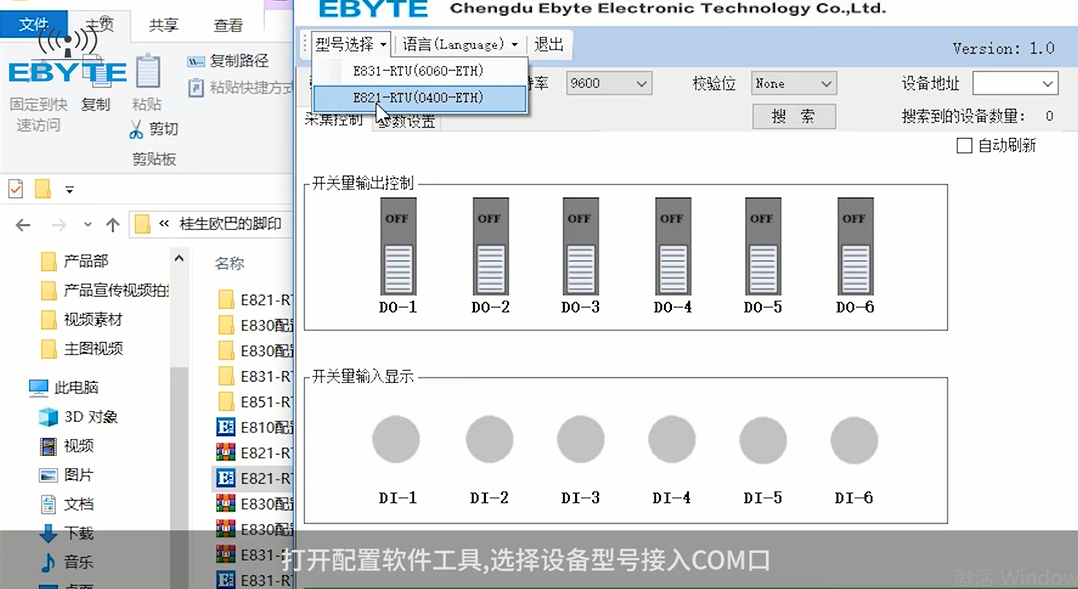

8. 選擇對應型號，串口號，波特率：9600，默認校驗位為none；

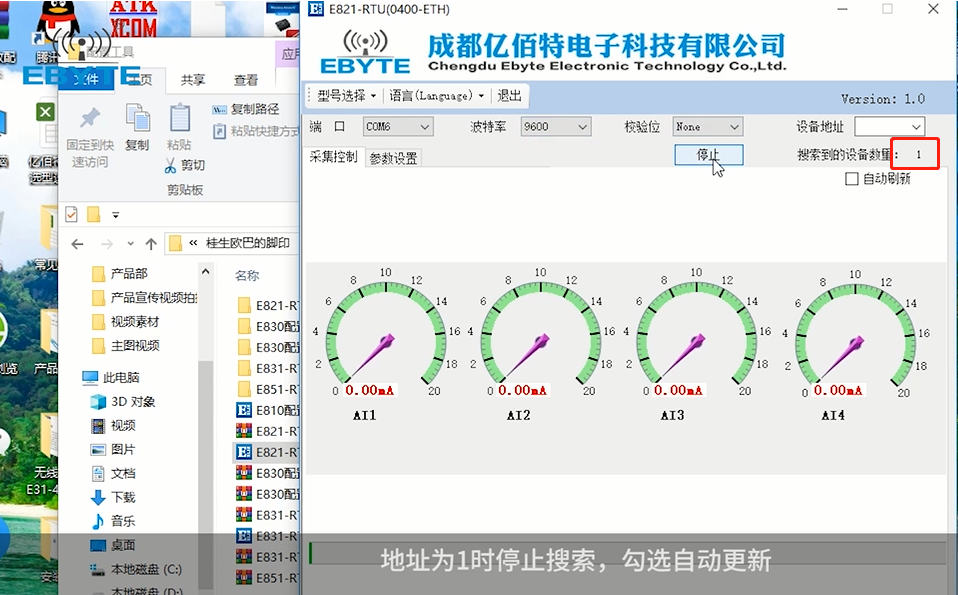

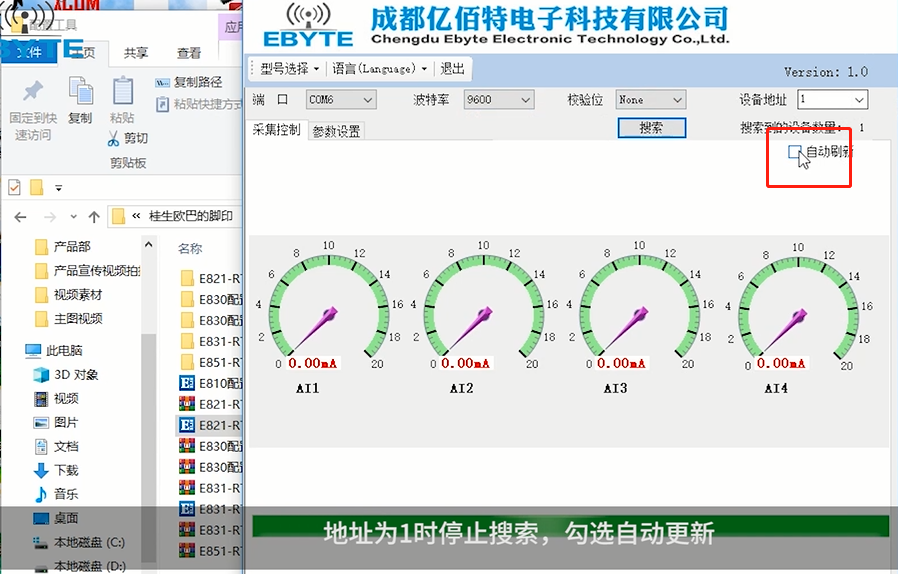

9. 點擊搜索，在搜索到設備數量為1時停止；
10. 勾選自動刷新；

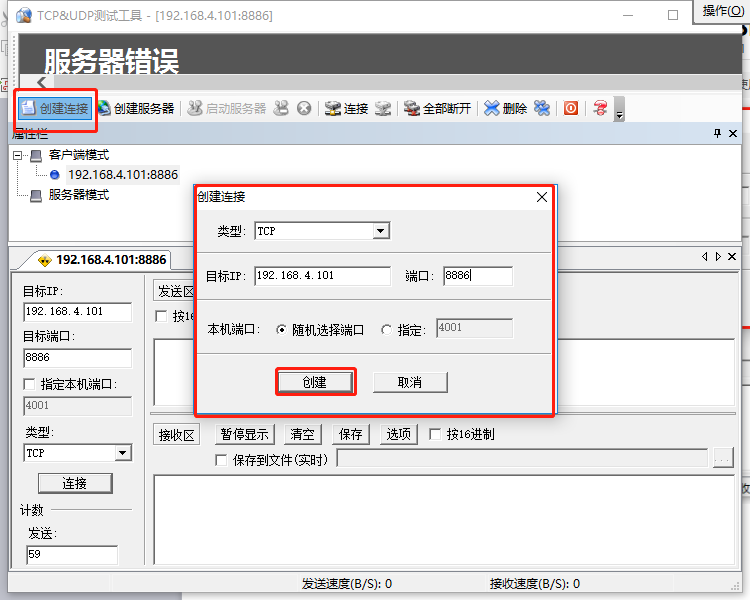

11. 電腦連接設備作為遠程服務端TCP助手服務器打開TCP網絡助手，電腦此時通過網線與設備進行連接，扮演遠程服務器角色，點擊創建連接-輸入設備的IP（192.168.4.101）和端口（8886）-創建，進入以下圖示界面；
12. 點擊連接，設備上NET燈常亮；

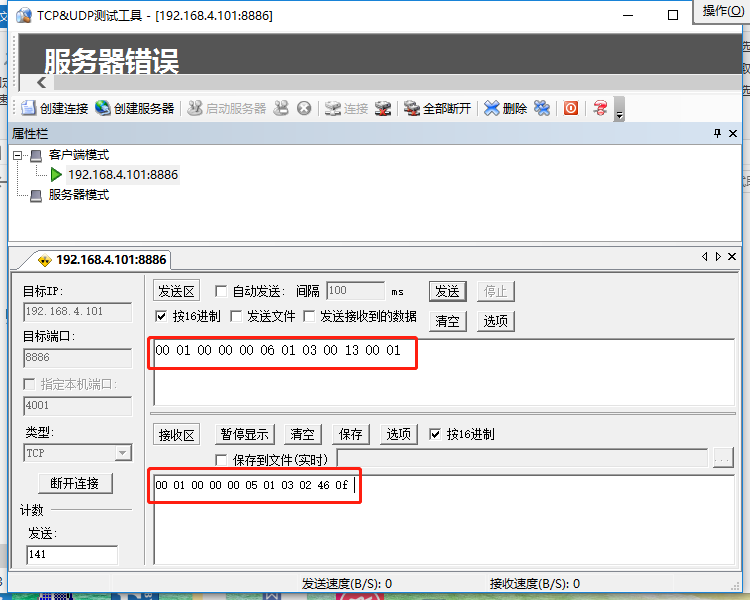

13. 當溫濕度傳感器采集到數據后，將數據通過設備網口網線傳輸給服務器；我們趕緊試試吧，在發送區輸入命令00 01 00 00 00 06 01 03 00 13 00 01，點擊發送按鈕，在接收區就可以收到當前的設備采集數據了；通過16進制的換算，我們可以看到返回值為17935，我們通過485連接的上位機也可以看到數據和我們遠程采集到的數據一致為17.935；這樣就實現了我們數據的遠程采集，也證明了我們E821-RTU(0400-ETH)通信的可靠性。
三、應用場景
本次我們使用億佰特E821-RTU(0400-ETH)產品，參考實際場景，模擬實現了工業現場的溫濕度數據采集。在數據采集場景中比較重要的難點在于實現數據采集的精確度和可靠通信。億佰特E821-RTU(0400-ETH)產品提供了可靠的感知層到網絡層的數據通信，使用modbus RTU/TCP協議讓數據遠程采集變得非常簡單可靠，特別適用于具有以太網的智能工業數據采集場景。
