采集類型：模擬量
接口類型：RS485/以太網
采集路數：4路
網絡類型：以太網
產品重量：230.8±5g

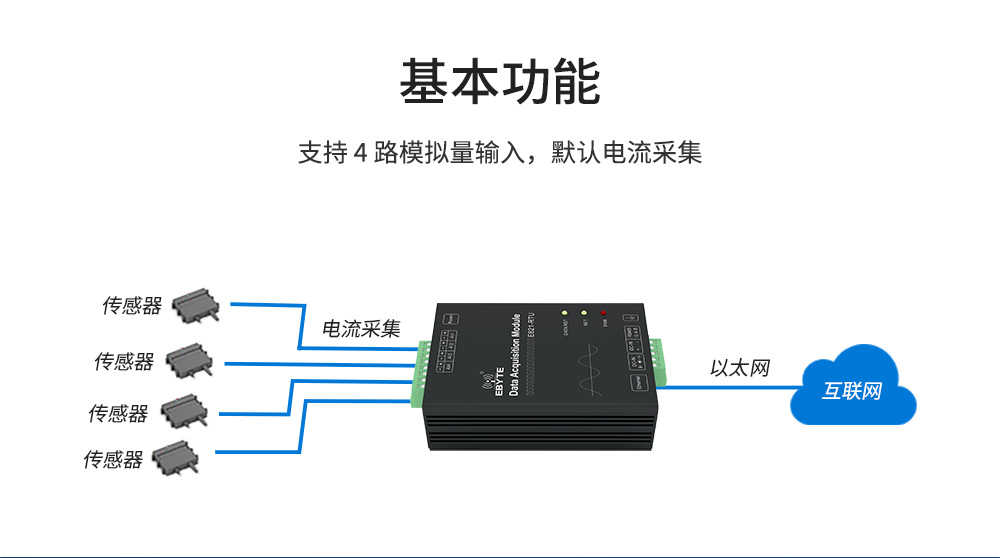

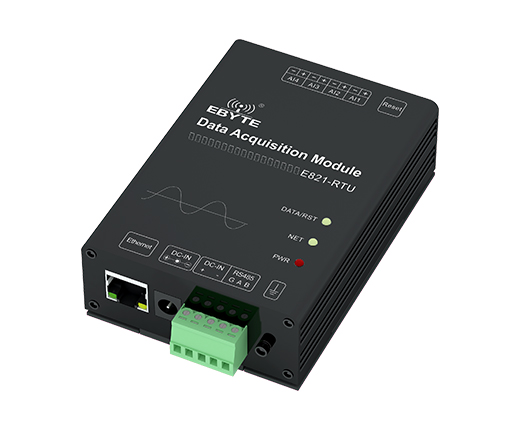

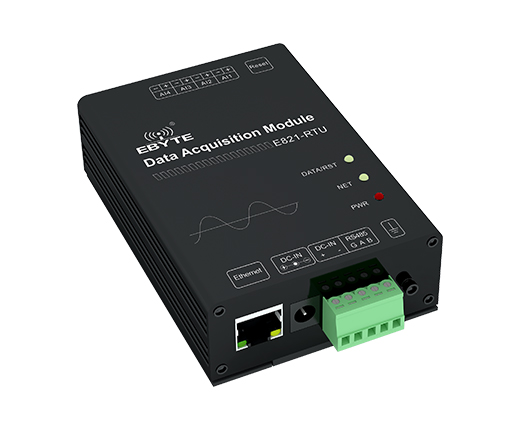

產品簡介：E821-RTU(0400-ETH)是款支持 4 路模擬量（電流）輸入，的網絡數據采集產品。支持 Modbus TCP/RTU 協議。該產品具有高度易用性，用戶可方便快速地集成于自己的系統中，以實現基于網絡的遠程數據采集。
| 網絡參數 | 指標 |
| 網口規格 | RJ45，10/100Mbps |
| 網絡協議 | IP、 TCP/UDP、 ARP、 ICMP、 IPV4 |
| IP 獲取方式 | 靜態 IP、 DHCP |
| 域名解析 | 支持 |
| 硬件參數 | 指標 |

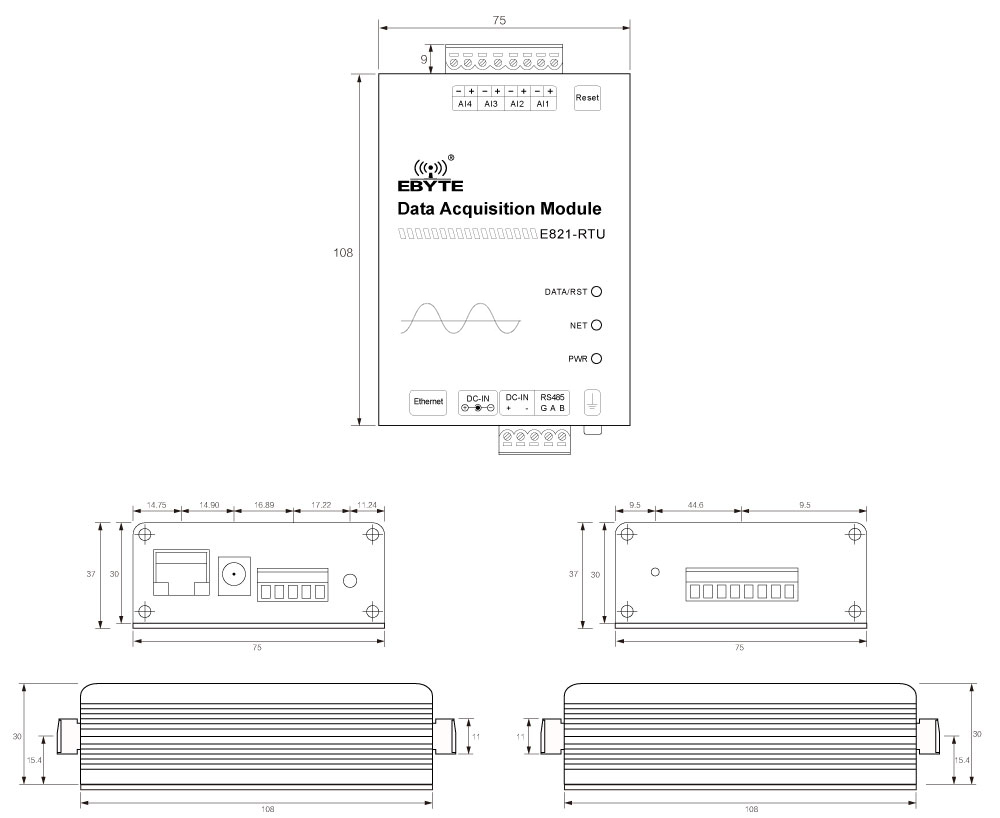

| 產品尺寸(H*W*D) | 108*75*37mm |
| 工作溫度 | -20℃~+70℃ |
| 存儲溫度 | -40℃~+85℃ |
| 工作濕度 | 5%~95% |
| 存儲濕度 | 1%~95% |
| 工作電壓 | 8V~28V、8V/143mA、12V/98mA、24V/52mA、28V/45mA |
| 數據接口 | RS485：1200~115200bps/RJ45：100M |
| 軟件參數 | 指標 |
| 網絡類型 | 以太網 |

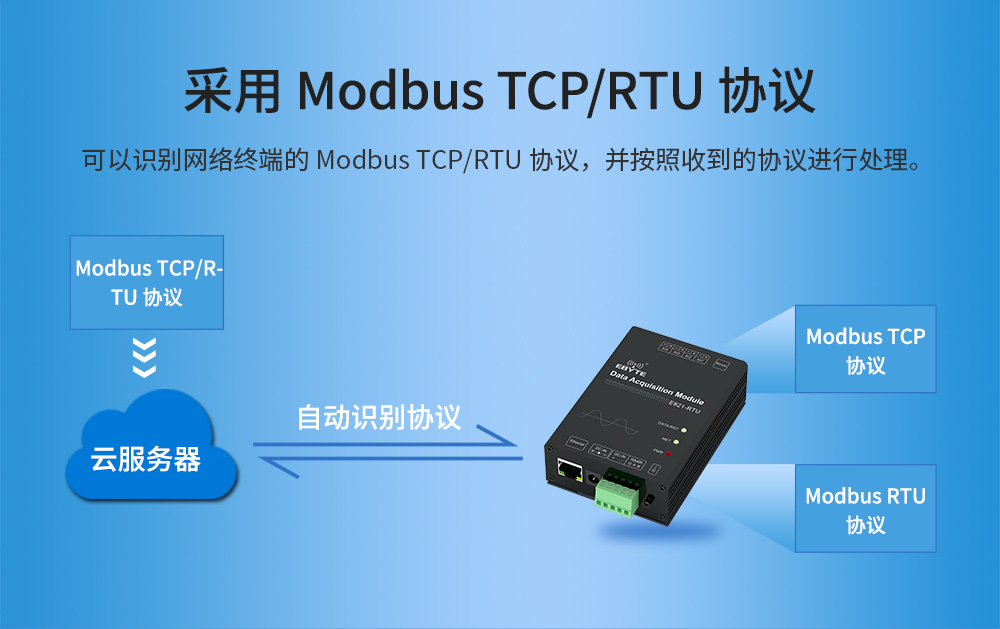

| 配置命令 | Modbus TCP/RTU |
| 網絡協議 | Modbus TCP/RTU |
| 工作模式 | 主機模式、從機模式 |
| 數據傳輸方式 | TCP/UDP |

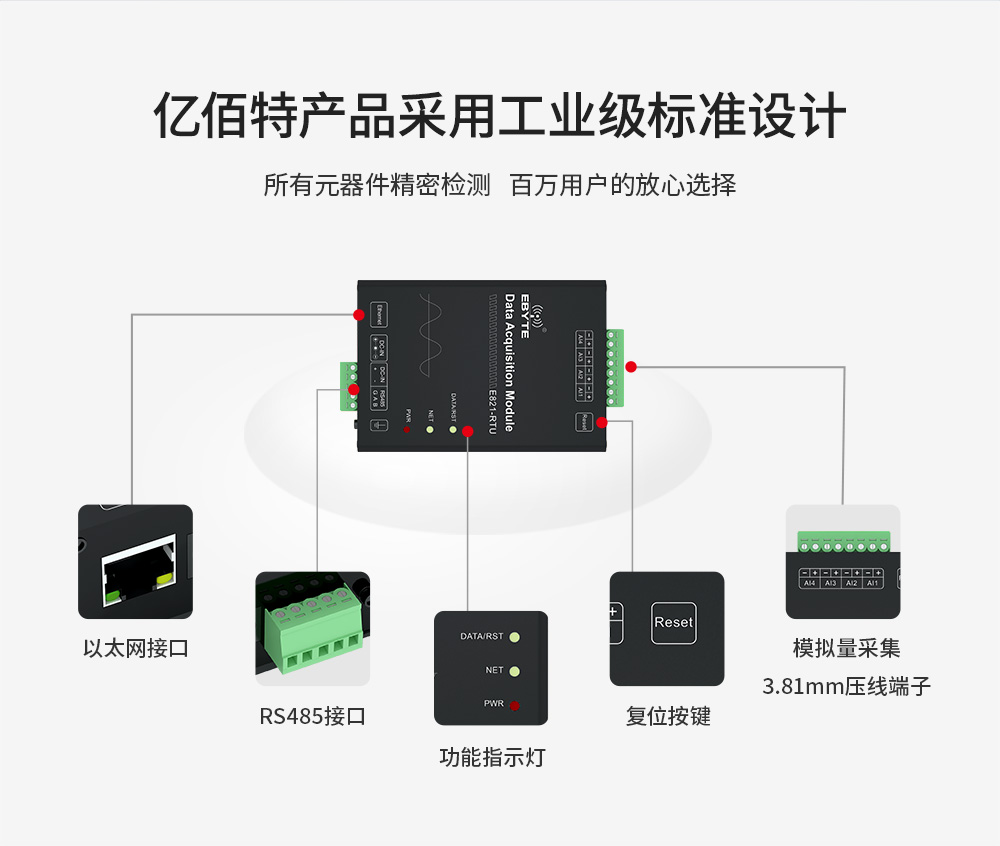

| 腳號 | 端口及其他定義 | 功能 | 說明 |
1 | RJ45 端口 | 以太網接口 | 標準 RJ45 接口，與設備或者 PC 相連接 |
2 | DC-IN 座子 | DC 插座 5.5*2.1mm | 電源輸入端，DC 8V~28V，建議 12V/24V |
3 | DC-IN + | 壓線式電源輸入正極 | 電源輸入，DC 8V~28V，建議 12V/24V |
4 | DC-IN - | 壓線式電源輸入負極 | 電源參考地 |
5 | RS485 G | RS485 參考地 | 信號參考地，可不連接 |
6 | RS485 A | RS485 接口 A | RS485 接口 A 與設備 A 接口相連 |
7 | RS485 B | RS485 接口 B | RS485 接口 B 與設備 B 接口相連 |
8 | 接地螺絲 | 與大地連接 | 與大地連接 |
9 | Reset | 復位按鍵 | 長按 5S 有效 |
10 | AI1+ | 模擬信號輸入通道 1 正極 | 模擬信號輸入通道，與負極組合使用采集模擬量 |
11 | AI1- | 模擬信號輸入通道 1 負極 | 模擬信號輸入通道，與正極組合使用采集模擬量 |
12 | AI2+ | 模擬信號輸入通道 2 正極 | 模擬信號輸入通道，與負極組合使用采集模擬量 |
13 | AI2- | 模擬信號輸入通道 2 負極 | 模擬信號輸入通道，與正極組合使用采集模擬量 |
14 | AI3+ | 模擬信號輸入通道 3 正極 | 模擬信號輸入通道，與負極組合使用采集模擬量 |
15 | AI3- | 模擬信號輸入通道 3 負極 | 模擬信號輸入通道，與正極組合使用采集模擬量 |
16 | AI4+ | 模擬信號輸入通道 4 正極 | 模擬信號輸入通道，與負極組合使用采集模擬量 |
17 | AI4- | 模擬信號輸入通道 4 負極 | 模擬信號輸入通道，與正極組合使用采集模擬量 |

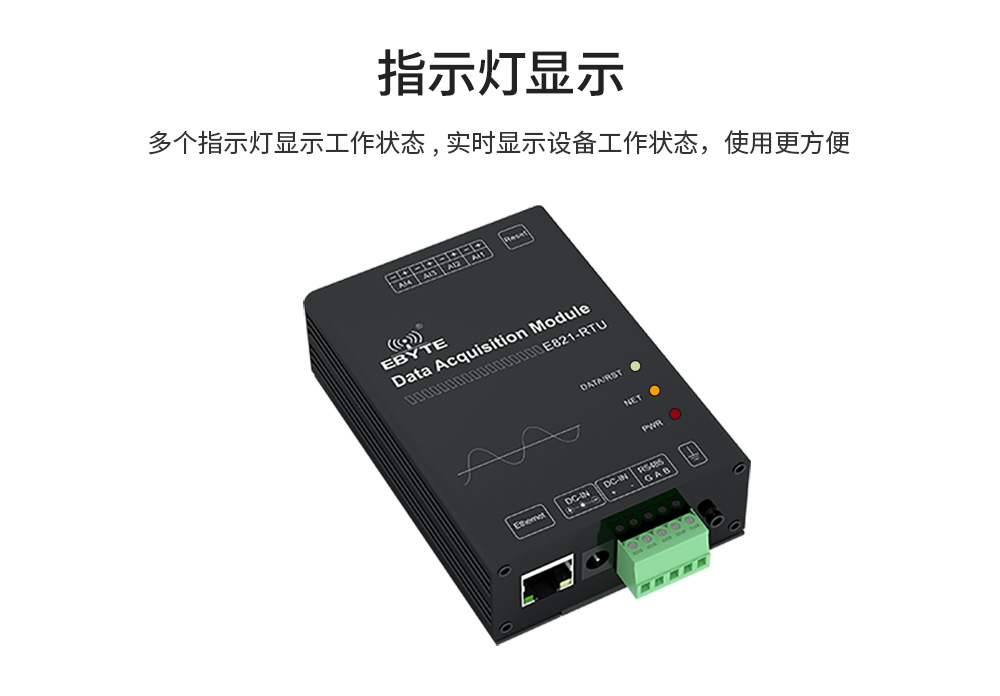

18 | PWR | 電源指示 | 上電紅色，長亮 |
19 | NET | 以太網連接指示 | 藍綠雙色 LED，以太網端口連接 TCP/UDP 連接成功后藍色 LED 長亮，上電綠色 LED 亮一下表正在初始化 |
20 | DATA/RST | 數據收發指示/復位指示 | 藍綠雙色 LED，有數據收發藍色 LED 閃爍，按鍵復位成功綠色 LED 閃爍 3 下 |
| 產品說明書 |
【用戶手冊】E821-RTU(0400-ETH)_Datasheet_CN_  |
| 工具軟件 |
| 【參數配置】E821-RTU(0400-ETH)_配置工具v1.1 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 模塊類型 | TCP/IP | 億佰特云 | 工作模式 | 制式標準 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
| E821-DTU(2I2-400SL) | RS485 | 模擬量 | - | - | 4 種工作模式 | - | 109*75*35mm±1 | 4路模擬量高精度采集 | ||
| E821-RTU(0400-ETH) | RS485 /以太網 | 模擬量 | 支持 | 支持 | 主機模式/從機模式 | - | 108*75*37 | 4路模擬量高精度采集 |
