| 主要參數 | 說明 |
| 輸入電壓 | 4.5~5.5V |
| 輸出電壓 | 4.8~6V |
輸出電流 | 50mA |
| 接口 | RS485/UART_TTL |
| 安裝方式 | 塑封插件 |
| 輸入紋波 | <350mV |
| 輸入電流 | 250（建議大于 300mA） |
| 通信電平 | 2.8~5.25V |
| DC-DC 效率 | 75%(最大負載時) |

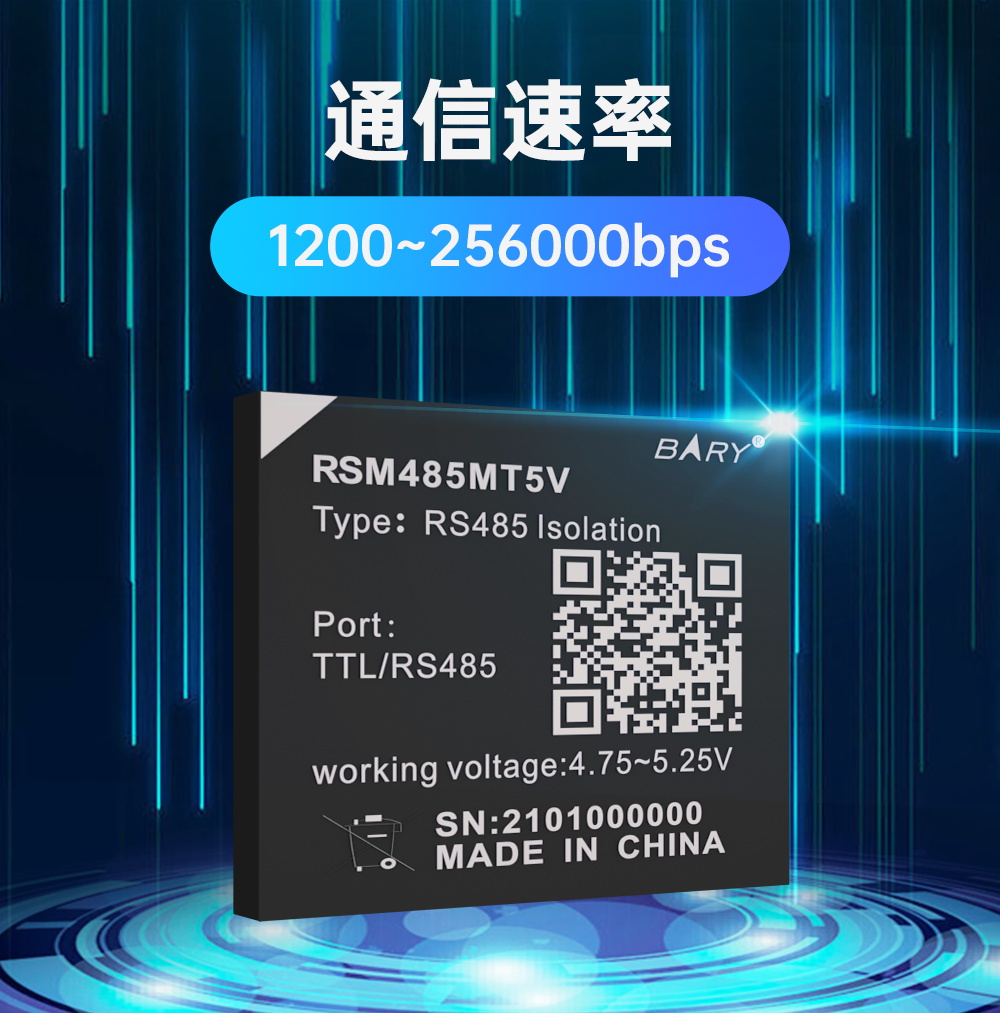

| 傳輸速率 | 1200~256000bps |

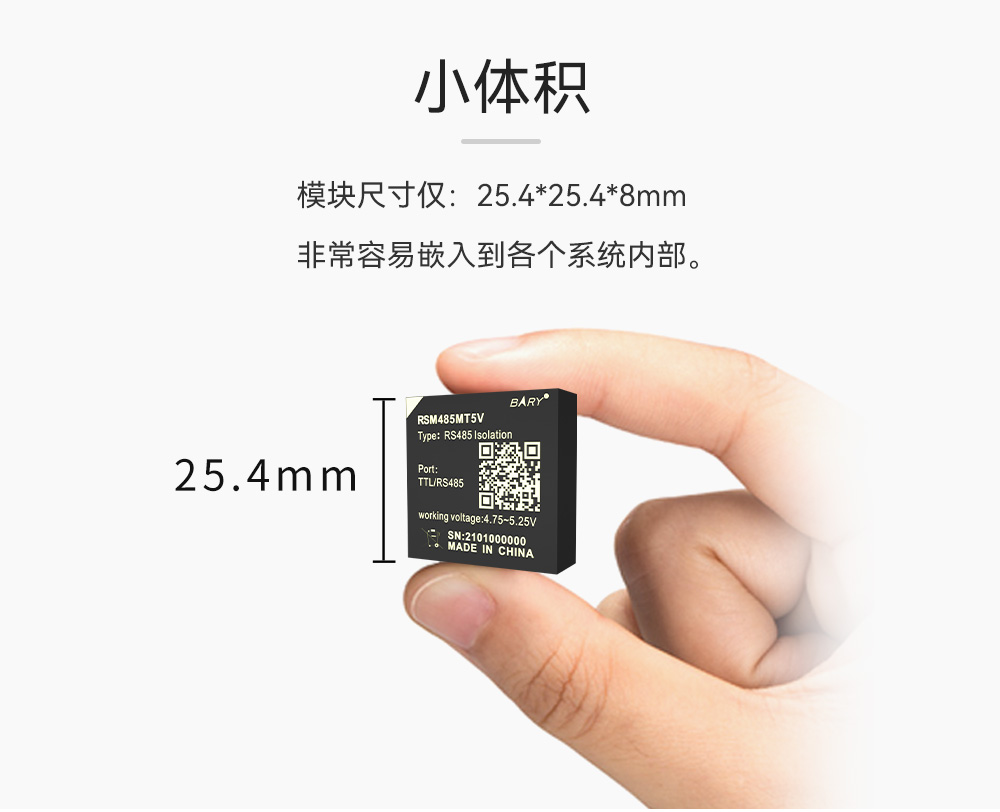

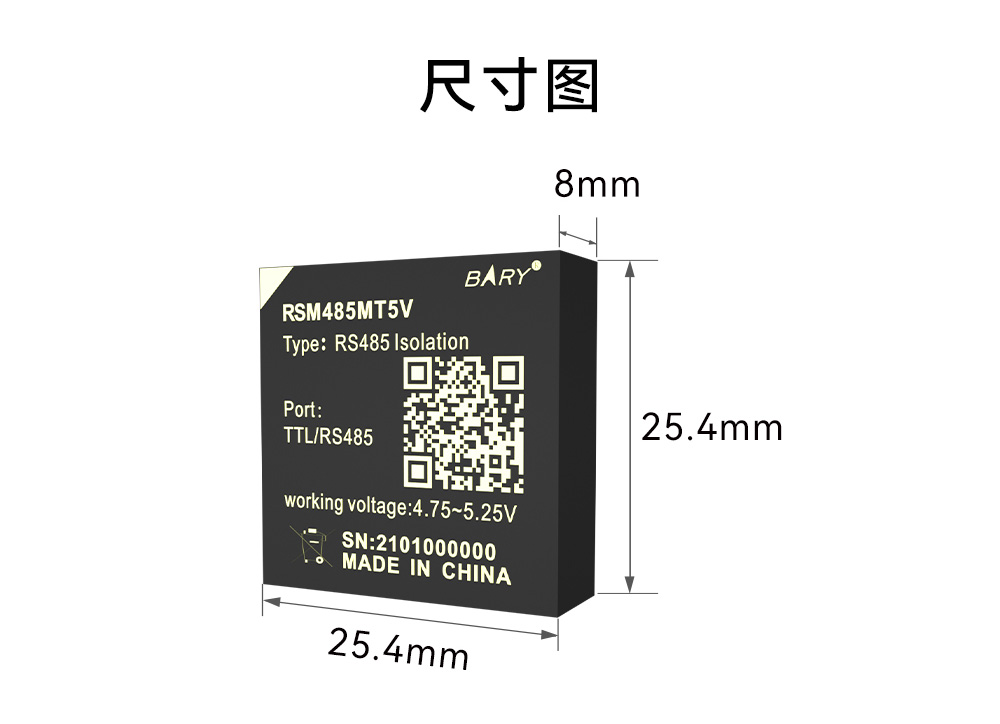

| 產品尺寸 | 25.4*25.4*8mm |
| 產品重量 | 7.5g |

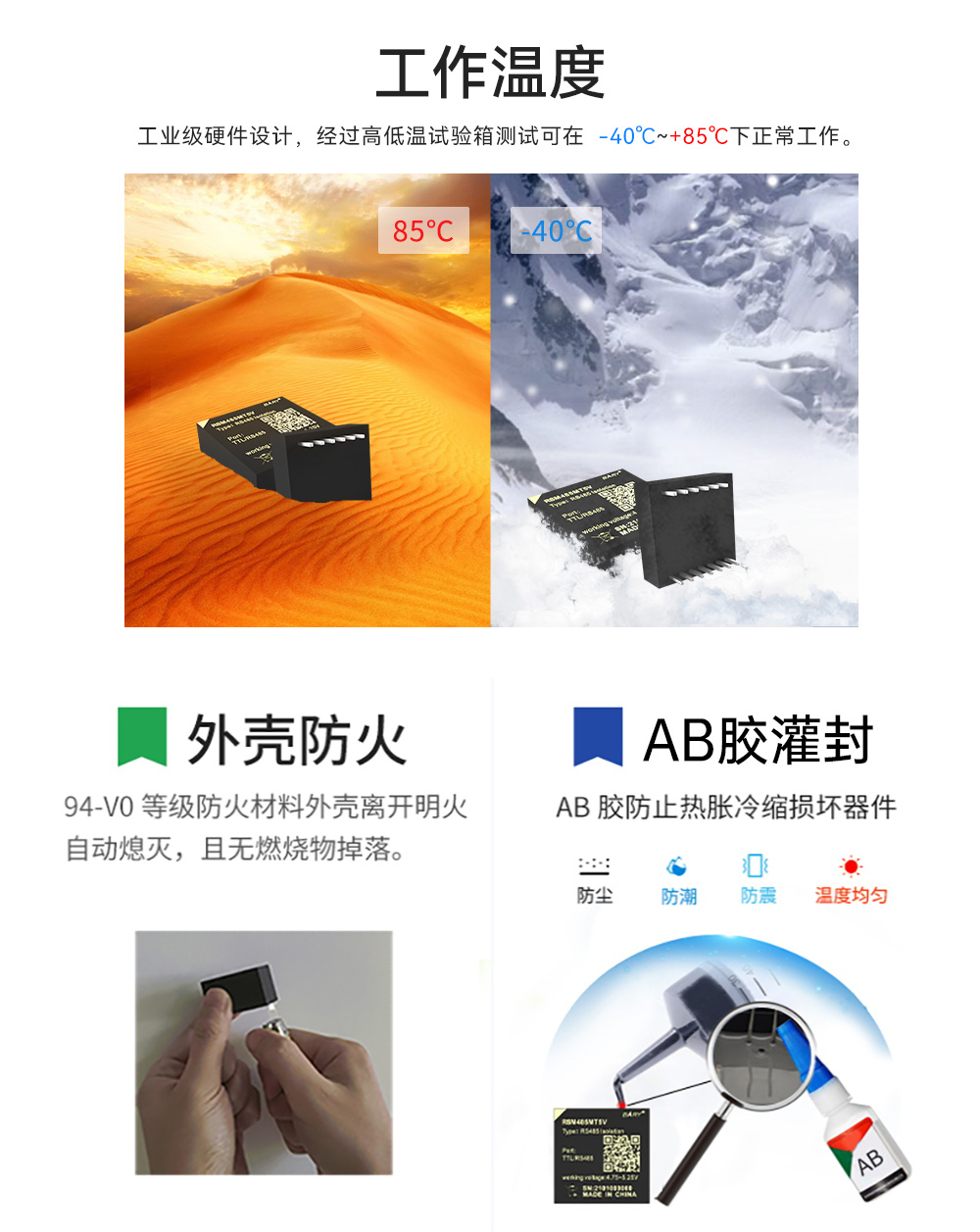

| 工作溫度 | -40~+85 |
| 工作濕度 | 20~90%無冷凝 |
| 存儲濕度 | 20~90%常溫干燥存放 |
| 序號 | 引腳名稱 | 方向 | 用途 |
| 1 | CON | 輸入 | 收發使能(High = TX, Low = Rec) |
| 2 | RXD | 輸入 | 模塊 TTL 串口數據輸入 |
| 3 | TXD | 輸出 | 模塊 TTL 串口數據輸出 |
| 4 | GND | 輸入 | DC 電源輸入負極 |
| 5 | VIN | 輸入 | DC 電源輸入正極 |
| 6 | SGND | 輸出 | 隔離電壓輸出負極 |
| 7 | A | 輸入/輸出 | RS485 總線端口 A |
| 8 | B | 輸入/輸出 | RS485 總線端口 B |
| 9 | VO+ | 輸出 | 隔離電壓輸出正極 |
| 在線購買 |
| 【億佰特官方店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 輸入電壓 | 輸出電壓 | 輸出電流 | 通信電平 | 產品尺寸 | 產品重量 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| RSM485MT5V | 4.5~5.5 Vdc | 4.8~6V | 0~50 mA | 2.8~5.25 V | 25.4*25.4*8 | 7.5g | 單路高速 RS485 隔離收發模塊 | ||
| RSM232MT5V | 4.5~5.5 Vdc | 4.8~6V | 0~50 mA | 2.8~5.25 V | 25.4*25.4*8 | 7.5g | 單路高速RS232隔離收發模塊 |
