當前位置： 首頁 >產品中心 >天線>GPRS/NB-IoT/4G>TX4G-FPC-5324

TX4G-FPC-5324 IPEX-Ⅰ內置天線

類型：FPC 內置天線

頻段：4G/LTE

接口：IPEX-Ⅰ代接口

阻抗：50Ω

增益：3dBi

駐波比：≤1.5

重量：1g

產品簡介：TX4G-FPC-5324 是一款 4G/LTE 頻段的 FPC 內置天線，天線尺寸 53mm×24mm，IPEX-Ⅰ代接口，適用于各種 4G/LTE 頻段的終端設備（手機、無線網卡、路由器）、無線通訊模塊等，天線體積小,性能可靠，內置于模塊安裝使用，信號穩定。

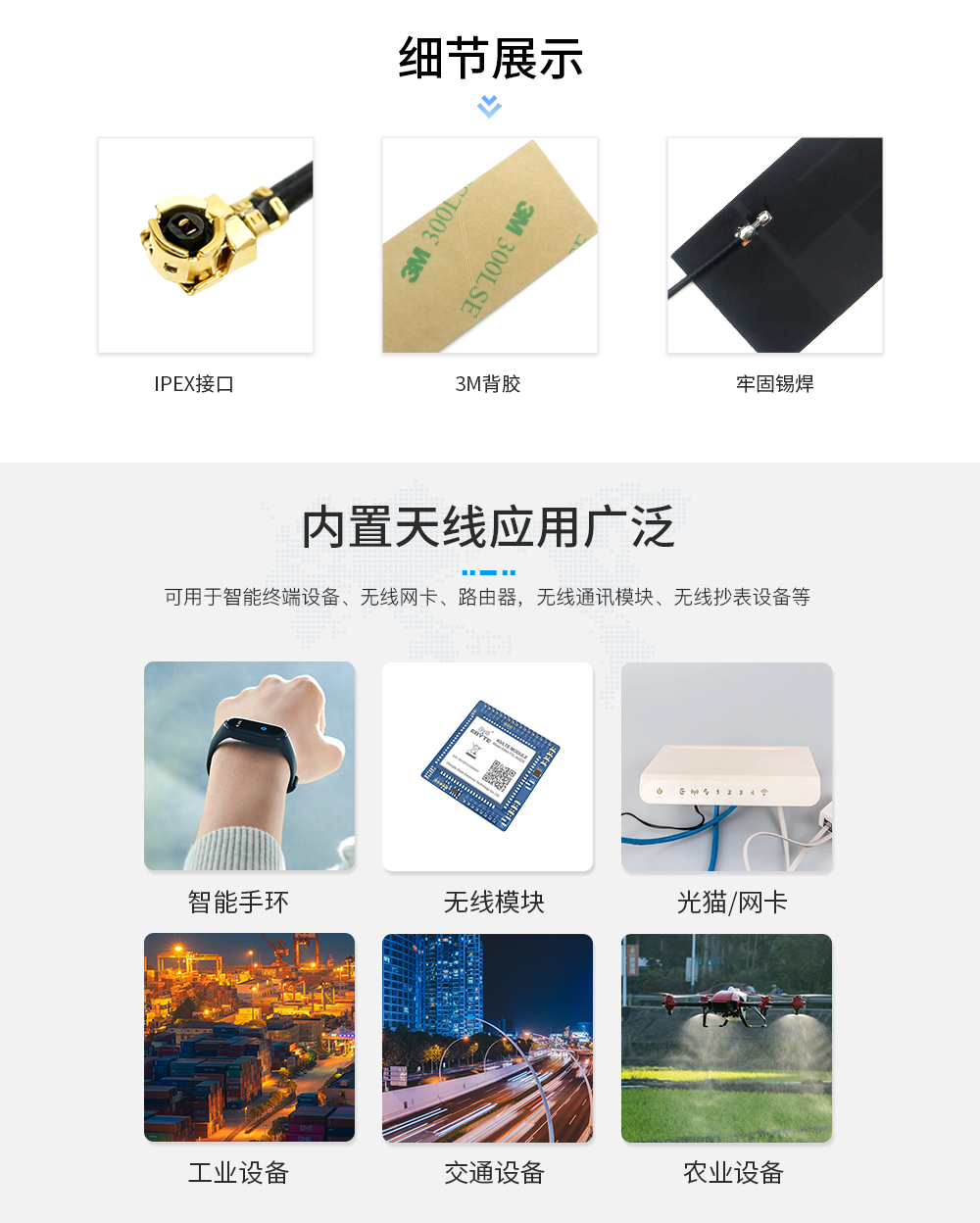

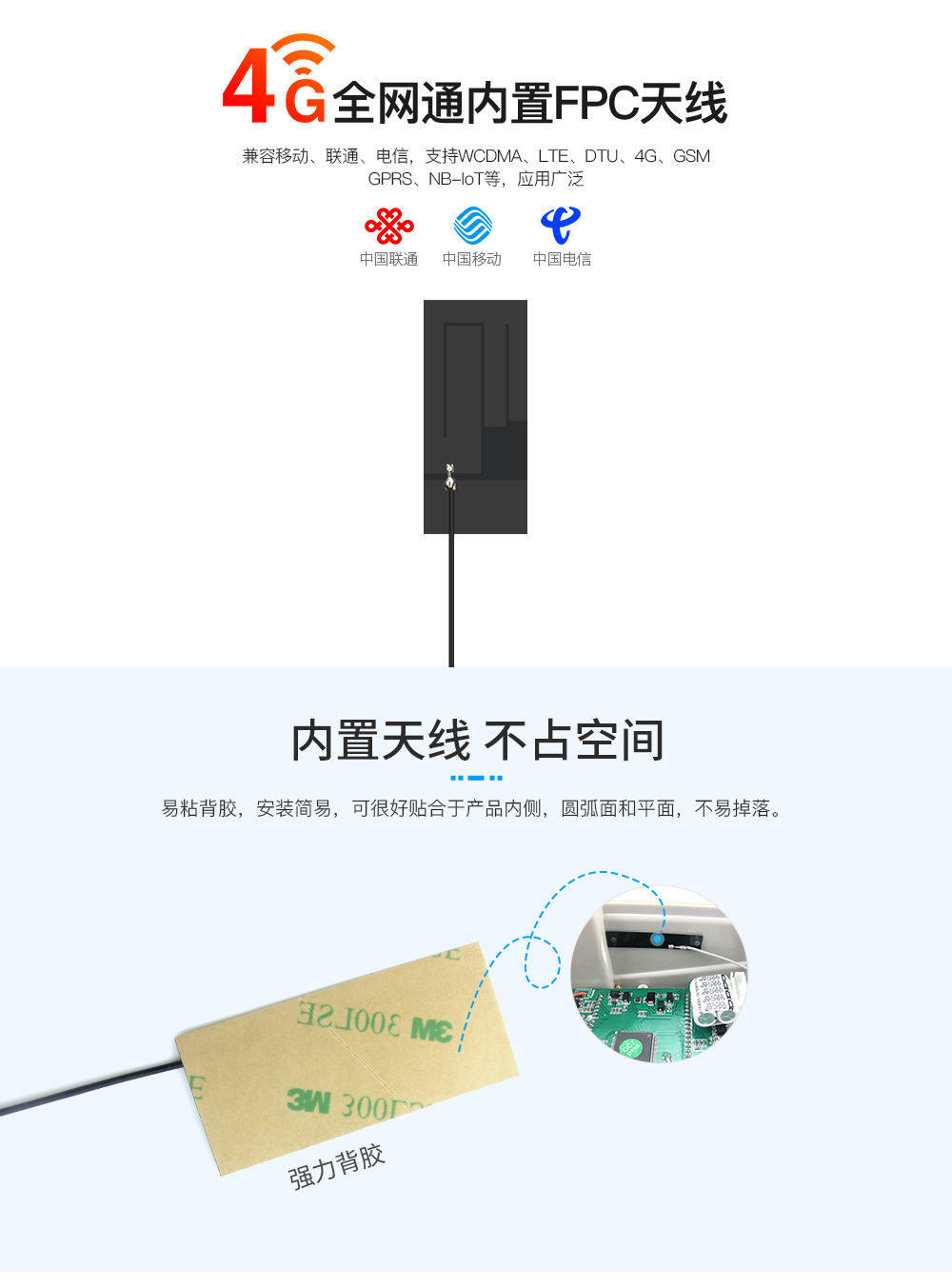

5324_01

5324_02


主要參數參數值
頻率范圍

4G/LTE

698-960MHz;1710-2700MHz

天線增益
3dBi
電壓駐波比
≤1.5
極化方向
線極化
輻射方向
全向
輸入阻抗
50Ω
功率容量
2W
產品尺寸
53mm×24mm
整體重量
1g
饋線材質
RF1.13
饋線長度
120mm（可定制）
天線材質
FPC
接口方式
IPEX-Ⅰ代接口
工作溫度
-30℃～+75℃
儲存溫度
-30℃～+75℃
       在線購買
     【億佰特官方淘寶店】：https://item.taobao.com
    【京東商城】：http://item.jd.com
     【官方淘寶店】：https://item.taobao.com


       批量采購/定制產品
    【銷售專線】：4000-330-990         7x24小時銷售服務熱線
    【聯系郵箱】：sales@cdebyte.com


       技術咨詢
    【在線提交】：http://twohalves.cn/apple-technology.aspx
    【聯系郵箱】：support@cdebyte.com
產品
型號		類型 頻段
Hz 		接口 阻抗
Ω 		增益
dBi 		駐波比 高度 饋線 功能特點技術
手冊		樣品
購買
TX4G-CZ-100 車載貼片天線 4G/LTE SMA-J（內螺紋內針） 50 5 ≤1.5 115*22*5.5mm 1m（可定制） 車載專用天線
TX4G-BLG-25L 玻璃鋼天線 4G N-J（N公頭） 50 5.5 ≤2.0 250mm - 高增益、通訊距離遠
TX4G-JZ-5 直式膠棒天線 4G/LTE SMA-J接口（SMA內螺紋內針） 50 3 ≤2.0 52mm - 彎頭膠棒天線
TX4G-JW-5 彎頭膠棒天線 4G/LTE SMA-J接口（SMA內螺紋內針） 50 3 ≤2.0 50mm - 彎頭膠棒天線
TX4G-BLG-120 玻璃鋼天線 4G/LTE N-J 50 11 ≤2.0 1200mm - 增益高、通訊距離遠
TX4G-BLG-55 玻璃鋼天線 4G/LTE N-J 50 8 ≤2.0 550mm - 增益高、通訊距離遠
TX4G-BLG-85 玻璃鋼天線 4G/LTE N-J 50 9 ≤2.0 850mm - 增益高、通訊距離遠
TX4G-BLG-30 玻璃鋼天線 4G N-J 50 6 ≤2.0 300mm - 增益高、通訊距離遠
TX4G-JKS-IPX20 膠棒天線 4G IPEX-1接口 50 5 ≤1.5 197mm 200mm 頻帶寬、駐波比小、一致性好
TX4G-PCB-125014 內置天線 4G/LTE IPEX-1代接口 50 5 ≤1.5 125*14mm 120mm（可定制） 體積小,性能穩定
TX4G-PCB-4410 PCB內置天線 4G/LTE IPEX-Ⅰ 50 3 ≤2.0 44*10mm 145mm（可定制） 體積小,性能穩定
TX4G-XPFL-300 螺栓底座吸盤天線 4G/LTE SMA-J 接口（SMA 內螺紋內針） 50 3 ≤2.0 176*46mm - 4G/LTE 螺栓底座吸盤天線
TX4G-XPFC-300 強磁底座吸盤天線 4G/LTE SMA-J 接口（SMA 內螺紋內針） 50 3 ≤2.0 176*46mm - 4G/LTE 強磁底座吸盤天線
TX4G-FPC-5324 FPC 內置天線 4G/LTE IPEX-Ⅰ代接口 50 3 ≤1.5 53×24mm 120mm（可定制） FPC 內置天線
TX4G-FPC-4015 FPC 內置天線 4G/LTE IPEX-Ⅰ代接口 50 2.5 ≤1.5 40×15mm 120mm（可定制） FPC 內置天線
TX4G-FPC-6859 FPC 內置天線 4G/LTE IPEX-Ⅰ代接口 50 6 ≤1.5 68×59mm 115mm（可定制） FPC 內置天線
TX4G-FPC-8226 FPC 內置天線 4G/LTE IPEX-Ⅰ代接口 50 5 ≤1.5 82×26mm 112mm（可定制） FPC 內置天線
TX4G-FPC-7021 FPC 內置天線 4G/LTE IPEX-Ⅰ代接口 50 5 ≤1.5 70×21mm 110mm（可定制） FPC 內置天線
TX4G-FPC-9914 FPC 內置天線 4G/LTE IPEX-Ⅰ代接口 50 5 ≤2.0 99×14mm 120mm（可定制） FPC 內置天線
TX4G-JG-150 柱狀機柜天線 4G/LTE SMA-J 接口（SMA 內螺紋內針） 50 5 ≤1.5 80×30mm 1.5m（可定制） 柱狀機柜天線
TX4G-BLG-100 玻璃鋼天線 4G N-K（N 母頭） 50 10 ≤2.0 1020±4mm - 4G頻段的玻璃鋼天線
TX4G-BLG-75 玻璃鋼天線 4G N-K（N 母頭） 50 12 ≤1.5 750±4mm - 4G頻段的玻璃鋼天線
TX4G-XPL17-150 吸盤天線 4G/LTE SMA-J 50 4 ≤1.5 200mm 1.5m 適用于各種 4G/LTE 頻段無線設備
TX4G-PCB-6613 PCB 內置天線 800~960MHz;1710~2700MHz IPEX-1 代 50 5 ≤1.5 66mm（饋線150） - PCB 內置天線
TX4G-JZLW-15 膠棒機柜天線 800~960MHz;1710~2700MHz IPEX-1 代 50 5 ≤1.5 165mm（饋線150） - 膠棒機柜天線
TX4G-JKC-19 可彎折膠棒天線 4G/LTE，698~960MHz,1710~2700MHz SMA-J（SMA 內螺紋內針） 50 5.0 ≤1.5 190mm - 可彎折，全向天線
TX4G-TB-300 銅桿吸盤天線 4G/LTE SMA-K 50 6.0 ≤1.5 165*Φ62.2 - 適用于4G系列產品
TX4G-BLG-25 玻璃鋼天線 4G/LTE N-J（N公頭） 50 6.0 ≤1.5 250mm - 適用于4G系列產品
TX4G-JKS-20 膠棒天線 4G SMA-J 50 3.0 ≤1.5 195mm - 適用于4G系列產品
TX4G-XPL-300 吸盤天線 4G SMA-J 50 5 ≤1.5 32.5cm 300cm 適用于4G，適用于GPRS
  • TX4G-CZ-100

    產品型號：TX4G-CZ-100

    類型 :車載貼片天線

    頻段 Hz :4G/LTE

    接口 :SMA-J（內螺紋內針）

    阻抗 Ω :50

    增益 dBi :5

    駐波比 :≤1.5

    高度 :115*22*5.5mm

    饋線 :1m（可定制）

    功能特點:車載專用天線

    PDF ：

    購買：

  • TX4G-BLG-25L

    產品型號：TX4G-BLG-25L

    類型 :玻璃鋼天線

    頻段 Hz :4G

    接口 :N-J（N公頭）

    阻抗 Ω :50

    增益 dBi :5.5

    駐波比 :≤2.0

    高度 :250mm

    饋線 :-

    功能特點:高增益、通訊距離遠

    PDF ：

    購買：

  • TX4G-JZ-5

    產品型號：TX4G-JZ-5

    類型 :直式膠棒天線

    頻段 Hz :4G/LTE

    接口 :SMA-J接口（SMA內螺紋內針）

    阻抗 Ω :50

    增益 dBi :3

    駐波比 :≤2.0

    高度 :52mm

    饋線 :-

    功能特點:彎頭膠棒天線

    PDF ：

    購買：

  • TX4G-JW-5

    產品型號：TX4G-JW-5

    類型 :彎頭膠棒天線

    頻段 Hz :4G/LTE

    接口 :SMA-J接口（SMA內螺紋內針）

    阻抗 Ω :50

    增益 dBi :3

    駐波比 :≤2.0

    高度 :50mm

    饋線 :-

    功能特點:彎頭膠棒天線

    PDF ：

    購買：

  • TX4G-BLG-120

    產品型號：TX4G-BLG-120

    類型 :玻璃鋼天線

    頻段 Hz :4G/LTE

    接口 :N-J

    阻抗 Ω :50

    增益 dBi :11

    駐波比 :≤2.0

    高度 :1200mm

    饋線 :-

    功能特點:增益高、通訊距離遠

    PDF ：

    購買：

  • TX4G-BLG-55

    產品型號：TX4G-BLG-55

    類型 :玻璃鋼天線

    頻段 Hz :4G/LTE

    接口 :N-J

    阻抗 Ω :50

    增益 dBi :8

    駐波比 :≤2.0

    高度 :550mm

    饋線 :-

    功能特點:增益高、通訊距離遠

    PDF ：

    購買：

  • TX4G-BLG-85

    產品型號：TX4G-BLG-85

    類型 :玻璃鋼天線

    頻段 Hz :4G/LTE

    接口 :N-J

    阻抗 Ω :50

    增益 dBi :9

    駐波比 :≤2.0

    高度 :850mm

    饋線 :-

    功能特點:增益高、通訊距離遠

    PDF ：

    購買：

  • TX4G-BLG-30

    產品型號：TX4G-BLG-30

    類型 :玻璃鋼天線

    頻段 Hz :4G

    接口 :N-J

    阻抗 Ω :50

    增益 dBi :6

    駐波比 :≤2.0

    高度 :300mm

    饋線 :-

    功能特點:增益高、通訊距離遠

    PDF ：

    購買：

  • TX4G-JKS-IPX20

    產品型號：TX4G-JKS-IPX20

    類型 :膠棒天線

    頻段 Hz :4G

    接口 :IPEX-1接口

    阻抗 Ω :50

    增益 dBi :5

    駐波比 :≤1.5

    高度 :197mm

    饋線 :200mm

    功能特點:頻帶寬、駐波比小、一致性好

    PDF ：

    購買：

  • TX4G-PCB-125014

    產品型號：TX4G-PCB-125014

    類型 :內置天線

    頻段 Hz :4G/LTE

    接口 :IPEX-1代接口

    阻抗 Ω :50

    增益 dBi :5

    駐波比 :≤1.5

    高度 :125*14mm

    饋線 :120mm（可定制）

    功能特點:體積小,性能穩定

    PDF ：

    購買：

  • TX4G-PCB-4410

    產品型號：TX4G-PCB-4410

    類型 :PCB內置天線

    頻段 Hz :4G/LTE

    接口 :IPEX-Ⅰ

    阻抗 Ω :50

    增益 dBi :3

    駐波比 :≤2.0

    高度 :44*10mm

    饋線 :145mm（可定制）

    功能特點:體積小,性能穩定

    PDF ：

    購買：

  • TX4G-XPFL-300

    產品型號：TX4G-XPFL-300

    類型 :螺栓底座吸盤天線

    頻段 Hz :4G/LTE

    接口 :SMA-J 接口（SMA 內螺紋內針）

    阻抗 Ω :50

    增益 dBi :3

    駐波比 :≤2.0

    高度 :176*46mm

    饋線 :-

    功能特點:4G/LTE 螺栓底座吸盤天線

    PDF ：

    購買：

  • TX4G-XPFC-300

    產品型號：TX4G-XPFC-300

    類型 :強磁底座吸盤天線

    頻段 Hz :4G/LTE

    接口 :SMA-J 接口（SMA 內螺紋內針）

    阻抗 Ω :50

    增益 dBi :3

    駐波比 :≤2.0

    高度 :176*46mm

    饋線 :-

    功能特點:4G/LTE 強磁底座吸盤天線

    PDF ：

    購買：

  • TX4G-FPC-5324

    產品型號：TX4G-FPC-5324

    類型 :FPC 內置天線

    頻段 Hz :4G/LTE

    接口 :IPEX-Ⅰ代接口

    阻抗 Ω :50

    增益 dBi :3

    駐波比 :≤1.5

    高度 :53×24mm

    饋線 :120mm（可定制）

    功能特點:FPC 內置天線

    PDF ：

    購買：

  • TX4G-FPC-4015

    產品型號：TX4G-FPC-4015

    類型 :FPC 內置天線

    頻段 Hz :4G/LTE

    接口 :IPEX-Ⅰ代接口

    阻抗 Ω :50

    增益 dBi :2.5

    駐波比 :≤1.5

    高度 :40×15mm

    饋線 :120mm（可定制）

    功能特點:FPC 內置天線

    PDF ：

    購買：

  • TX4G-FPC-6859

    產品型號：TX4G-FPC-6859

    類型 :FPC 內置天線

    頻段 Hz :4G/LTE

    接口 :IPEX-Ⅰ代接口

    阻抗 Ω :50

    增益 dBi :6

    駐波比 :≤1.5

    高度 :68×59mm

    饋線 :115mm（可定制）

    功能特點:FPC 內置天線

    PDF ：

    購買：

  • TX4G-FPC-8226

    產品型號：TX4G-FPC-8226

    類型 :FPC 內置天線

    頻段 Hz :4G/LTE

    接口 :IPEX-Ⅰ代接口

    阻抗 Ω :50

    增益 dBi :5

    駐波比 :≤1.5

    高度 :82×26mm

    饋線 :112mm（可定制）

    功能特點:FPC 內置天線

    PDF ：

    購買：

  • TX4G-FPC-7021

    產品型號：TX4G-FPC-7021

    類型 :FPC 內置天線

    頻段 Hz :4G/LTE

    接口 :IPEX-Ⅰ代接口

    阻抗 Ω :50

    增益 dBi :5

    駐波比 :≤1.5

    高度 :70×21mm

    饋線 :110mm（可定制）

    功能特點:FPC 內置天線

    PDF ：

    購買：

  • TX4G-FPC-9914

    產品型號：TX4G-FPC-9914

    類型 :FPC 內置天線

    頻段 Hz :4G/LTE

    接口 :IPEX-Ⅰ代接口

    阻抗 Ω :50

    增益 dBi :5

    駐波比 :≤2.0

    高度 :99×14mm

    饋線 :120mm（可定制）

    功能特點:FPC 內置天線

    PDF ：

    購買：

  • TX4G-JG-150

    產品型號：TX4G-JG-150

    類型 :柱狀機柜天線

    頻段 Hz :4G/LTE

    接口 :SMA-J 接口（SMA 內螺紋內針）

    阻抗 Ω :50

    增益 dBi :5

    駐波比 :≤1.5

    高度 :80×30mm

    饋線 :1.5m（可定制）

    功能特點:柱狀機柜天線

    PDF ：

    購買：

  • TX4G-BLG-100

    產品型號：TX4G-BLG-100

    類型 :玻璃鋼天線

    頻段 Hz :4G

    接口 :N-K（N 母頭）

    阻抗 Ω :50

    增益 dBi :10

    駐波比 :≤2.0

    高度 :1020±4mm

    饋線 :-

    功能特點:4G頻段的玻璃鋼天線

    PDF ：

    購買：

  • TX4G-BLG-75

    產品型號：TX4G-BLG-75

    類型 :玻璃鋼天線

    頻段 Hz :4G

    接口 :N-K（N 母頭）

    阻抗 Ω :50

    增益 dBi :12

    駐波比 :≤1.5

    高度 :750±4mm

    饋線 :-

    功能特點:4G頻段的玻璃鋼天線

    PDF ：

    購買：

  • TX4G-XPL17-150

    產品型號：TX4G-XPL17-150

    類型 :吸盤天線

    頻段 Hz :4G/LTE

    接口 :SMA-J

    阻抗 Ω :50

    增益 dBi :4

    駐波比 :≤1.5

    高度 :200mm

    饋線 :1.5m

    功能特點:適用于各種 4G/LTE 頻段無線設備

    PDF ：

    購買：

  • TX4G-PCB-6613

    產品型號：TX4G-PCB-6613

    類型 :PCB 內置天線

    頻段 Hz :800~960MHz;1710~2700MHz

    接口 :IPEX-1 代

    阻抗 Ω :50

    增益 dBi :5

    駐波比 :≤1.5

    高度 :66mm（饋線150）

    饋線 :-

    功能特點:PCB 內置天線

    PDF ：

    購買：

  • TX4G-JZLW-15

    產品型號：TX4G-JZLW-15

    類型 :膠棒機柜天線

    頻段 Hz :800~960MHz;1710~2700MHz

    接口 :IPEX-1 代

    阻抗 Ω :50

    增益 dBi :5

    駐波比 :≤1.5

    高度 :165mm（饋線150）

    饋線 :-

    功能特點:膠棒機柜天線

    PDF ：

    購買：

  • TX4G-JKC-19

    產品型號：TX4G-JKC-19

    類型 :可彎折膠棒天線

    頻段 Hz :4G/LTE，698~960MHz,1710~2700MHz

    接口 :SMA-J（SMA 內螺紋內針）

    阻抗 Ω :50

    增益 dBi :5.0

    駐波比 :≤1.5

    高度 :190mm

    饋線 :-

    功能特點:可彎折，全向天線

    PDF ：

    購買：

  • TX4G-TB-300

    產品型號：TX4G-TB-300

    類型 :銅桿吸盤天線

    頻段 Hz :4G/LTE

    接口 :SMA-K

    阻抗 Ω :50

    增益 dBi :6.0

    駐波比 :≤1.5

    高度 :165*Φ62.2

    饋線 :-

    功能特點:適用于4G系列產品

    PDF ：

    購買：

  • TX4G-BLG-25

    產品型號：TX4G-BLG-25

    類型 :玻璃鋼天線

    頻段 Hz :4G/LTE

    接口 :N-J（N公頭）

    阻抗 Ω :50

    增益 dBi :6.0

    駐波比 :≤1.5

    高度 :250mm

    饋線 :-

    功能特點:適用于4G系列產品

    PDF ：

    購買：

  • TX4G-JKS-20

    產品型號：TX4G-JKS-20

    類型 :膠棒天線

    頻段 Hz :4G

    接口 :SMA-J

    阻抗 Ω :50

    增益 dBi :3.0

    駐波比 :≤1.5

    高度 :195mm

    饋線 :-

    功能特點:適用于4G系列產品

    PDF ：

    購買：

  • TX4G-XPL-300

    產品型號：TX4G-XPL-300

    類型 :吸盤天線

    頻段 Hz :4G

    接口 :SMA-J

    阻抗 Ω :50

    增益 dBi :5

    駐波比 :≤1.5

    高度 :32.5cm

    饋線 :300cm

    功能特點:適用于4G，適用于GPRS

    PDF ：

    購買：
