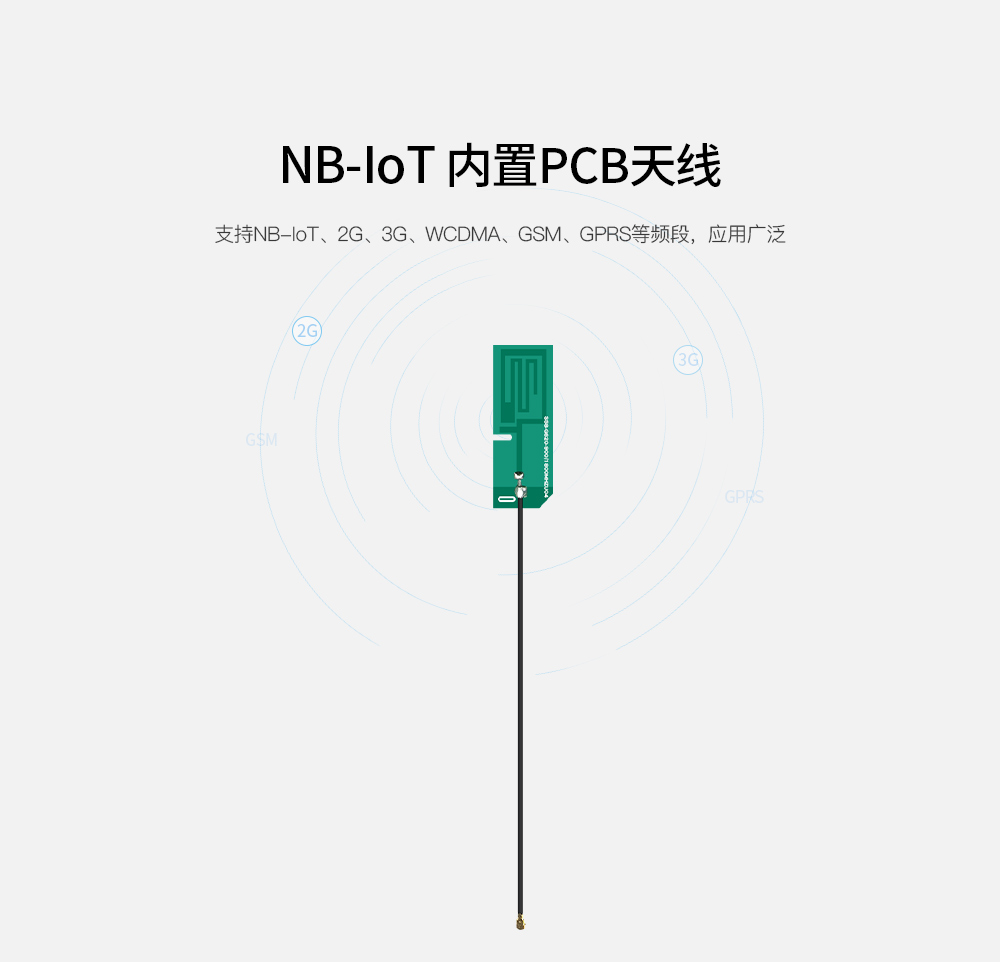

TXGN-PCB-4013 內置天線

類型：PCB 內置天線

頻段：824-960MHz;1710-2170MHz

接口：IPEX-Ⅰ代接口

阻抗：50Ω

增益：3dBi

駐波比：≤1.5

產品簡介：TXGN-PCB-4013 是一款 NB/GSM 頻段的 PCB 內置天線，天線尺寸 40mm×13mm，IPEX-Ⅰ代接口，適用于各種 NB/GSM 頻段的終端設備（手機、無線網卡、路由器）、無線通訊模塊等，天線體積小,性能可靠，內置于模塊安裝使用，信號穩定。

技術手冊

樣品購買

概述特點

概述特點 性能參數 訂購方式系列產品

30339_01

30339_02

30339_03

主要參數	參數值
頻率范圍	NB/GSM 824-960MHz;1710-2170MHz
天線增益	3dBi
電壓駐波比	≤1.5
極化方向	線極化
輻射方向	全向
輸入阻抗	50Ω
功率容量	2W
產品尺寸	40mm×13mm
整體重量	1g
饋線材質	RF1.13
饋線長度	148mm（可定制）
天線材質	PCB
接口方式	IPEX-Ⅰ代接口
工作溫度	-30℃～+75℃
儲存溫度	-30℃～+75℃

在線購買

【億佰特官方淘寶店】：https://www.taobao.com

【京東商城】：http://item.jd.com

【官方淘寶店】：https://item.taobao.com

批量采購/定制產品

【銷售專線】：4000-330-990 7x24小時銷售服務熱線

【聯系郵箱】：sales@cdebyte.com

技術咨詢

【在線提交】：http://twohalves.cn/apple-technology.aspx

【聯系郵箱】：support@cdebyte.com

產品型號	類型	頻段 Hz	接口	阻抗 Ω	增益 dBi	駐波比	高度	饋線	功能特點
TXGN-FPC-4322	FPC 內置天線	NB/GSM/3G	IPEX-Ⅰ代接口	50	3.0	≤1.5	43mm×22mm	115mm（可定制）	適用于NB/GSM/3G
TXGN-FPC-5017	FPC 內置天線	NB/GSM/3G	IPEX-Ⅰ代接口	50	3.0	≤1.5	50mm×17mm	124mm（可定制）	適用于NB/GSM/3G
TXGN-PCB-4013	PCB 內置天線	NB/GSM	IPEX-Ⅰ代接口	50	3.0	≤1.5	40mm×13mm	148mm（可定制）	適用于NB/GSM
TXGN-FPC-3407	FPC 內置天線	NB/GSM	IPEX-Ⅰ代接口	50	3.0	≤1.5	34mm×7mm	120mm（可定制）	適用于NB/GSM
TXGN-PCB-D41	PCB 內置天線	NB/GSM/3G	IPEX-Ⅰ代接口	50	3.0	≤1.5	41mm	145mm（可定制）	適用于NB/GSM/3G
TXGN-PCB-3508	PCB 內置天線	NB/GSM	IPEX-Ⅰ代接口	50	3.0	≤1.5	35mm×8mm	145mm（可定制）	適用于NB/GSM
TXGN-FPC-3308	FPC 內置天線	NB/GSM	IPEX-Ⅰ代接口	50	3.0	≤1.5	33mm×8mm	95mm（可定制）	適用于NB/GSM
TXGN-FPC-4410	FPC 內置天線	NB/GSM/3G	IPEX-Ⅰ代接口	50	3.0	≤2.0	44mm×10mm	120mm（可定制）	適用于NB/GSM/3G
TXGN-JZ-5	直頭膠棒天線	NB-IoT/GPRS/GSM	SMA-J	50	2.5	≤1.5	52mm	-	適用于GPRS/NB-IoT
TXGN-JW-5	彎頭膠棒天線	NB-IoT/GPRS/GSM	SMA-J	50	2.5	≤1.5	50mm	-	適用于GPRS/NB-IoT
TXGN-TB-300	銅桿吸盤天線	4G/LTE	SMA-K	50	6.0	≤1.5	160*Φ60mm	-	適用于4G系列產品
TXGN-PCB-6508	柔性天線	2.4G	IPX	50	2.0	≤1.5	668150mm	-	適用于GPRS/NB-IoT
TXGN-JKD-20	膠棒天線	GPRS	SMA-J	50	3.0	≤1.5	200mm	-	適用于GPRS/NB-IoT
TXGN-XPL-300	吸盤天線	GPRS	SMA-J	50	3.5	≤1.5	29cm	300cm	適用于GPRS/NB-IoT

TXGN-FPC-4322

產品型號：TXGN-FPC-4322

類型 :FPC 內置天線
頻段 Hz :NB/GSM/3G
接口 :IPEX-Ⅰ代接口
阻抗 Ω :50
增益 dBi :3.0
駐波比 :≤1.5
高度 :43mm×22mm
饋線 :115mm（可定制）
功能特點:適用于NB/GSM/3G

PDF ：

購買：
TXGN-FPC-5017

產品型號：TXGN-FPC-5017

類型 :FPC 內置天線
頻段 Hz :NB/GSM/3G
接口 :IPEX-Ⅰ代接口
阻抗 Ω :50
增益 dBi :3.0
駐波比 :≤1.5
高度 :50mm×17mm
饋線 :124mm（可定制）
功能特點:適用于NB/GSM/3G

PDF ：

購買：
TXGN-PCB-4013

產品型號：TXGN-PCB-4013

類型 :PCB 內置天線
頻段 Hz :NB/GSM
接口 :IPEX-Ⅰ代接口
阻抗 Ω :50
增益 dBi :3.0
駐波比 :≤1.5
高度 :40mm×13mm
饋線 :148mm（可定制）
功能特點:適用于NB/GSM

PDF ：

購買：
TXGN-FPC-3407

產品型號：TXGN-FPC-3407

類型 :FPC 內置天線
頻段 Hz :NB/GSM
接口 :IPEX-Ⅰ代接口
阻抗 Ω :50
增益 dBi :3.0
駐波比 :≤1.5
高度 :34mm×7mm
饋線 :120mm（可定制）
功能特點:適用于NB/GSM

PDF ：

購買：
TXGN-PCB-D41

產品型號：TXGN-PCB-D41

類型 :PCB 內置天線
頻段 Hz :NB/GSM/3G
接口 :IPEX-Ⅰ代接口
阻抗 Ω :50
增益 dBi :3.0
駐波比 :≤1.5
高度 :41mm
饋線 :145mm（可定制）
功能特點:適用于NB/GSM/3G

PDF ：

購買：
TXGN-PCB-3508

產品型號：TXGN-PCB-3508

類型 :PCB 內置天線
頻段 Hz :NB/GSM
接口 :IPEX-Ⅰ代接口
阻抗 Ω :50
增益 dBi :3.0
駐波比 :≤1.5
高度 :35mm×8mm
饋線 :145mm（可定制）
功能特點:適用于NB/GSM

PDF ：

購買：
TXGN-FPC-3308

產品型號：TXGN-FPC-3308

類型 :FPC 內置天線
頻段 Hz :NB/GSM
接口 :IPEX-Ⅰ代接口
阻抗 Ω :50
增益 dBi :3.0
駐波比 :≤1.5
高度 :33mm×8mm
饋線 :95mm（可定制）
功能特點:適用于NB/GSM

PDF ：

購買：
TXGN-FPC-4410

產品型號：TXGN-FPC-4410

類型 :FPC 內置天線
頻段 Hz :NB/GSM/3G
接口 :IPEX-Ⅰ代接口
阻抗 Ω :50
增益 dBi :3.0
駐波比 :≤2.0
高度 :44mm×10mm
饋線 :120mm（可定制）
功能特點:適用于NB/GSM/3G

PDF ：

購買：
TXGN-JZ-5

產品型號：TXGN-JZ-5

類型 :直頭膠棒天線
頻段 Hz :NB-IoT/GPRS/GSM
接口 :SMA-J
阻抗 Ω :50
增益 dBi :2.5
駐波比 :≤1.5
高度 :52mm
饋線 :-
功能特點:適用于GPRS/NB-IoT

PDF ：

購買：
TXGN-JW-5

產品型號：TXGN-JW-5

類型 :彎頭膠棒天線
頻段 Hz :NB-IoT/GPRS/GSM
接口 :SMA-J
阻抗 Ω :50
增益 dBi :2.5
駐波比 :≤1.5
高度 :50mm
饋線 :-
功能特點:適用于GPRS/NB-IoT

PDF ：

購買：
TXGN-TB-300

產品型號：TXGN-TB-300

類型 :銅桿吸盤天線
頻段 Hz :4G/LTE
接口 :SMA-K
阻抗 Ω :50
增益 dBi :6.0
駐波比 :≤1.5
高度 :160*Φ60mm
饋線 :-
功能特點:適用于4G系列產品

PDF ：

購買：
TXGN-PCB-6508

產品型號：TXGN-PCB-6508

類型 :柔性天線
頻段 Hz :2.4G
接口 :IPX
阻抗 Ω :50
增益 dBi :2.0
駐波比 :≤1.5
高度 :66*8*150mm
饋線 :-
功能特點:適用于GPRS/NB-IoT

PDF ：

購買：
TXGN-JKD-20

產品型號：TXGN-JKD-20

類型 :膠棒天線
頻段 Hz :GPRS
接口 :SMA-J
阻抗 Ω :50
增益 dBi :3.0
駐波比 :≤1.5
高度 :200mm
饋線 :-
功能特點:適用于GPRS/NB-IoT

PDF ：

購買：
TXGN-XPL-300

產品型號：TXGN-XPL-300

類型 :吸盤天線
頻段 Hz :GPRS
接口 :SMA-J
阻抗 Ω :50
增益 dBi :3.5
駐波比 :≤1.5
高度 :29cm
饋線 :300cm
功能特點:適用于GPRS/NB-IoT

PDF ：

購買：
