| 類別 | 項目 | 指標 |
AI 輸入 AO 輸出 | AI/AO 通道數量 | 4 |
| 接口類型 | 電流型 | |
| AI/AO 輸入方式 | 0/4～20mA | |

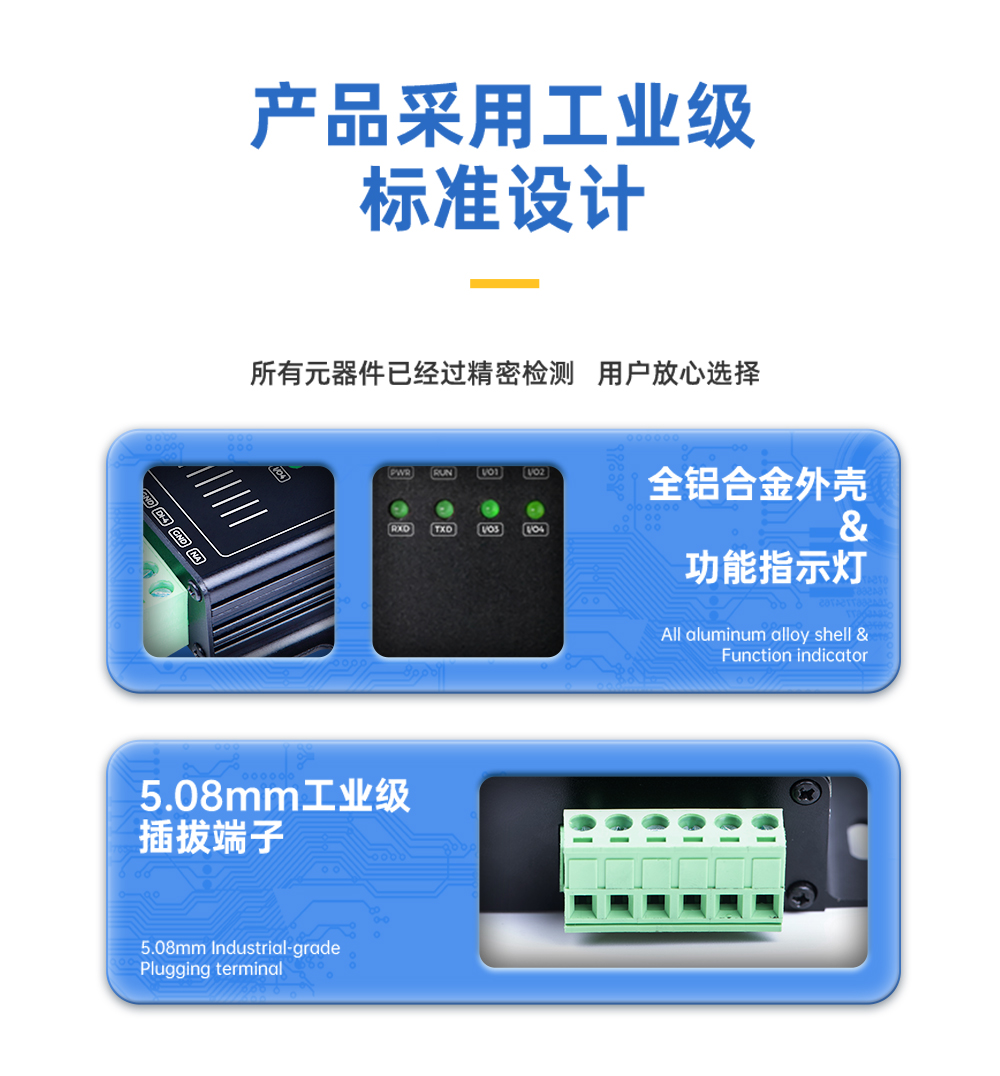

| 連接方式 | 5.08mm 工業級插拔端子 | |

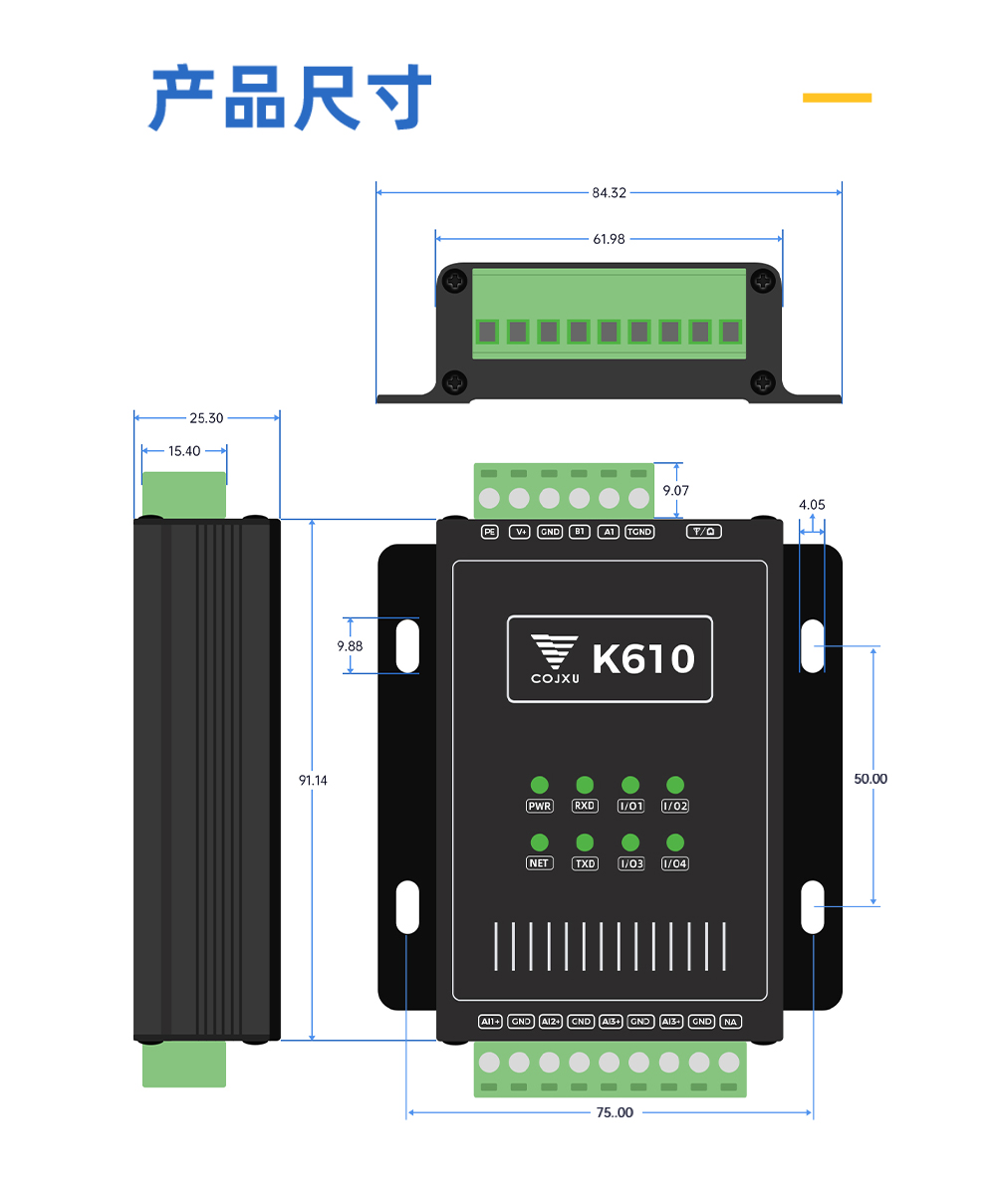

| 物理特征 | 產品尺寸 | 110*84.32*25.3mm（長*寬*高） |
| 產品重量 | 164±5g | |
| 包裝重量 | 710±10g | |
| 工作環境 | 工作溫度 | -40℃～85℃ |
| 存儲溫度 | -60℃～125℃ | |
| 工作濕度 | 5%～95% RH | |
| 存儲濕度 | 1%～95% | |
| 防水等級 | 不防水，具備一定防潮能力 | |
| 電源 | 工作電壓 | 直流電壓：DC 8V～28V |
| 電源連接端類型 | 5.08mm 工業級插拔端子 | |
| 發送端功率功耗 | Pmax(最大功耗)=0.8W，Pav(平均功耗)≤0.5W | |
| 接收端功率功耗 | Pmax(最大功耗)=5W,Pav(平均功耗)≤2.5W | |
| 第一通信方式 | 類型 | 485 |
| 是否帶隔離 | 否 | |
| 連接方式 | 5.08mm 工業級插拔端子 | |
| 第二通信方式 | 類型 | LoRa 無線擴頻（SX1262） |
| 發射功率 | 160mW(22dBm) | |
| 工作頻率 | 410.125～493.125Mhz（默認 410.125Mhz） | |
| 實測距離 | 4000 米（晴朗空曠環境，最大功率，空速 2.4K，天線增益 5dBi，饋線長 1m）； 建議實際工程應用距離≤1000 米。 | |
| 空中速率 | 2.4～62.5kbps(默認 4.8kbps) | |
| 接收靈敏度 | -138dbm | |
| 信道數量 | 83 | |
| 匹配天線接口/阻抗/頻段 | SMA 內螺紋內針/等效阻抗 50Ω/433Mhz |

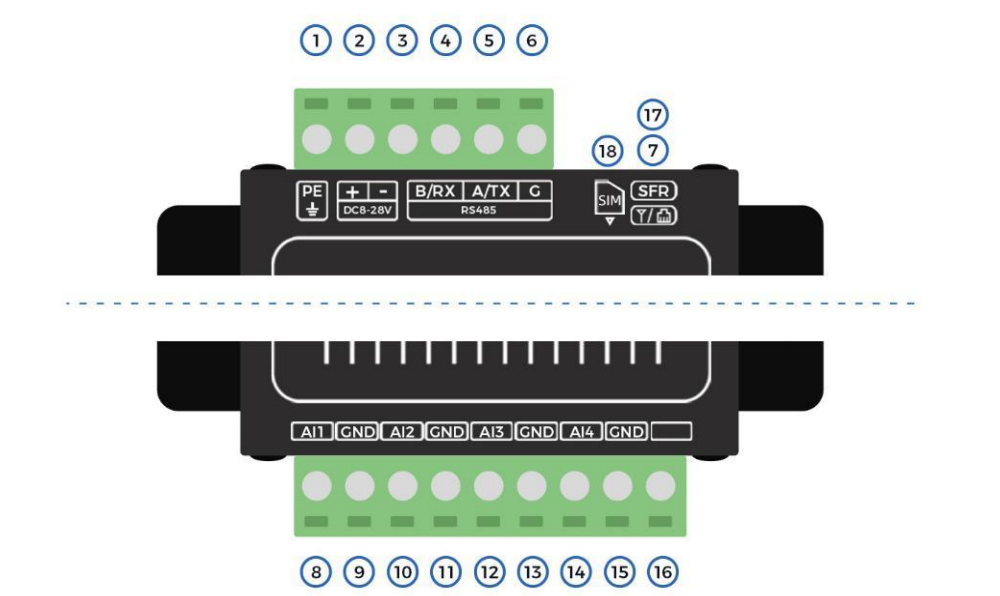

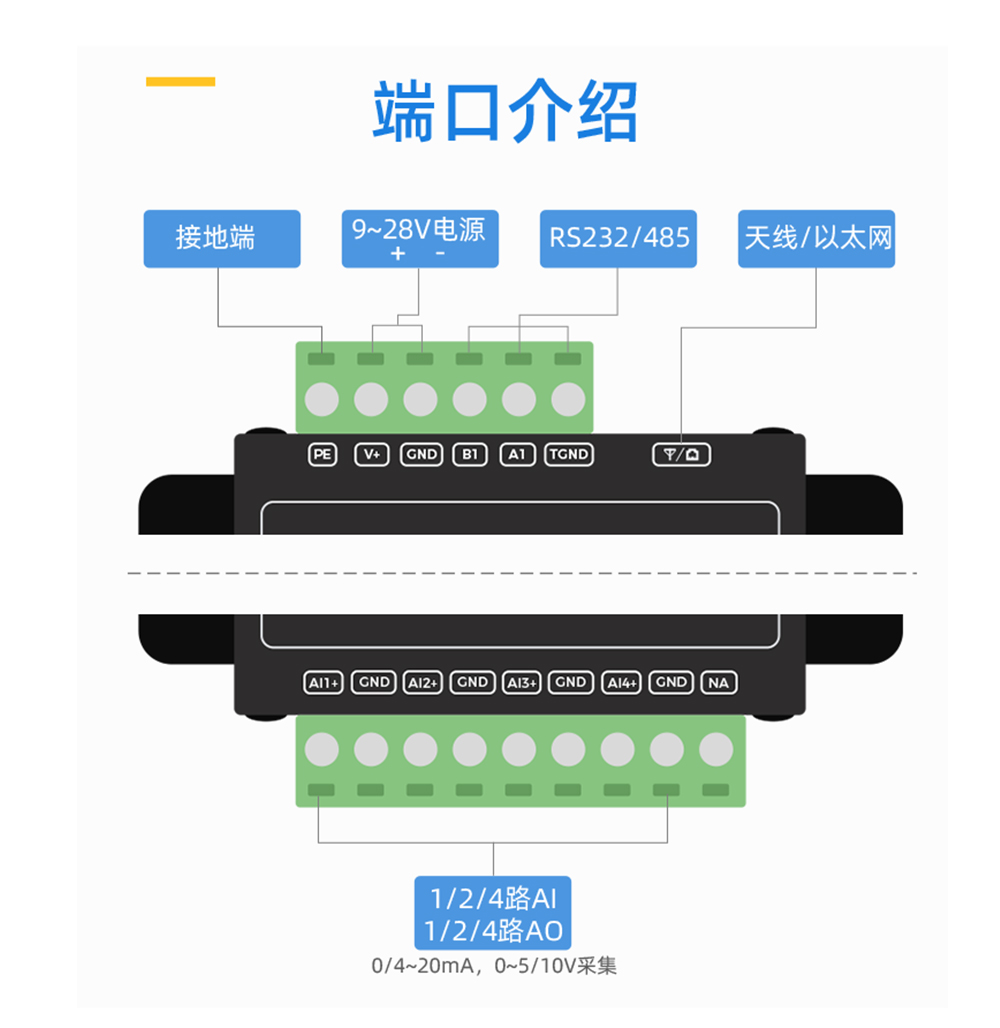

| 序號 | 端口及其他定義 | 功能 | 說明 |
| 1 | PE | 保護接地端 | 防雷保護接地。大地引線良好的情況，建議將產品殼體與大地相連；反 之即可。 |
| 2 | + | 電源正極 | 電源輸入正極，直流輸入電壓范圍 8-28V。 |
| 3 | - | 電源地 | 電源輸入負極（0V）。 |
| 4 | B/RX | 通信接口 B/RXD | 485 接口 B/(RS232_RXD)。 |
| 5 | A/TX | 通信接口 A/TXD | 485 接口 A/(RS232_TXD)。 |
| 6 | G | 通訊口地 | 485 地（可以不接）/RS232 信號地(0V)。 |
| 7 | 第二通訊接口 | 天線接口/網口 | 433Mhz 天線接口/網口插座 |
| 8 | AI1 | 模擬量輸入 1 通道 | 0/4～20mA 模擬信號輸入通道 1。 |
| 9 | GND | 輸入負極 | 輸入負極（0V）。 |
| 10 | AI2 | 模擬量輸入 2 通道 | 0/4～20mA 模擬信號輸入通道 2。 |
| 11 | GND | 輸入負極 | 輸入負極（0V）。 |
| 12 | AI3 | 模擬量輸入 3 通道 | 0/4～20mA 模擬信號輸入通道 3。 |
| 13 | GND | 輸入負極 | 輸入負極（0V）。 |
| 14 | AI4 | 模擬量輸入 4 通道 | 0/4～20mA 模擬信號輸入通道 4。 |
| 15 | GND | 輸入負極 | 輸入負極（0V）。 |
| 16 | - | 無 | 預留懸空，不接。 |
| 17 | SFR | 恢復出廠設置 | 長按 3 秒，即可恢復出廠設置(Set Factory Reset)（根據 RUN 燈狀態 指示）。 |
| 18 | SIM | SIM 卡槽 | 插入流量物聯網卡或足夠流量套餐的電話卡。 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 模塊類型 | 信道數量 | 天線接口 | AI/AO 通道數量 | AI/AO 輸入方式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
| K62-DL20 | 電流型 | 模擬量對傳模塊 | 83 | SMA 內螺紋內針 | 4 | 0/4～20mA | 110*84.32*25.3 | 4路0/4～20mA模擬量輸入 |
