通信接口：RS485
工作頻率：410.125～493.125Mhz
發送功率：160mW(22dBm)
通信方式：LoRa擴頻
實測距離：4000 m
產品尺寸：110*84.32*25.3mm
產品重量：164±5g

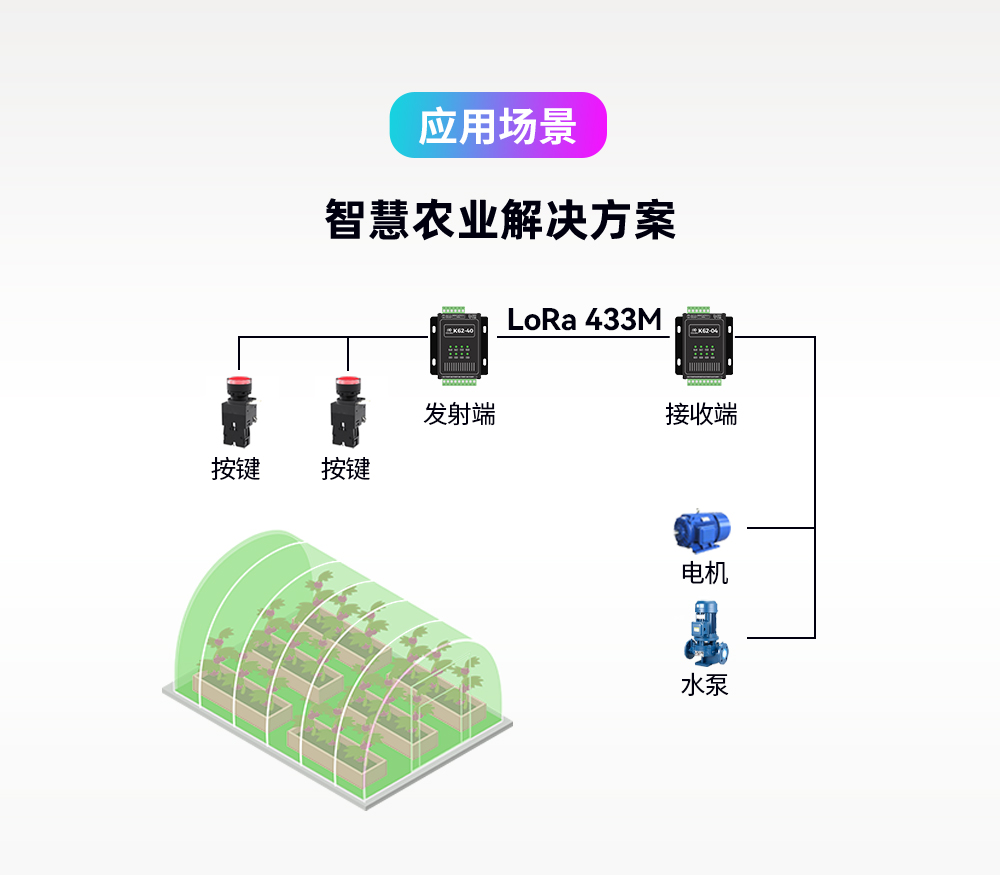

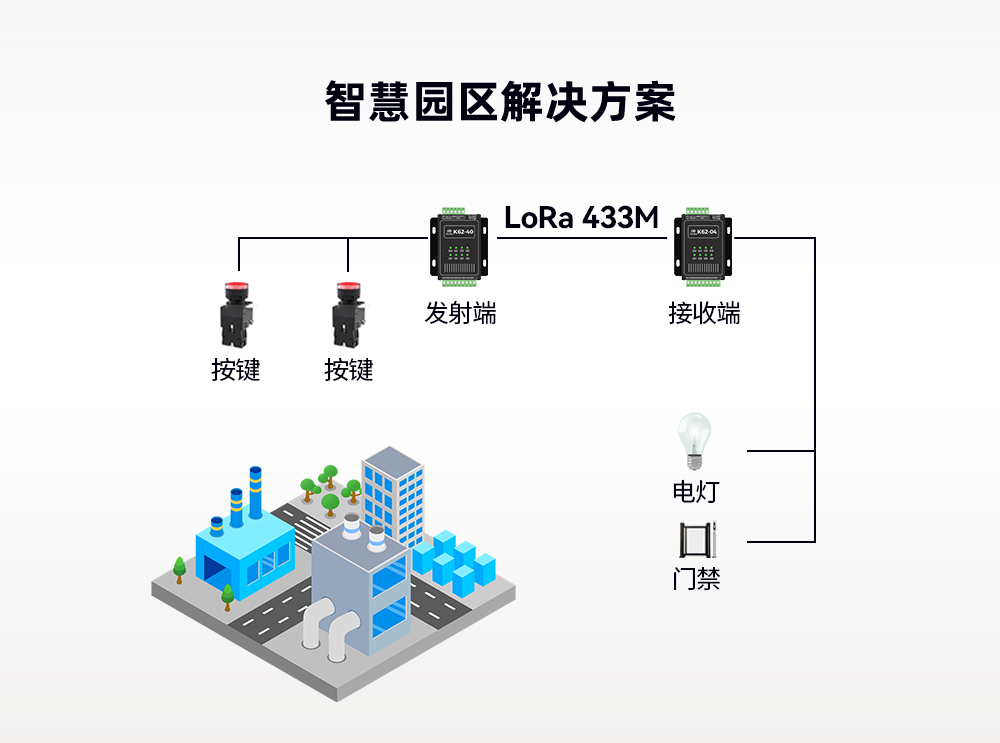

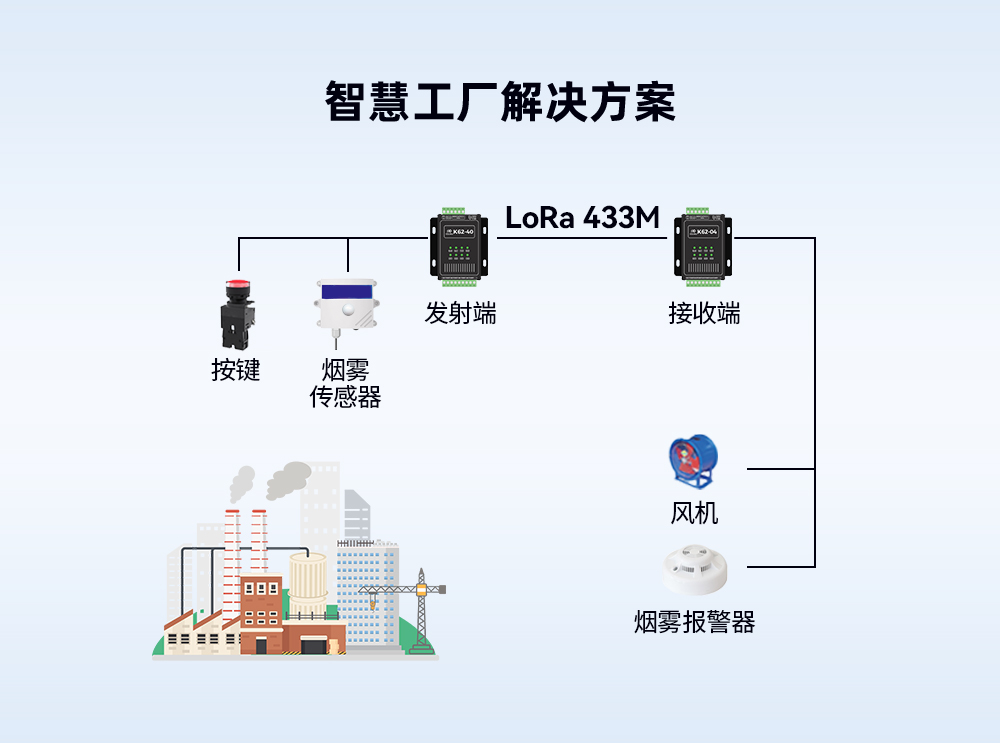

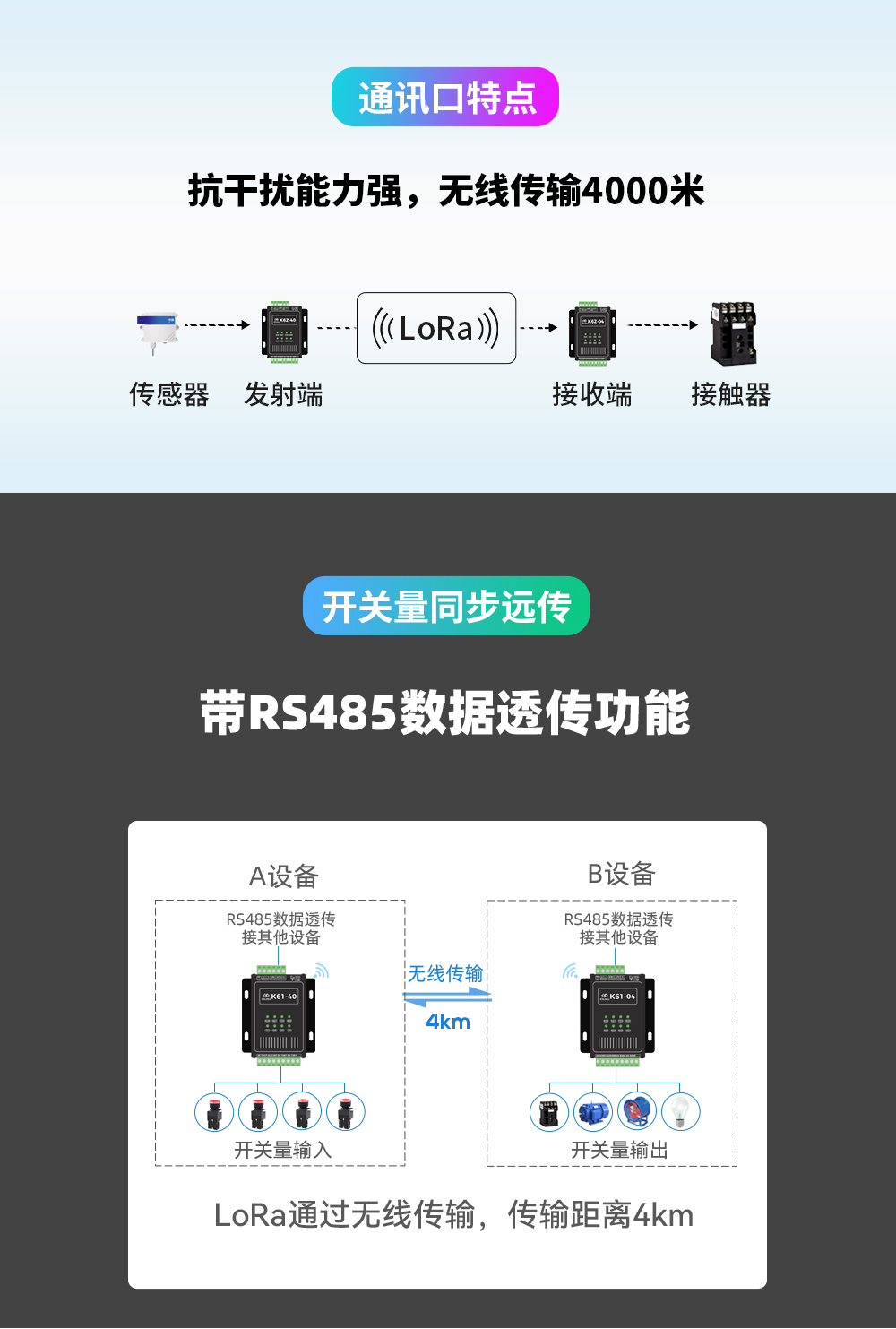

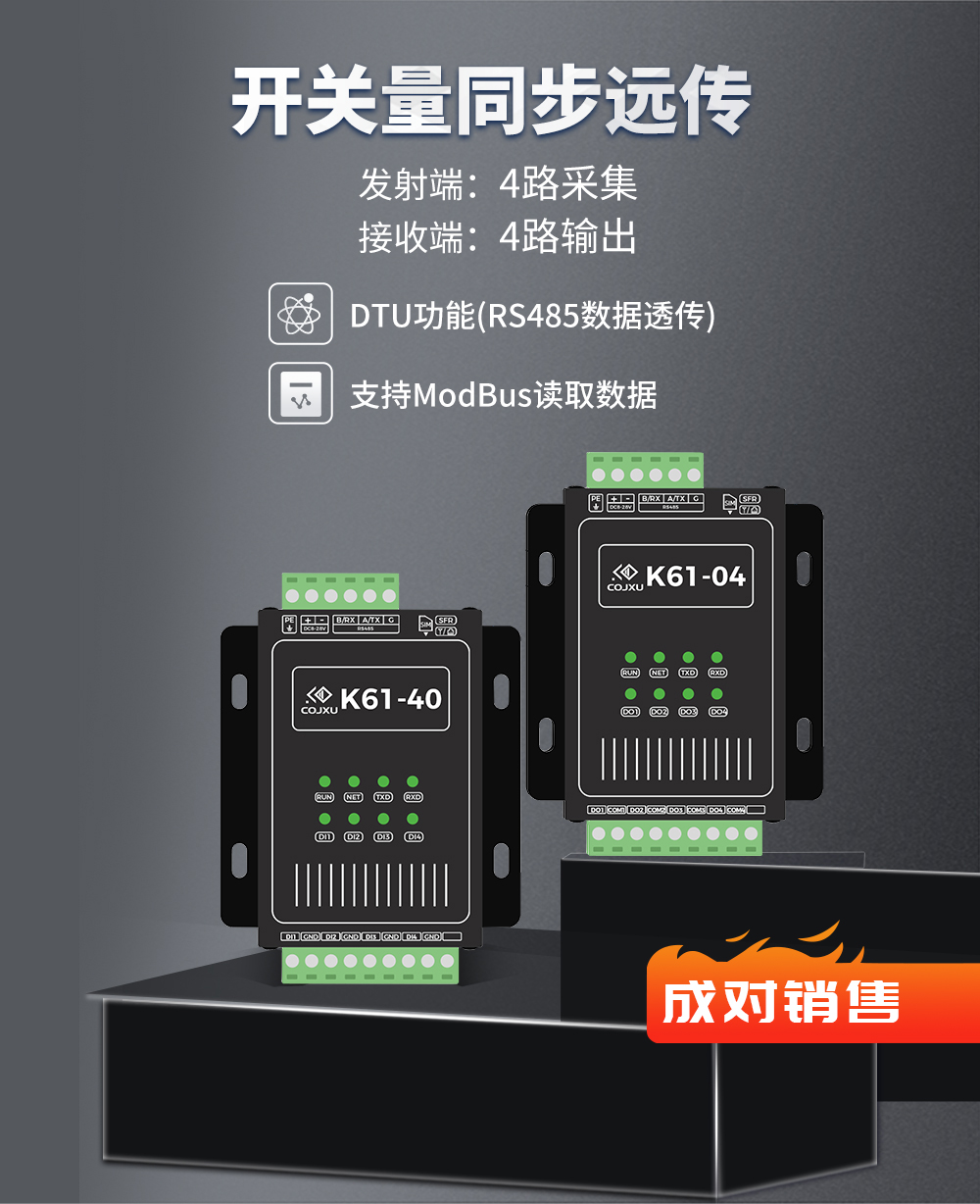

天線接口：本產品為開關量對傳功能產品。該開關量模塊發送端采集 4 通道開關量信號并通過無線（LoRa擴頻）或網口將數據傳送至接收端，接收端還原 4 通道開關量信號。
| 類別 | 項目 | 指標 |
DI輸入 DO 輸出 | DI/DO 通道數量 | 4 |
| 接口類型 | 開關量（數字量）型 | |
| 連接方式 | 5.08mm 工業級插拔端子 | |
| 刷新速率 | 檢測到信號變化，立即觸發（消抖時間 150ms）。 | |
| DI 信號輸入 | 1、干濕節點兼容，開關量低電平輸入有效； 2、DI 采集通道與 GND：低電平動作有效電壓輸入范圍＜0.7V；耐壓值范圍＜ 30V；不可反接，反接可能造成產品損壞。 | |
| DO 信號輸出 | 1、開關量輸出類型為：繼電器常開觸點輸出； 2、繼電器觸點負載電流范圍：≤3A。 | |

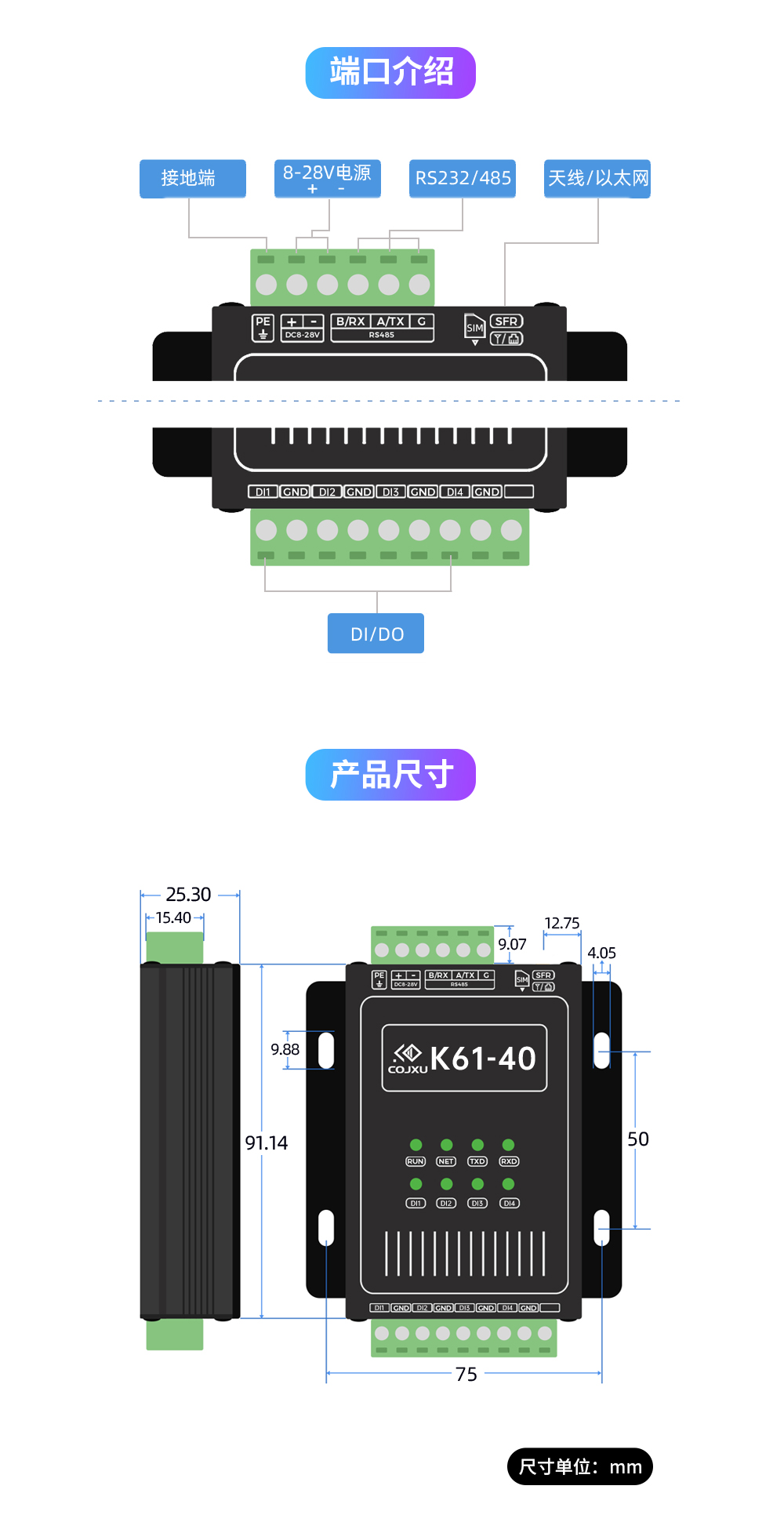

| 物理特征 | 產品尺寸 | 110*84.32*25.3mm（長*寬*高） |
| 產品重量 | 164±5g | |
| 包裝重量 | 710±10g | |
| 工作環境 | 工作溫度 | -40℃～85℃ |
| 存儲溫度 | -60℃～125℃ | |
| 工作濕度 | 5%～95% RH | |
| 存儲濕度 | 1%～95% | |
| 防水等級 | 不防水，具備一定防潮能力 | |
| 電源 | 工作電壓 | 直流電壓：DC 8V～28V |
| 電源連接端類型 | 5.08mm 工業級插拔端子 | |
| 發送端功率功耗 | Pmax(最大功耗)=1W,Pav(平均功耗)≤0.5W | |
| 接收端功率功耗 | Pmax(最大功耗)=1W,Pav(平均功耗)≤0.5W | |
| 第一通信方式 | 類型 | RS485 |
| 是否帶隔離 | 否 | |
| 連接方式 | 5.08mm 工業級插拔端子 | |
| 第二通信方式 | 類型 | LoRa 無線擴頻（SX1262） |
| 發射功率 | 160mW(22dBm) | |
| 工作頻率 | 410.125～493.125Mhz（默認 410.125Mhz） | |
| 實測距離 | 4000 米（晴朗空曠環境，最大功率，空速 2.4K，天線增益 5dBi，饋線長 1m）； 建議實際工程應用距離≤1000 米。 | |
| 空中速率 | 2.4～62.5kbps(默認 4.8kbps) | |
| 接收靈敏度 | -138dbm | |
| 信道數量 | 83 | |
| 匹配天線接口/阻抗/頻段 | SMA 內螺紋內針/等效阻抗 50Ω/433Mhz |

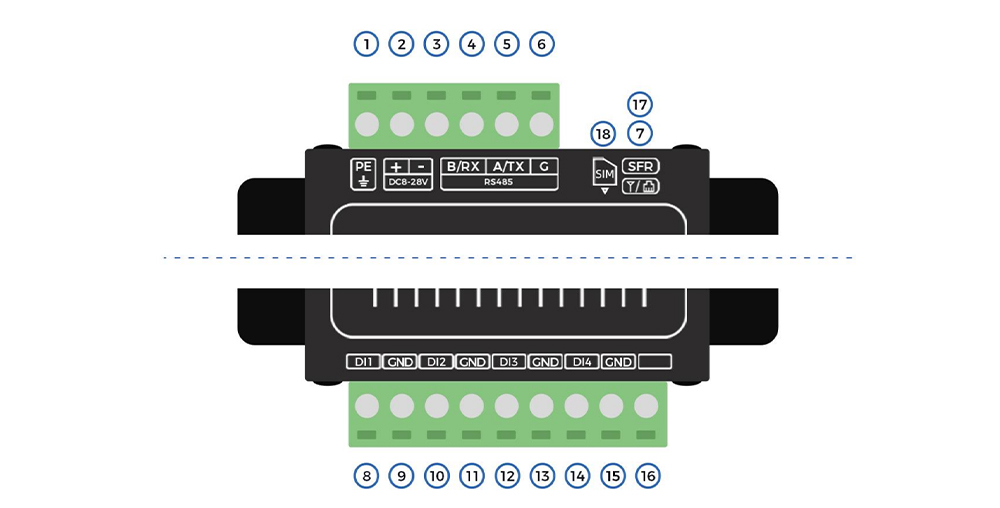

| 序號 | 端口及其他定義 | 功能 | 說明 |
| 1 | PE | 保護接地端 | 防雷保護接地。大地引線良好的情況，建議將產品殼體與大地相連；反之即可。 |
| 2 | + | 電源正極 | 電源輸入正極，直流輸入電壓范圍 8-28V。 |
| 3 | - | 電源地 | 電源輸入負極（0V）。 |
| 4 | B/RX | 通信接口 B/RXD | 485 接口 B/(RS232_RXD)。 |
| 5 | A/TX | 通信接口 A/TXD | 485 接口 A/(RS232_TXD)。 |
| 6 | G | 通訊口地 | 485 地（可以不接）/RS232 信號地(0V)。 |
| 7 | 第二通訊接口 | 天線接口/網口 | 433Mhz 天線接口/網口插座 |
| 8 | NO1 | 開關量輸出通道 1 | 繼電器常開觸點輸出，觸點電流≤3A。 |
| 9 | COM1 | 公共端 1 | 繼電器輸出通道 1 公共端。 |
| 10 | NO2 | 開關量輸出通道 2 | 繼電器常開觸點輸出，觸點電流≤3A。 |
| 11 | COM2 | 公共端 2 | 繼電器輸出通道 2 公共端。 |
| 12 | NO3 | 開關量輸出通道 3 | 繼電器常開觸點輸出，觸點電流≤3A。 |
| 13 | COM3 | 公共端 3 | 繼電器輸出通道 3 公共端。 |
| 14 | NO4 | 開關量輸出通道 4 | 繼電器常開觸點輸出，觸點電流≤3A。 |
| 15 | COM4 | 公共端 4 | 繼電器輸出通道 4 公共端。 |
| 16 | - | 無 | 預留懸空，不接。 |
| 17 | SFR | 恢復出廠設置 | 長按 3 秒，即可恢復出廠設置(Set Factory Reset)（根據 RUN 燈狀態指示）。 |
| 18 | SIM | SIM 卡槽 | 插入流量物聯網卡、有流量套餐的電話卡。（本產品無 SIM 卡槽） |
