| 主要參數 | 參數值 |

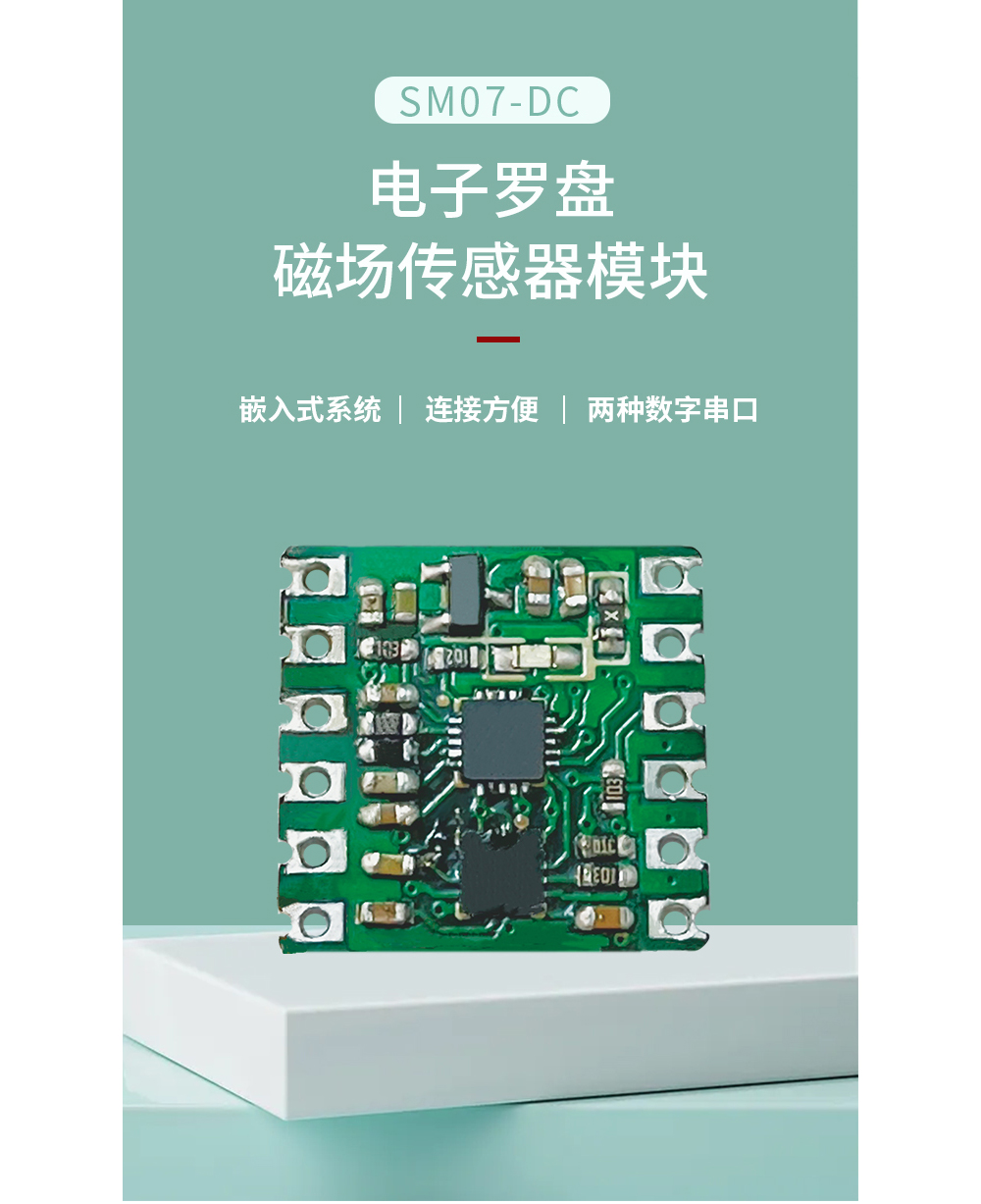

| 產品型號 | SM07-DC |
| 傳感器類型 | 半導體系列 |
| 供電電壓 | DC 3.3V~5V/建議+5V供電 |
| 工作電流 | 小于6毫安 |
| 模塊體積 | 15.24mm * 15.24mm * 7.8mm |
| 焊盤間距 | 上下 100mil(2.54mm) 左右 600mil(15.24mm) |
| 測量內容 | 三軸的磁場和角度 |
| 通信方式 | IIC通信和串口通信 |
| 通信速率 | 9600 |
| 回傳速率 | 0.1-100HZ可調節 |
| 靈敏度 | 3000LSB/ Gauss |
| 量程 | -8 Gauss ~+8Gauss |

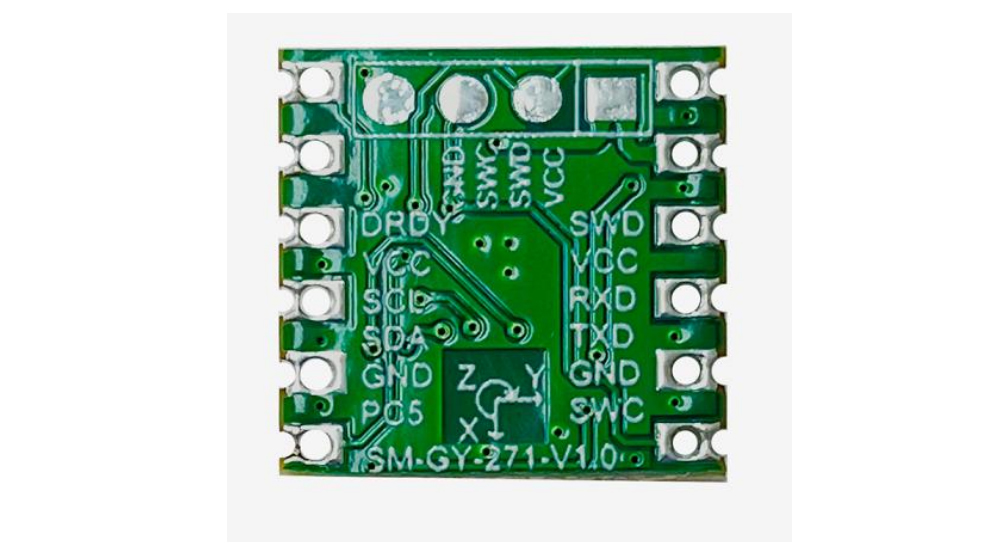

| 名稱 | 功能 |
SWD | 程序下載接口 |
VCC | 模塊的電源正極 |

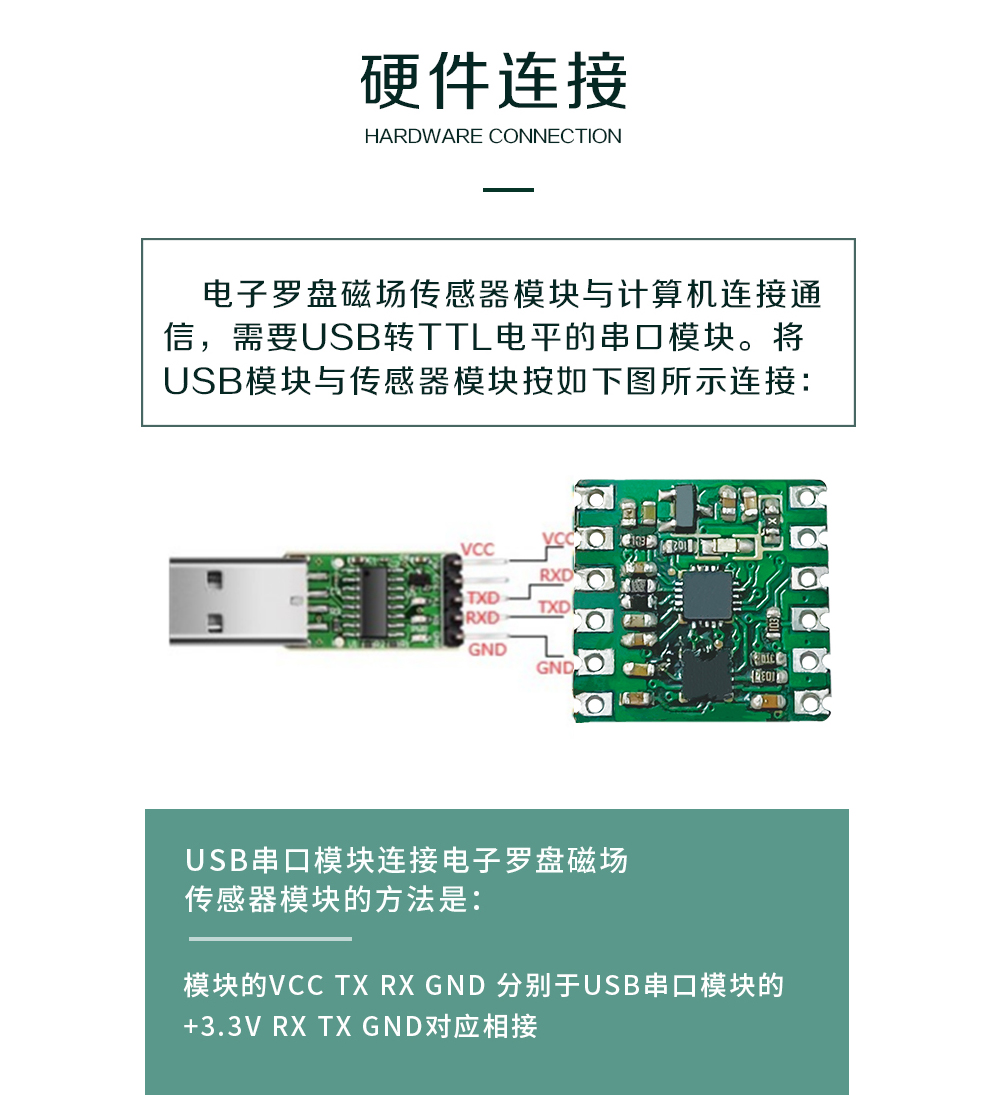

RXD | 串行數據輸入，3.3V TTL電平 |
TXD | 串行數據輸出，3.3V TTL電平 |
SWC | 傳感器的DRDY引腳 |
VCC | 模塊的電源正極 |
SCL | IIC的SCL引腳 |
SDA | IIC的SDA引腳 |
GND | 模塊的電源負極 |
PC5 | 內部單片機的PC5引腳 |
