當前位置： 首頁 >產品中心 >串口服務器/以太網>以太網模組>EBT3002

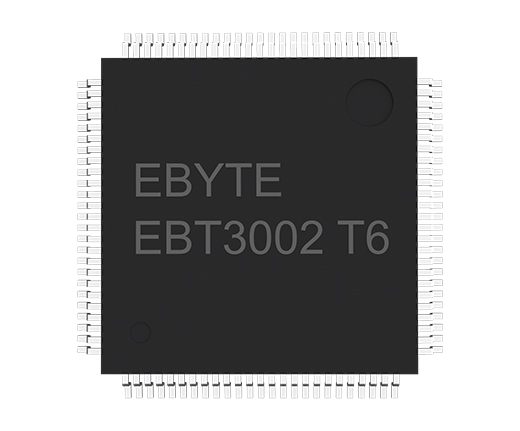

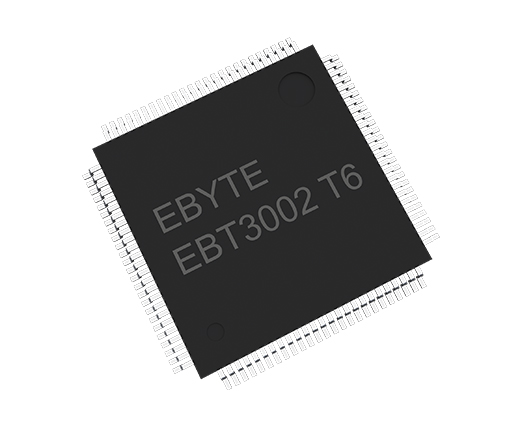

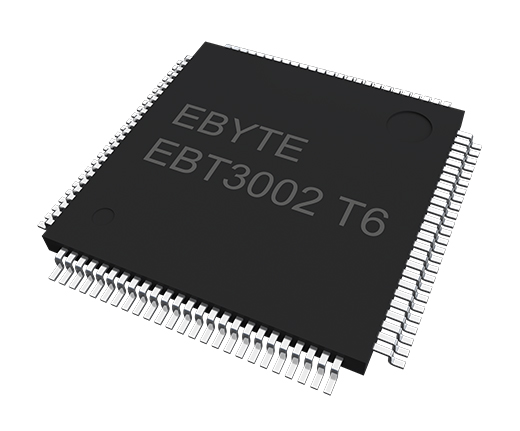

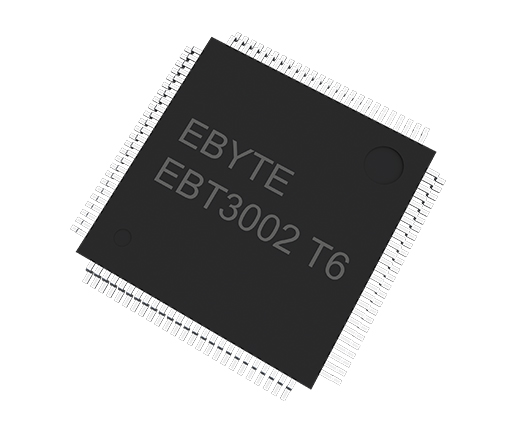

EBT3002 8路串口轉以太網芯片

工作電壓：2.4V～3.6V（DC）

串口電平：TTL 電平（3.3V）

配置方式：配置工具、AT指令

串口波特率：2400～115200bps（默認115200）

產品尺寸：14*14*1.5mm

產品重量：0.7g

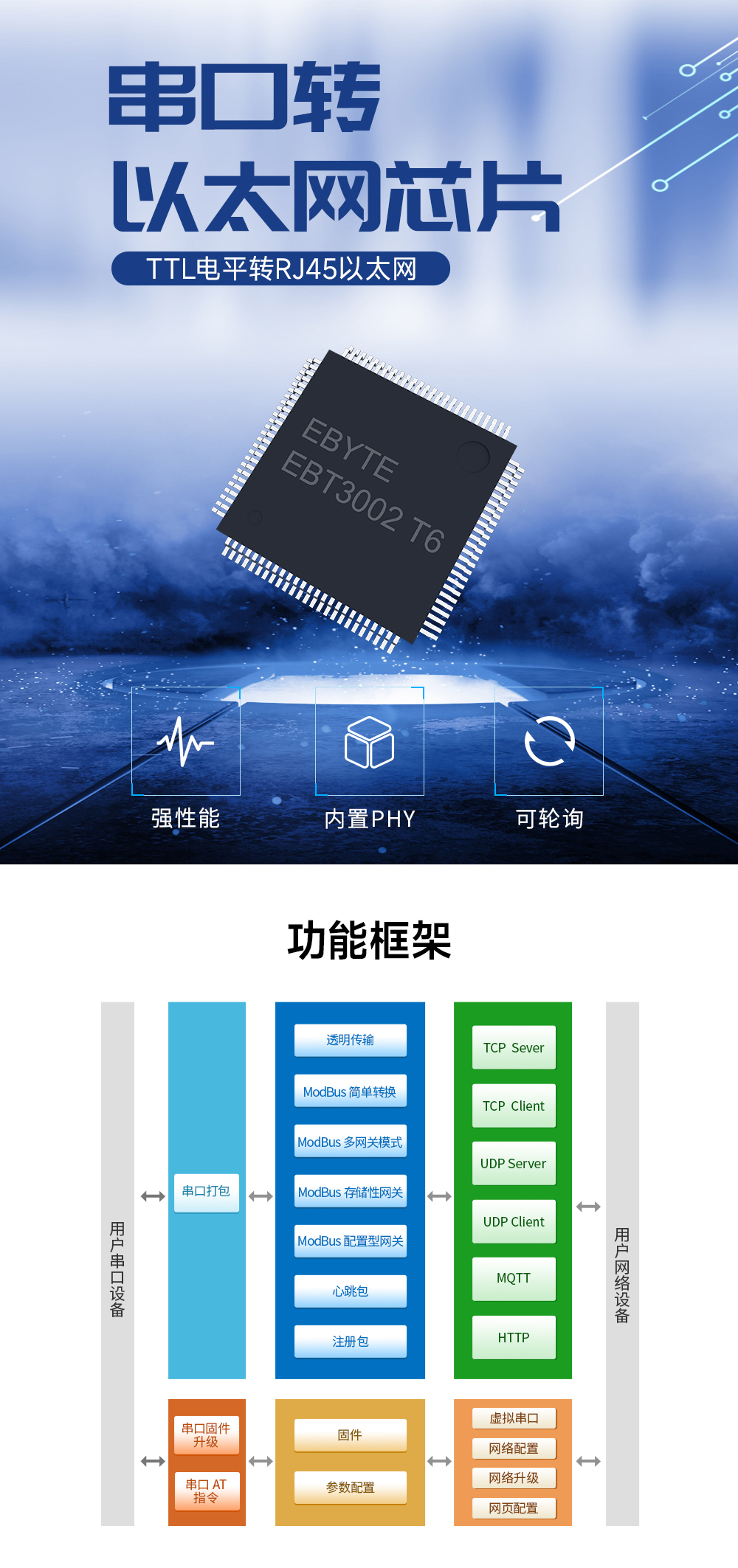

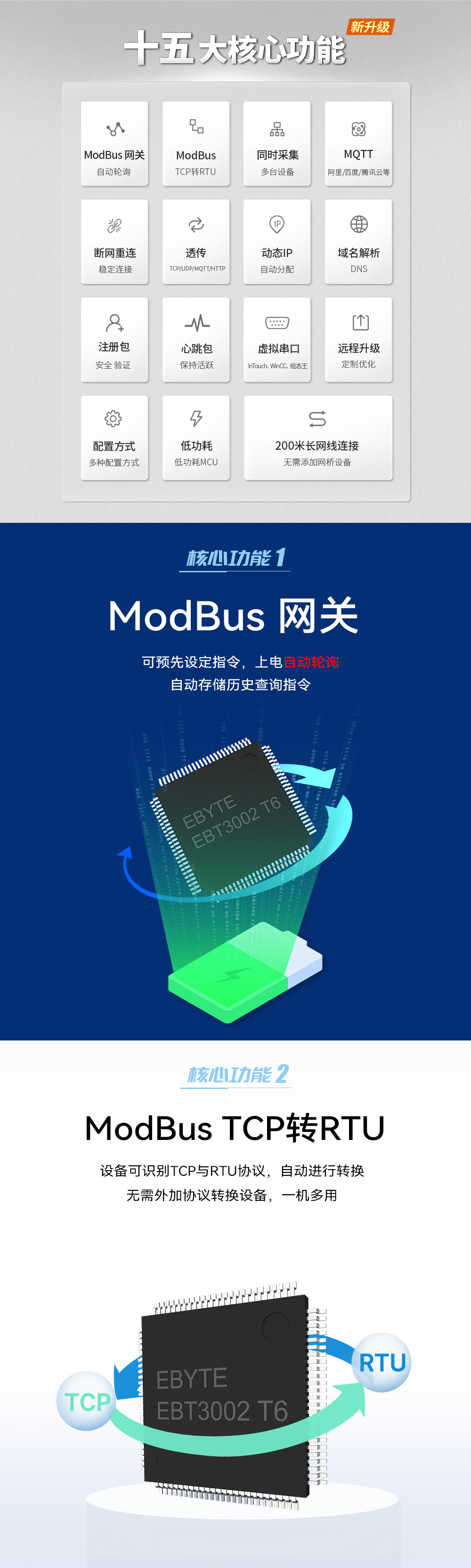

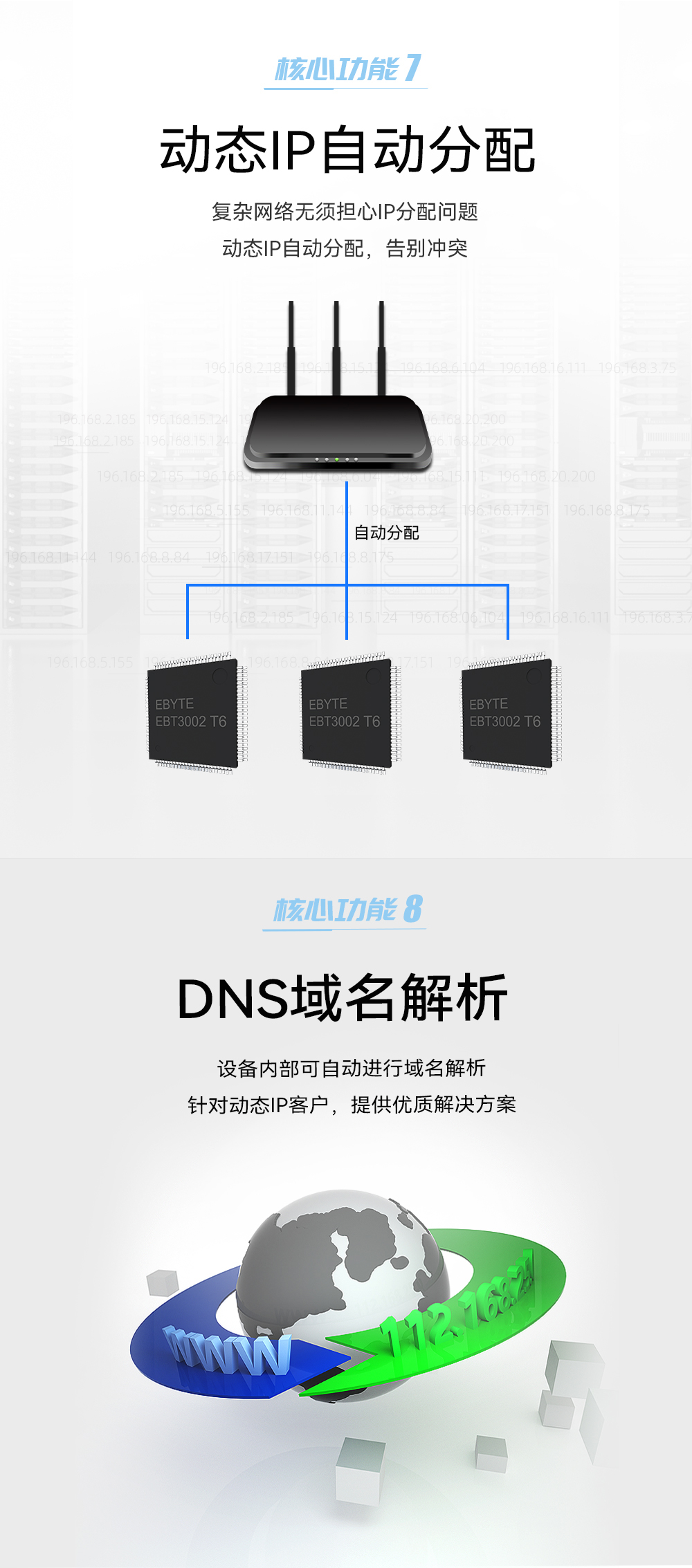

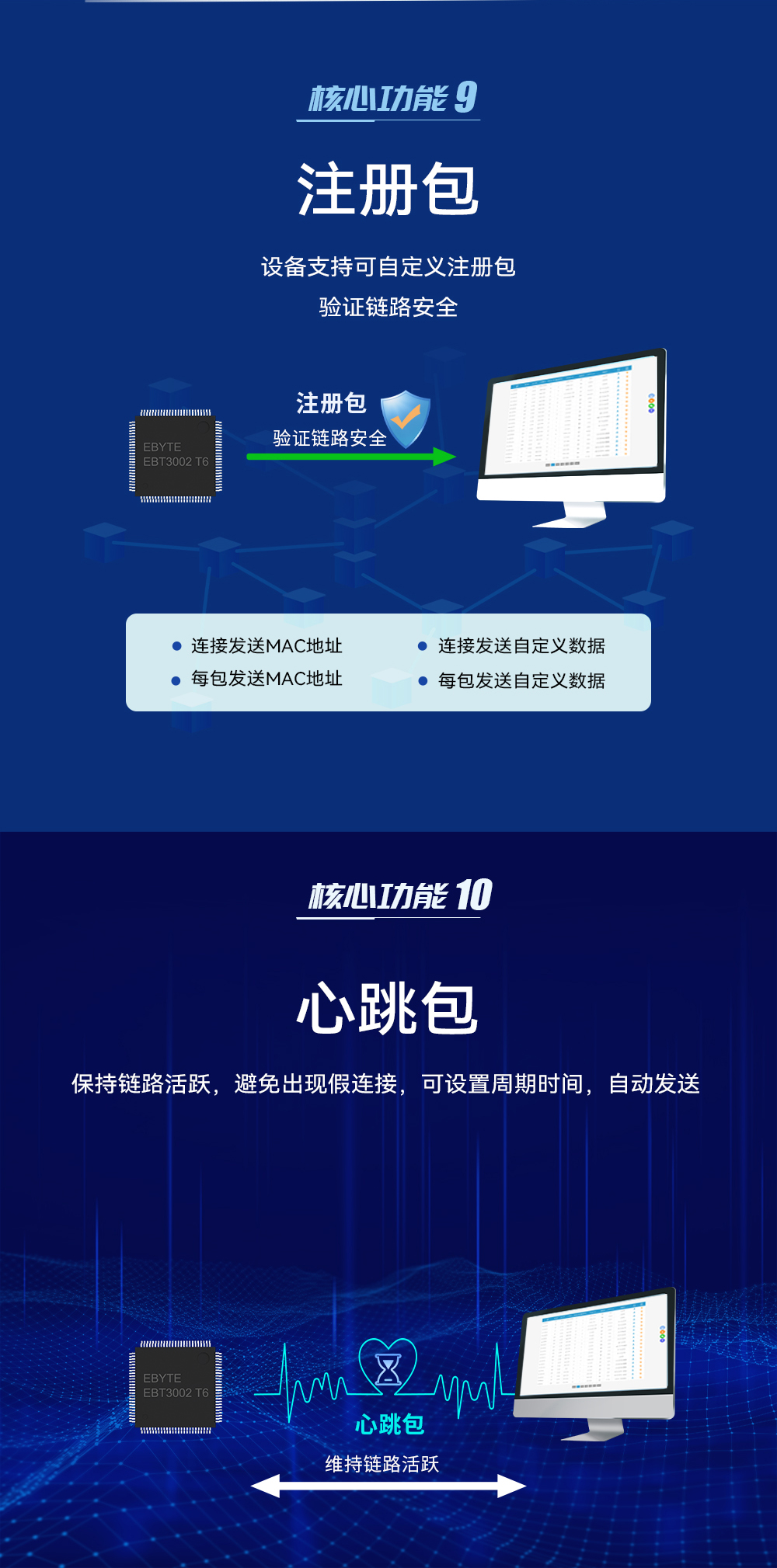

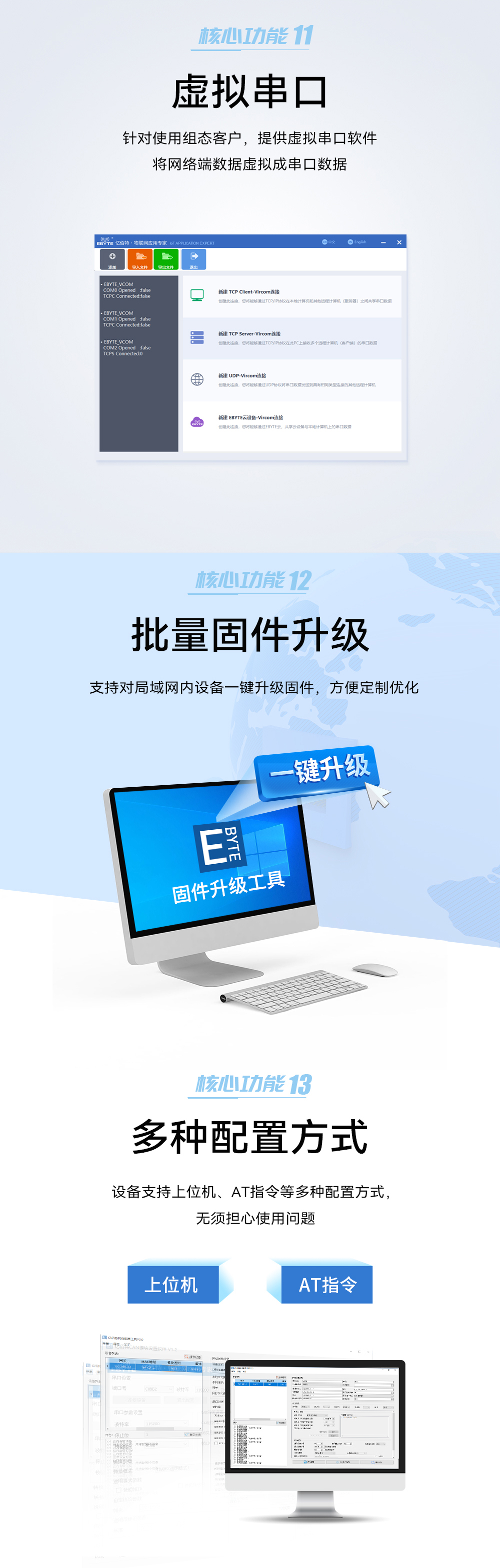

產品簡介：EBT3002是實現8路串口(TTL）數據?以太網數據轉換的以太網串口服務器芯片；具有多種Modbus網關模式以及TCP/DUP/MQTT/HTTP物聯網網關模式，可滿足各類串口設備/PLC的聯網功能。芯片采用采用LQFP100封裝，便于用戶集成。

8路以太網串口服務器芯片 (1)
8路以太網串口服務器芯片 (2)
8路以太網串口服務器芯片 (3)
8路以太網串口服務器芯片 (4)
8路以太網串口服務器芯片 (5)
8路以太網串口服務器芯片 (6)
8路以太網串口服務器芯片 (7)
8路以太網串口服務器芯片 (8)

項目說明
工作電壓

2.4 ~ 3.6V (DC)

工作電流

300mA@3.6V

串口電平

TTL電平(3.3V)

工作模式

TCP Server(默認)、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client

Socket連接

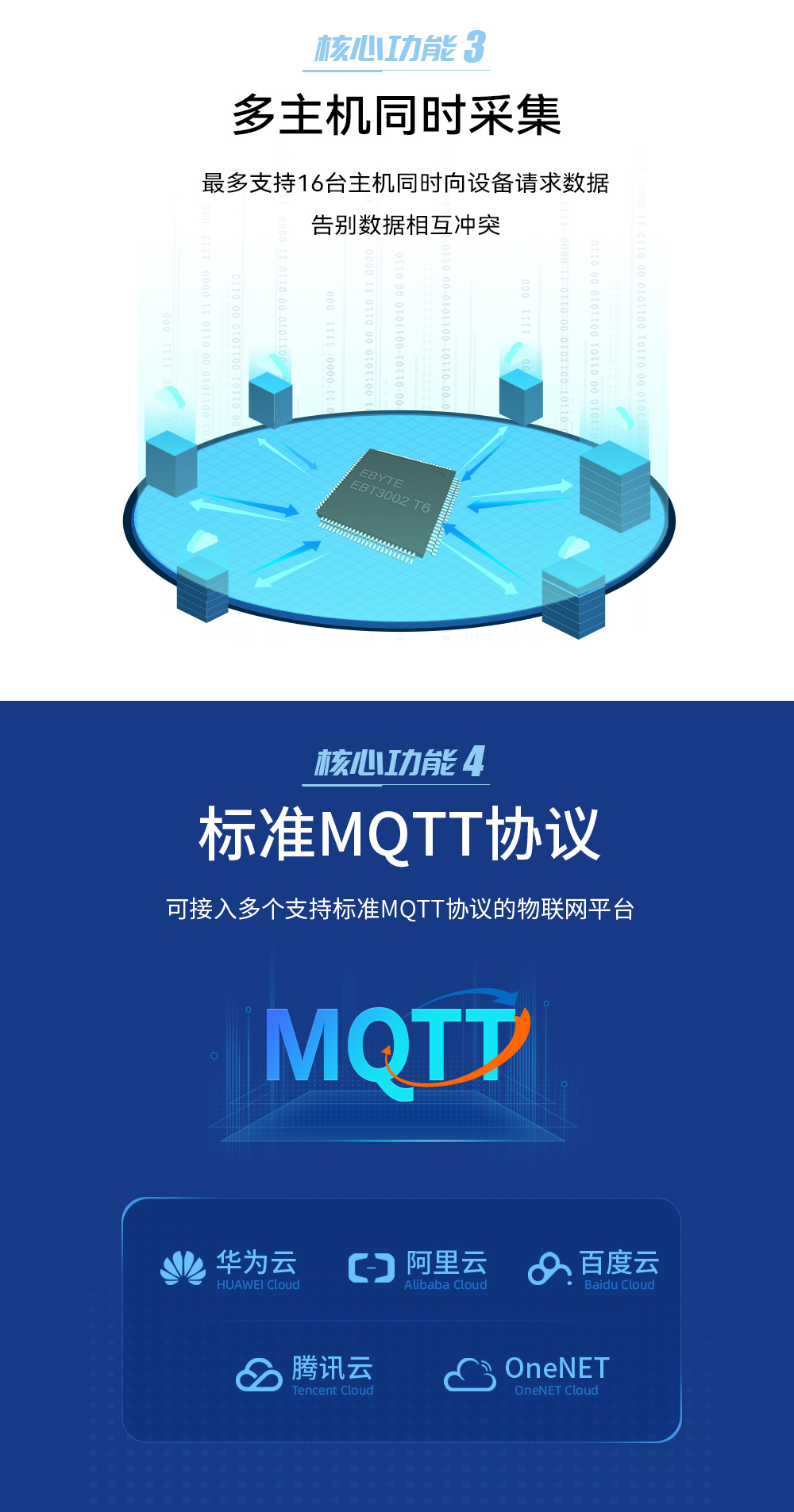

TCP服務器最多支持16路客戶端連接

網絡協議

IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、HTTP、MQTT

IP地址

可自定義（默認，192.168.3.7)

域名解析

支持

DNS域名解析服務器

可自定義（默認114.114.114.114)

配置方式

配置工具、AT指令

本地端口

可自定義（默認，通道1～通道8: 8001-8008)

子網掩碼

255.255.255.0（默認，可自定義）

網關

192.168.3.1（默認，可自定義）

串口緩存

512Byte

打包機制

512 Byte

串口波特率

2400 ~115200 bps（默認115200)

數據位

8

停止位

1（默認）、2

校驗位

None（默認）、Odd、Even

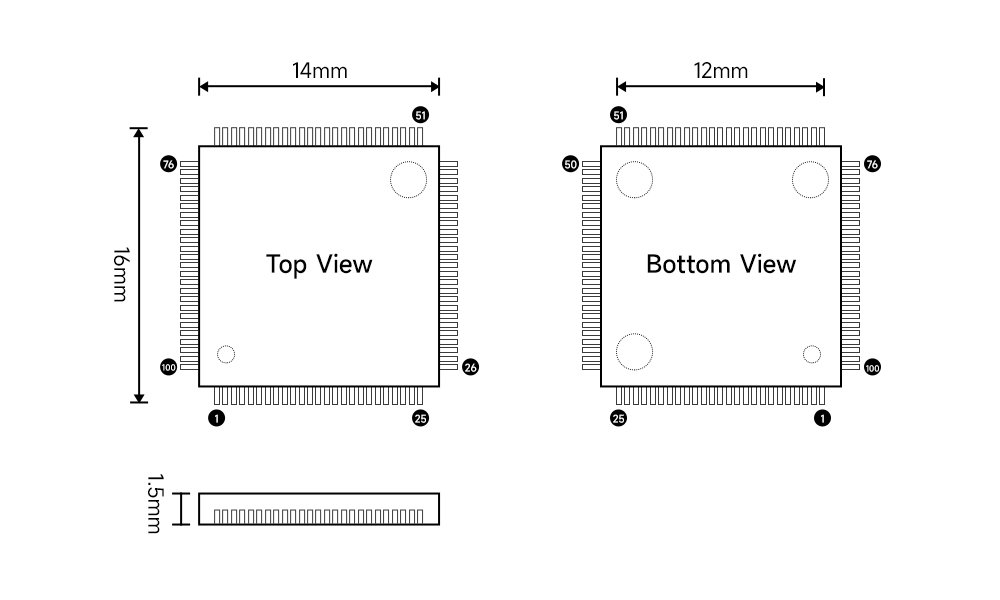

產品尺寸

14×14×1.5 mm(L×W×H)

產品重量

0.7g

工作溫濕度

-40~ +85℃.5%~95%RH(無凝露）

存儲溫濕度

-40~ +105℃.5%~95%RH（無凝露）


以太網串口服務器芯片引腳定義


序號定義描述
1WDT

懸空即可

2-5,7,23-24,29-32,35-36,38,
59-60,77,90-91,95-98		RESERVED

懸空即可

6VBAT

外接3.3V

8PC14/0SC32IN

低速外部32.768K晶振

9PC15/OSC320UT

低速外部32.768K 品振

10VSS_5

接地

11VDD_5

外接3.3V

12OSC_IN

高速外部8M晶振

13OSC_OUT

高速外部8M晶振

14NRST

芯片復位引腳，拉低有效

15TXD6

串口6發送腳

16RXD6

串口6接收腳

17TXD7

串口7發送腳

18RXD7

串口7接收腳

19VSSA

接地

20VREF-

接地

21VREF+

外接3.3V

22VDDA

外接3.3V

25TXD2

串口2發送腳

26RXD2

用口2接收腳

27VSS_4

接地

28VDD_4

外接3.3V

33TXD8

串口8發送腳

34RXD8

串口8接收腳

37BOOT1

默認需拉低

39D-LED-8

串口8數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照100mS周期，50mS低電平輸出脈沖，無數據時輸出高電平

40D-LED-7

串口7數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照10OmS周期，5OmS低電平輸出脈沖，無數據時輸出高電平

41D-LED-6

串口6數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照100mS周期，5OmS低電平輸出脈沖，無數據時輸出高電平

42D-LED-5

串口5數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照100mS周期，50mS低電平輸出脈沖，無數據時輸出高電平

43D-LED-4

串口4數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照100mS周期，5OmS低電平輸出脈沖，無數據時輸出高電平

44DHLED-3

串口3數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照100mS周期，50mS 低電平輸出脈沖，無數據時輸出高電平

45D-LED-2

串口2數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照10OmS周期，50mS 低電平輸出脈沖，無數據時愉出高電平

46D-LED-1

串口1數據收發指示，上電后未檢測到網線時默認拉低，有數據收發時按照10OmS周期，500mS低電平輸出脈沖，無數據時輸出高電平

47TXD3

串口3發送腳

48RXD3

串口3接收腳

49VSS_I

接地

50VI0_1

外接3.3V

51485-EN-4

串口4發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低

52485-EN-3

串口3發送指示〔可作為485發送使能引腳），發送中拉高，空閑時拉低

53485-EN-2

串口2發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低

54485-EN-1

串口1發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低

55485-EN-8

串口8發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低

56485-EN-7

串口7發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低

57485-EN-6

串口6發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低

58485-EN-5

串口5發送指示（可作為485發送使能引腳），發送中拉高，空閑時拉低

61SPD_LED

以太網接口數據收發指示燈

62LINK_LED

以太網接口PHY連接狀態指示燈

63ETH-RXP

ETH-RXP

64ETH-RXN

ETH-RXN

65ETH-TXP

ETH-TXP

66ETH-TXN

ETH-TXN

67Reload

1.默認拉高

2.先接地再上電，模塊進入boot模式

3.應用程序運行時，長按5秒恢復出廠設置

68TXD1

串口1發送腳

69RXD1

串口2接收腳

70USB1DM

出廠燒錄使用，不用則懸空

71USB1DP

出廠燒錄使用，不用則懸空

72SWD10

出廠燒錄使用，不用則懸空

73NC

出廠燒錄使用，不用則懸空

74VSS_2

接地

75VDD_2

外接3.3V

76SWCLK

出廠燒錄使用，不用則懸空

77RESERVED

系統狀態指示，上電未檢測到網線時輸出低電平，檢測到網線后輸出2S周期脈沖，運行過程中拔出網線輸出周期Ⅰ秒周期，100mS低電平的脈沖

78TXD4

串口4發送腳

79RXD4

串口4接收腳

80TXD5

串口5發送腳

81L-LED1

串口1網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平

82L-LED2

串口2網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平

83RXD5

串口5接收腳

84L-LED3

串口3網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平

85L-LED4

串口4網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平

86L-LED5

串口5網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平

87L-LED6

串口6網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平

88L-LED7

串口7網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平

89L-LED8

串口8網絡鏈接狀態指示燈引腳，上電后未檢測到網線時輸出低電平,檢測到網線后輸出高電平，有網絡連接時輸出低電平

92USB2DM

出廠燒錄使用，不用則懸空

93USB2DP

出廠燒錄使用，不用則懸空

94B00TO

升級使用，拉低上電進入BOOT模式，不用則懸空

99VSS_3

接地

100VI0_3

外接3.3V
