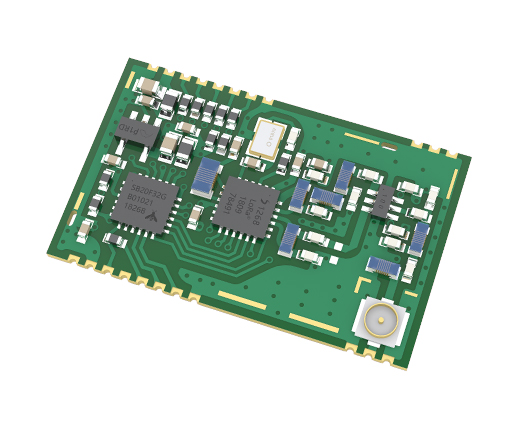

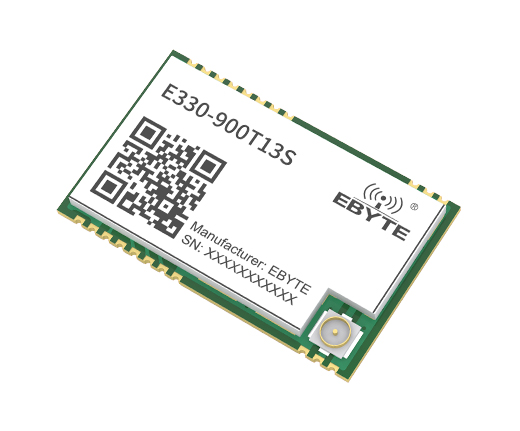

| 主要參數 | 描述 | 備注 |
| 參考距離 | 1.0km | 晴朗空曠，天線增益 3.5dBi，天線高度 1.3 米，空中速率 2kbps |
| 發送長度 | 58 字節 | 單次空中最大傳輸字節 |
| 緩存容量 | 80 字節 | 軟件實際調試 |
| 調制方式 | FSK | - |
| 通信接口 | UART | 8N1/8E1/EO1,1200~38400 多級可調 |
| 封裝方式 | 貼片 | 郵票孔 |
| 接口方式 | 1.27 排針 | - |

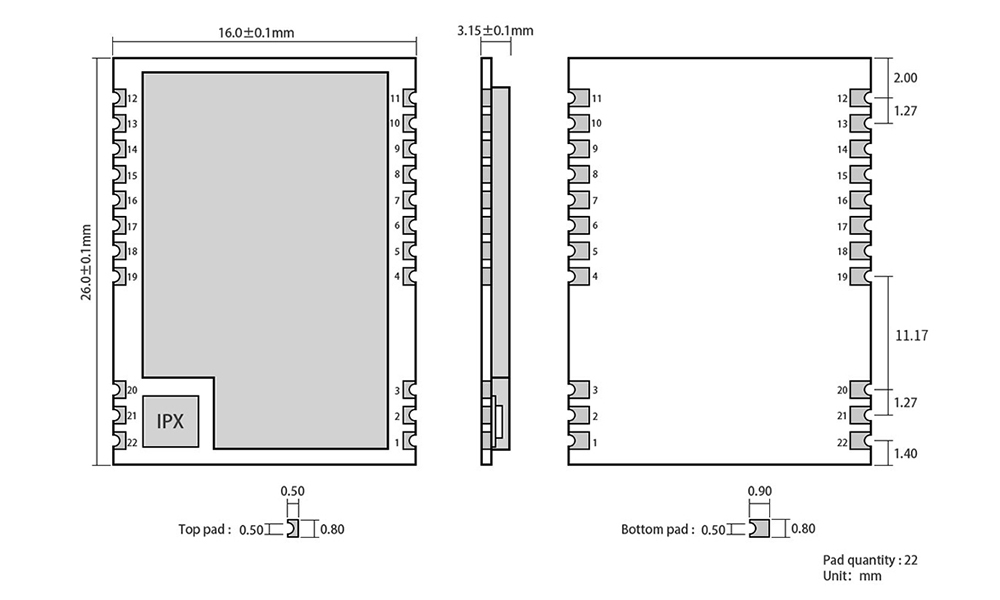

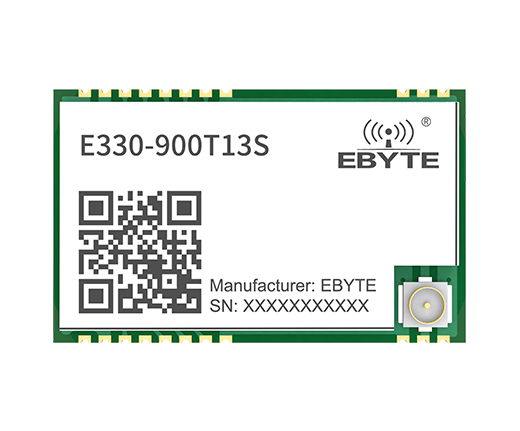

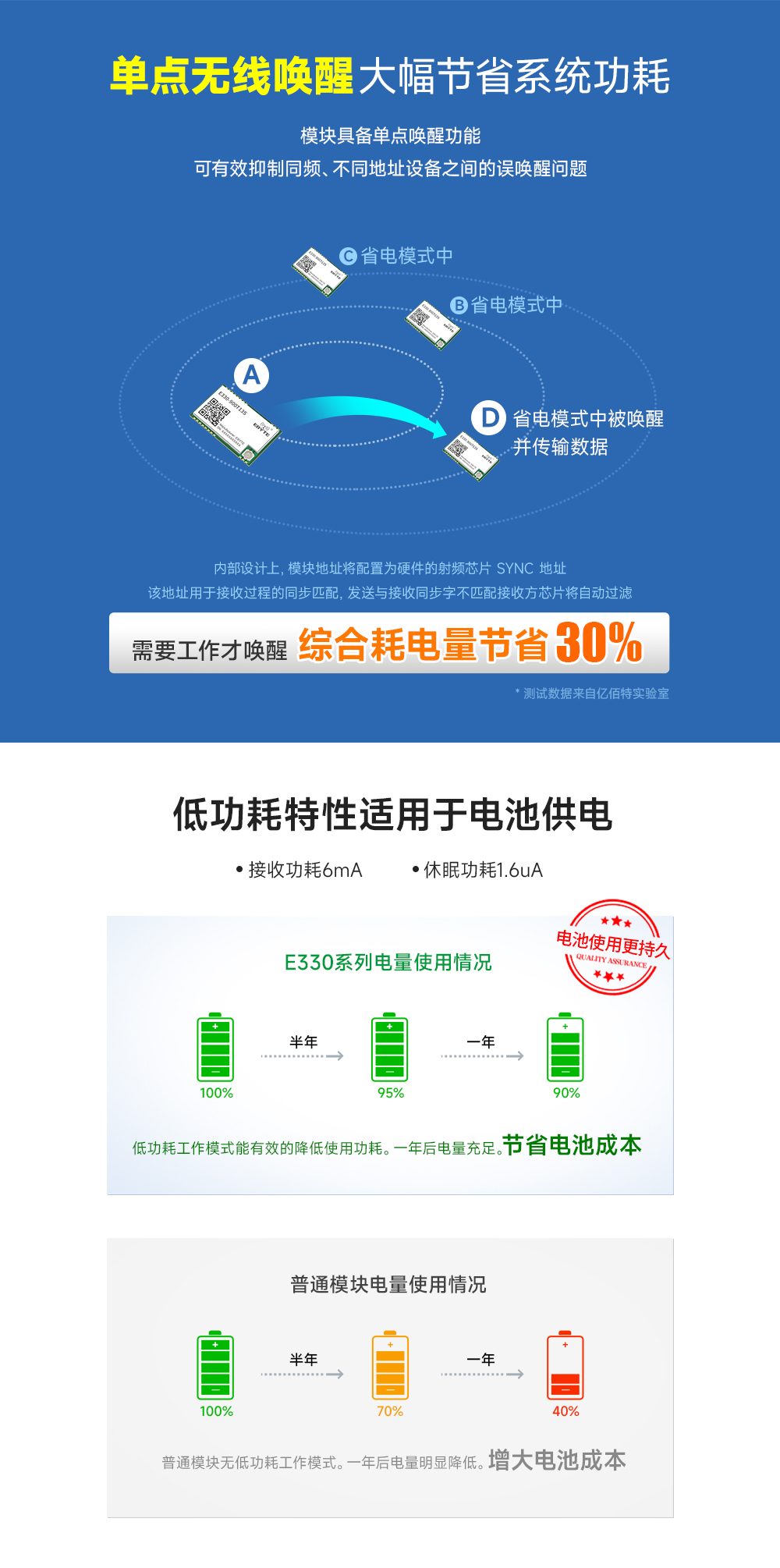

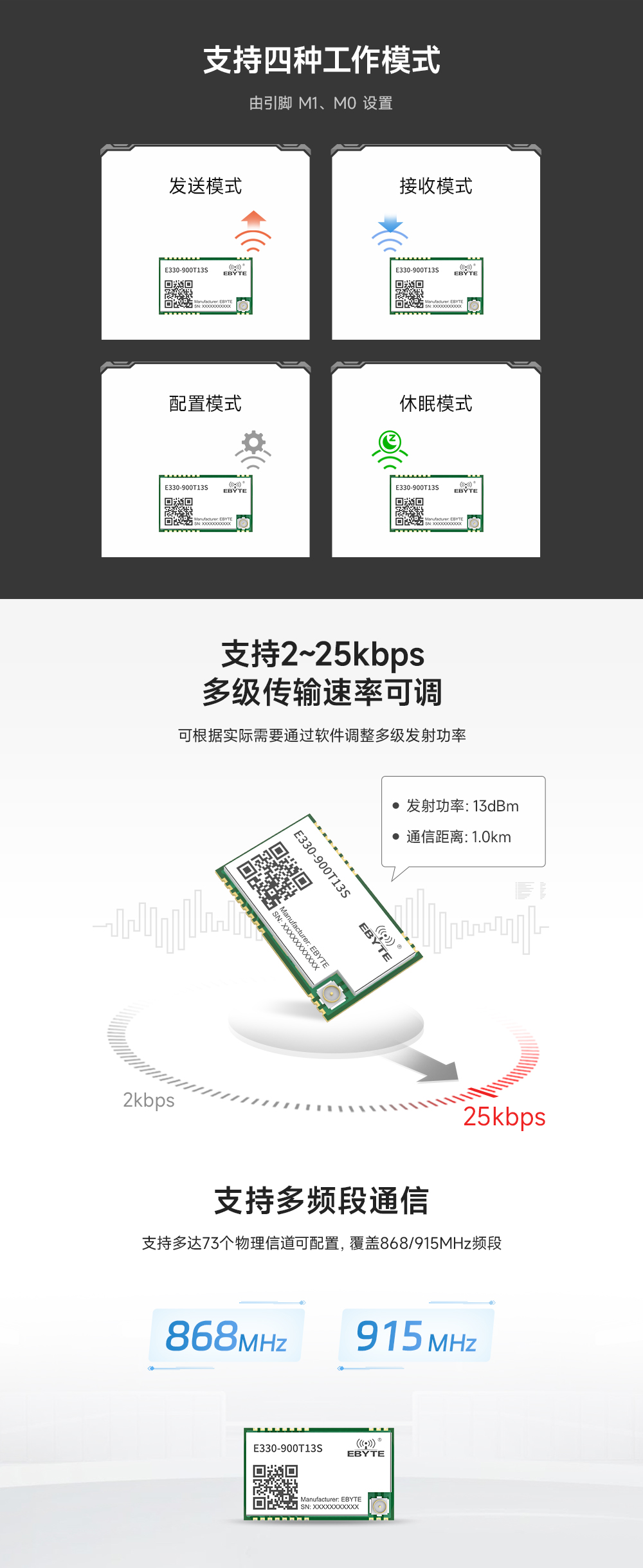

| 外形尺寸 | 16*26mm | |
| 天線接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 3 | 3.3/5 | 5.5 | V | 超過 5.5V 可能永久燒毀模塊（設計時考慮寬電壓供電） |
| 工作溫度 | -40 | 25 | 85 | ℃ | 工業級 |
| 工作頻段 | 860.125 | 868.125 | 932.125 | MHz | 信道間隔 1MHz |
| 發射電流 | - | 35 | - | mA | 915MHz@13dBm |
| 接收電流 | - | 6.5 | - | mA | 常收 |
| WOR模式 | - | 7 | - | uA | LDC:1000ms |
| 休眠電流 | - | 2 | - | μA | 軟件關斷 |
| 空中速率 | 2K | 2K | 25K | bps | 多級可調 |
| 最大輸出功率 | 13 | 13 | 14 | dBm | - |
| 接收靈敏度 | - | -118 | - | dBm | 2Kbps |

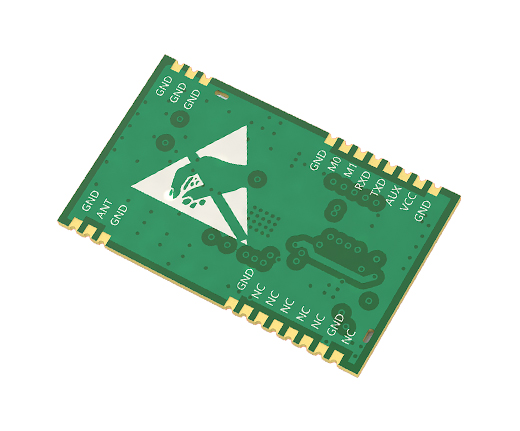

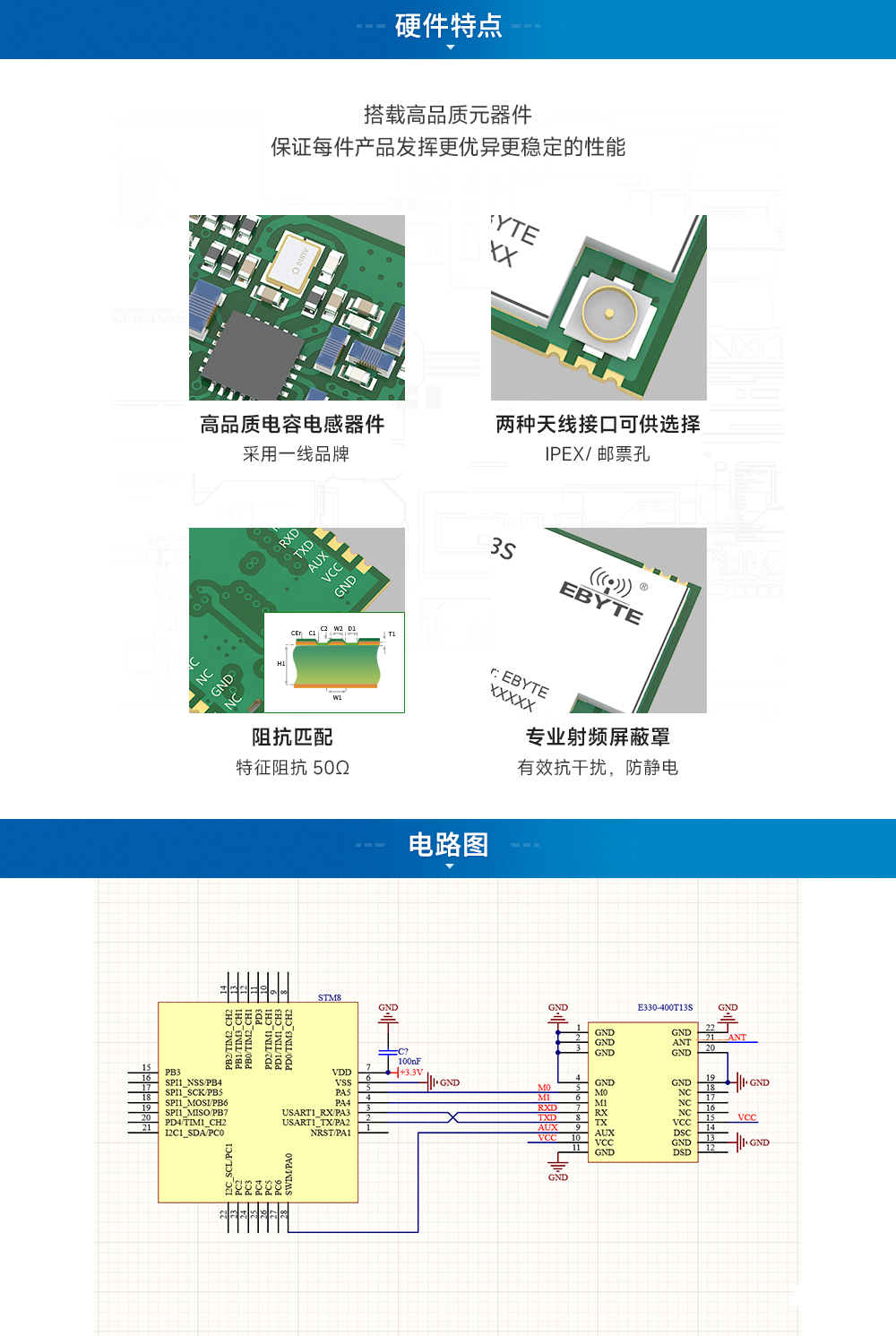

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 模塊地線 |
| 2 | GND | - | 模塊地線 |
| 3 | GND | - | 模塊地線 |
| 4 | GND | - | 模塊地線 |
| 5 | M0 | 輸入（上拉） | 和M1配合，決定模塊的4種工作模式。（不可懸空，如不使用可接地） |
| 6 | M1 | 輸入（上拉） | 和M0配合，決定模塊的4種工作模式。（不可懸空，如不使用可接地） |
| 7 | RXD | 輸入 | TTL串口輸入，連接到外部TXD輸出引腳； |
| 8 | TXD | 輸出 | TTL串口輸出，連接到外部RXD輸入引腳； |
| 9 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 10 | VCC | - | 模塊電源正參考，參考電壓范圍：3.3~5.0V DC |
| 11 | GND | - | 模塊地線 |
| 12 | NC | 預留 | （OCDSCK） |
| 13 | GND | - | 模塊地線 |
| 14 | NC | 預留 | - |
| 15 | NC | 預留 | - |
| 16 | PA4 | 預留 | - |
| 17 | PA2 | 預留 | - |
| 18 | GPI03 | 預留 | - |
| 19 | GND | - | 模塊地線 |
| 20 | GND | - | 模塊地線 |
| 21 | ANT | - | 天線 |
| 22 | GND | - | 模塊地線 |
