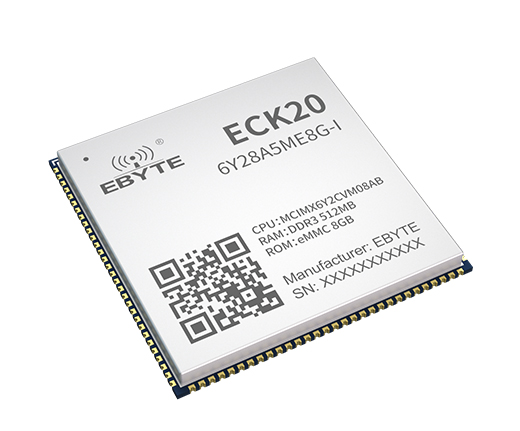

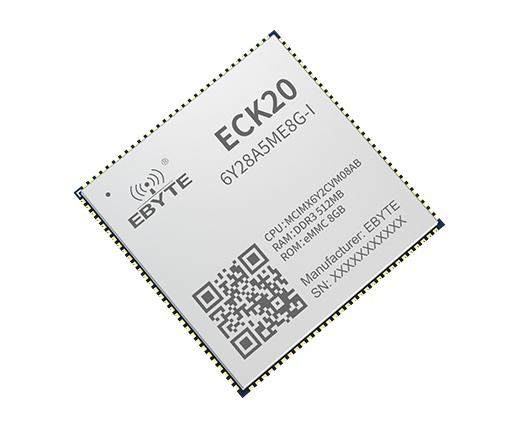

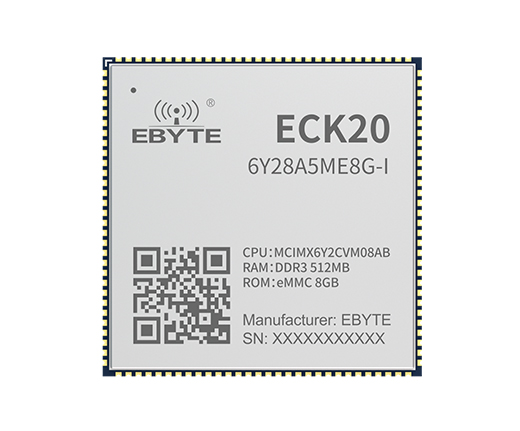

ECK20-6Y28A5ME8G-I 嵌入式核心板

處理器型號：MCIMX6Y2CVM08AB

處理器主頻：792MHz

內存容量：512MB

產品尺寸：38*38*3mm

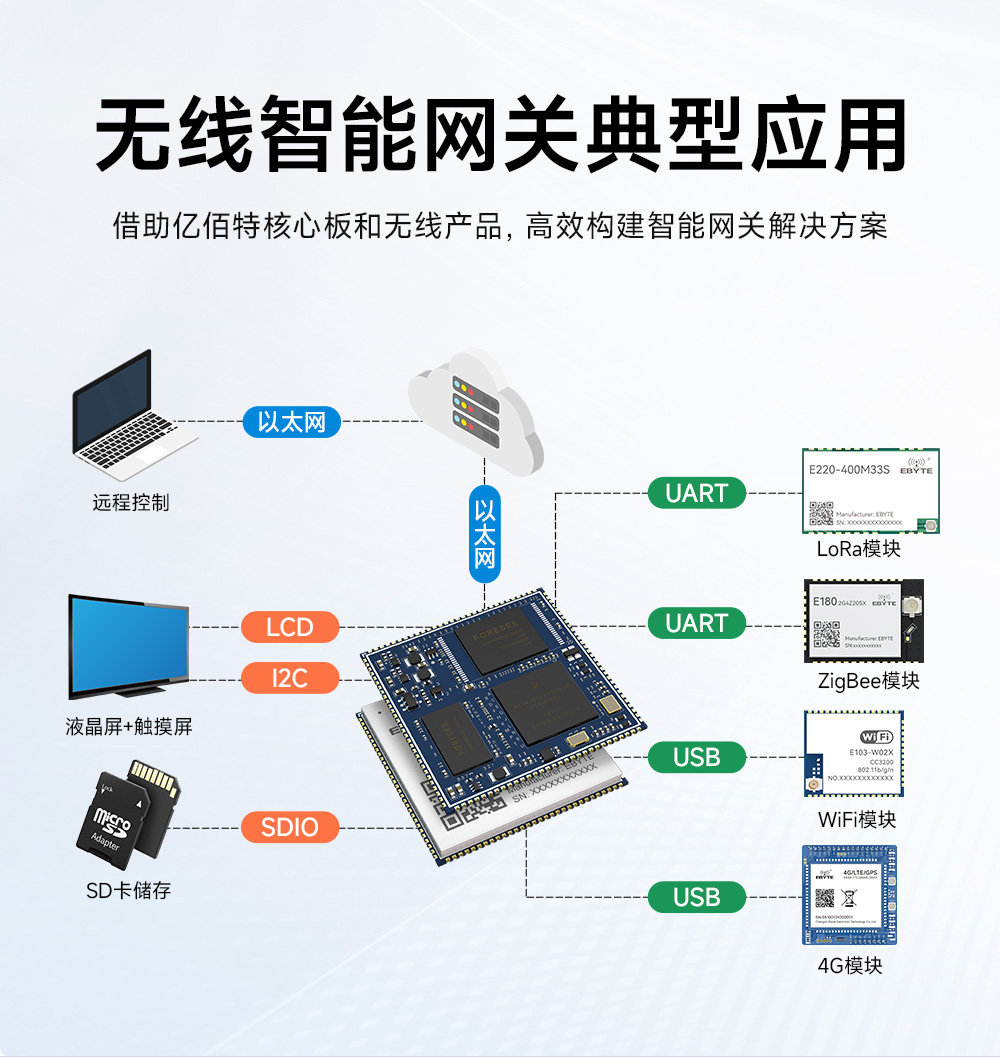

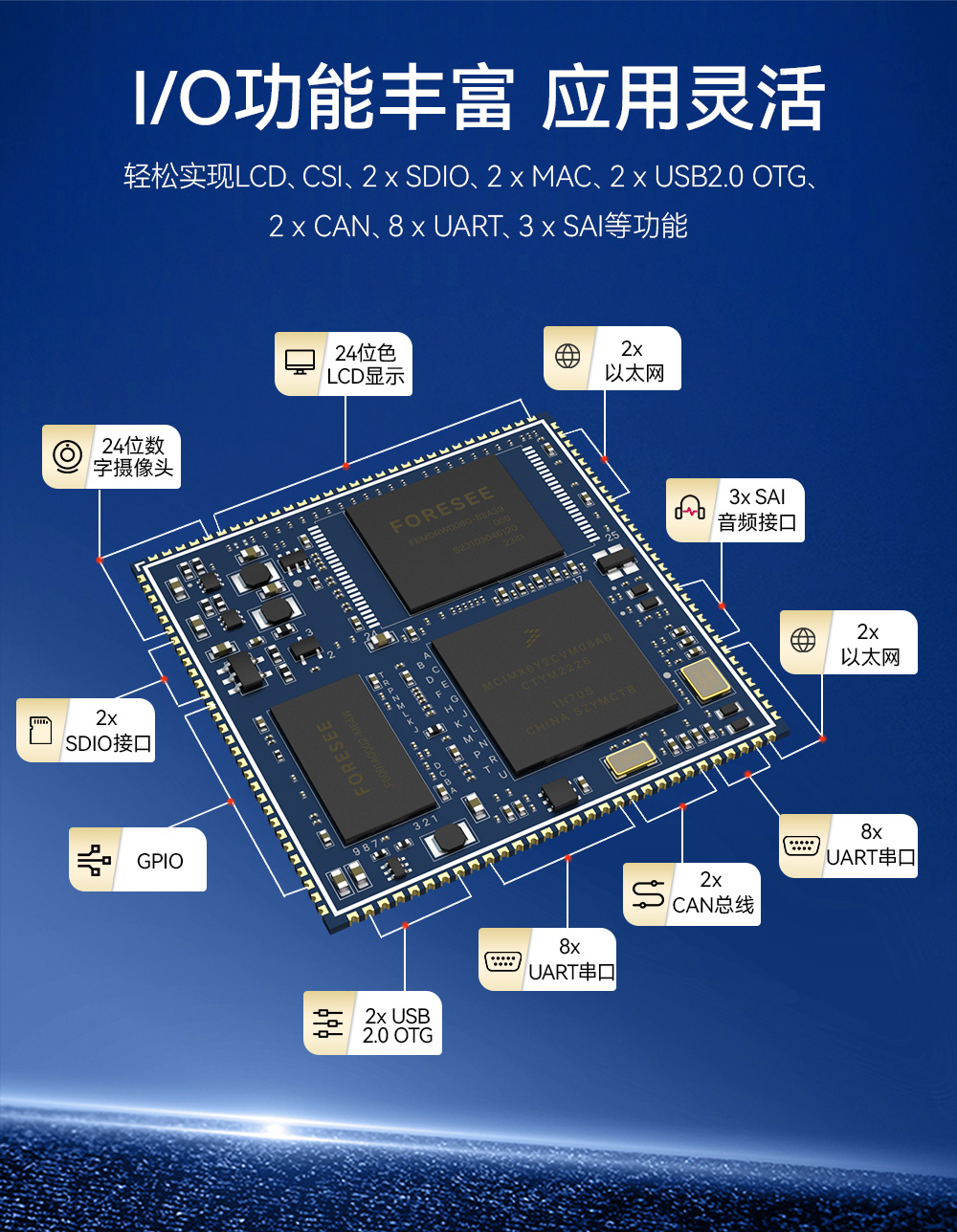

產品簡介：億佰特ECK20-6Y2XA系列核心板是基于NXP Cortex-A7內核i.MX6ULL處理器精心設計的，采用郵票孔連接的低成本、低功耗、高性價比、高可靠性的嵌入式核心板?？蓮V泛應用于工業控制、HMI、IoT等領域。NXP的i.MX6ULL處理器采用單個ARM Cortex-A7內核，最高主頻可達792MHz，可提供1路LCD顯示、1路數字攝像頭、2路百兆以太網、2路USB OTG、8路UART、2路SDIO、2路CAN、多路GPIO等豐富的I/O資源。

技術手冊

樣品購買

概述特點

概述特點性能參數 引腳定義相關下載訂購方式系列產品

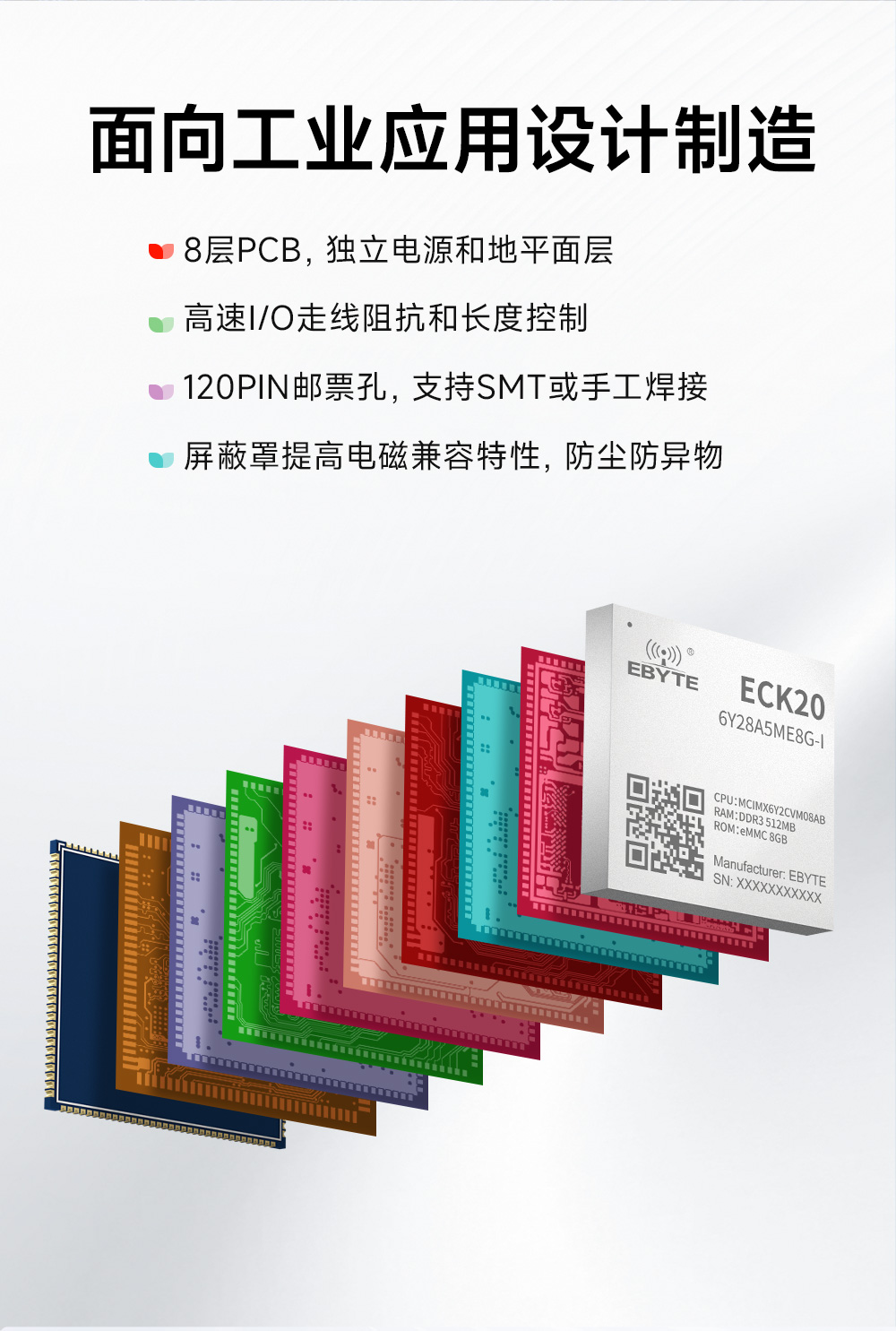

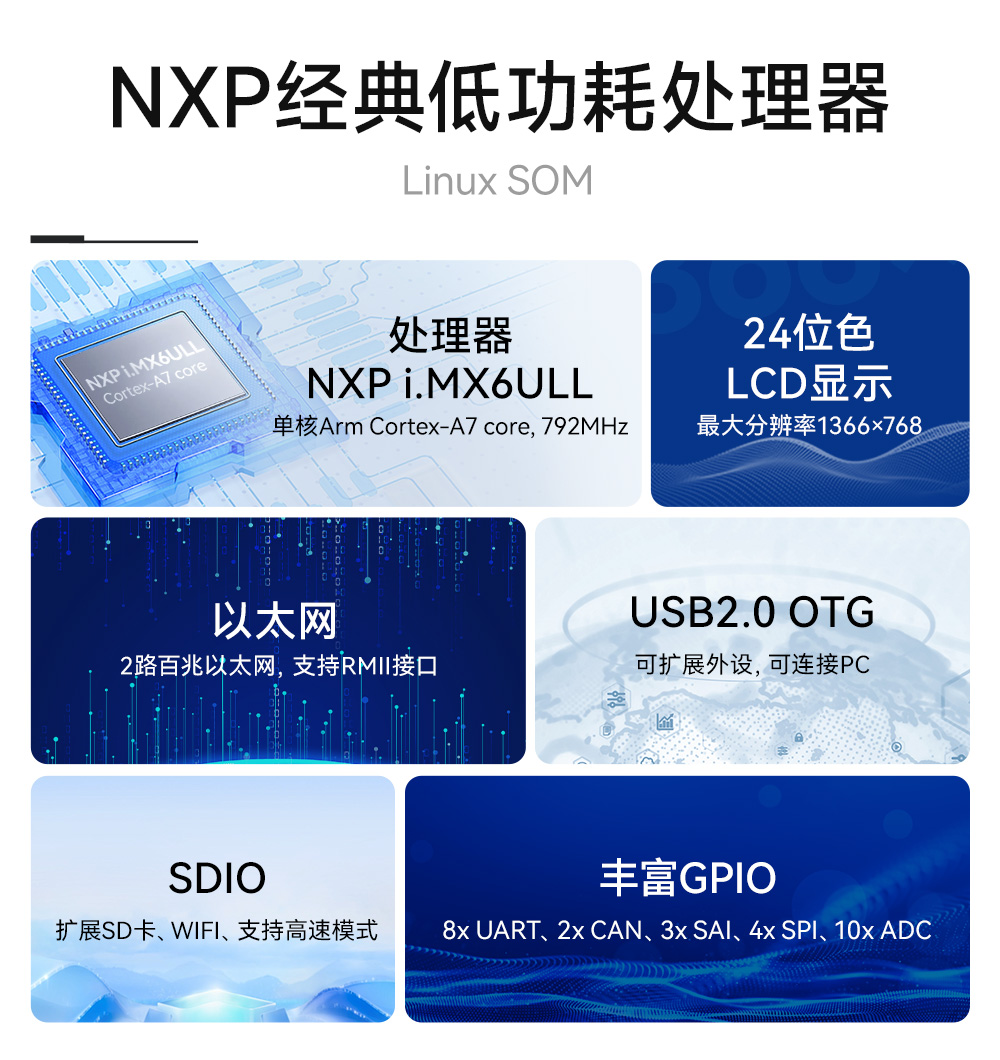

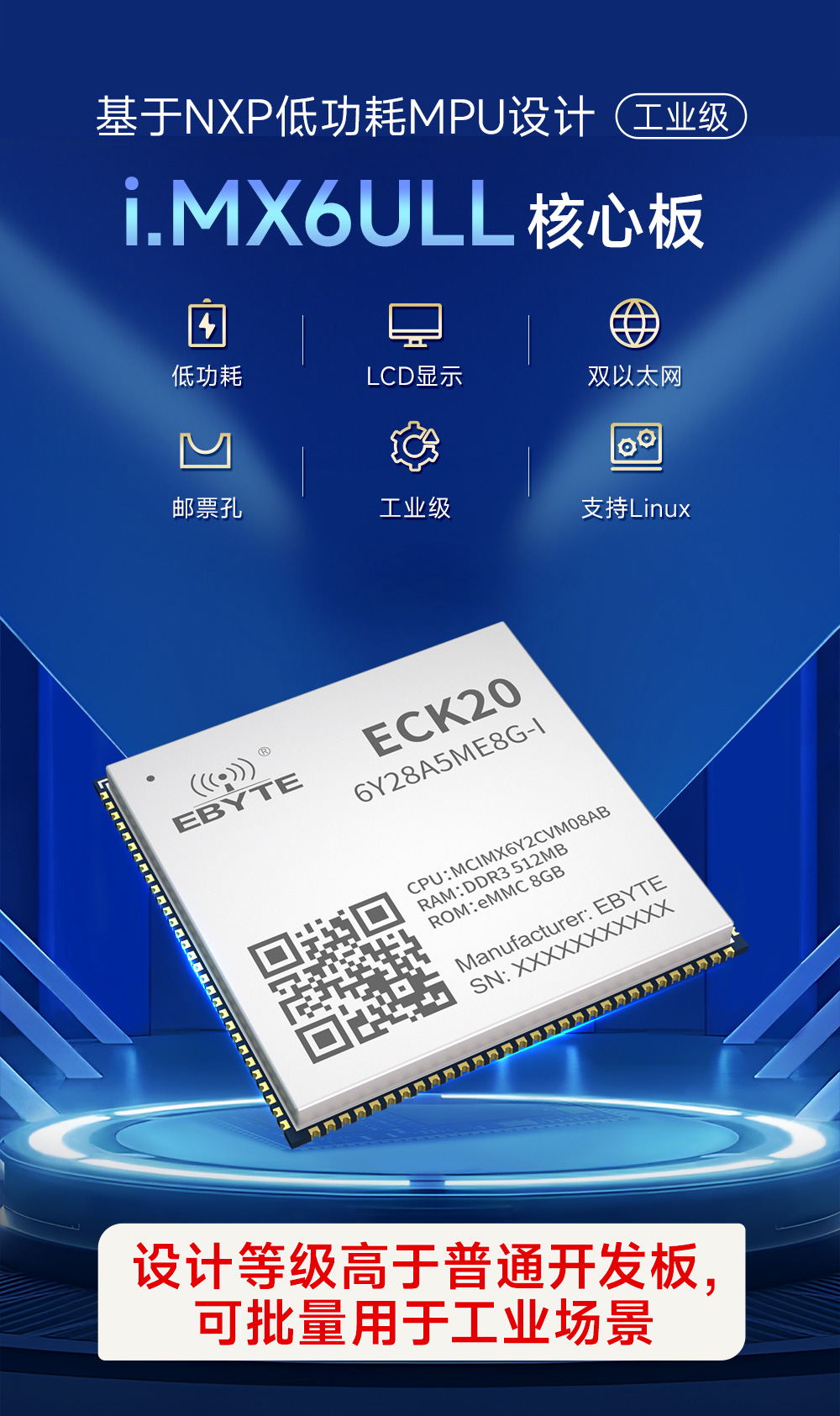

ECK20-6Y28A5ME8G-I嵌入式核心板 (1)

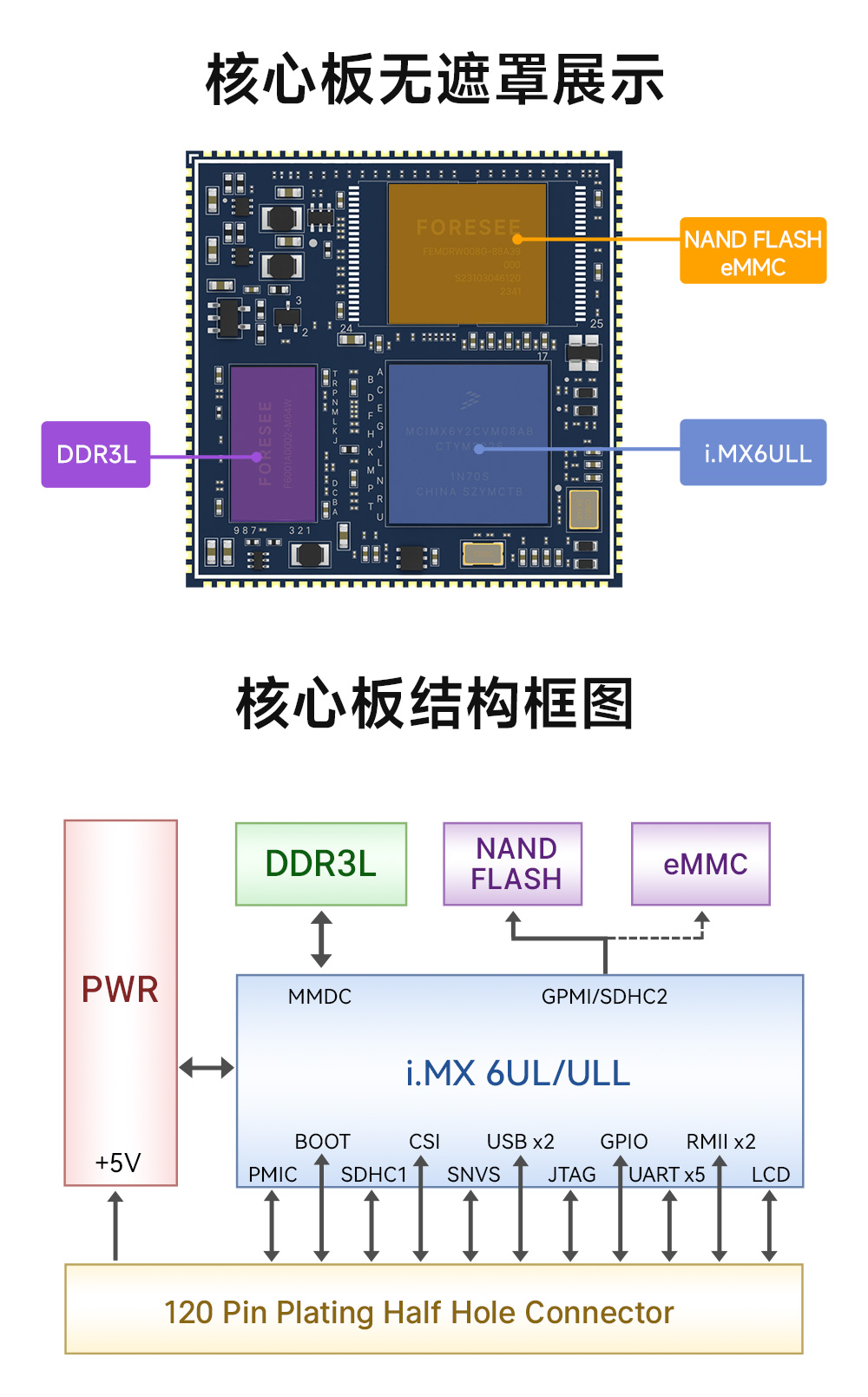

ECK20-6Y28A5ME8G-I嵌入式核心板 (2)

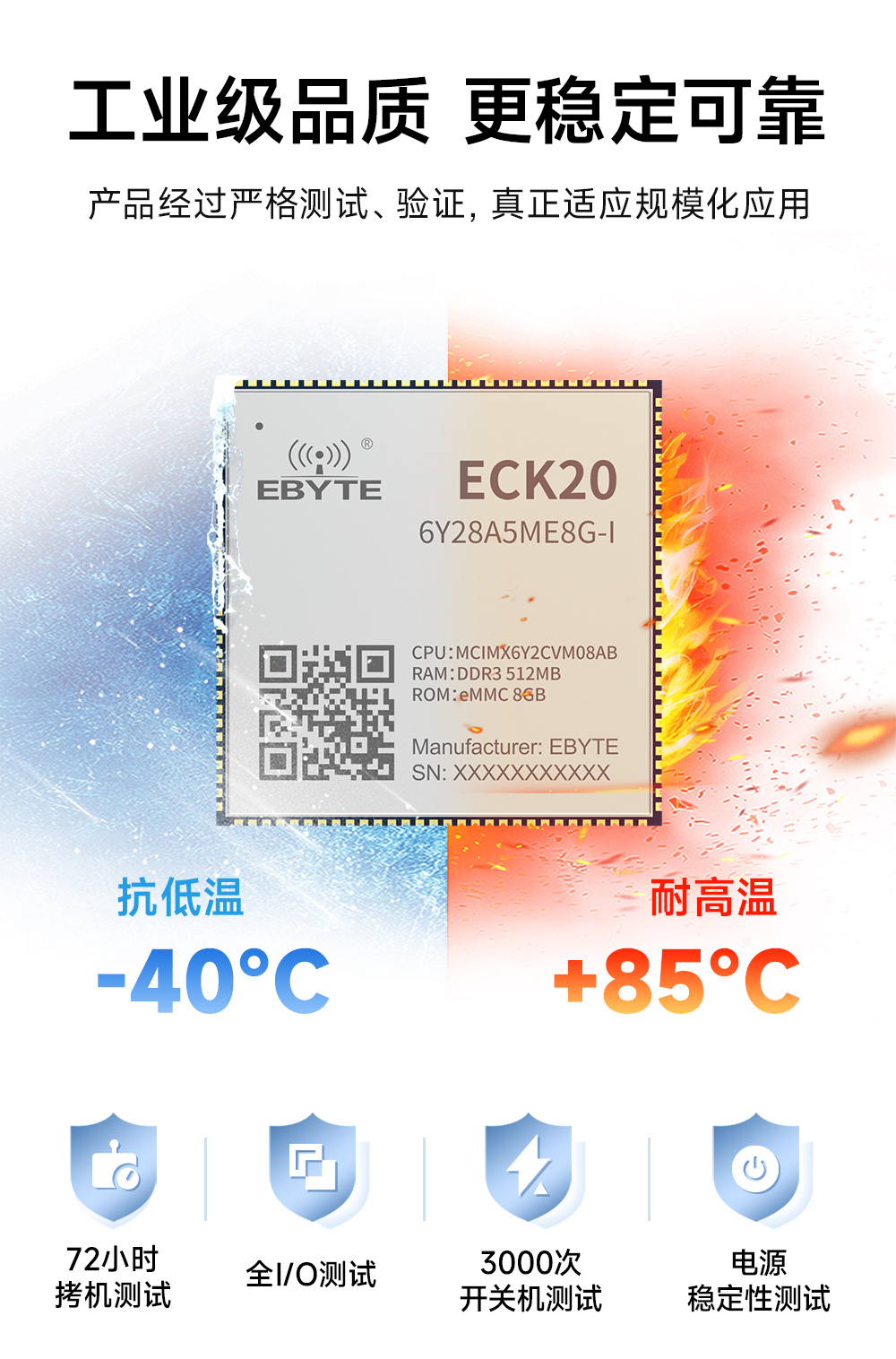

ECK20-6Y28A5ME8G-I嵌入式核心板 (3)

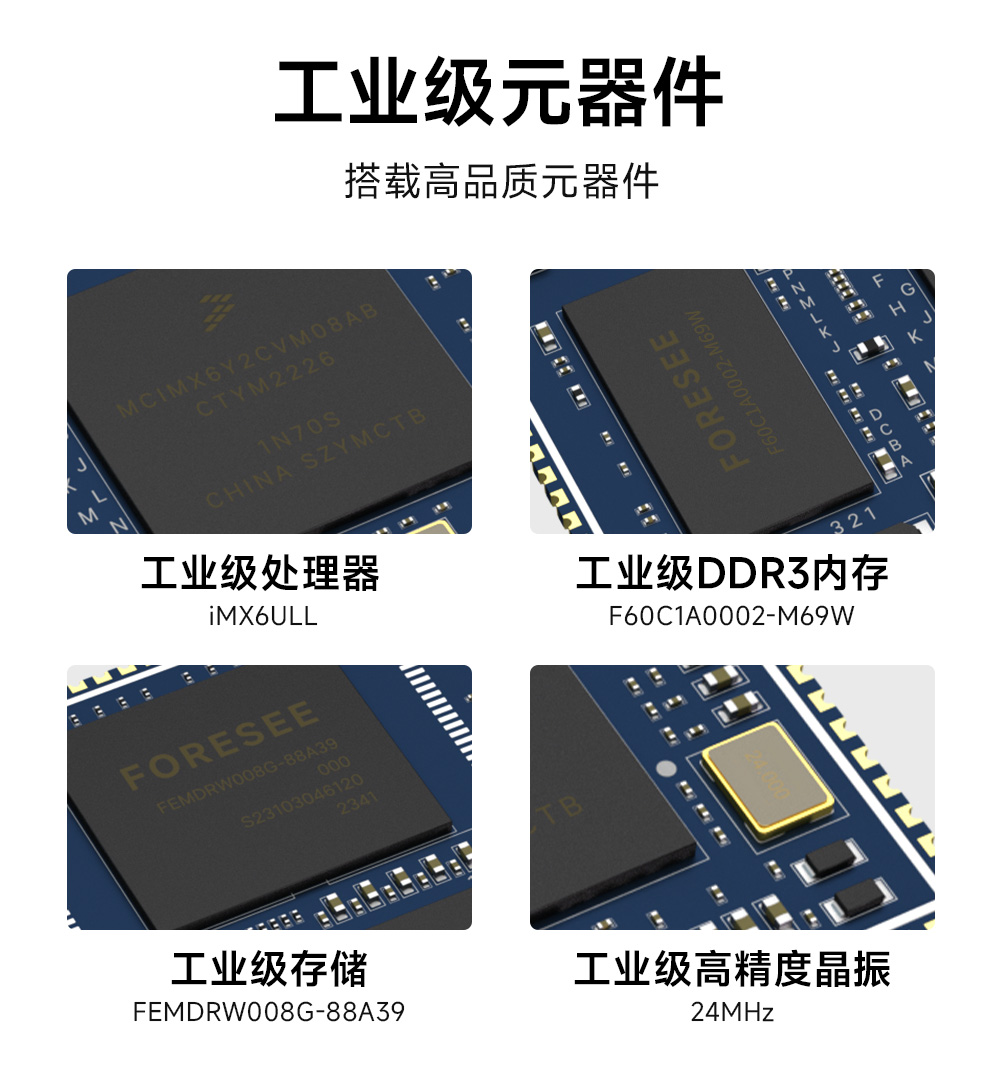

ECK20-6Y28A5ME8G-I嵌入式核心板 (4)
ECK20-6Y28A5ME8G-I嵌入式核心板 (5)
ECK20-6Y28A5ME8G-I嵌入式核心板 (6)

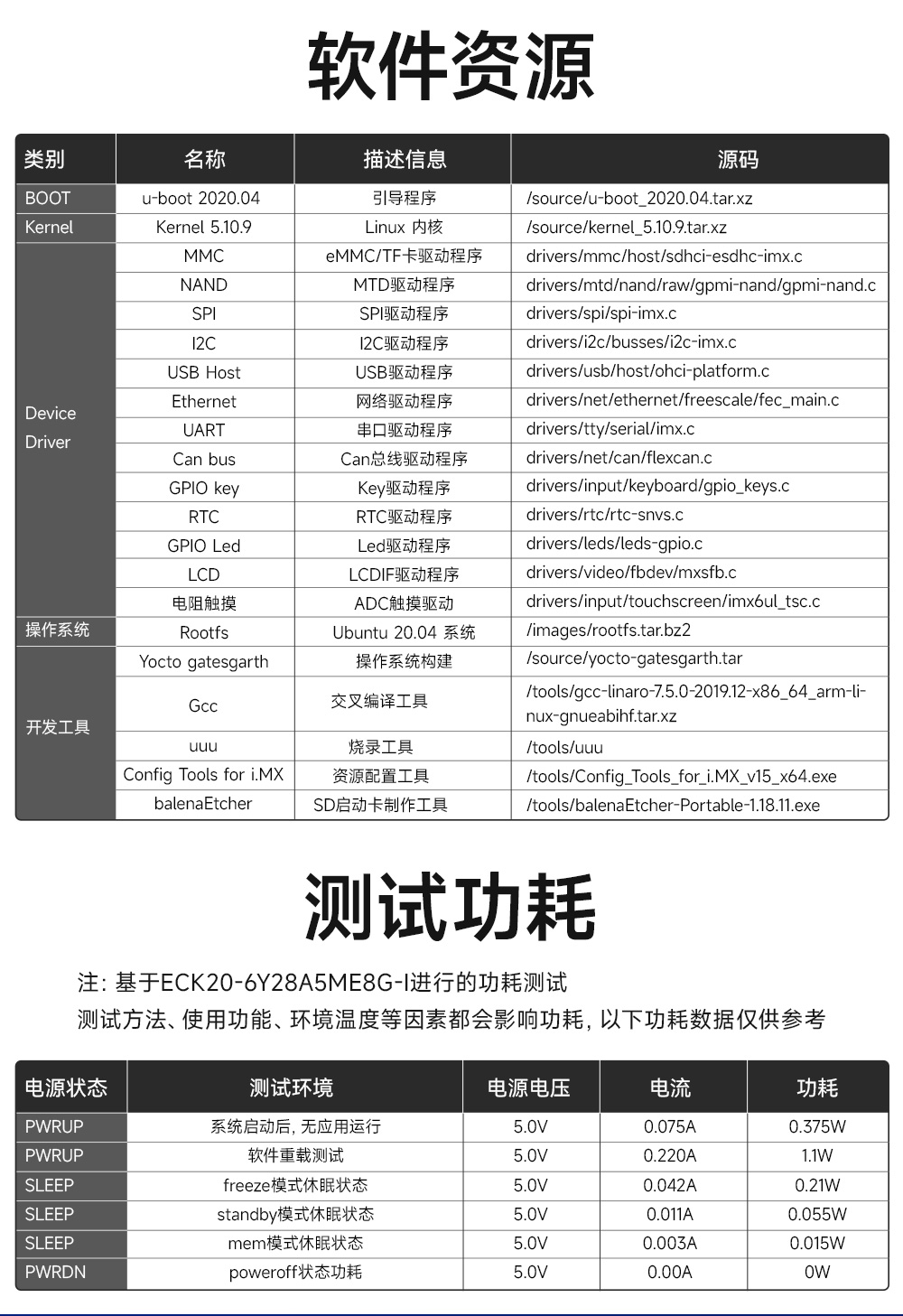

ECK20-6Y28A5ME8G-I嵌入式核心板 (7)
ECK20-6Y28A5ME8G-I嵌入式核心板 (8)
ECK20-6Y28A5ME8G-I嵌入式核心板 (9)
ECK20-6Y28A5ME8G-I嵌入式核心板 (10)
ECK20-6Y28A5ME8G-I嵌入式核心板 (11)
ECK20-6Y28A5ME8G-I嵌入式核心板 (12)
ECK20-6Y28A5ME8G-I嵌入式核心板 (13)

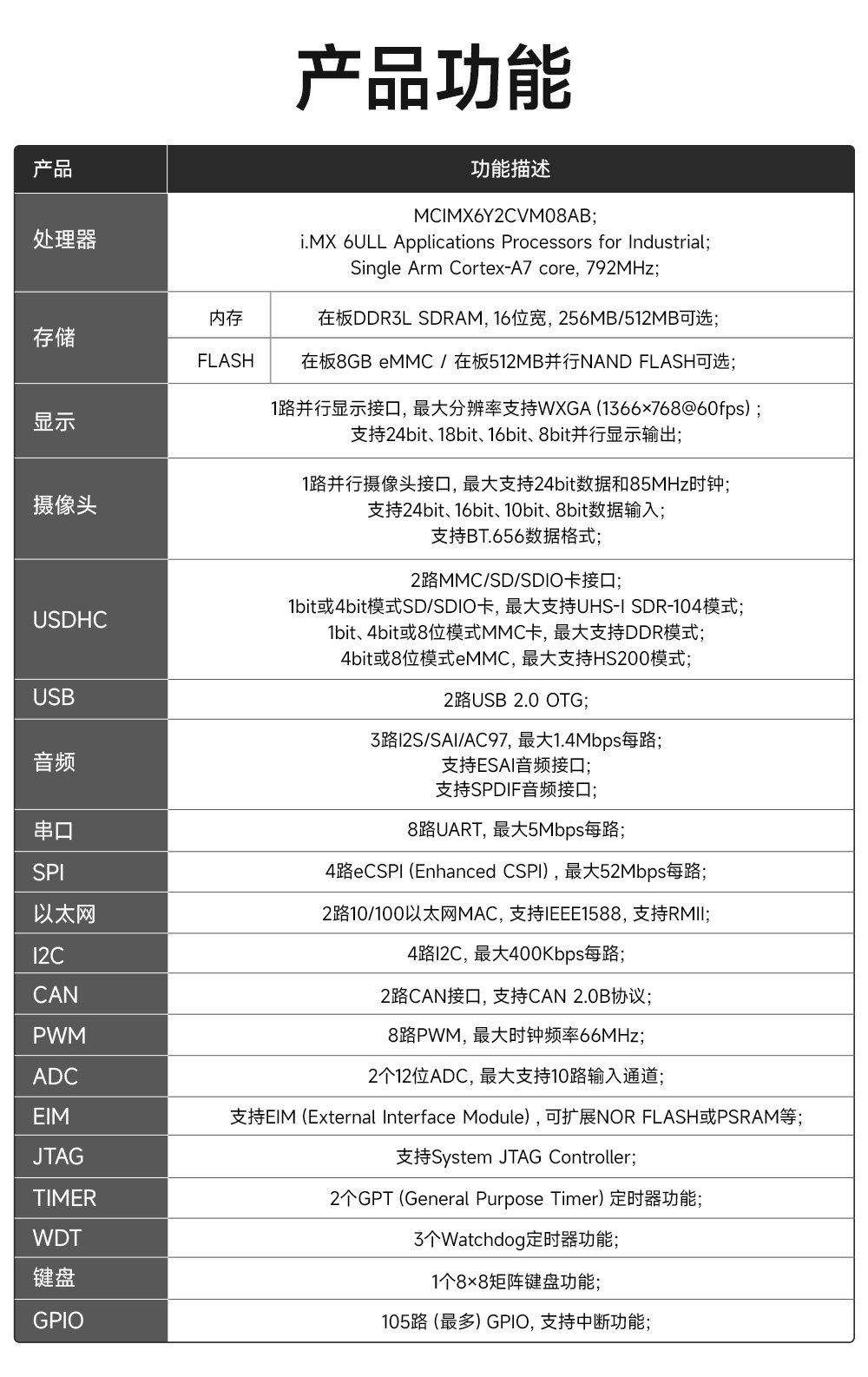

產品	功能描述
處理器	MCIMX6Y2CVM08AB；
	i.MX 6ULL Applications Processors for Industrial；
	Single Arm Cortex-A7 core, 792MHz；
存儲	內存	在板DDR3L SDRAM，16位寬，256MB/512MB可選；
	FLASH	在板8GB eMMC / 在板512MB并行NAND FLASH可選；
顯示	1路并行顯示接口，最大分辨率支持WXGA（1366×768@60fps）；
	支持24bit、18bit、16bit、8bit并行顯示輸出；
攝像頭	1路并行攝像頭接口，最大支持24bit數據和85MHz時鐘；
	支持24bit、16bit、10bit、8bit數據輸入；
	支持BT.656數據格式；
USDHC	2路MMC/SD/SDIO卡接口；
	1bit或4bit模式SD/SDIO卡，最大支持UHS-I SDR-104模式；
	1bit、4bit或8位模式MMC卡，最大支持DDR模式；
	4bit或8位模式eMMC，最大支持HS200模式；
USB	2路USB 2.0 OTG；
音頻	3路I2S/SAI/AC97，最大1.4Mbps每路；
	支持ESAI音頻接口；
	支持SPDIF音頻接口；
串口	8路UART，最大5Mbps每路；
SPI	4路eCSPI（Enhanced CSPI），最大52Mbps每路；
以太網	2路10/100以太網MAC，支持IEEE1588，支持RMII；
I2C	4路I2C，最大400Kbps每路；
CAN	2路CAN接口，支持CAN 2.0B協議；
PWM	8路PWM，最大時鐘頻率66MHz；
ADC	2個12位ADC，最大支持10路輸入通道；
EIM	支持EIM（External Interface Module），可擴展NOR FLASH或PSRAM等；
JTAG	支持System JTAG Controller；
TIMER	2個GPT（General Purpose Timer）定時器功能；
WDT	3個Watchdog定時器功能；
鍵盤	1個8×8矩陣鍵盤功能；
GPIO	105路（最多）GPIO，支持中斷功能；

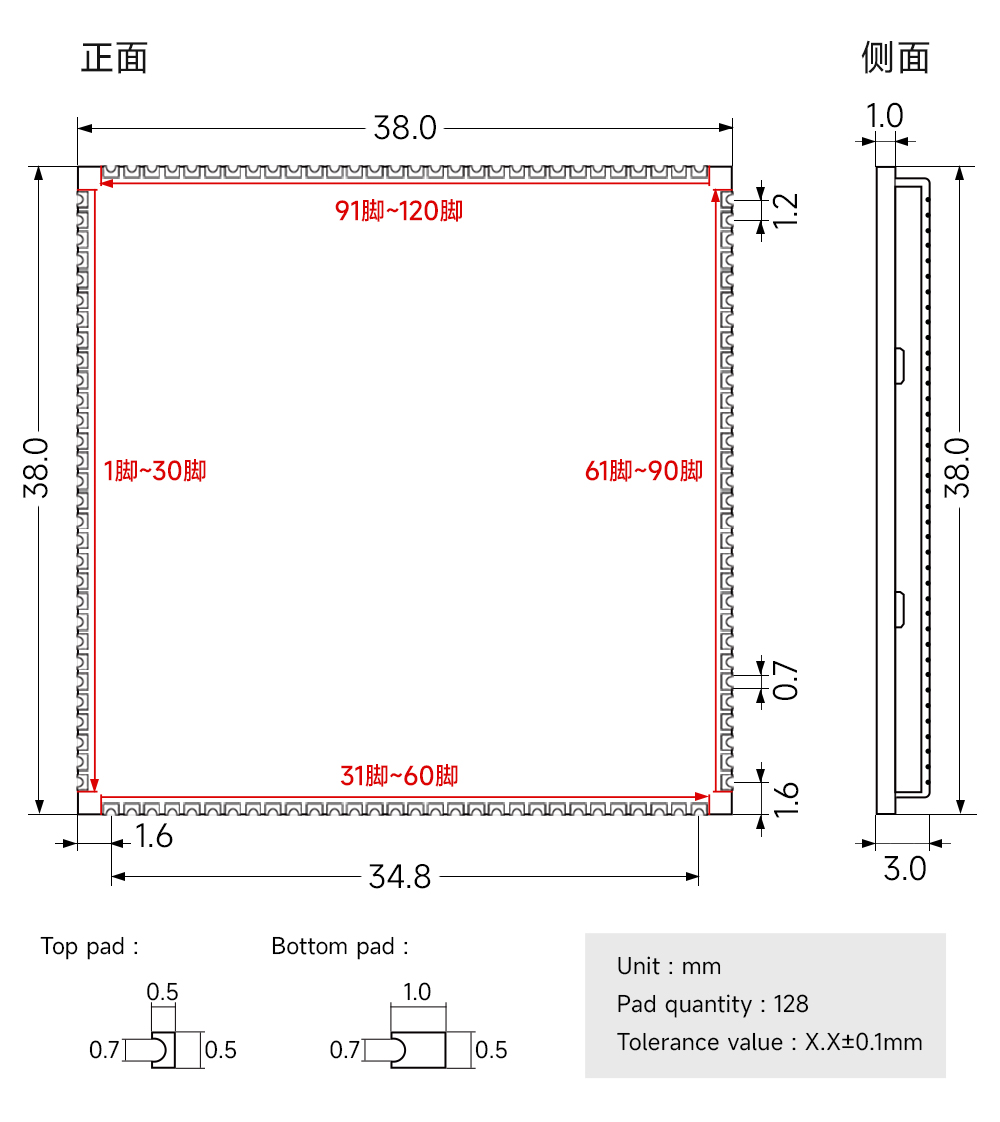

引腳定義

引腳	網絡名稱	MPU	電平/電源軌	類型	走線長度	說明
1	CSI_VSYNC	F2	3.3V/NVCC_CSI	I/O	1403.35
2	CSI_DATA03	E1	3.3V/NVCC_CSI	I/O	1404.04
3	CSI_DATA07	D1	3.3V/NVCC_CSI	I/O	1415.99
4	CSI_DATA01	E3	3.3V/NVCC_CSI	I/O	1418.33
5	CSI_DATA00	E4	3.3V/NVCC_CSI	I/O	1403.25
6	CSI_DATA04	D4	3.3V/NVCC_CSI	I/O	1402.85
7	SD1_CLK	C1	3.3V/1.8V/NVCC_SD	I/O	1141.43	串聯10歐電阻
8	SD1_CMD	C2	3.3V/1.8V/NVCC_SD	I/O	1136.53	上拉10K電阻
9	SD1_DATA2	B1	3.3V/1.8V/NVCC_SD	I/O	1136.12
10	SD1_DATA3	A2	3.3V/1.8V/NVCC_SD	I/O	1134.1
11	SD1_DATA1	B2	3.3V/1.8V/NVCC_SD	I/O	1139.39
12	SD1_DATA0	B3	3.3V/1.8V/NVCC_SD	I/O	1141.27	上拉10K電阻
13	SNVS_TAMPER9	R6	3.3V/SNVS_IN	I/O	1459.22
14	GPIO1_IO05	M17	3.3V/NVCC_3V3	I/O	2420.05	SD1_VSELECT
15	LCD_ENABLE	B8	3.3V/NVCC_3V3	I/O	1260.39
16	GPIO1_IO09	M15	3.3V/NVCC_3V3	I/O	1866.4
17	GPIO1_IO04	M16	3.3V/NVCC_3V3	I/O	2000.23
18	GPIO1_IO02	L14	3.3V/NVCC_3V3	I/O	1804.53
19	SNVS_TAMPER2	P11	3.3V/SNVS_IN	I/O	1694.13
20	SNVS_TAMPER5	N8	3.3V/SNVS_IN	I/O	1797.33
21	SNVS_TAMPER7	N10	3.3V/SNVS_IN	I/O	1653.61
22	SNVS_TAMPER8	N9	3.3V/SNVS_IN	I/O	1560.25
23	BOOT_MODE1	U10	3.3V/SNVS_IN	I/O	1273.49	芯片內下拉100K
24	BOOT_MODE0	T10	3.3V/SNVS_IN	I/O	1180.99	芯片內下拉100K
25	SNVS_TAMPER0	R10	3.3V/SNVS_IN	I/O	1420.5
26	SNVS_TAMPER1	R9	3.3V/SNVS_IN	I/O	1304.59
27	PWRBTN	R8	3.3V/SNVS_IN	I		芯片內上拉100K
28	SNVS_TAMPER4	P9	3.3V/SNVS_IN	I/O	1292.35
29	VIN_5V		5V/VIN_5V	PWR
30	VIN_5V		5V/VIN_5V	PWR
31	DGND		GDN/DGND	PWR
32	USB_OTG2_VBUS	U12	5V/VBUS_5V	PWR
33	USB_OTG1_VBUS	T12	5V/VBUS_5V	PWR
34	USB_OTG2_DP	U13	3.3V/VBUS_3V	I/O	1214.63
35	USB_OTG2_DN	T13	3.3V/VBUS_3V	I/O	1213.86
36	USB_OTG1_DP	U15	3.3V/VBUS_3V	I/O	1158.85
37	USB_OTG1_DN	T15	3.3V/VBUS_3V	I/O	1159.25
38	USB_OTG1_CHD_B	U16	3.3V/VBUS_3V	I/O
39	GPIO1_IO00	K13	3.3V/NVCC_3V3	I/O	977.66
40	UART1_TX_DATA	K14	3.3V/NVCC_3V3	I/O	987.23
41	GPIO1_IO01	L15	3.3V/NVCC_3V3	I/O	1049.78
42	UART1_CTS_B	K15	3.3V/NVCC_3V3	I/O	954.91
43	GPIO1_IO03	L17	3.3V/NVCC_3V3	I/O	945.53
44	UART1_RX_DATA	K16	3.3V/NVCC_3V3	I/O	889.32
45	GPIO1_IO07	L16	3.3V/NVCC_3V3	I/O	823.62
46	GPIO1_IO06	K17	3.3V/NVCC_3V3	I/O	863.33
47	UART1_RTS_B	J14	3.3V/NVCC_3V3	I/O	888.1	SD1_CD
48	UART2_TX_DATA	J17	3.3V/NVCC_3V3	I/O	817.68
49	UART2_RX_DATA	J16	3.3V/NVCC_3V3	I/O	823.76
50	UART2_RTS_B	H14	3.3V/NVCC_3V3	I/O	876.87
51	UART2_CTS_B	J15	3.3V/NVCC_3V3	I/O	1045.58
52	UART3_TX_DATA	H17	3.3V/NVCC_3V3	I/O	697.25
53	UART3_RX_DATA	H16	3.3V/NVCC_3V3	I/O	804.35
54	UART3_CTS_B	H15	3.3V/NVCC_3V3	I/O	779.01
55	UART3_RTS_B	G14	3.3V/NVCC_3V3	I/O	863.12
56	UART4_RX_DATA	G16	3.3V/NVCC_3V3	I/O	845.59
57	UART4_TX_DATA	G17	3.3V/NVCC_3V3	I/O	862.32
58	UART5_RX_DATA	G13	3.3V/NVCC_3V3	I/O	997.74
59	UART5_TX_DATA	F17	3.3V/NVCC_3V3	I/O	873.59
60	ENET1_RX_ER	D15	3.3V/NVCC_3V3	I/O	922.66
61	ENET1_TX_CLK	F14	3.3V/NVCC_3V3	I/O	962.62	串聯10歐電阻
62	ENET1_TX_DATA1	E14	3.3V/NVCC_3V3	I/O	956.47
63	ENET1_TX_EN	F15	3.3V/NVCC_3V3	I/O	953.79
64	ENET1_RX_DATA0	F16	3.3V/NVCC_3V3	I/O	914.33
65	ENET1_RX_EN	E16	3.3V/NVCC_3V3	I/O	917.92
66	ENET1_RX_DATA1	E17	3.3V/NVCC_3V3	I/O	914.14
67	ENET1_TX_DATA0	E15	3.3V/NVCC_3V3	I/O	956.46
68	JTAG_MOD	P15	3.3V/NVCC_3V3	I/O	418.19	下拉10K電阻
69	JTAG_TRST_B	N14	3.3V/NVCC_3V3	I/O	543.88
70	JTAG_TMS	P14	3.3V/NVCC_3V3	I/O	496.99
71	JTAG_TCK	M14	3.3V/NVCC_3V3	I/O	597.6	下拉10K電阻
72	JTAG_TDO	N15	3.3V/NVCC_3V3	I/O	581.14
73	JTAG_TDI	N16	3.3V/NVCC_3V3	I/O	596.89
74	GPIO1_IO08	N17	3.3V/NVCC_3V3	I/O	507.17
75	LCD_CLK	A8	3.3V/NVCC_3V3	I/O	1254.77	串聯10歐電阻
76	LCD_HSYNC	D9	3.3V/NVCC_3V3	I/O	1263
77	LCD_VSYNC	C9	3.3V/NVCC_3V3	I/O	1255.16
78	VBAT		3.3V/SNVS_IN	PWR		串聯二極管
79	PWR_ON_EN		3.3V/SNVS_IN	O
80	RESETN		3.3V/SNVS_IN	I		芯片內上拉50K
81	SNVS_TAMPER6	N11	3.3V/SNVS_IN	I/O	1021.68
82	ENET2_RX_DATA0	C17	3.3V/NVCC_3V3	I/O	844.73
83	ENET2_RX_DATA1	C16	3.3V/NVCC_3V3	I/O	841.84
84	ENET2_TX_DATA0	A15	3.3V/NVCC_3V3	I/O	958.69
85	ENET2_TX_DATA1	A16	3.3V/NVCC_3V3	I/O	955.53
86	ENET2_RX_ER	D16	3.3V/NVCC_3V3	I/O	847.9
87	ENET2_RX_EN	B17	3.3V/NVCC_3V3	I/O	839.99
88	ENET2_TX_EN	B15	3.3V/NVCC_3V3	I/O	953.16
89	ENET2_TX_CLK	D17	3.3V/NVCC_3V3	I/O	961.17	串聯10歐電阻
90	DGND		GDN/DGND	PWR
91	LCD_DATA23	B16	3.3V/NVCC_3V3	I/O	1256.56	下拉47K電阻
92	LCD_DATA22	A14	3.3V/NVCC_3V3	I/O	1255.86	下拉47K電阻
93	LCD_DATA21	B14	3.3V/NVCC_3V3	I/O	1253.74	下拉47K電阻
94	LCD_DATA20	C14	3.3V/NVCC_3V3	I/O	1254.8	下拉47K電阻
95	LCD_DATA19	D14	3.3V/NVCC_3V3	I/O	1259.93	下拉47K電阻
96	LCD_DATA18	A13	3.3V/NVCC_3V3	I/O	1258.43	下拉47K電阻
97	LCD_DATA17	B13	3.3V/NVCC_3V3	I/O	1262.46	下拉47K電阻
98	LCD_DATA16	C13	3.3V/NVCC_3V3	I/O	1258.38	下拉47K電阻
99	LCD_DATA15	D13	3.3V/NVCC_3V3	I/O	1258.67	下拉47K電阻
100	LCD_DATA14	A12	3.3V/NVCC_3V3	I/O	1264.02	下拉47K電阻
101	LCD_DATA13	B12	3.3V/NVCC_3V3	I/O	1254.09	下拉47K電阻
102	LCD_DATA12	C12	3.3V/NVCC_3V3	I/O	1260.01	下拉47K電阻
103	LCD_DATA11	D12	3.3V/NVCC_3V3	I/O	1259.66	下拉47K電阻
104	LCD_DATA10	E12	3.3V/NVCC_3V3	I/O	1263.43	下拉47K電阻
105	LCD_DATA09	A11	3.3V/NVCC_3V3	I/O	1266.07	下拉47K電阻
106	LCD_DATA08	B11	3.3V/NVCC_3V3	I/O	1262.66	下拉47K電阻
107	LCD_DATA07	D11	3.3V/NVCC_3V3	I/O	1265.28	下拉47K電阻
108	LCD_DATA06	A10	3.3V/NVCC_3V3	I/O	1263.9	下拉47K電阻
109	LCD_DATA05	B10	3.3V/NVCC_3V3	I/O	1258.33	下拉47K電阻
110	LCD_DATA04	C10	3.3V/NVCC_3V3	I/O	1262.71	下拉47K電阻
111	LCD_DATA03	D10	3.3V/NVCC_3V3	I/O	1267.14	下拉47K電阻
112	LCD_DATA02	E10	3.3V/NVCC_3V3	I/O	1263.66	下拉47K電阻
113	LCD_DATA01	A9	3.3V/NVCC_3V3	I/O	1266.95	下拉47K電阻
114	LCD_DATA00	B9	3.3V/NVCC_3V3	I/O	1267.01	下拉47K電阻
115	CSI_DATA05	D3	3.3V/NVCC_CSI	I/O	1406.5
116	CSI_PIXCLK	E5	3.3V/NVCC_CSI	I/O	1405.97
117	CSI_DATA06	D2	3.3V/NVCC_CSI	I/O	1403.32
118	CSI_DATA02	E2	3.3V/NVCC_CSI	I/O	1403.22
119	CSI_MCLK	F5	3.3V/NVCC_CSI	I/O	1412.79
120	CSI_HSYNC	F3	3.3V/NVCC_CSI	I/O	1405.65

產品手冊

【產品手冊】ECK20-6Y2XA 核心板產品手冊 V1.0

【產品手冊】ECK20-6Y2XA 核心板軟件開發指南 V1.0

硬件資料

【硬件資料】ECK20-6Y2XA PCB Library

【硬件資料】ECK20-6Y2XA Pin List V1.0

【硬件資料】ECK20-6Y2XA Structural model

芯片資料

【芯片資料】ECK20-6Y2XA Datasheet

【芯片資料】ECK20-6Y2XA Other Datasheet

開發資料

【開發資料】ECK20-6Y2XA 核心板資料提取碼：ECK0

億佰特簡介

【企業簡介】

在線購買

【官方淘寶】：https://item.taobao.com

【京東商城】：https://i-item.jd.com

【阿里巴巴】：https://detailpreview.1688.com

批量采購/定制產品

【銷售專線】：4000-330-990 7x24小時銷售服務熱線

【聯系郵箱】：sales@cdebyte.com

技術咨詢

【在線提交】：http://twohalves.cn/apple-technology.aspx

【聯系郵箱】：support@cdebyte.com

產品型號	處理器型號	處理器主頻Hz	內存容量MB	存儲容量MB	工作電壓V	接口形式	產品尺寸mm	工作溫度℃	功能特點
ECK20-6Y28A5ME8G-I	MCIMX6Y2CVM08AB	792M	512	8GB	5	郵票孔	38383	-40~+85	工業級，低功耗，高性價比，高可靠性，支持Linux，支持QT
ECK20-6Y28A5ME8G-C	MCIMX6Y2CVM08AB	792M	512	8GB	5	郵票孔	38383	0 ~ 70	低功耗，高性價比，高可靠性，支持Linux，支持QT
ECK20-6Y28A2MN5M-I	MCIMX6Y2CVM08AB	792M	256	512	5	郵票孔	38383	-40~+85	工業級，低功耗，高性價比，高可靠性，支持Linux，支持QT

ECK20-6Y28A5ME8G-I

產品型號：ECK20-6Y28A5ME8G-I

處理器型號 :MCIMX6Y2CVM08AB
處理器主頻Hz :792M
內存容量MB :512
存儲容量MB :8GB
工作電壓V :5
接口形式 :郵票孔
產品尺寸mm :38*38*3
工作溫度℃ :-40~+85
功能特點:工業級，低功耗，高性價比，高可靠性，支持Linux，支持QT

PDF ：

購買：
ECK20-6Y28A5ME8G-C

產品型號：ECK20-6Y28A5ME8G-C

處理器型號 :MCIMX6Y2CVM08AB
處理器主頻Hz :792M
內存容量MB :512
存儲容量MB :8GB
工作電壓V :5
接口形式 :郵票孔
產品尺寸mm :38*38*3
工作溫度℃ :0 ~ 70
功能特點:低功耗，高性價比，高可靠性，支持Linux，支持QT

PDF ：

購買：
ECK20-6Y28A2MN5M-I

產品型號：ECK20-6Y28A2MN5M-I

處理器型號 :MCIMX6Y2CVM08AB
處理器主頻Hz :792M
內存容量MB :256
存儲容量MB :512
工作電壓V :5
接口形式 :郵票孔
產品尺寸mm :38*38*3
工作溫度℃ :-40~+85
功能特點:工業級，低功耗，高性價比，高可靠性，支持Linux，支持QT
