當前位置： 首頁 >產品中心 >工業計算>單板機>ECB20-PG6Y28C-I

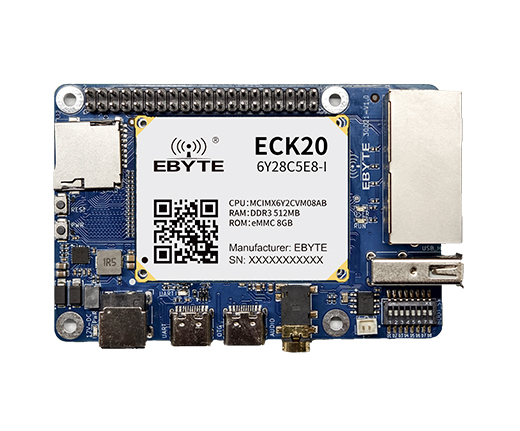

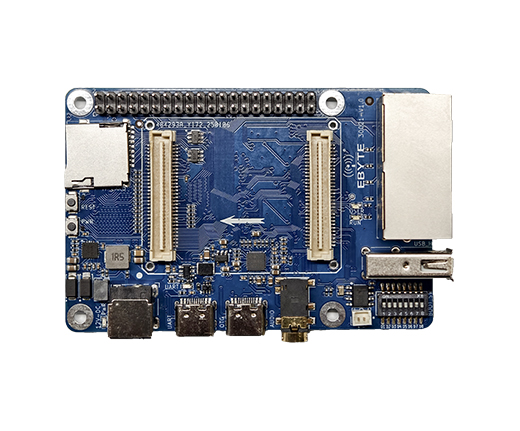

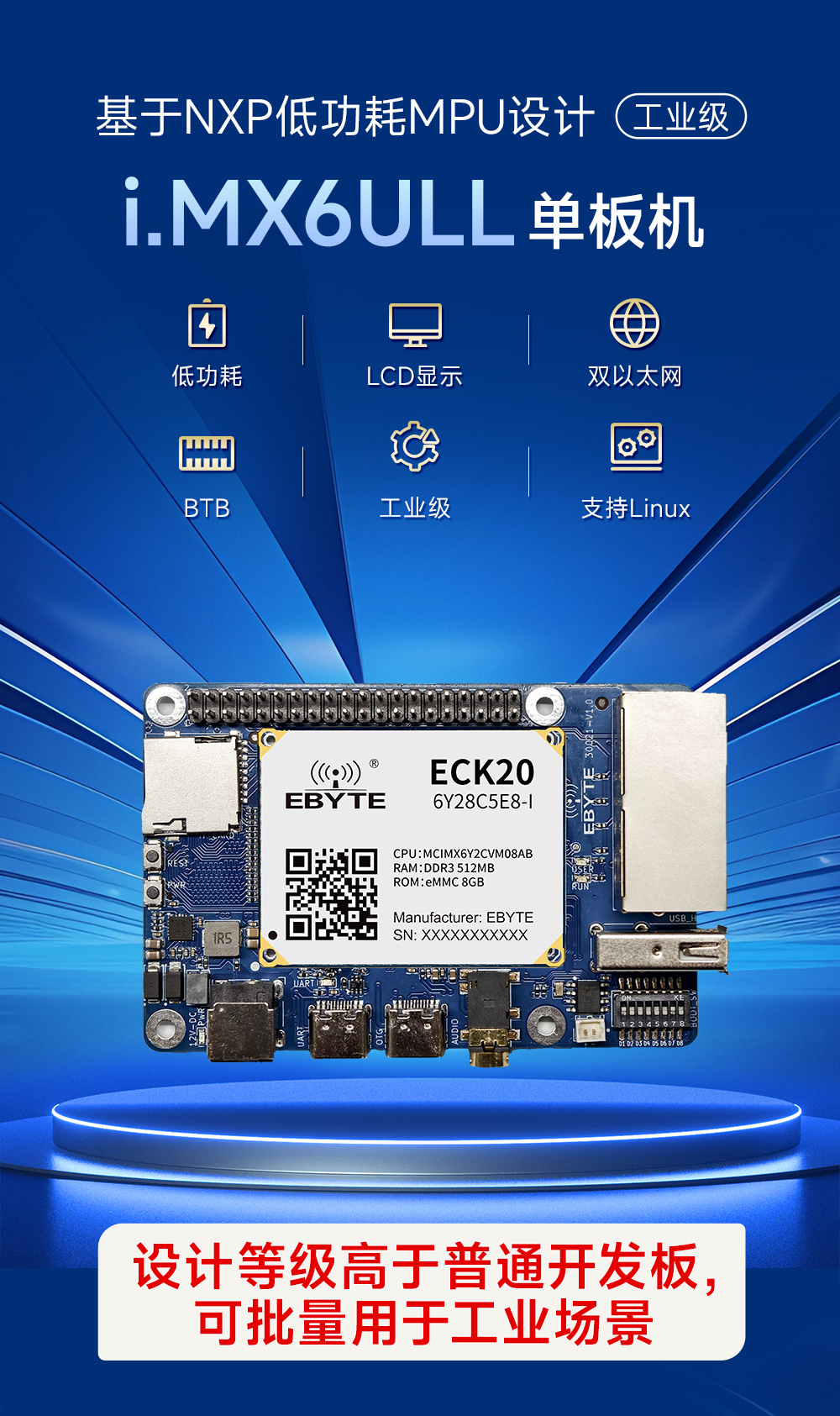

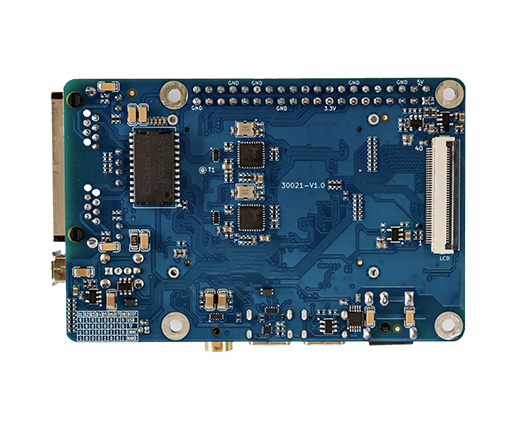

ECB20-PG6Y28C-I 工業級單板機

處理器型號：MCIMX6Y2CVM08AB

處理器主頻：792MHz

工作電壓：DC 12V

內存容量：256MB/512MB

存儲容量：512MB/8GB

產品尺寸：85*56mm

產品簡介：ECB20-PG6Y28C-I工業級單板機是基于ECK20-6Y28C系列核心板的測試單板機底板，核心板和測試底板通過BTB連接器方式組合在一起。測試底板具有豐富的外設接口。設計等級高于普通開發板，可批量用于工業場景。

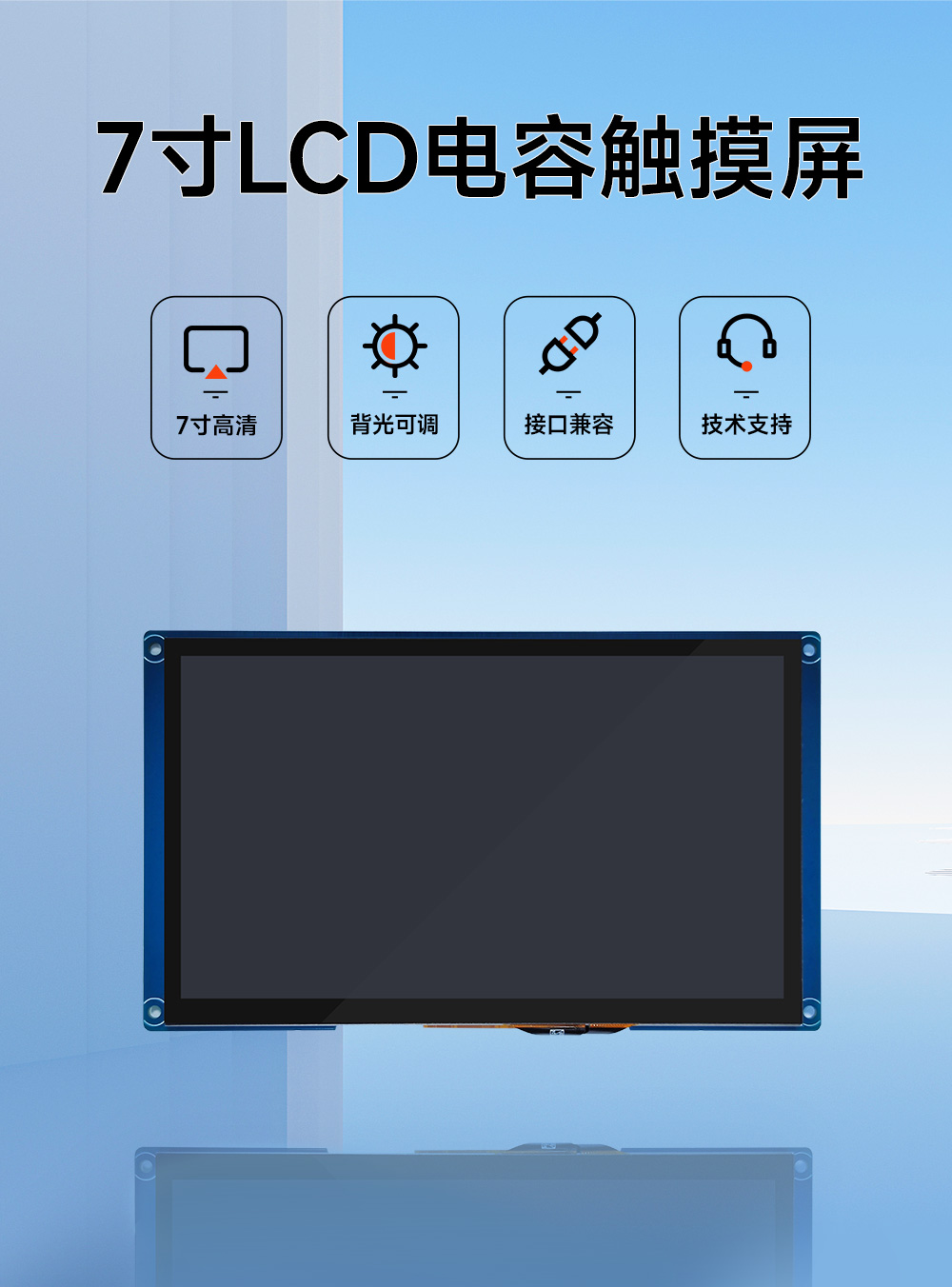

ECA10電容觸摸屏

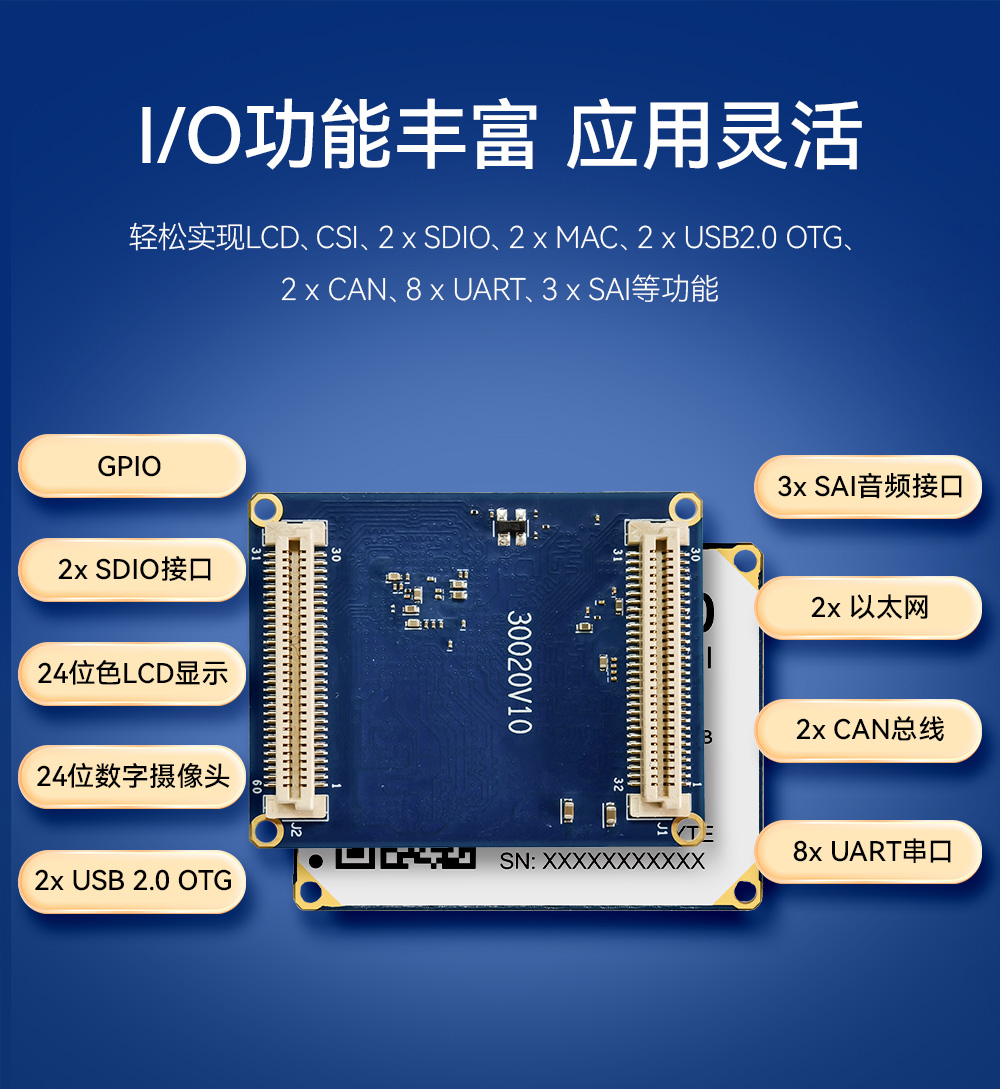

工業級嵌入式核心板

ECB20-PG6Y28C-I工業級單板機底板 (1)
ECB20-PG6Y28C-I工業級單板機底板 (2)
ECB20-PG6Y28C-I工業級單板機底板 (3)
ECB20-PG6Y28C-I工業級單板機底板 (4)
ECB20-PG6Y28C-I工業級單板機底板 (5)
ECB20-PG6Y28C-I工業級單板機底板 (6)
ECB20-PG6Y28C-I工業級單板機底板 (7)
ECB20-PG6Y28C-I工業級單板機底板 (8)
ECB20-PG6Y28C-I工業級單板機底板 (9)
ECB20-PG6Y28C-I工業級單板機底板 (10)
ECB20-PG6Y28C-I工業級單板機底板 (11)
ECB20-PG6Y28C-I工業級單板機底板 (12)
ECB20-PG6Y28C-I工業級單板機底板 (13)
ECB20-PG6Y28C-I工業級單板機底板 (14)
ECB20-PG6Y28C-I工業級單板機底板 (15)
ECB20-PG6Y28C-I工業級單板機底板 (16)
ECB20-PG6Y28C-I工業級單板機底板 (17)
ECB20-PG6Y28C-I工業級單板機底板 (18)
ECB20-PG6Y28C-I工業級單板機底板 (19)
ECB20-PG6Y28C-I工業級單板機底板 (20)

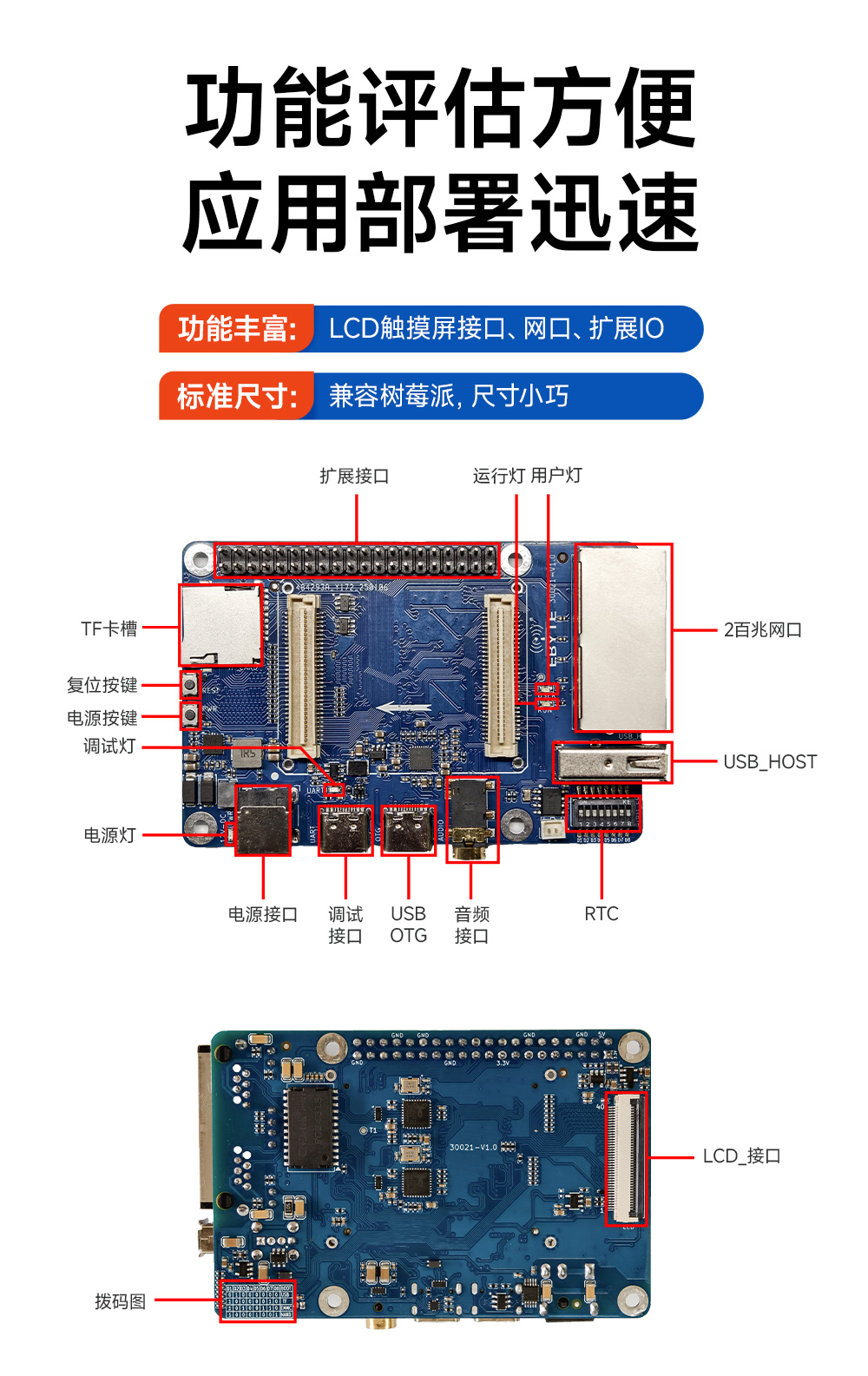

電源輸入1 路 DC 插座，12V_1A 輸入；
顯示1路40Pin FPC RGB888顯示接口，最大分辨率支持WXGA（1366×768@60fps），支持觸摸屏和背光調節；
CSI1 路復用 CSI 攝像頭接口，擴展接口引出；
USB HOST1 路 USB2.0 HOST；
USB OTG1 路 USB OTG，Type-C 接口；
網口2 路 10/100M 自適應 RJ45 以太網口；
TF1 個 TF 卡槽，支持插拔檢測；
音頻1 路 3.5MM 音頻接口，支持耳機輸出和麥克風輸入；
BOOT1 路 8 位啟動模式撥碼開關；
調試1 路 UART 調試串口，Type-C 接口；
UART3 路復用 UART  通信接口，擴展接口引出；
CAN2 路復用 CAN 接口，TTL 電平，擴展接口引出；
SPI3 路復用 SPI 接口，擴展接口引出；
GPIO28 路復用 GPIO，擴展接口引出；
I2C1 路 I2C，擴展接口引出；
按鍵1 路復位按鍵；
1 路電源按鍵；
指示燈1  個電源指示燈；
1  個運行指示燈；
1  個用戶指示燈；
1  個調試指示燈；
看門狗支持片內看門狗功能；
RTC1 路 1.25mm RTC 電池座；
電源輸出2 路 5V@1A 電源輸出，擴展接口引出；
2 路 3.3V@1A 電源輸出，擴展接口引出；

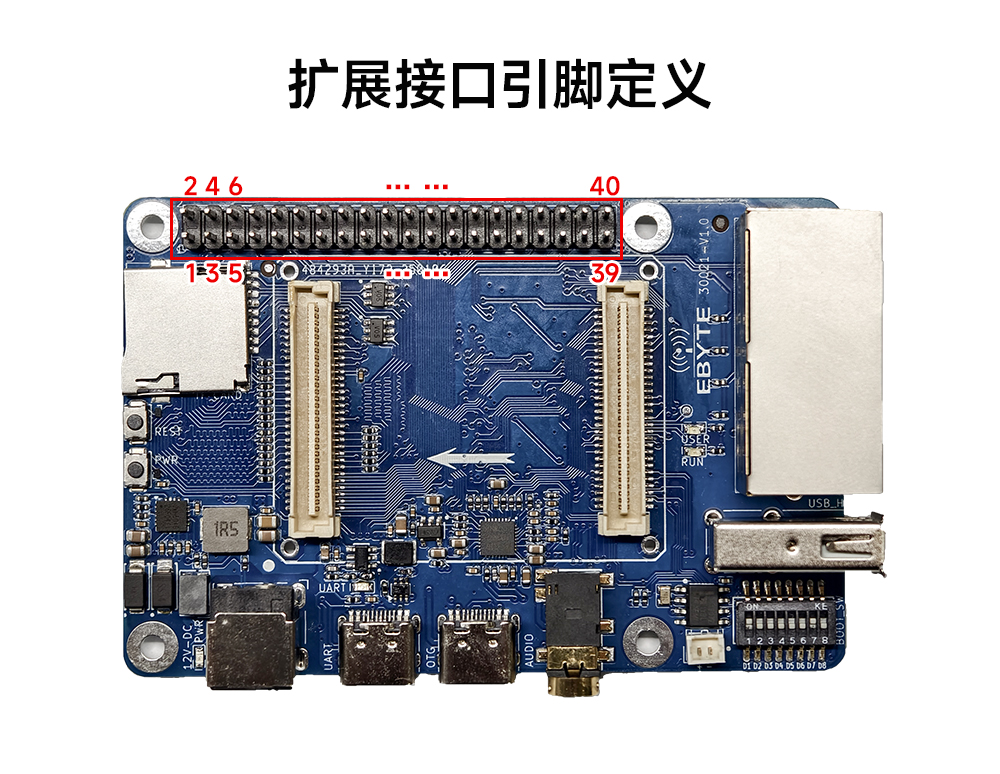

引腳定義 ECB20-PG6Y28C-I

引腳號功能引腳號功能
13.3V_OUT25V_OUT
3UART5_RX_DATAI2C2_SDA45V_OUT
5UART5_TX_DATAI2C2_SCL6DGND
7GPIO1_IO58UART3_TX_DATA
9DGND10UART3_RX_DATA
11GPIO5_IO0_SNVS12CSI_VSYNCPWM7
13GPIO5_IO4_SNVS14DGND
15GPIO5_IO1_SNVS16UART3_CTS_BCAN1_TX
173.3V_OUT18UART3_RTS_BCAN1_RX
19UART2_CTS_B ECSPI3_MOSI CAN2_TX20DGND
21UART2_RTS_B ECSPI3_MISO CAN2_RX22GPIO1_IO03
23UART2_RX_DATA ECSPI3_SCLK24UART2_TX_DATA ECSPI3_SS0
25DGND26GPIO1_IO01
27CSI_DATA6 ECSPI1_MOSI28CSI_MCLK
29CSI_DATA7 ECSPI1_MISO30DGND
31CSI_DATA4 ECSPI1_SCLK32CSI_HSYNC PWM8
33CSI_DATA2 ECSPI2_MOSI34DGND
35CSI_DATA3 ECSPI2_MISO36CSI_PIXCLK
37CSI_DATA0 ECSPI2_SCLK38CSI_DATA1 ECSPI2_SS0
39DGND40CSI_DATA5 ECSPI1_SS0
