采集類型：開關量
接口類型：RS485
傳輸距離：8km
產品尺寸：124*105*25mm
產品重量：130g±5g

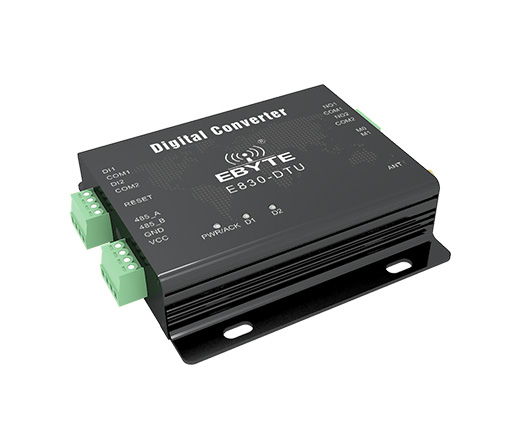

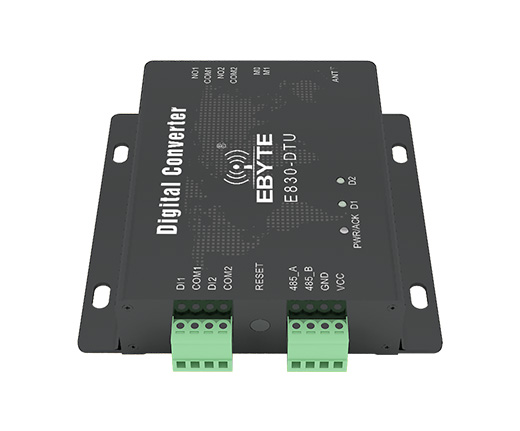

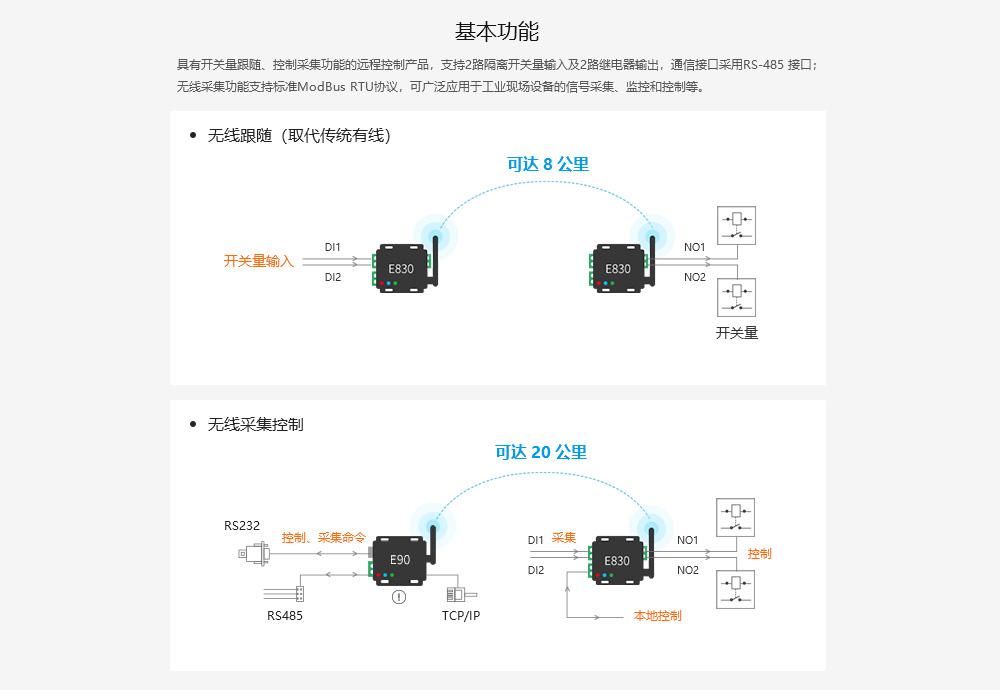

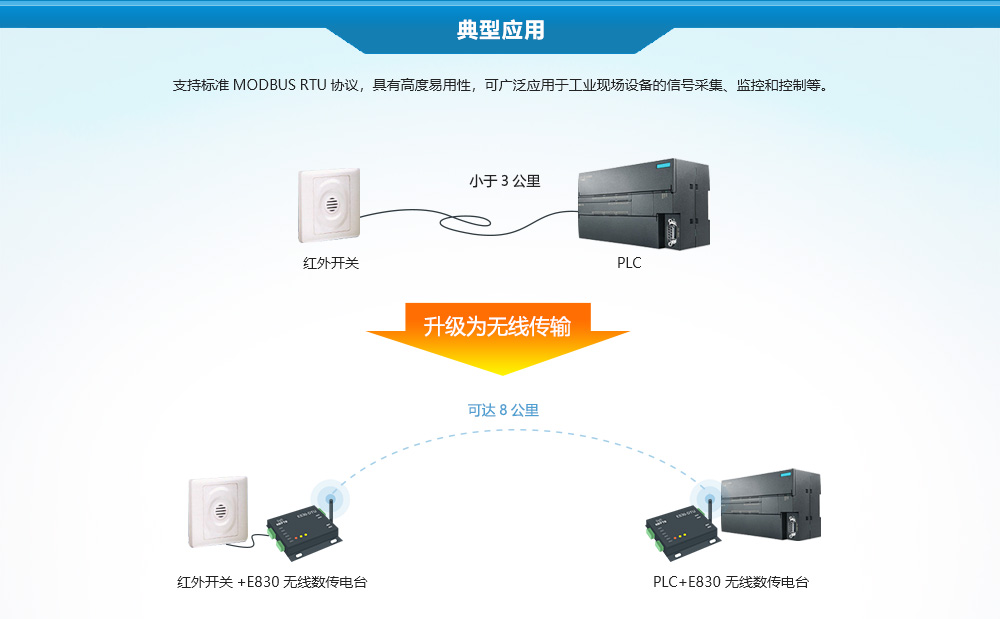

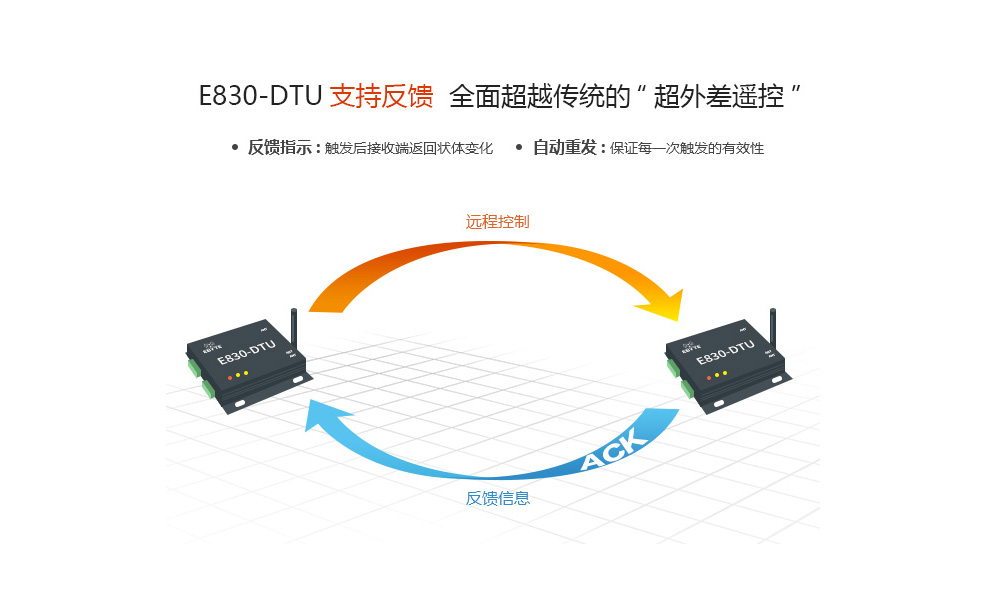

產品簡介：E830-DTU(2R2-433L)是一款具有開關量跟隨、控制采集功能的遠程控制產品，支持2路隔離開關量輸入及2路繼電器輸出，通信接口采用RS-485接口（僅用于配置模式）；無線采集功能支持標準MODBUS RTU協議，該產品具有高度易用性，可廣泛應用于工業現場設備的信號采集、監控和控制等。

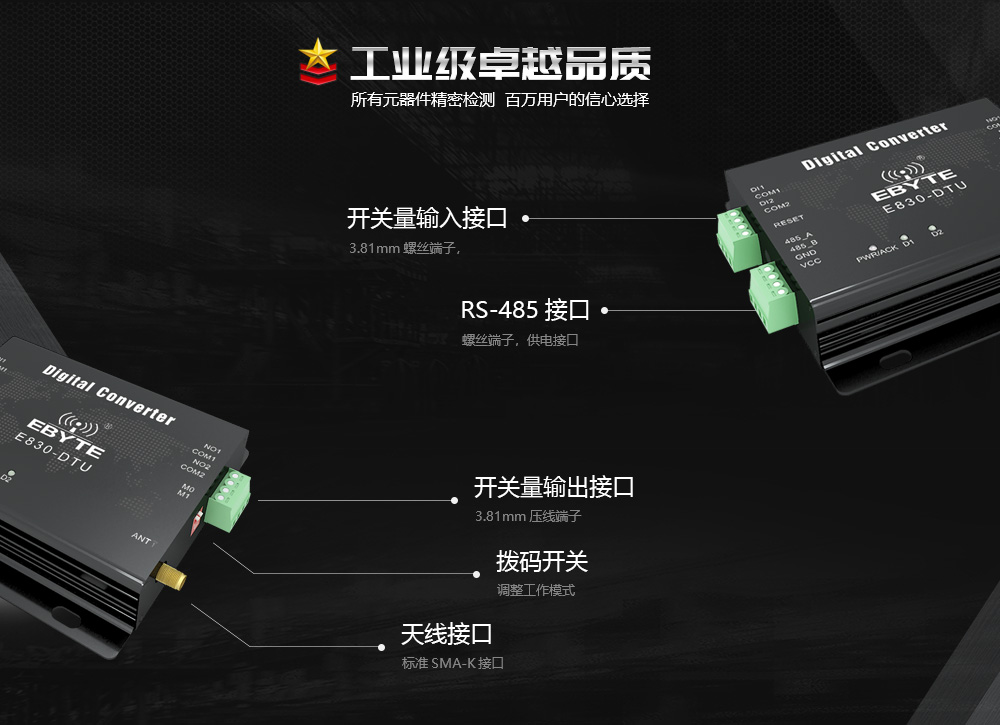

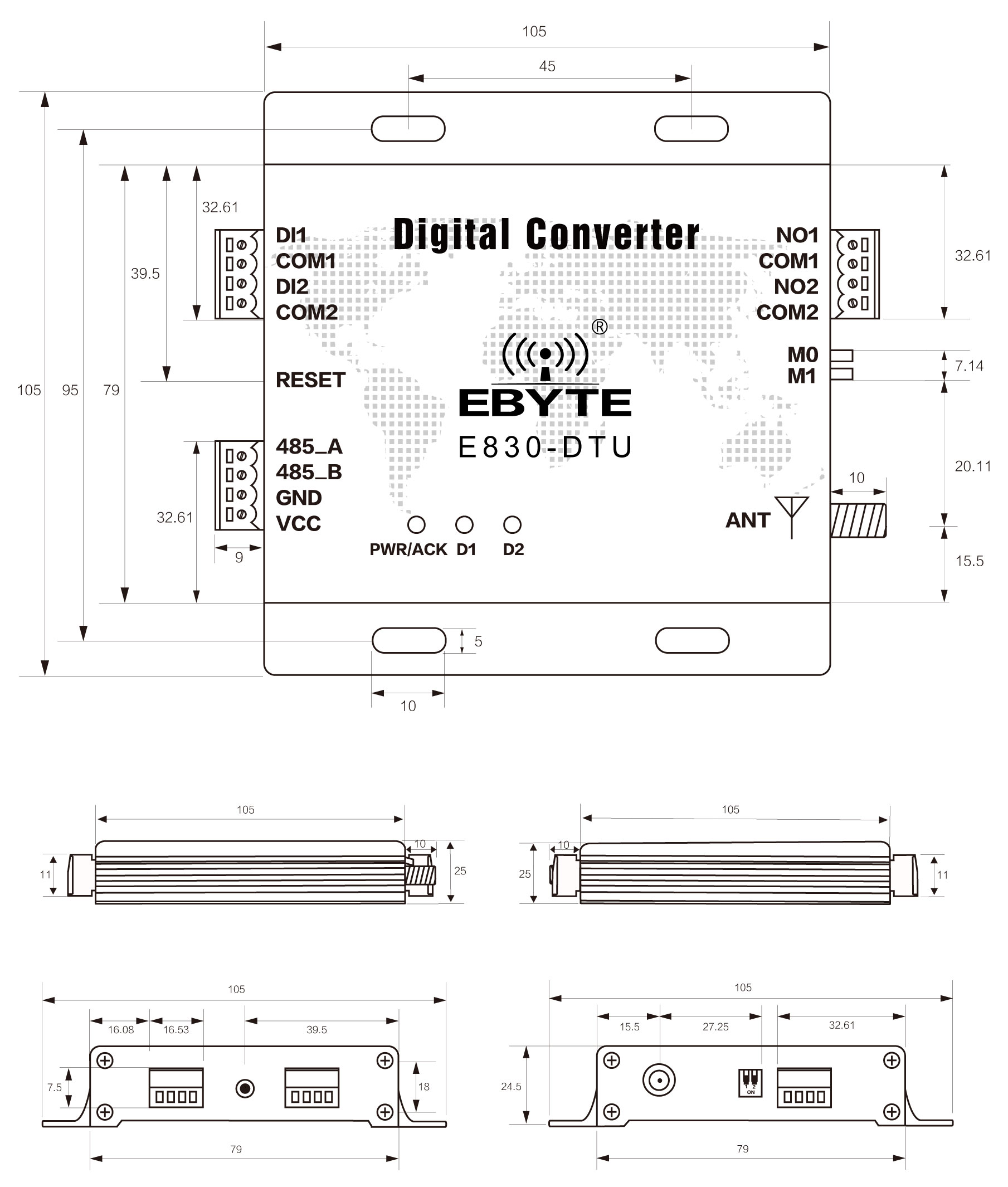

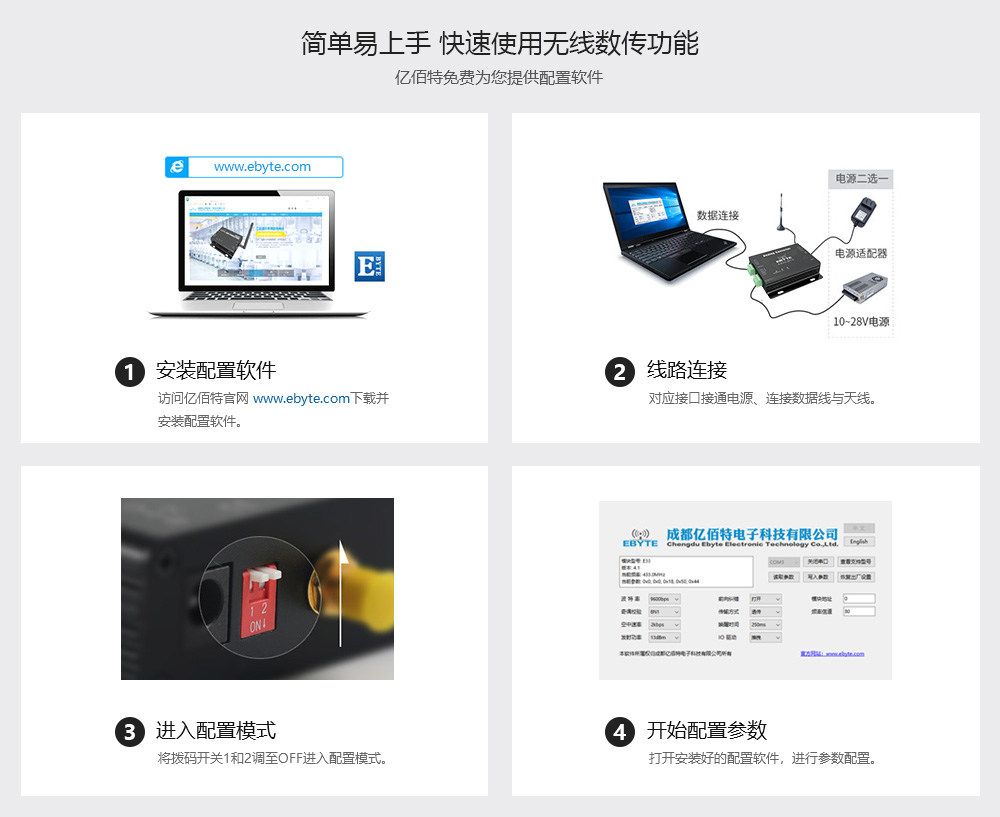

| 序號 | 參數名稱 | 參數值 | 注釋 |
| 1 | 模塊尺寸 | 124*105*25mm | 不含壓線接口 |
| 2 | 平均重量 | 132±2 g | 不含壓線接口 |
| 3 | 輸入通道 | 2路數字量輸入 | 2路數字量隔離輸入，最高輸入電平（與供電電壓一致） |
| 4 | 輸出通道 | 2路數字量輸出 | 2路數字量隔離輸出（NPN晶體管集電極開路輸出） |
| 5 | 接口方式 | 1 * 10 * 3.81 mm | 壓線方式 |
| 6 | 供電電壓 | 8 ~ 28V DC | 注意：高于28V電壓，將導致模塊永久損毀 |
| 7 | 工作電流 | 16mA@24V | 常態下16mA，串口有數據通信時29mA |
| 8 | 通信接口 | RS485 | RS485 |
| 9 | 設備地址 | 0-248 | 0-248可設置，默認為1 |
| 10 | 波特率 | 出廠默認9600 | 波特率范圍1200~115200可設置 |
| 11 | 工作溫度 | -40℃～+70℃ | 工業級 |
| 12 | 隔離防護 | 3000V DC | 雷擊，浪涌防護 |
| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DI1 | 開關量輸入通道1 | 開關量采集1通道，光耦隔離 |
| 2 | COM1 | 開關量輸入通道1 | 輸入通道1的公共端，內部已連接模塊地 |
| 3 | DI2 | 開關量輸入通道2 | 開關量采集2通道，光耦隔離 |
| 4 | COM2 | 開關量輸入通道2 | 輸入通道2的公共端，內部已連接模塊地 |
| 5 | RESET | 復位按鍵 | 在采集模式下，可長按輕觸按鍵5s將Modbus地址復位成默認地址01 |
| 6 | 485_A | RS-485接口A | RS-485接口A與設備A接口相連，僅用于配置參數 |
| 7 | 485_B | RS-485接口B | RS-485接口B與設備B接口相連，僅用于配置參數 |
| 8 | GND | 壓線式電源輸入負極 | 電源參考地 |
| 9 | VCC | 壓線式電源輸入正極 | 電源輸入端，范圍：DC8-28V，推薦12V，24V |
| 10 | PWR/ACK | 電源/ACK指示燈 | 雙色燈，藍燈為電源指示燈，上電常亮，綠燈為ACK指示燈 |
| 11 | D1 | 輸入/輸出指示燈 | 雙色燈，當DI1有輸入信號時，藍燈亮；當繼電器1有動作時，綠燈亮 |
| 12 | D2 | 輸入/輸出指示燈 | 雙色燈，當DI2有輸入信號時，藍燈亮；當繼電器2有動作時，綠燈亮 |
| 13 | ANT | 無線模塊天線接口 | 433M天線接口 |
| 14 | M1 | 撥碼開關1 | M0/M1撥碼確定工作模式 |
| 15 | M0 | 撥碼開關0 | M0/M1撥碼確定工作模式 |
| 16 | COM2 | 繼電器輸出通道2 | 繼電器2輸出公共端 |
| 17 | NO2 | 繼電器輸出通道2 | 繼電器2輸出常開 |
| 18 | COM1 | 繼電器輸出通道1 | 繼電器1輸出公共端 |
| 19 | NO1 | 繼電器輸出通道1 | 繼電器1輸出常開 |
| 產品說明書 |
