工作頻率：2402~2480MHz
通信距離：110m
天線接口：PCB/IPEX
產品尺寸：17.5*28.7mm

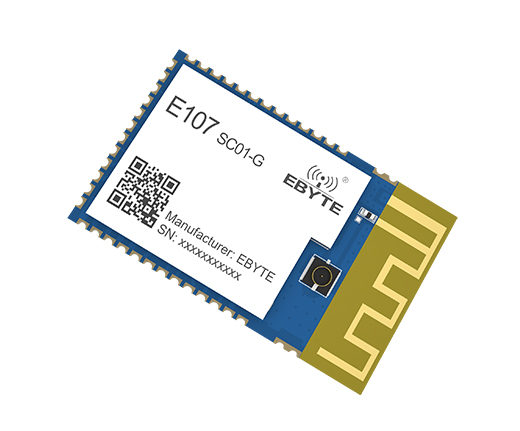

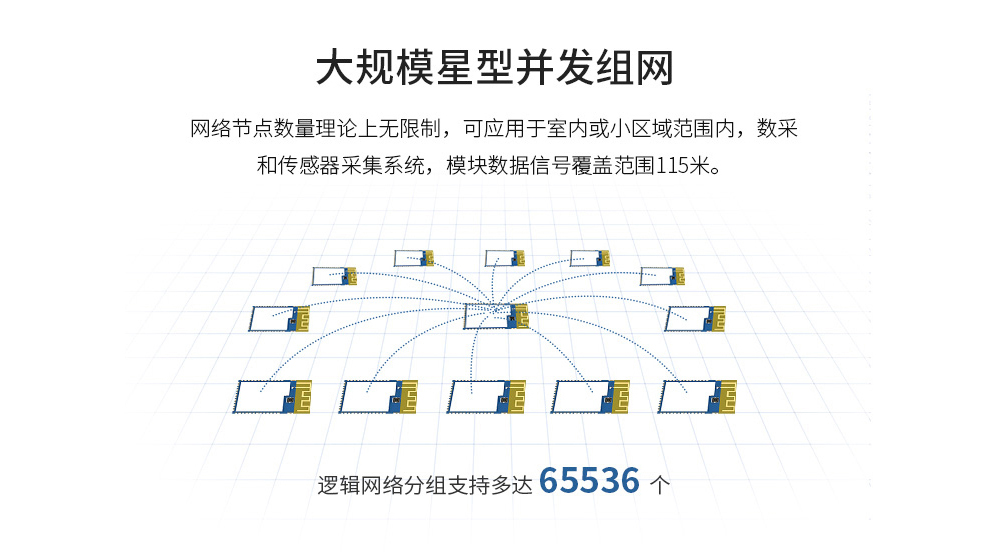

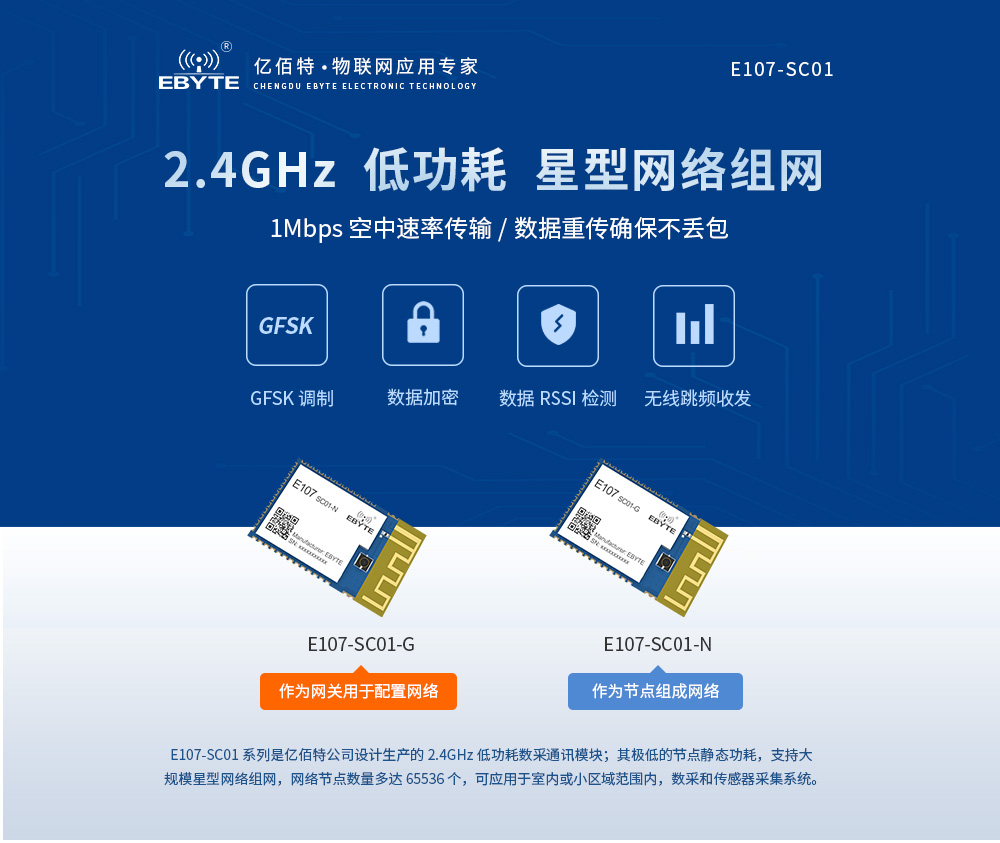

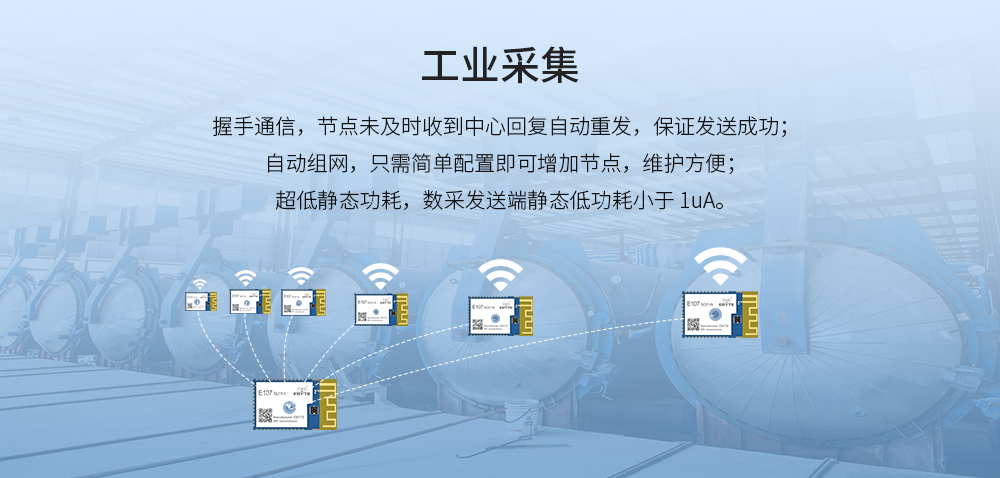

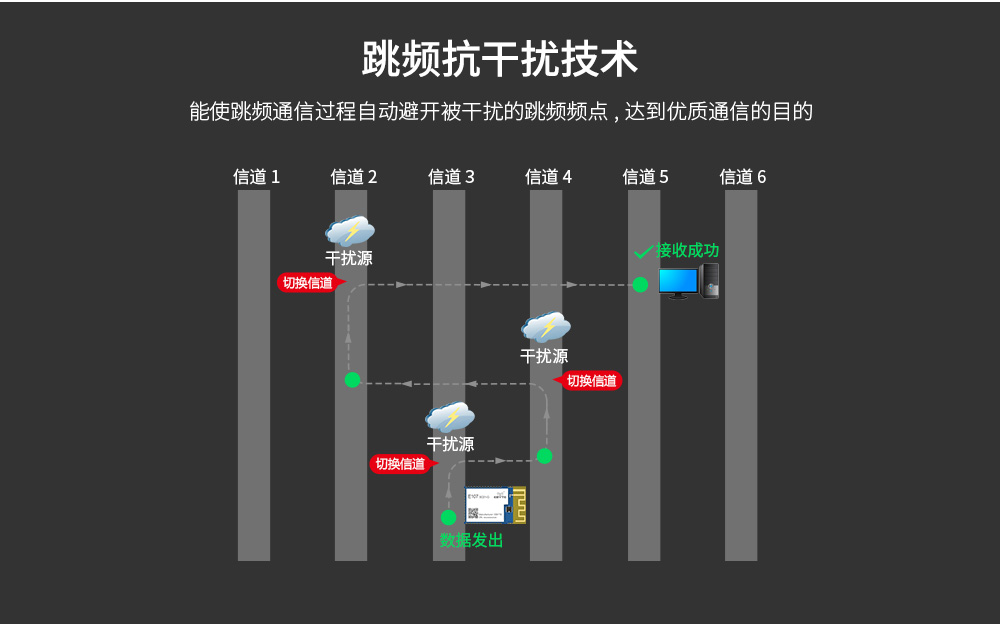

產品簡介： 2.4GHz 低功耗數采通訊模塊；其極低的節點靜態功耗，支持大規模星型網絡組網，網絡節點數量理論上無限制，可應用于室內或小區域范圍內，數采和傳感器采集系統。
注：該產品已停產，批量起訂。

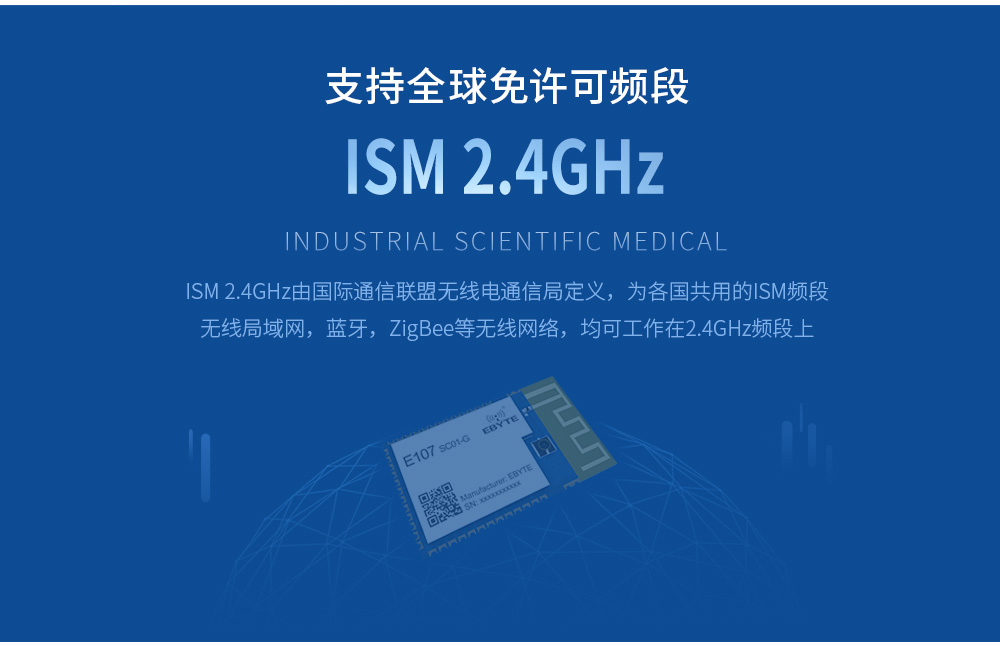

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2402~2480 MHz | 支持ISM 頻段 |

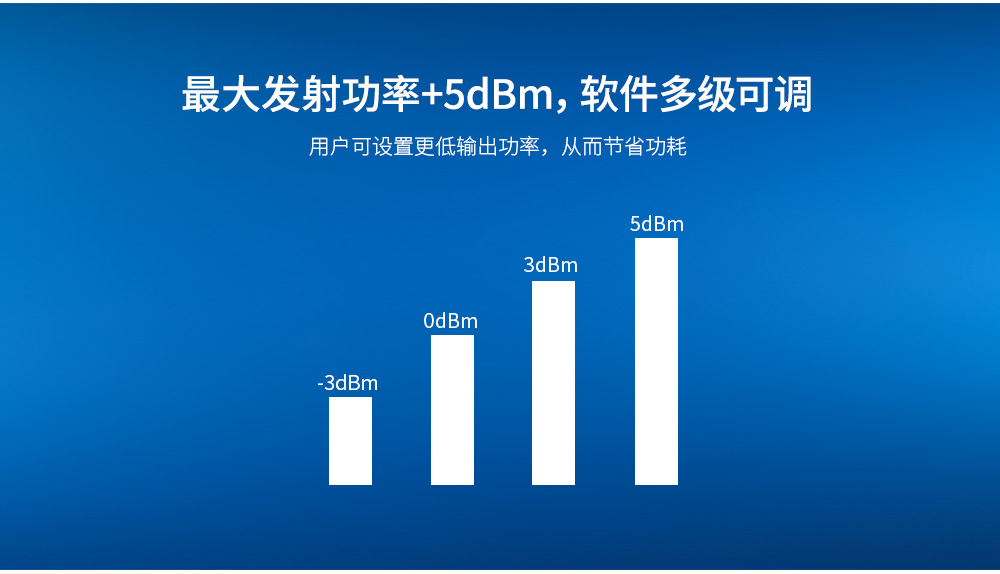

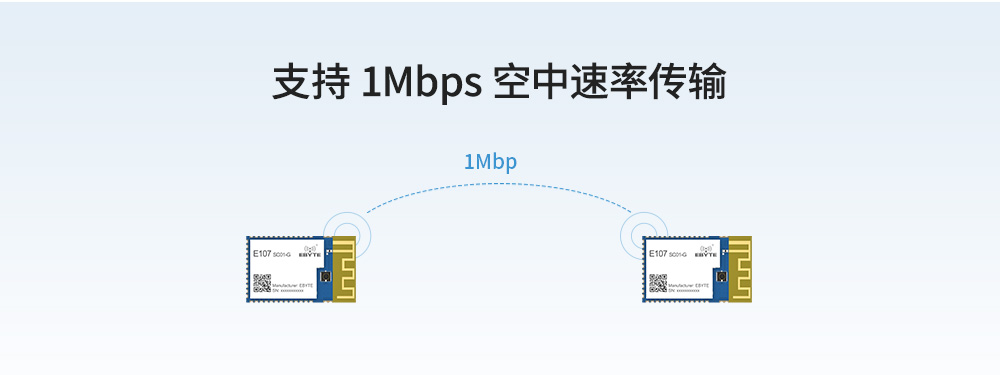

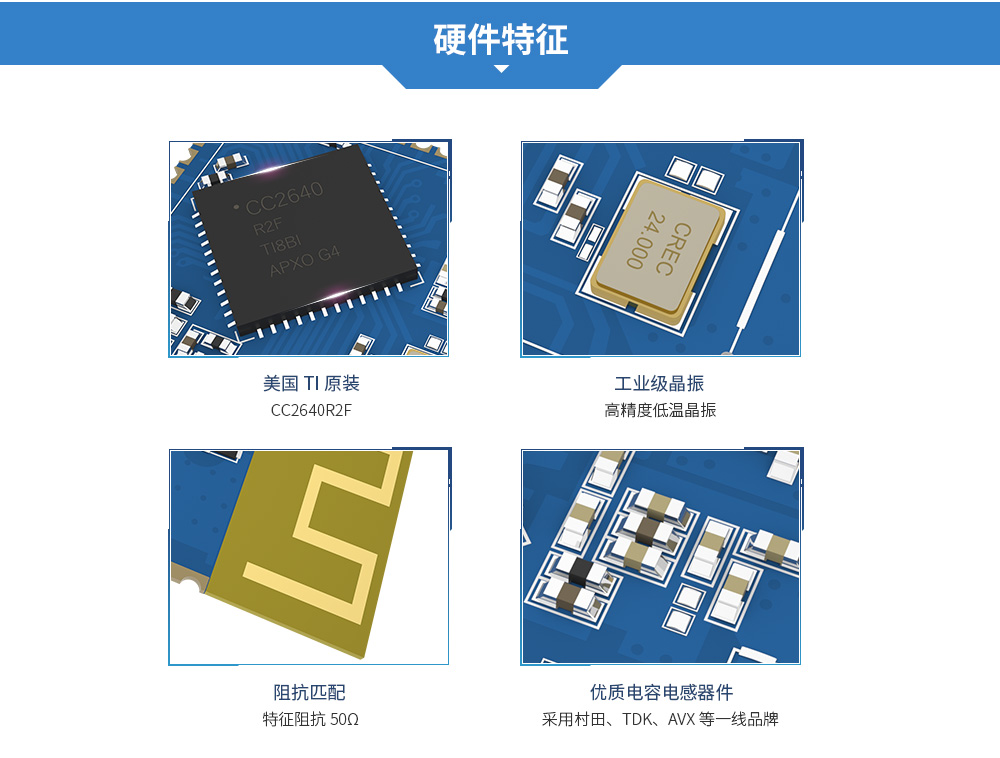

| 發射功率 | 5 dBm | - |
| 接收靈敏度 | -99 dBm | 空中速率為 250k bps |
| 實測距離 | 110米 | 晴朗空曠，天線增益 5dBi，高度 2.5 米，空中速率 1Mbps |
| 主要參數 | 參數值 | 備注 |
| 尺寸大小 | 17.5*28.7mm | - |

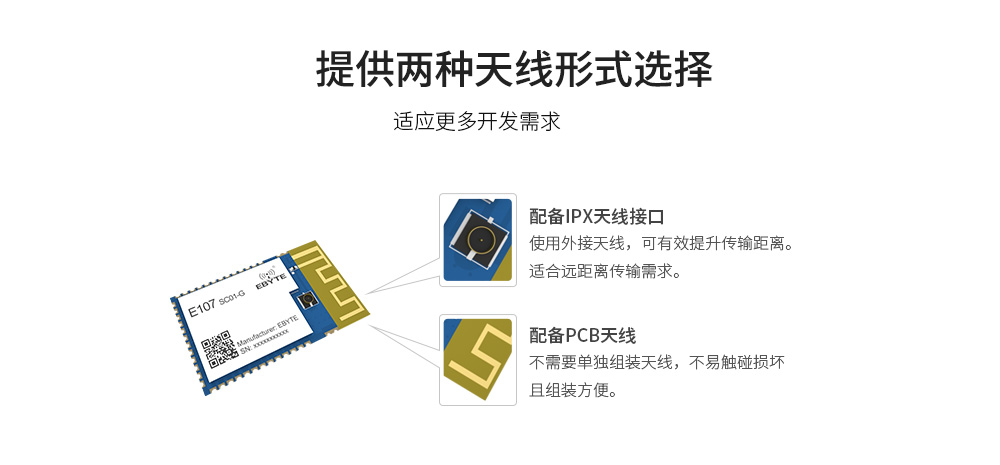

| 天線接口 | PCB/IPEX | 默認 PCB 板載天線，等效阻抗約 50Ω |
| 接口方式 | 1.27mm | - |
| 晶振頻率 | 24MHz/32.768KHz | - |
| 支持協議 | BLE 4.2 | - |
| 封裝方式 | 貼片 | - |
| FLASH | 128KB | - |
| RAM | 28KB | - |
| 內核 | Cortex-M3 + Cortex-M0 | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.8 | 3.3 | 3.8 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.0 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 9.1 | - | mA | 瞬時功耗 |
| 接收電流 | - | 6.1 | - | mA | - |
| 休眠電流 | - | 1.2 | - | uA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1、2、3 | GND | - | 地線，連接到電源參考地 |
| 4 | DIO_0 | - | NC |
| 5 | DIO_1 | - | NC |
| 6 | RX | 輸入 | NC |
| 7 | TX | 輸出 | NC |
| 8 | DIO_4 | - | NC |
| 9 | DIO_5 | - | NC |
| 10 | DIO_6 | - | NC |
| 11 | DIO_7 | - | NC |
| 12 | DIO_8 | - | NC |
| 13 | DIO_9 | - | NC |
| 14 | DIO_10 | - | NC |
| 15 | DIO_11 | - | NC |
| 16 | DIO_12 | - | NC |
| 17 | WKP | - | N 系列：喚醒引腳，內部上拉。低電平喚醒，高電平睡眠，可鎖存輸入信號 G 系列: NC |
| 18 | DIO_14 | - | NC |
| 19 | AUX | - | N 系列：發送指示，推挽輸出，低電平數據發送中，高電平發送完成。 G 系列: NC |
| 20 | JTAG_TMS | - | NC |
| 21 | JTAG_TCK | - | NC |
| 22 | DIO_16 | - | NC |
| 23 | DIO_17 | - | NC |
| 24 | DIO_18 | - | NC |
| 25 | DIO_19 | - | NC |
| 26 | DIO_20 | - | NC |
| 27 | GND | - | 地線，連接到電源參考地 |
| 28 | DIO_21 | - | NC |
| 29 | VCC | - | 電源，1.8～3.8V |
| 30 | DIO_22 | - | NC |
| 31 | DIO_23 | - | NC |
| 32 | nRESET | 輸入 | 硬件復位，低電平有效 |
| 33 | DIO_24 | - | NC |
| 34 | DIO_25 | - | NC |
| 35 | DIO_26 | - | NC |
| 36 | DIO_27 | - | NC |
| 37 | DIO_28 | - | NC |
| 38 | DIO_29 | - | NC |
| 39 | DIO_30 | - | NC |
| 40、41、42 | GND | - | 地線，連接到電源參考地 |
