利用一臺E95-DTU(4G-02) 4G CAT.1通信方案的無線數傳電臺結合虛擬調試工具實現遠程數據采集，以采集遠程電表有功功率為例，采集方法基于Modbus RTU協議；
DTSU666寄存器操作方法，詳細寄存器列表請閱讀“正泰DTSU666用戶手冊”，此處截取原手冊關于有功總電能讀取方法說明，如下：
讀當前正向有功總電能 ImpEp (101EH)
讀命令幀：01 03 10 1E 00 02 A0 CD(十六進制，01 為表地址，03 為讀命令，101E 為當前正向有功總電能地址，0002 為單精度浮點數據長度，A0CD 為 CRC16 校驗碼)
返回幀：01 03 04 3F F1 EB 85 28 87(01 為表地址，03 為讀命令，04 為讀寄存器返回?cái)?shù)據數量，3FF1EB85 為浮點數據，2887 為 CRC16 校驗碼)
ImpEp 測量值=0x3FF1EB85(單精度浮點)×電流變比×電壓變比=1.89(十進 制)×20×(10×0.1)= 37.8kWH。

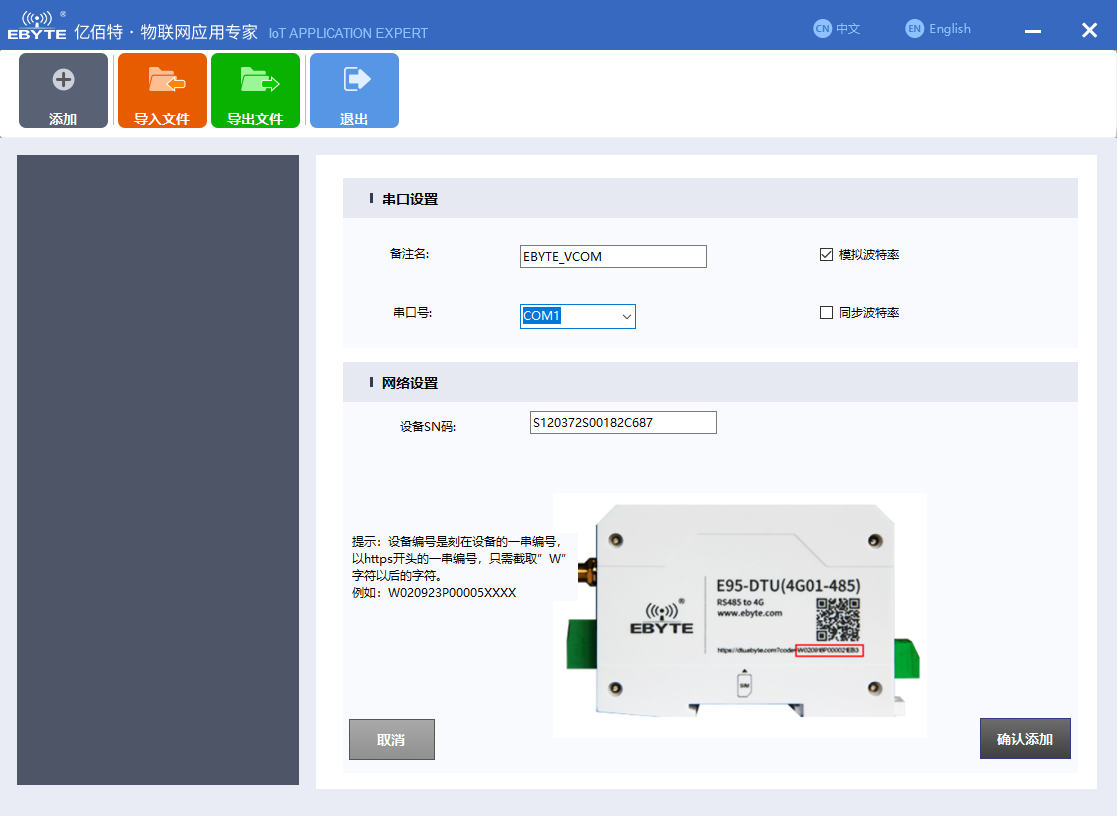

配置云虛擬串口連接EBYTE服務器與現場E95-DTU（4G-02）數傳電臺實現數據互通，選擇虛擬串口號為COM1，并將E95-DTU(4G-02)無線數傳電臺側面的SN寫入設備SN碼輸入框，點擊“確認添加”；

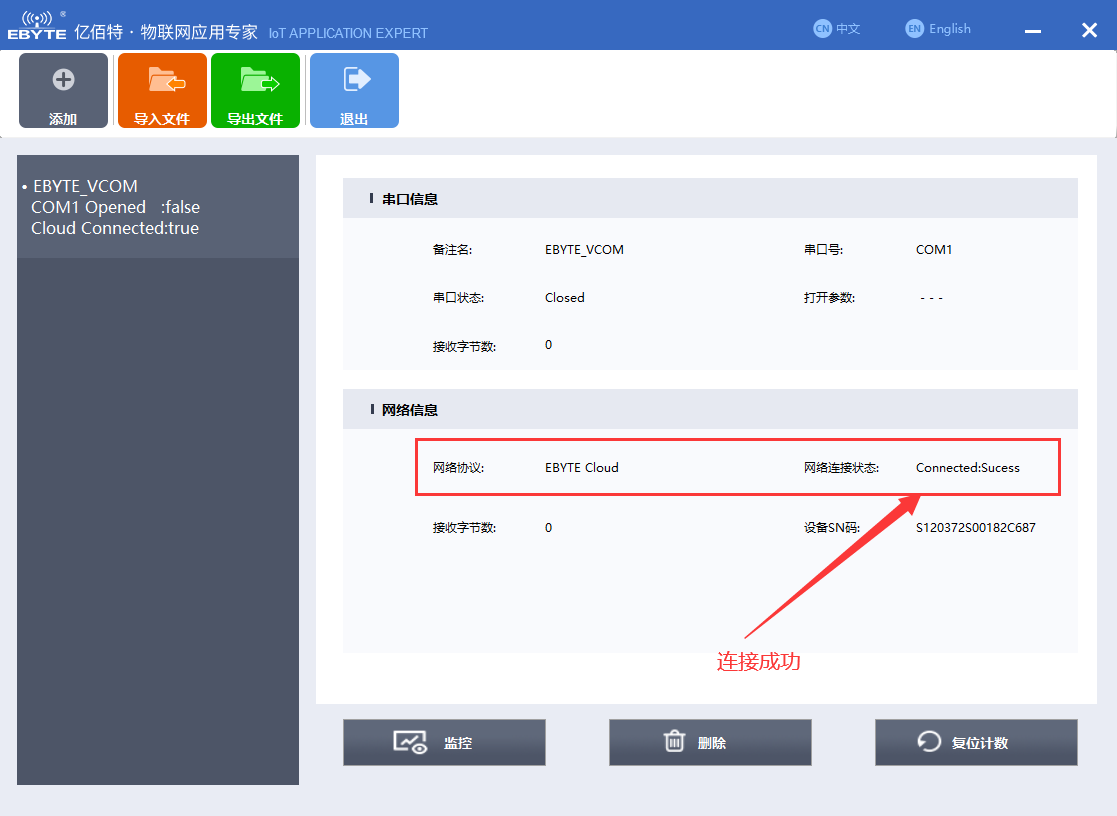

等待虛擬串口服務器連接成功，如下圖所示；

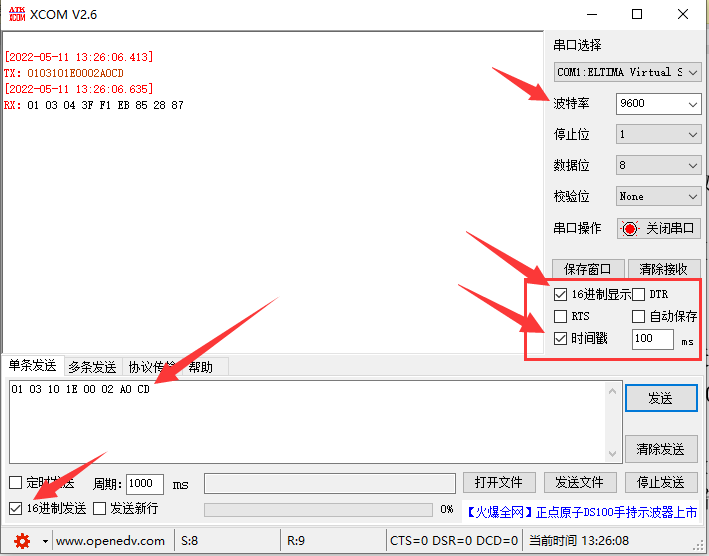

打開串口調試工具，選擇虛擬串口號，此處的波特率參數最好和設備相同，使能16進制接收并打開時間戳，選擇16進制發送Modbus 指令（0x0103101e0002adcd）等待設備返回?cái)?shù)據，利用IEEE754標準解析浮點數據；

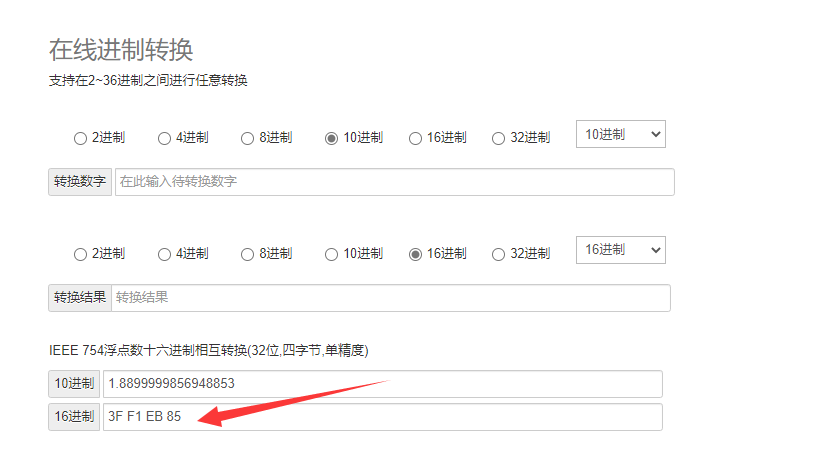

利用網頁在線轉換（https://lostphp.com/hexconvert/），如下圖所示：
