隨著科技的發展，越來越多的便攜式設備也如雨后春筍般地誕生，但便攜式設備都會面臨同樣的難題——續航，影響著續航的兩大因素就是電池容量和設備功耗。電池容量通常跟設備體積相關聯，電池容量越大同時意味著設備體積越大。因此在同樣電池容量下，提高續航能力就意味著降低設備低功耗，WOR（Wake On Radio，又叫做空中喚醒）技術就是為了低功耗設備量身定制的無線技術。
WOR空中喚醒技術是通過減少接收端射頻處于接收狀態時間，其余時間工作處于深度睡眠模式來降低設備整體功耗，同時還能保證設備能正常接收，但發送端需要發送更長的時間來保證接收端被喚醒。 具體來說，空中喚醒功能的實現依賴于發送特殊的前導碼（preamble）來喚醒設備。當設備處于休眠狀態時，一旦接收到這個前導碼，它就會從睡眠狀態中醒來并進入接收狀態，準備接收來自發送端的數據。

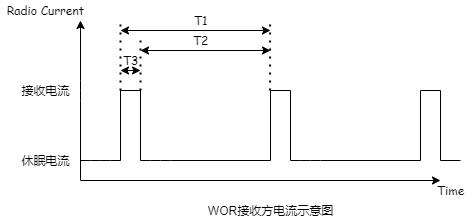

WOR接收電流示意圖如下所示：

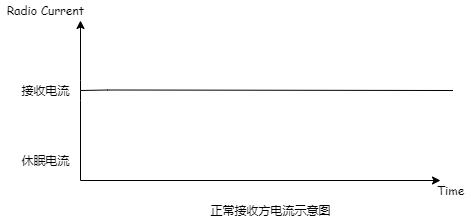

而通常處于接收模式的電流消耗圖如下所示：

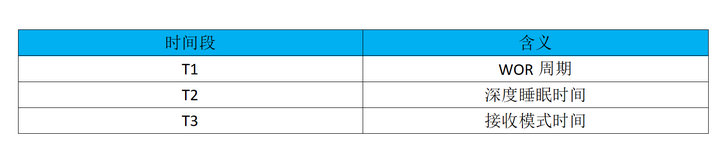

若一般模式下無線模塊的接收電流為15mA左右，休眠電流為5uA左右，T1為1000ms（WOR周期），T2（深度睡眠模式時間）為970ms，T3（接收模式時間）為30ms，則功耗只有正常接收電流的3%左右，能大幅度降低整體功耗。

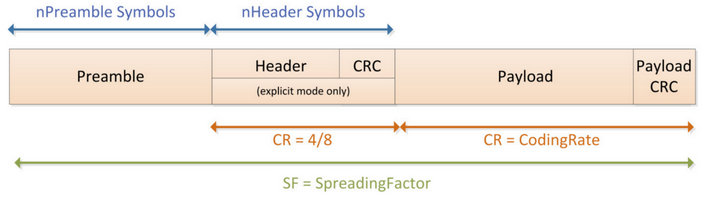

LoRa（Long Range）是一種基于CCS（線性調制擴頻技術）的長距離無線電，其封包格式如下所示：

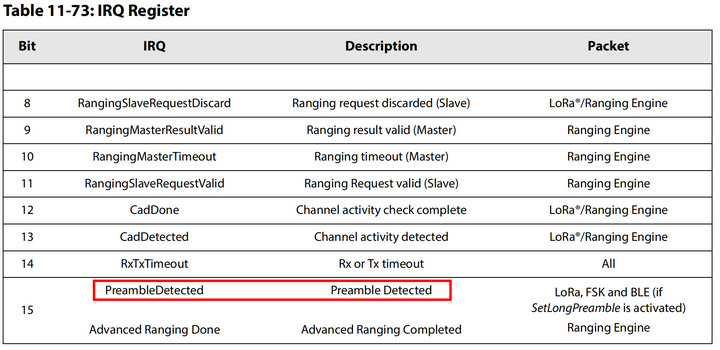

WOR（空中喚醒）最重要的一點是如何確認空中是否有需要的數據存在，Semtech旗下的LoRa模塊一般都會有前導碼檢測中斷，有了前導碼檢測中斷的硬件基礎，便可通過外部MCU周期性喚醒LoRa芯片進入接收模式并檢測前導碼中斷是否被觸發。（相關文章推薦：《LoRa模塊空中喚醒功能及應用詳解》）
若前導碼中斷未被觸發，則一段時間后（T3）再次進入深度睡眠模式（T2）；

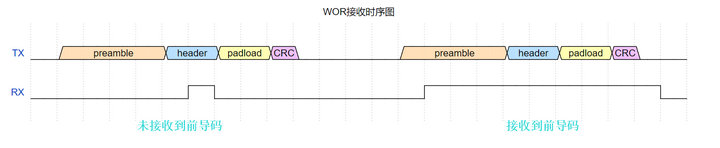

若前導碼中斷被觸發，則可在前導碼中斷中繼續延長接收時間（T3）來保證接收完整包數據，接收并處理完成數據后整個系統再次進入深度睡眠模式，其時序圖如下圖所示。
為了保證接收端能穩定地收到數據，發送端的前導碼長度必須大于一個WOR周期，時間過短會導致接收方丟包。
WOR角色一般分為發送方和接收方：
發送方（TX）：發送數據前添加一個WOR周期長的前導碼來喚醒接收方；
接收方（RX）：周期性進入接收模式，其余時間處于深度睡眠以減少耗電。
綜上所述，空中喚醒就是一種創新的低功耗無線通信技術，空中喚醒功能的核心理念在于通過減少接收端射頻處于接收狀態的時間，并在其余時間使設備進入深度睡眠模式，從而顯著降低設備的整體功耗。
