在現代電子系統中，穩定的電源供應是確保設備正常運行的基礎。LDO（Low Dropout Regulator，低壓差線性穩壓器）電路以其簡單、高效和穩定的特性，成為了許多電子設備中電源管理的首選方案。

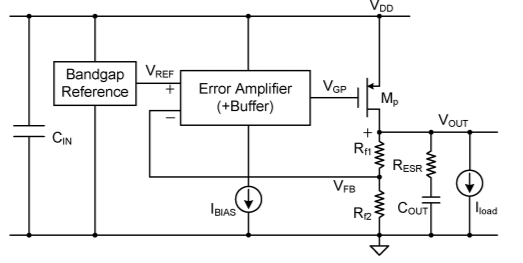

LDO電路主要由調整管、誤差放大器、反饋網絡和參考電壓源組成。LDO電路的工作原理是通過誤差放大器將輸出電壓與參考電壓進行比較，產生一個誤差信號，然后控制調整管的導通程度，使得輸出電壓保持在一個穩定的值。當輸出電壓升高時，誤差放大器輸出的誤差信號減小，調整管的導通程度降低，從而使輸出電壓下降；反之，當輸出電壓降低時，誤差放大器輸出的誤差信號增大，調整管的導通程度增加，從而使輸出電壓升高。
輸入電壓范圍：確定LDO電路的輸入電壓范圍是設計的第一步。輸入電壓應在 LDO 芯片的規定范圍內，以確保電路的正常工作。同時，要考慮輸入電壓的波動情況，預留一定的余量。
輸出電壓：根據實際需求確定輸出電壓的值。輸出電壓應穩定在所需的精度范圍內，通?？梢酝ㄟ^調整反饋網絡來實現。
負載電流：考慮LDO電路所驅動的負載電流大小。不同的 LDO 芯片具有不同的最大負載電流能力，應選擇合適的芯片以滿足負載需求。同時，要注意負載電流的變化對輸出電壓的影響。
壓差：壓差是指輸入電壓與輸出電壓之間的差值。LDO 芯片的壓差越低，效率越高。在設計時，應盡量選擇壓差小的芯片，以提高電路的效率。
穩定性：LDO電路的穩定性是設計的關鍵。不穩定的電路可能會導致輸出電壓波動、噪聲增加甚至振蕩。為了確保電路的穩定性，可以通過合理選擇反饋網絡、電容和電感等元件來進行補償。
噪聲：LDO電路產生的噪聲會影響到所驅動的電子設備的性能。在設計時，應選擇低噪聲的 LDO 芯片，并合理布局電路，減少噪聲的干擾。
保護功能：一些LDO 芯片具有過流保護、過熱保護和短路保護等功能。在設計時，應根據實際需求選擇具有相應保護功能的芯片，以提高電路的可靠性。

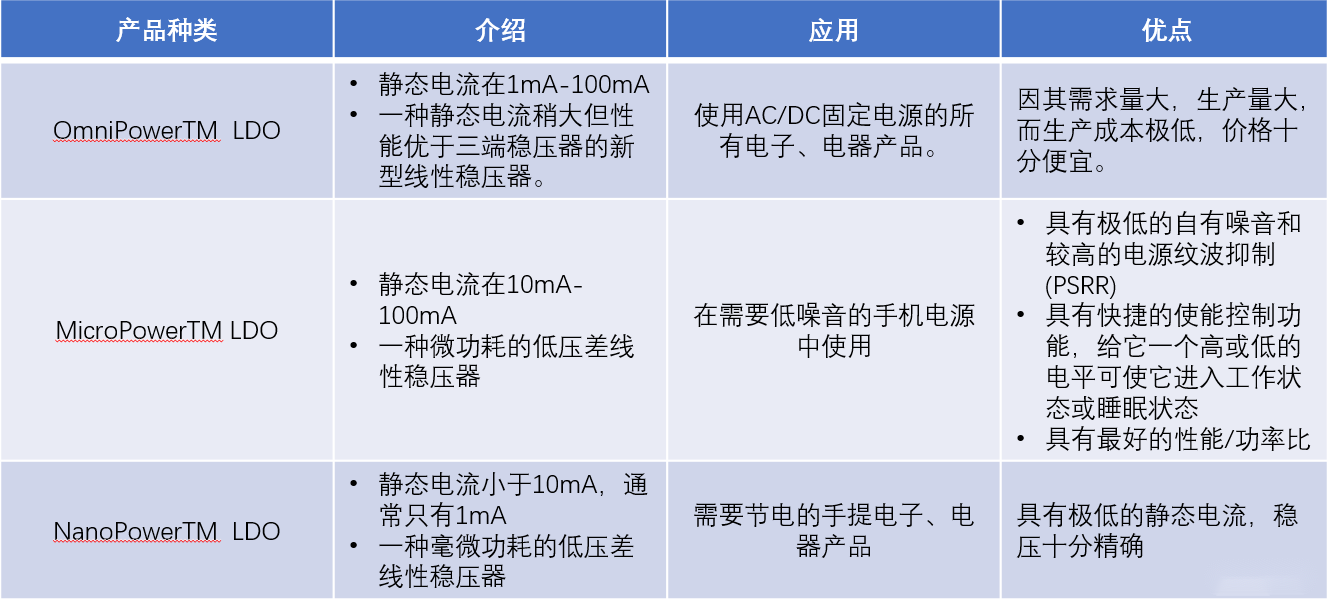

選擇合適的LDO 芯片：根據文中第二章節考慮要素，選擇合適的LDO 芯片?？梢詤⒖夹酒臄?shù)據手冊和應用案例，進行比較和篩選。目前LDO按按其靜態耗流來分，分為OmniPowerTM /MicroPowerTM / NanoPowerTM 三種產品。
設計反饋網絡：根據所需的輸出電壓值，設計反饋網絡。反饋網絡通常由兩個電阻組成，通過調整電阻的比值，可以實現不同的輸出電壓。在設計時，要注意電阻的精度和穩定性，以確保輸出電壓的準確性。
選擇電容和電感：為了提高LDO電路的穩定性和降低噪聲，可以在輸入和輸出端添加適當?shù)碾娙莺碗姼?。電容可以起到濾波和儲能的作用，電感可以抑制電流的突變。在選擇電容和電感時，要注意其容量、耐壓和頻率特性等參數。
布局和布線：合理的布局和布線可以減少噪聲干擾和電磁輻射，提高電路的性能。在布局時，要將LDO 芯片、電容、電感和其他元件盡量靠近，以減小線路的寄生電感和電阻。同時，要注意信號的走向和地線的連接，避免信號交叉和干擾。
測試和調試：在完成電路設計后，進行測試和調試是必不可少的步驟?？梢允褂檬静ㄆ?、萬用表等儀器，測量輸入電壓、輸出電壓、負載電流、噪聲等參數，檢查電路的性能是否符合要求。如果發現問題，要及時進行調整和優化。
以上圖文參考來源于網絡，LDO電路設計是一項復雜而又關鍵的任務。在設計過程中，需要充分考慮輸入電壓范圍、輸出電壓、負載電流、壓差、穩定性、噪聲和保護功能等因素，選擇合適的LDO芯片，并進行合理的反饋網絡設計、電容和電感選擇、布局和布線以及測試和調試。只有這樣，才能設計出高性能、穩定可靠的LDO電路，滿足各種電子設備的電源需求。
